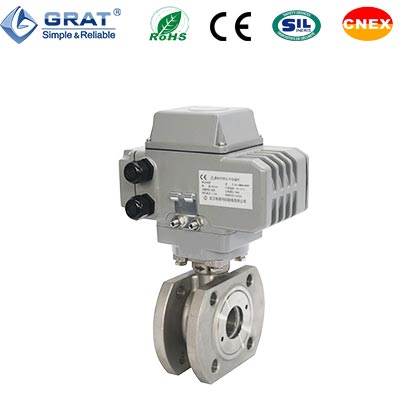

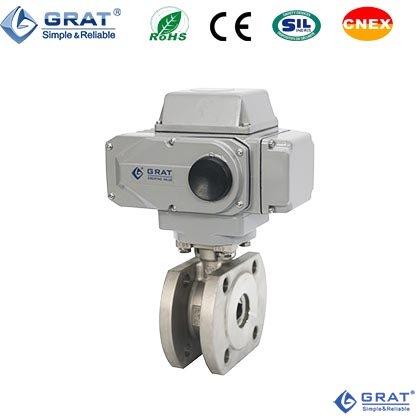

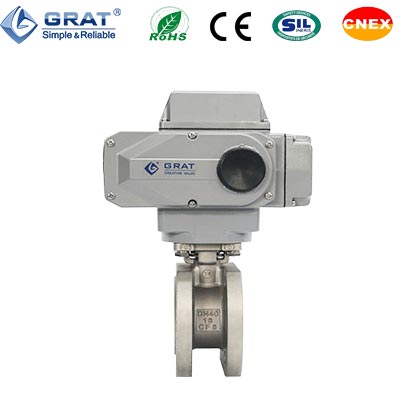

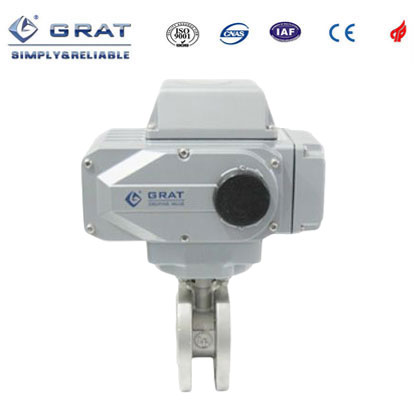

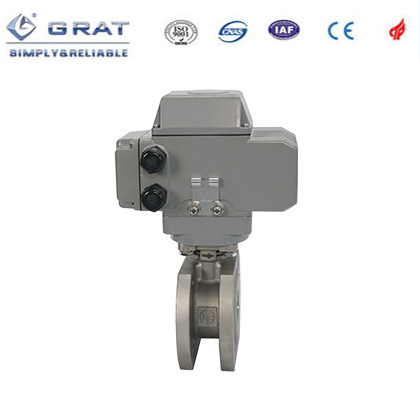

超短法兰电动球阀

 所属类别:电动球阀
产品名称:超短法兰电动球阀
产品简介:

    超短法兰电动球阀由电动执行器和超短球阀共同组成;产品采用一体化结构,接入三线制单相电即可控制运转,具有功能强、体积小、轻便、性能可靠、配套简单、流通能力大等优点。

    与普通电动球阀相比具有结构紧凑、体积小、重量轻,阀座与端面法兰距离近,物料滞留少,密封性能优越等特点。

    适用于密封要求严格的场合,广泛应用于化工、石油、制药、轻工等行业的自动控制。

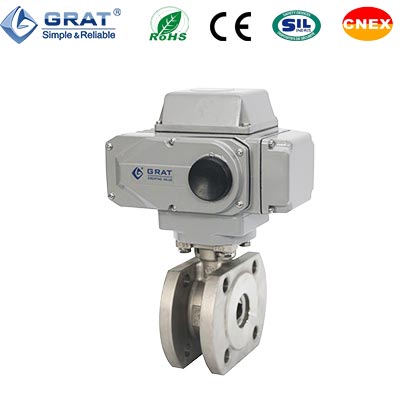

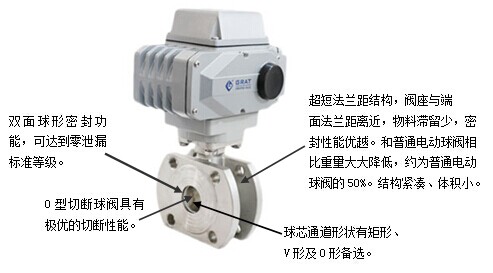

超短法兰电动球阀产品特性图

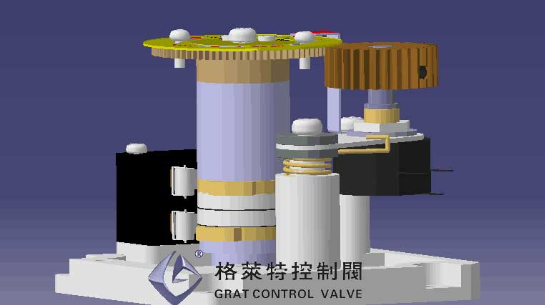

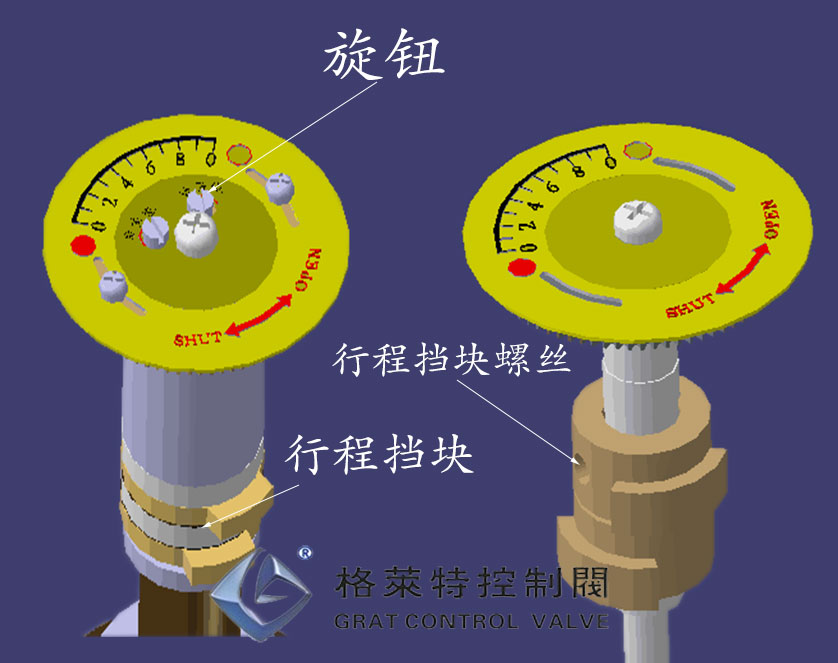

  旋转刻度盘顶部旋钮即可轻松完成电动执行机构与阀门连接后的电气、机械位置校准调试!
  从原来5步调试到DDS技术的1步到位!我们懂你的烦恼
  简单的一步调试,只需要一个内六角扳手按照你预设的角度
  轻松旋转刻度盘上的调试螺钉到达位置。

  DDS开关调试技术专利号:ZL2014 2 0595730.6
2、PPD专利定位技术
  定位精度提高5倍达到±0.1%,电位器使用寿命提高2倍达到100万次。
   PPD专利定位技术专利号:ZL2010 2 0225919.8
3、超过10万次的现场无故障运转寿命,让您的系统运转可靠无忧!

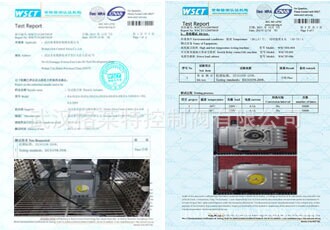

 电动执行器10万次寿命检测报告(如右图)
执行器寿命10万次

    4、结构紧凑、体积小、重量轻、安装方便等特点。
    5、主要用于截断或接通管路中的介质,亦可用用于流体的调节与控制。
    6、阀座采用聚四氟乙烯等弹性材料制成的密封圈,由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,有效延长产品使用寿命。
    7、阀杆密封可靠,由于阀杆只做旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。
    8、下装式的阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀杆间还可形成金属接触,确保阀杆密封。
    9、广泛应用在石油、化工、冶金、电站、轻工等领域,对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
    10、防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。

工作电源

AC110VAC220VAC380VDC24V

公称通径

DN15-200

介质温度

-20℃ 至+350℃ (+200℃ 特殊密封)

工作压力

PN16  PN25  PN40  PN64

控制方式

调节或开关控制

连接方式

法兰式

阀体材质

WCB、SUS304、SUS316

阀座材料

PTFE(常温)、特制PPL(高温)

泄 漏 量

符合ANSIB16.104 5级标准

密封形式

弹性密封、耐高温对位聚苯

适用介质

水、石油、硝酸类、醋酸类、粘性流体、强氧化性介质等

防护等级

IP67

设计与制造标准

GB12237-2007 API 6D

法兰标准

JB/T 79-2015、GB/T 9124.1-2019、GB/T 9124.2-2019、ANSI B16.5 JIS B2239

结构长度

GB12221-2005

检验标准

API 598


O型球阀CV值
规格 开度
20% 30% 50% 70% 80% 100%
1/2" DN15 0.2  0.7  2.4  8.9  12.3  18
3/4" DN20 0.5  1.6  5.2  17.6  25.5  36
1" DN25 0.9  2.2  7.2  23.8  32.9  48
1-1/4" DN32 1.5  3.9  13.5  46.5  70.7  93
1-1/2" DN40 2.6  6.7  23.6  83.4  120.3  165
2" DN50 4.6  9.2  29.5  104.0  156.0  207
2-1/2" DN65 7.8  20.5  65.8  216.3  330.1  450
3" DN80 15.2  34.2  106.2  382.4  563.8  780
4" DN100 28.3  65.9  204.6  682.0  1005.0  1360
5" DN125 32.1  84.6  254.2  885.3  1258.0  1700
6" DN150 48.6  128.2  393.0  1352.0  1918.0  2600
8" DN200 81.5  210.0  626.0  2185.0  3110.0  4200

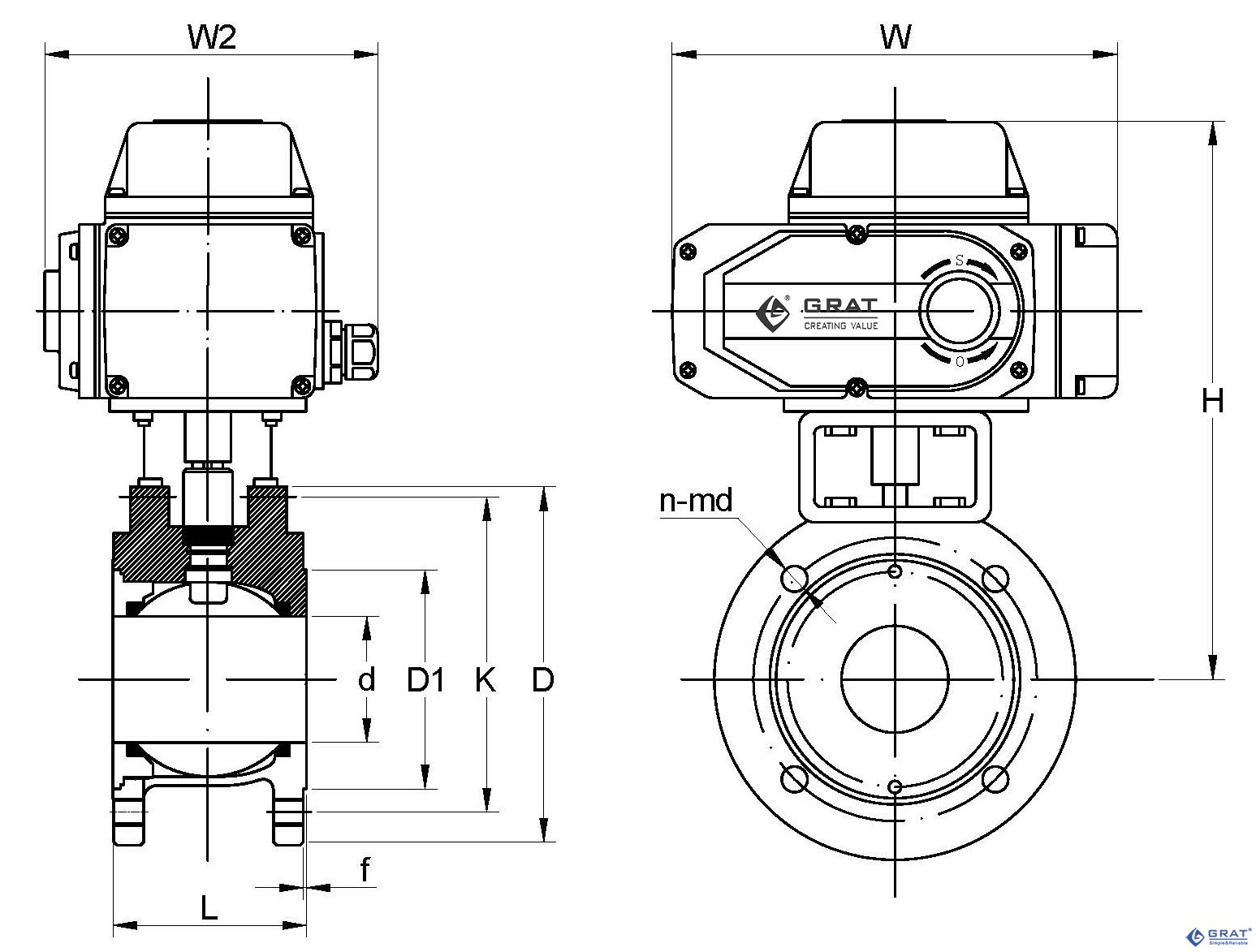

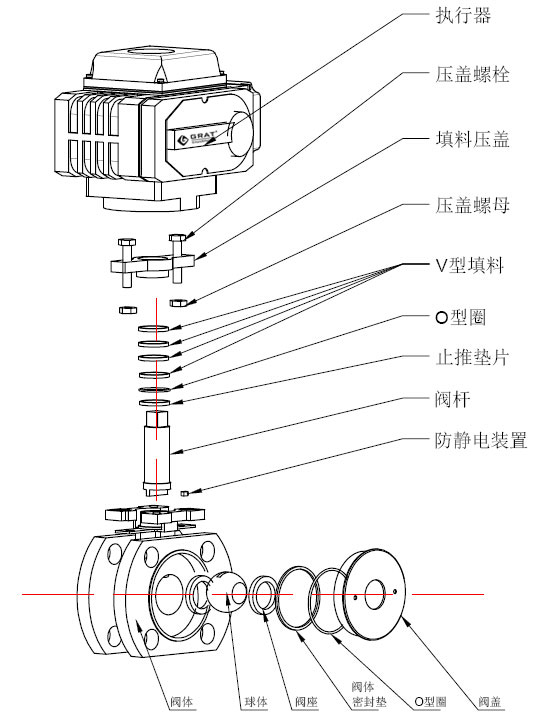

    1、超短法兰电动球阀外形图和连接尺寸:

   2、超短法兰电动球阀国标安装尺寸
   设计标准:GB/T12237-2007
   法兰标准:GB/T9113-2010                   国标单位:(mm)

  通径DN
  mm  in

d
D1
K
D
n-Md
f
L
H
W
W2
DN15
1/2〃
15
45
65
95
4-M12
2
35
210
196
145
DN20
3/4〃
19
55
75
105
4-M12
2
38
216
196
145
DN25
1〃
25
65
85
115
4-M12
2
50
223
196
145
DN32
1-1/4〃
28
76
100
140
4-M16
2
50
230
196
145
DN40
1-1/2〃
38
83
110
148
4-M16
3
67
240
196
145
DN50
2〃
49
102
125
156
4-M16
3
72
250
196
145
DN65
2-1/2〃
64
120
145
185
4-M16
3
94
298
255
182
DN80
3〃
73
143
160
200
8-M16
3
120
312
255
182
DN100
4〃
90
168
180
220
8-M16
3
141
322
255
182
DN125
5〃
110
185
210
245
8-M16
3
165
397
255
182
DN150
6〃
145
208
240
277
8-M20
3
225
422
255
182
DN200
8〃
195
265
395
335
12-M20
3
275
512
255
182

   3、超短法兰电动球阀德标安装尺寸
   设计标准:DIN3375/1,2,EN12516-1
   法兰标准:DIN EN1092-1 PN10-PN40               德标单位:(mm)

  通径
  mm  in

d
D1
K
D
n-Md
f
L
H
W
W2
DN15
1/2〃
15
45
65
95
4-M12
2
44
220
196
145
DN20
3/4〃
20
58
75
105
4-M12
2
44
220
196
145
DN25
1〃
25
68
85
115
4-M12
2
50
223
196
145
DN32
1-1/4〃
32
78
100
140
4-M16
2
60
237
196
145
DN40
1-1/2〃
38
88
110
150
4-M16
3
65
244
196
145
DN50
2〃
49
102
125
165
4-M16
3
80
245
196
145
DN65
2-1/2〃
62
122
145
185
4-M16
3
110
306
255
182
DN80
3〃
74
138
160
200
8-M16
3
120
326
255
182
DN100
4〃
100
158
180
220
8-M16
3
152
338
255
182
DN125
5〃
118
188
210
250
8-M16
3
180
363
255
182
DN150
6〃
150
212
240
285
8-M20
3
232
396.5
255
182

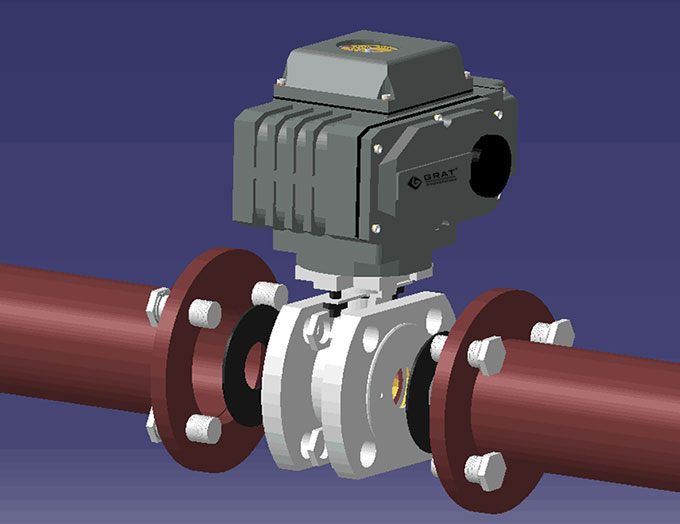

    4、超短法兰电动球阀与管道的安装示意图

    5、电动球阀安装步骤说明书https://www.grat.com.cn/download2/949.html

控制电路 型号代码 电路图 视频地址

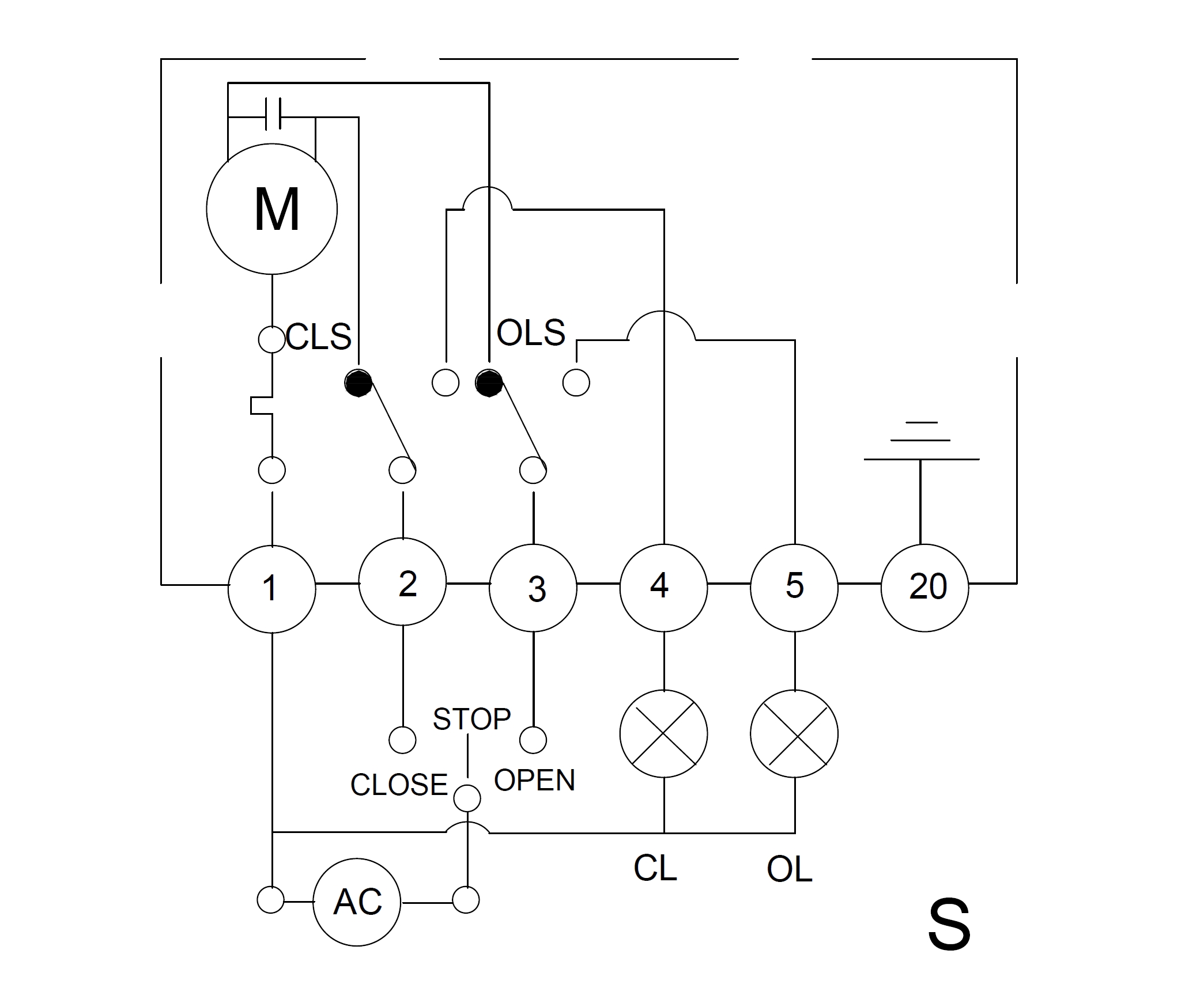

开关动作模式:通过交流开
关量实现开启,关闭操作,
并输出一组只是全开,全闭
的有源位置信号。
S 点击查看
开关动作模式:输出无源触
点信号。
结构:带两个中间位置开关。
MS 点击查看

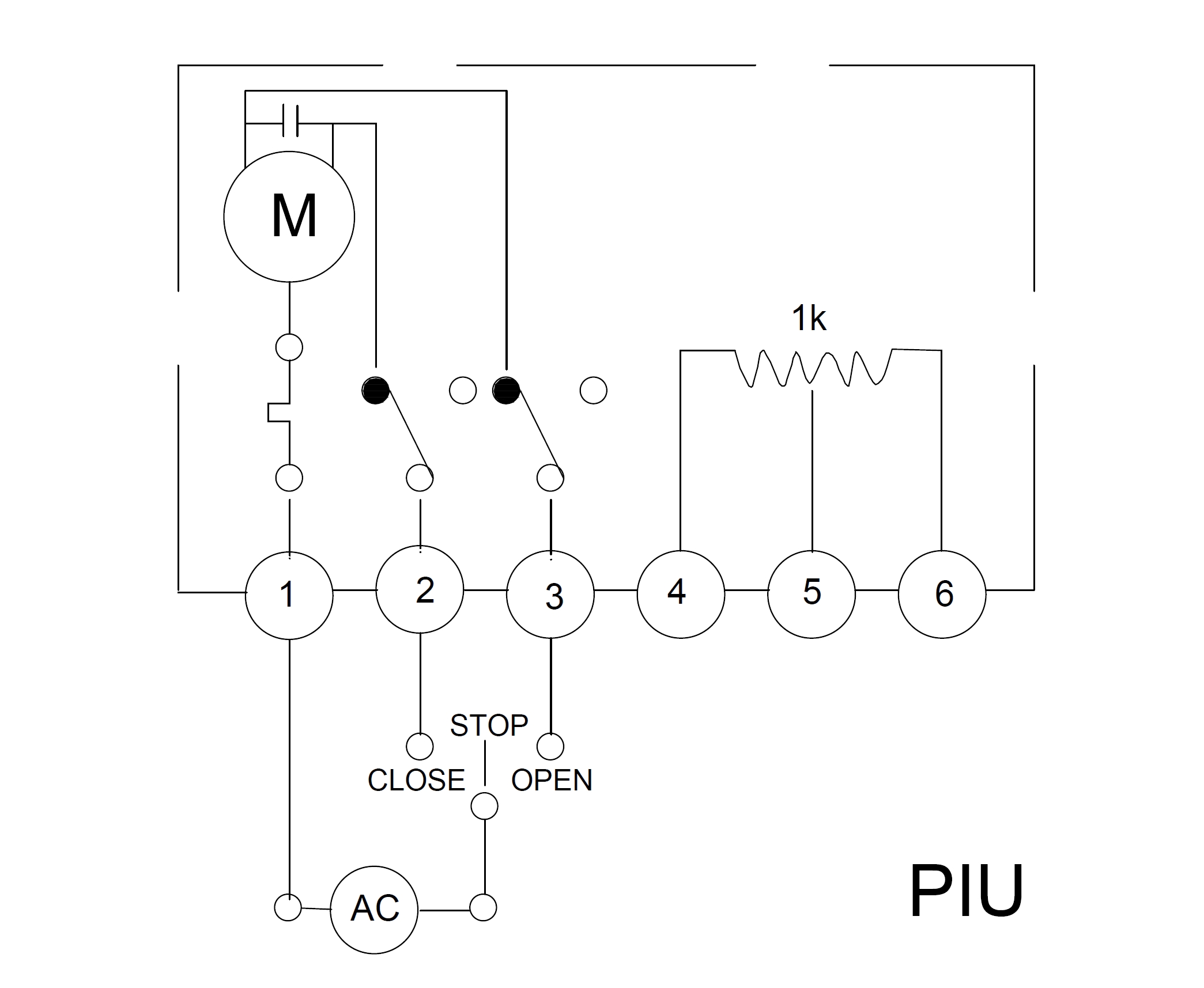

开关动作模式:输出
0~1000Ω反馈信号。
结构:带500Ω或1KΩ电位
器。
PIU 点击查看

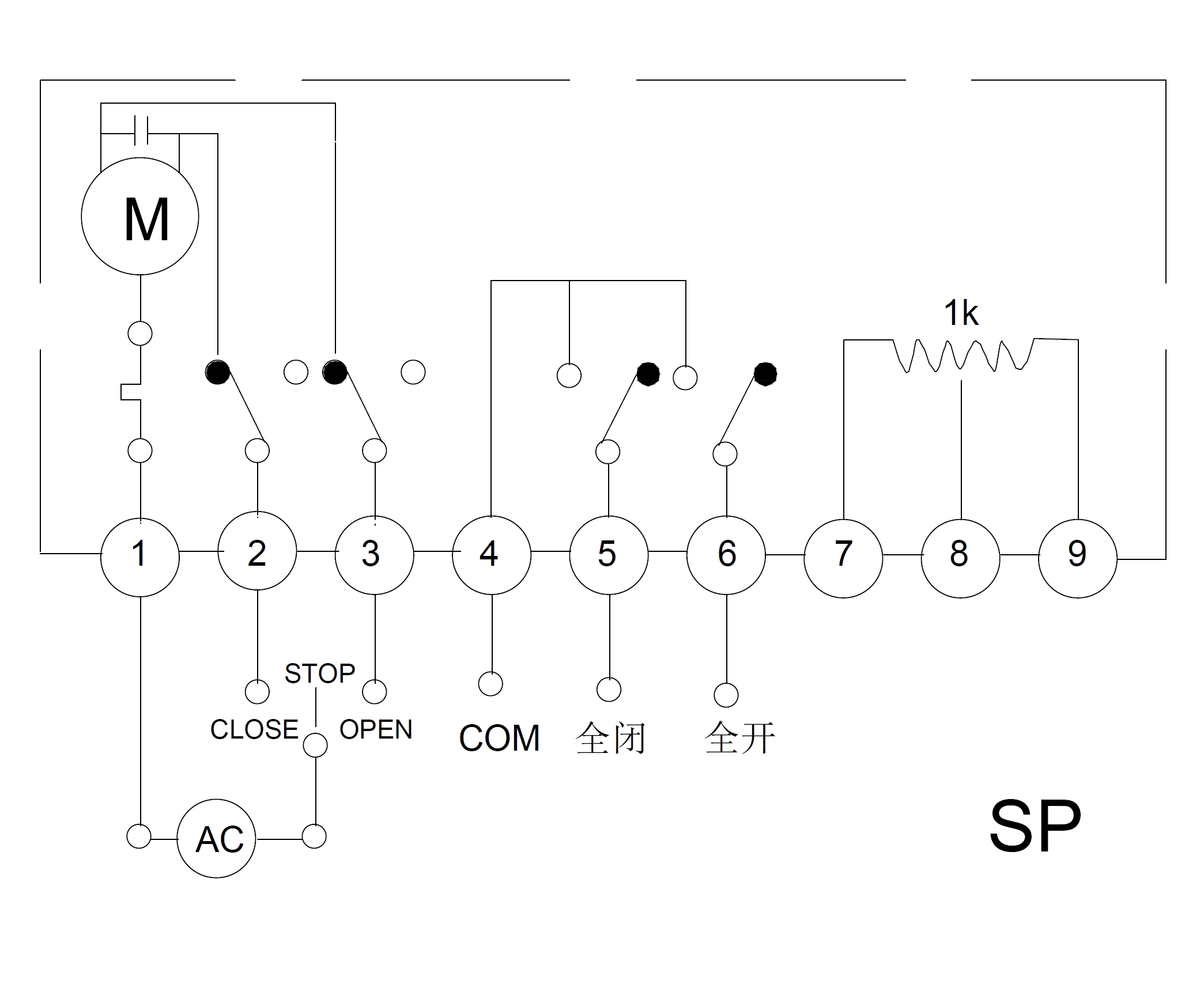

开关动作模式:通过开关电
路控制阀门开启角度与电位
器阻值对应,并同时实现中
间位置控制功能。
结构:带电位器和中间位置
开关。
SP 点击查看

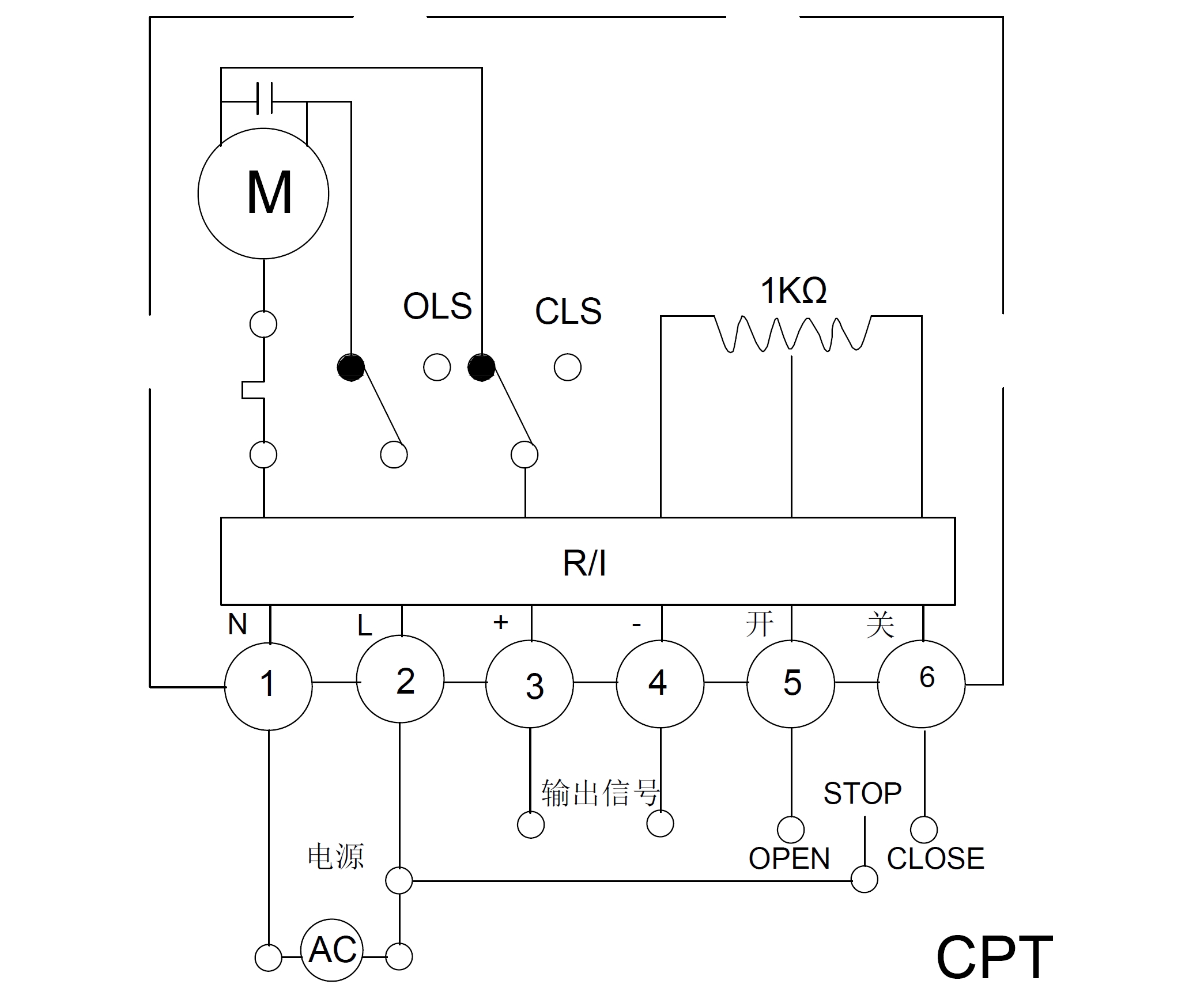

开关动作模式:输出4~
20mA阀位反馈信号。
结构:带1KΩ电位器和R/I变
换器。
CPT 点击查看

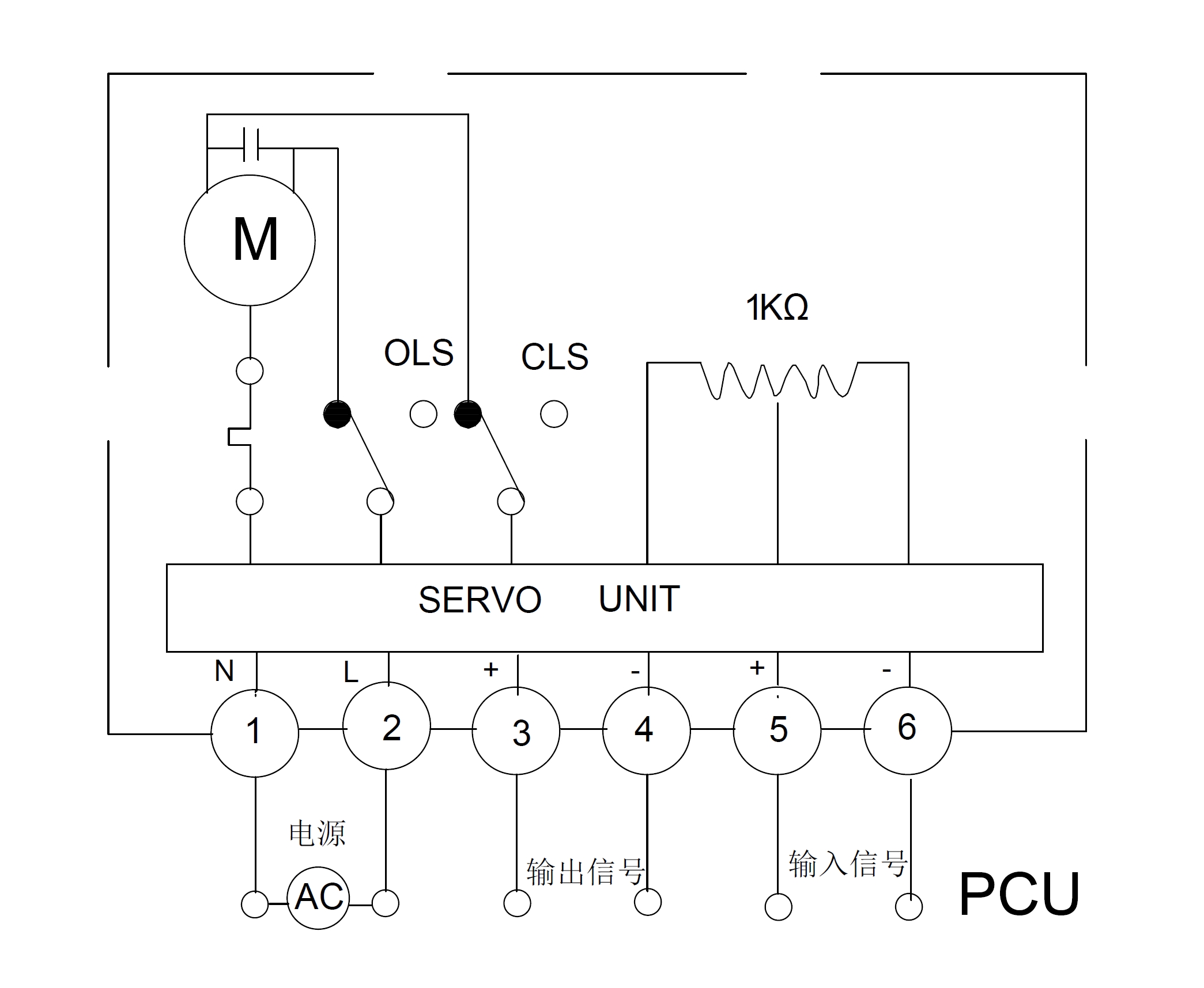

调节动作模式:输入4~20mA控制信号,输出4~20mA阀位反馈信号。
结构:带1kΩ电位器和控制
模块(伺服放大器)。
PCU 点击查看

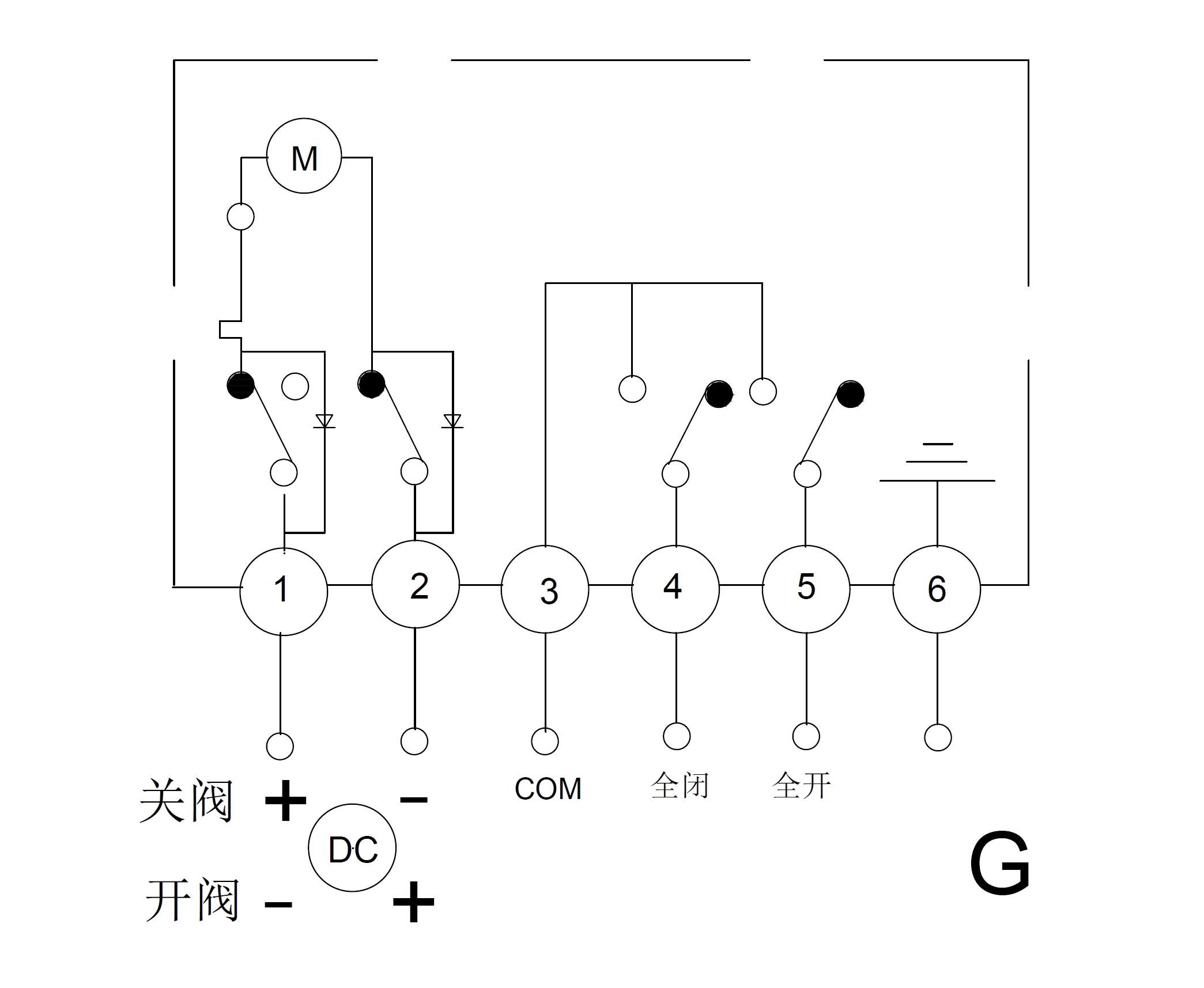

通过外部交流电源向电路输
出直流开关量控制开启,
关闭程序,并输出一组对应
全开,全闭位置的无源触点
信号。
G 点击查看
通过外部三相电源倒相电路
输出三相交流开关量控制开
启,关闭操作并输出一组对
应全开,全闭位置的无源触
电信号。
H 点击查看

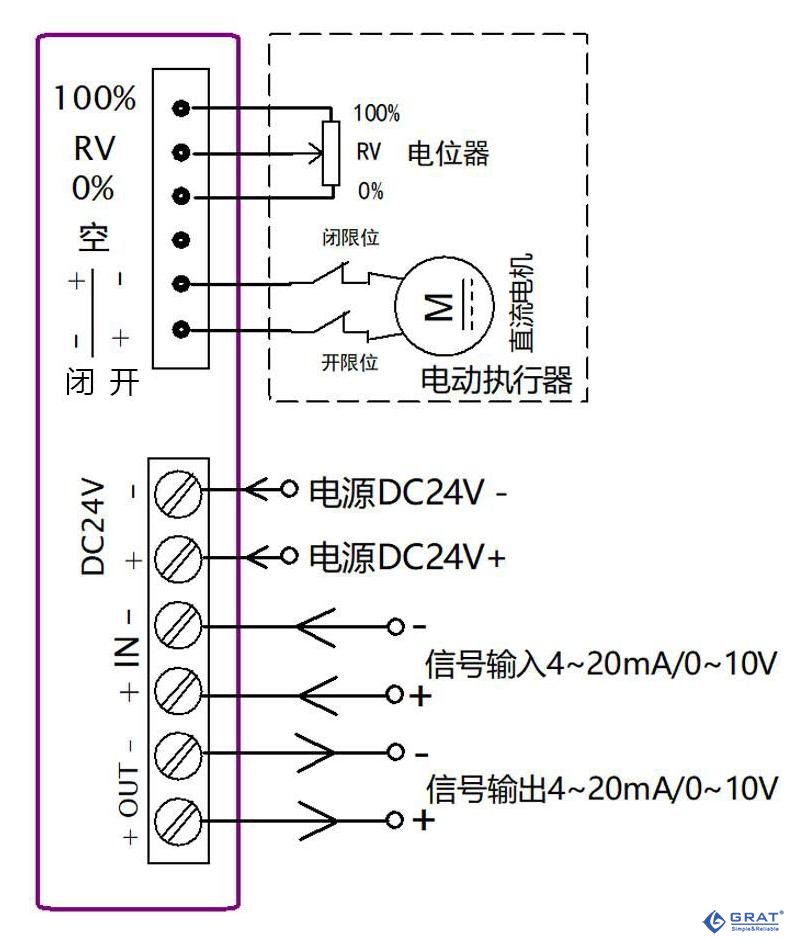

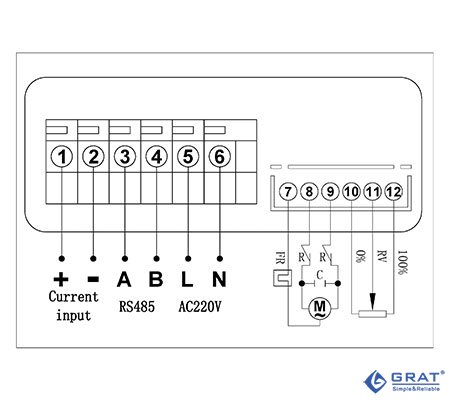

数字模块-DC-电路图 DC
数字模块-AC-电路图 AC

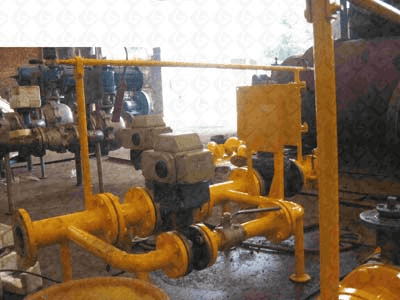

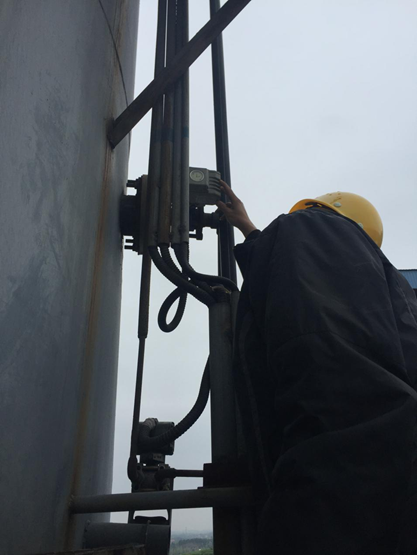

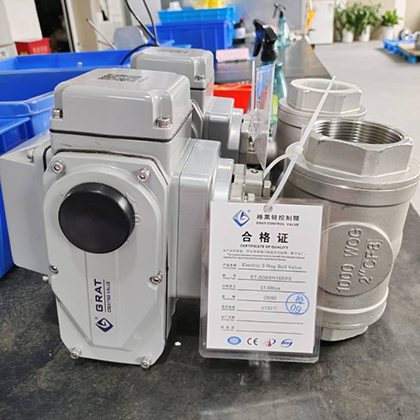

相关案例
