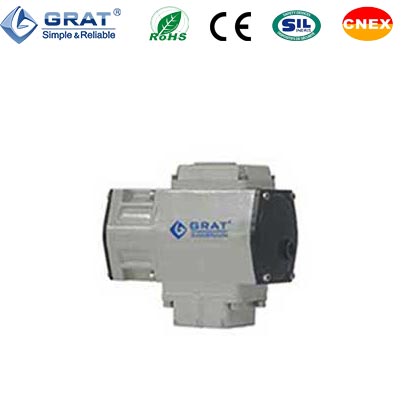

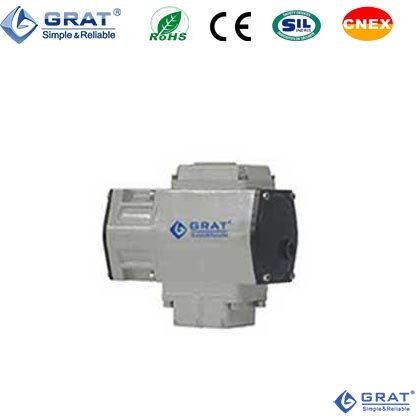

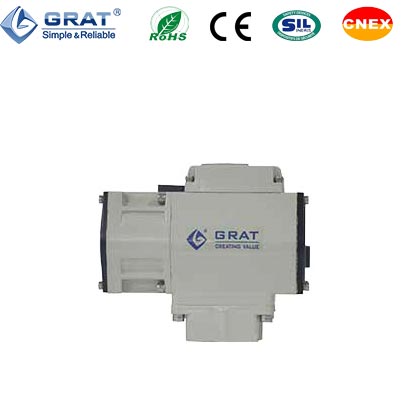

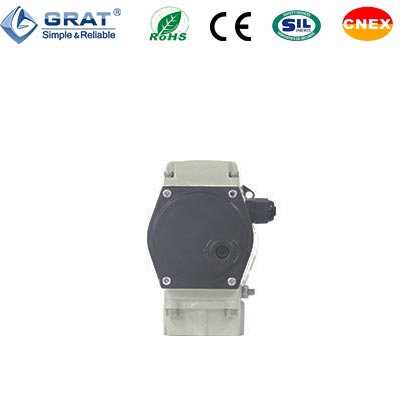

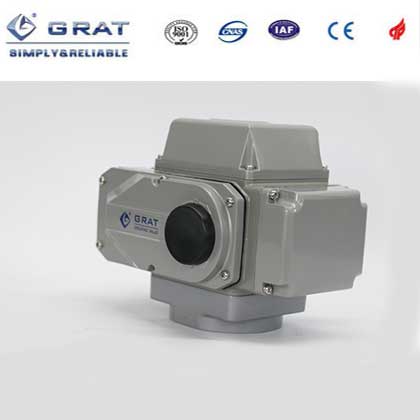

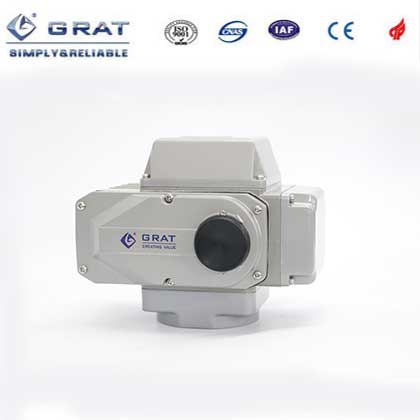

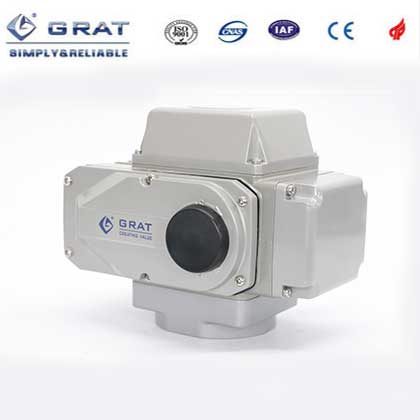

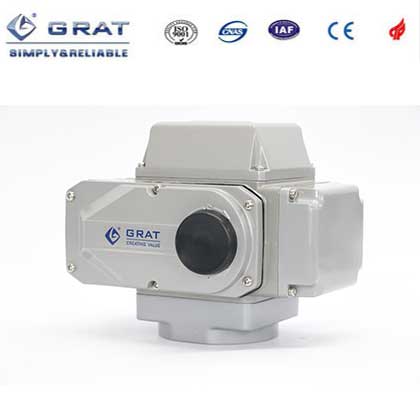

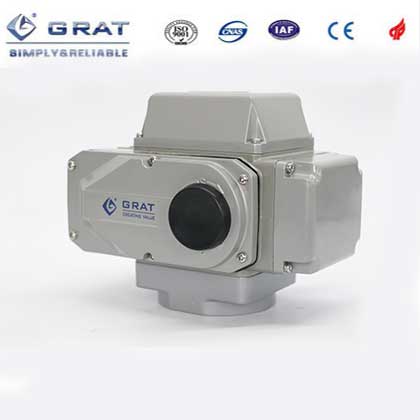

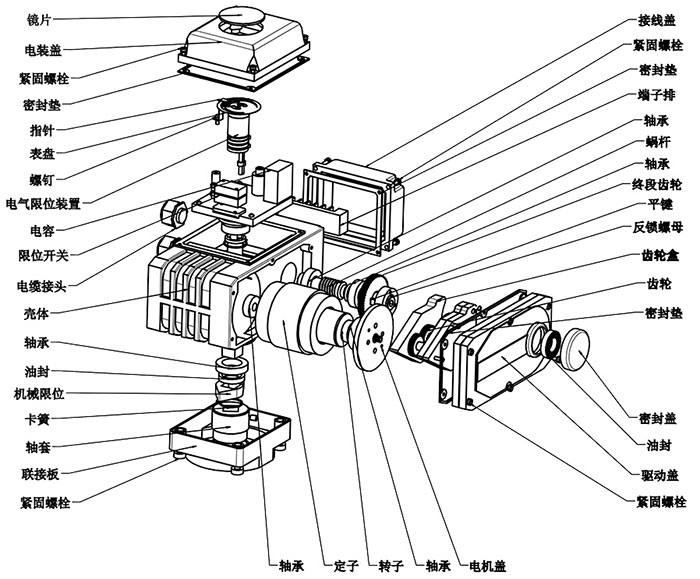

电子式电动执行机构

 所属类别:电动执行器
产品名称:电子式电动执行机构
产品简介:

    电子式电动执行机构适配各种角行程阀门(球阀、蝶阀、旋塞阀等)与阀门共同构成电动调节阀、电动球阀、电动蝶阀等工业自控电动阀门。

    电子式电动执行机构(执行器)的前沿技术-无需配伺服放大器,内置智能控制模块。采用全新:PPD定位技术输入4~20mA等控制信号及单相电源即可方便实现控制运转。



1、电子式电动执行机构按连接方式分类:标准式和直装式

2、PPD专利定位技术
  定位精度提高5倍达到±0.1%,电位器使用寿命提高2倍达到100万次。
   PPD专利定位技术专利号:ZL2010 2 0225919.8
3、超过10万次的现场无故障运转寿命,让您的系统运转可靠无忧!
 电动执行器10万次寿命检测报告(如右图)

  EA系列电子是一体化电动执行器输出力矩为20N.m——2500N.m,适配各种旋转类阀门(如:球阀,蝶阀)和风门挡板,液体耦合器等旋转类机械定位转动的开关及调节控制。


(表一)电动执行机构标准型号及规格:

型号
性能
20
50
100
200
400
600
1000
1600
2500
输出力矩
20NM
50NM
100NM
200NM
400NM
600NM
1000NM
1600NM
2500NM
动作时间
15S
15S/30S
15S/30S
15S/30S
15S/30S
45S
30S
48S
60S/75S
回转角度
0-90°
0-360°
0-90°
0-360°
0-90°
0-360°
0-90°
0-90°
0-90°
0-90°
0-90°
0-90°
电机功率
AC220V
6W
10W
25W
40W
90W
90W
120W
140W
140W
AC380V

6W
15W
30W
40W
40W
90W
100W

DC24V
8W
13W
25W
35W
70W
70W



额定电流
AC220V
0.16A
0.16A
0.32A
0.35A
0.54A
0.64A
0.96A
0.98A
1.03A
AC380V

0.07A
0.10A
0.15A
0.29A
0.29A
0.45A
0.46A

DC24V
0.7A
1.28A
2.03A
3.57A
5.13A
3.04A



整机重量
1.2Kg
2.5kg
3.5kg
8kg
8.5kg
9kg
20kg
21kg
22kg
推荐
适配
阀体

DN15
DN15-40
DN50-65
DN65-80
DN80-100
DN150-200
DN250-300
 DN300
DN400


DN32-50
DN50-125
DN150-200
DN200-250
DN300-DN400
DN400-600
 DN600
DN700-800
电  源
AC220V   AC380V   DC24V  AC110V  DC220V 可选
精  度 回差≤0.5%        死区≤0.5%        反馈误差≤0.5%
绝缘电阻
100MΩ/500VDC
耐压等级
1500VAC 1分钟
防护等级
IP68(相当于将产品置于20M深水处无渗漏)
限位组件
●电动操作时:全开全闭极限开关。
●手动操作时:机械挡块。
保护装置
过热保护器(自动恢复型)
安装方位
360°任意角度安装
电气接口
M20*1.5 防水电缆接头,电源线、信号线各一个
环境温度
-30℃--60℃
检测标准
JB/T8219-2016

(表二)附加特殊功能可按客户要求装备

特殊功能选项 代号
▲力矩限制装置 ATS
▲支架,轴套 ZT
▲遥控装置 C
▲除湿加热器 H

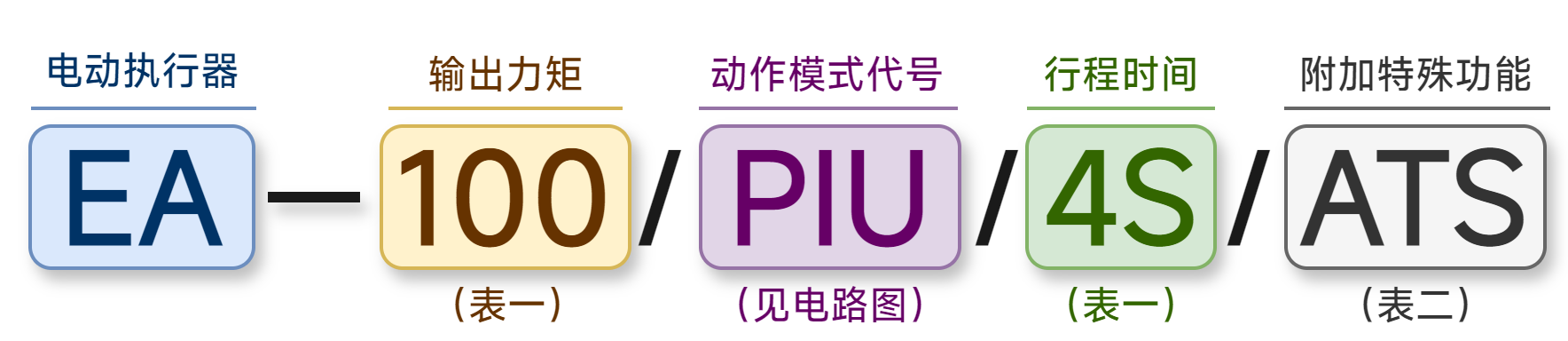

★选型举例:
EA-100/PIU/30S/ATS   表示:输出力矩为100N·M,开关动作模式输出0~1KΩ信号。带力矩限制装置。行程时间30秒。

EA-600/PCU/45S   表示:输出力矩为600N·M,调节动作模式输入控制型号4~20mA;输出阀位反馈信号4~20mA。带遥控装置。行程时间45秒。

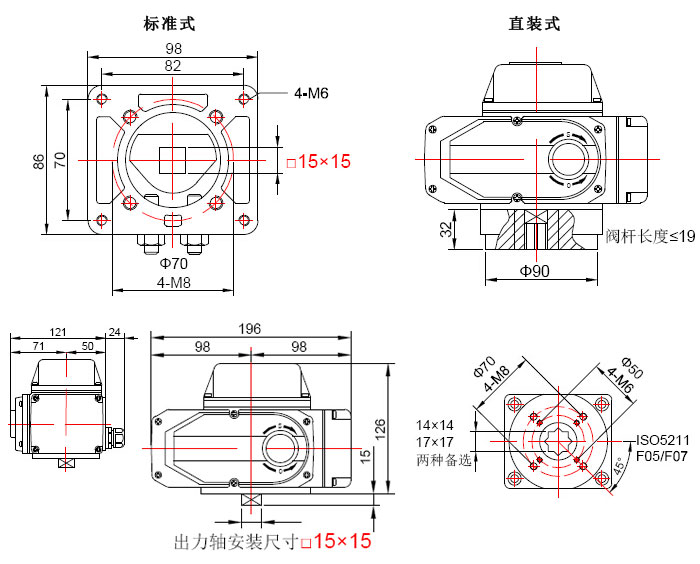

电子式角行程电动执行器EA-20安装尺寸图

电子式角行程电动执行器EA-50安装尺寸图

电子式角行程电动执行器EA-100安装尺寸图

电子式角行程电动执行器EA-200/400/600安装尺寸图

电子式角行程电动执行器EA-1000/2000安装尺寸图

电子式电动执行器连接阀门示意图
