无衬里的阀体结构

    这种形式的阀门是用于不要求严密切断和(或)弹性材料衬里对管线中的流体或操作温度不适用。它是最经济的一种结构,最小泄漏量为额定CV值的0.5%。一个拆开的阀门示于图1-1中,由阀体、轴、轴承及阀盘组成。

拆开的无衬里阀门
图1-1 拆开的无衬里阀门

    图1-2示出成套的阀体装配图。阀盘上的销钉是放在轴的较高的位置上,借以减少阀盘和执行机构驱动臂的扭曲位移。图1-3中举例说明在无衬里的阀门中的阀盘,在所有的旋转角度都必须把阀体弄干净。为了保持这个间隙。轴用外置轴承来定位。外置轴承的位置可以从图1-2中找到。

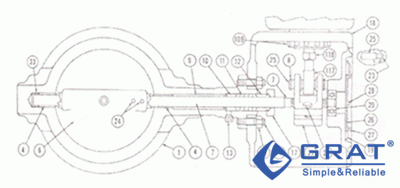

无衬里阀门的阀体装配图
图1-2 无衬里阀门的阀体装配图
4、下部支承座
9、定位套管
10、填料函滑环
20、外置轴承
24、阀盘销钉
在无衬里的阀体中阀盘的定位
图1-3 在无衬里的阀体中阀盘的定位

    上阀盖填料函包含一个无衬里阀体的阀杆密封。长驱型上阀盖示于图1-4中,允许操作到650°F,带聚四氟乙烯石棉填料的使用温度维持低于450°F。

上阀盖的典型温度梯度曲线
图1-4 上阀盖的典型温度梯度曲线
