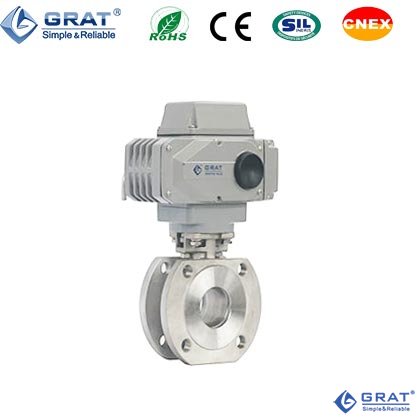

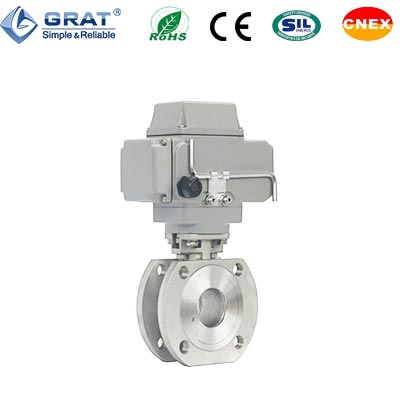

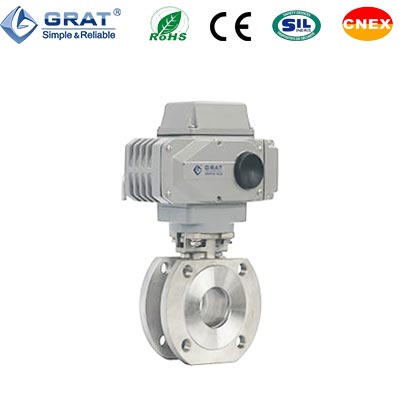

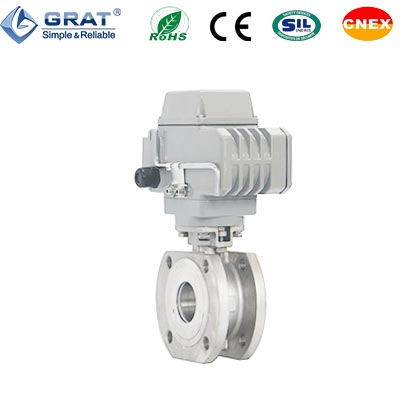

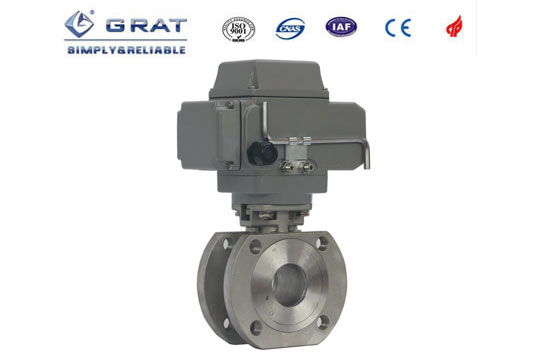

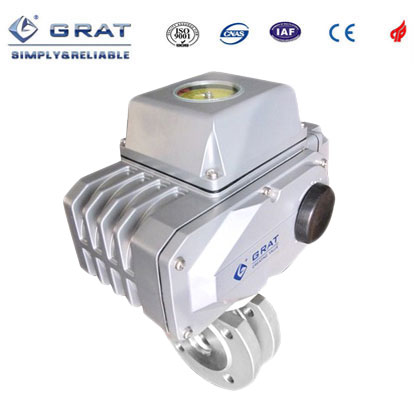

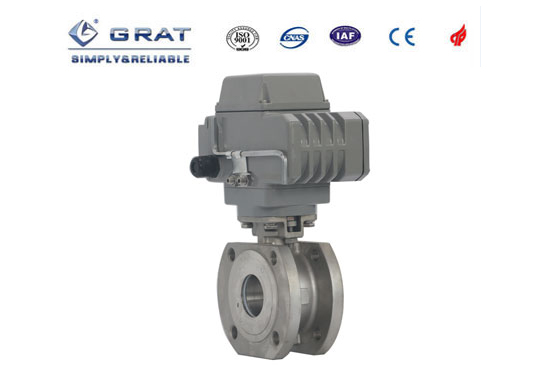

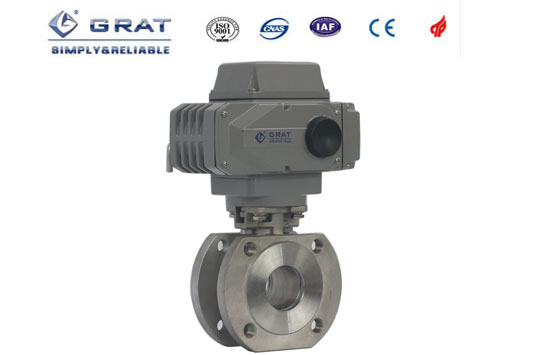

快速开关电动球阀

所属类别:电动球阀
产品名称:快速开关电动球阀
产品简介

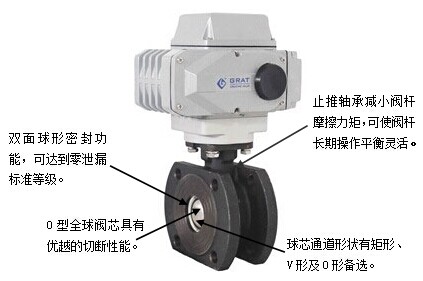

    快速开关电动球阀广泛应用于各种压差大,易卡堵等复杂快速开关、切断的工艺管路。

  全面覆盖电磁阀产品所不能满足的复杂工况。



    快速开关电动球阀,充分满足对压力、流量、温度、液位等工艺参数的快速开关和切断需求。

    产品广泛应用于各种工业领域。如:工业锅炉、给水、管道介质切断、管道输送等。


1、DDS开关调试专利技术

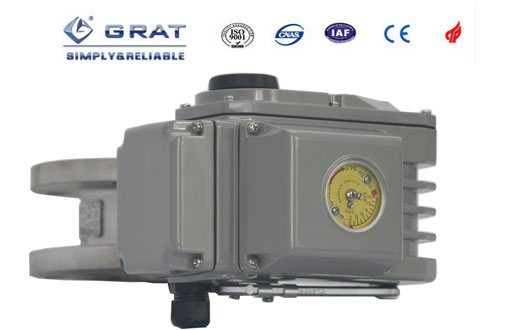

  旋转刻度盘顶部旋钮即可轻松完成电动执行机构与阀门连接后的电气、机械位置校准调试!
  从原来5步调试到DDS技术的1步到位!我们懂你的烦恼
  简单的一步调试,只需要一个内六角扳手按照你预设的角度
  轻松旋转刻度盘上的调试螺钉到达位置。
  DDS开关调试技术专利号:ZL2014 2 0595730.6
2、超过10万次的现场无故障运转寿命,让您的系统运转可靠无忧!
 电动执行器10万次寿命检测报告(如右图)

    3、4秒即可完成开关动作。
    4、采用电动快开执行器驱动新技术:只在工作时才使用电能。闲置时零功耗,有效降低系统运行成本。
    5、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
    6、适应性广泛。各种连接方式备选(法兰、螺纹、双由令等)体积小,重量轻,性能可靠,配套简单。
    7、流阻小,流通能力大,全通径的球阀基本没有流阻。球阀是所有阀类中流体阻力最小的一种、即使是缩径球阀、其流体阻力也相当的小。

公称通径

DN15~DN100

工作电源

AC110V,AC220V,AC380V,DC24V

介质温度

≤220℃

环境温度

-30℃-60℃

公称压力

0.1~6.4MPa

动作方式

开关切断

动作时间

2、4、6S

适用介质

水,油品,气体

连接方式

法兰连接,螺纹连接、双由令连接

密封形式

双面球形密封(零泄漏)

阀体材质

WCB、SUS304、SUS316

密封圈材质

EPDM、PTFE、PPL,硬密封

防护等级

IP67

制造标准

GB12237-2007 API 6D

法兰标准

JB/T 79-2015、GB/T 9124.1-2019、GB/T 9124.2-2019、ANSI B16.5 JIS B2239

结构长度标准

GB12221-2005

检验标准

API 598




O型球阀CV值
规格 开度
20% 30% 50% 70% 80% 100%
1/2" DN15 0.2  0.7  2.4  8.9  12.3  18
3/4" DN20 0.5  1.6  5.2  17.6  25.5  36
1" DN25 0.9  2.2  7.2  23.8  32.9  48
1-1/4" DN32 1.5  3.9  13.5  46.5  70.7  93
1-1/2" DN40 2.6  6.7  23.6  83.4  120.3  165
2" DN50 4.6  9.2  29.5  104.0  156.0  207
2-1/2" DN65 7.8  20.5  65.8  216.3  330.1  450
3" DN80 15.2  34.2  106.2  382.4  563.8  780
4" DN100 28.3  65.9  204.6  682.0  1005.0  1360
5" DN125 32.1  84.6  254.2  885.3  1258.0  1700
6" DN150 48.6  128.2  393.0  1352.0  1918.0  2600
8" DN200 81.5  210.0  626.0  2185.0  3110.0  4200


    1、快速开关电动球阀外形图和连接尺寸:

   2、快速开关电动球阀国标安装尺寸
   设计标准:GB/T12237-2007
   法兰标准:GB/T 9124.1-2019、GB/T 9124.2-2019                   国标单位:(mm)

  通径DN
  mm  in

d
D1
K
D
n-Md
f
L
H
W
W2
DN15
1/2〃
15
45
65
95
4-M12
2
35
210
196
145
DN20
3/4〃
19
55
75
105
4-M12
2
38
216
196
145
DN25
1〃
25
65
85
115
4-M12
2
50
223
196
145
DN32
1-1/4〃
28
76
100
140
4-M12
2
50
230
196
145
DN40
1-1/2〃
38
83
110
148
4-M16
3
67
240
196
145
DN50
2〃
49
102
125
156
4-M16
3
72
250
196
145
DN65
2-1/2〃
64
120
145
185
4-M16
3
94
298
255
145
DN80
3〃
73
143
160
200
8-M16
3
120
312
255
182
DN100
4〃
90
168
180
220
8-M16
3
141
322
255
182

   3、快速开关电动球阀德标安装尺寸
   设计标准:DIN3375/1,2,EN12516-1
   法兰标准:DIN EN1092-1 PN10-PN40               德标单位:(mm)

  通径
  mm  in

d
D1
K
D
n-Md
f
L
H
W
W2
DN15
1/2〃
15
45
65
95
4-M12
2
44
220
196
145
DN20
3/4〃
20
58
75
105
4-M12
2
44
220
196
145
DN25
1〃
25
68
85
115
4-M12
2
50
223
196
145
DN32
1-1/4〃
32
78
100
140
4-M16
2
60
237
196
145
DN40
1-1/2〃
38
88
110
150
4-M16
3
65
244
196
145
DN50
2〃
49
102
125
165
4-M16
3
80
245
196
145
DN65
2-1/2〃
62
122
145
185
4-M16
3
110
306
255
182
DN80
3〃
74
138
160
200
8-M16
3
120
326
255
182
DN100
4〃
100
158
180
220
8-M16
3
152
338
255
182

      4、快速开关电动开关球阀与管道的安装示意图

   5、快速开关电动球阀安装步骤说明书https://www.grat.com.cn/download2/949.html

控制电路 型号代码 电路图 视频地址
开关动作模式:通过交流开
关量实现开启,关闭操作,
并输出一组只是全开,全闭
的有源位置信号。
S 点击查看
开关动作模式:输出无源触
点信号。
结构:带两个中间位置开关。
MS 点击查看
开关动作模式:输出
0~1000Ω反馈信号。
结构:带500Ω或1KΩ电位
器。
PIU 点击查看
开关动作模式:通过开关电
路控制阀门开启角度与电位
器阻值对应,并同时实现中
间位置控制功能。
结构:带电位器和中间位置
开关。
SP 点击查看
开关动作模式:输出4~
20mA阀位反馈信号。
结构:带1KΩ电位器和R/I变
换器。
CPT 点击查看
调节动作模式:输入4~20mA控制信号,输出4~20mA阀位反馈信号。
结构:带1kΩ电位器和控制
模块(伺服放大器)。
PCU 点击查看
通过外部交流电源向电路输
出直流开关量控制开启,
关闭程序,并输出一组对应
全开,全闭位置的无源触点
信号。
G 点击查看
通过外部三相电源倒相电路
输出三相交流开关量控制开
启,关闭操作并输出一组对
应全开,全闭位置的无源触
电信号。
H 点击查看

数字模块-DC-电路图 DC
数字模块-AC-电路图 AC
