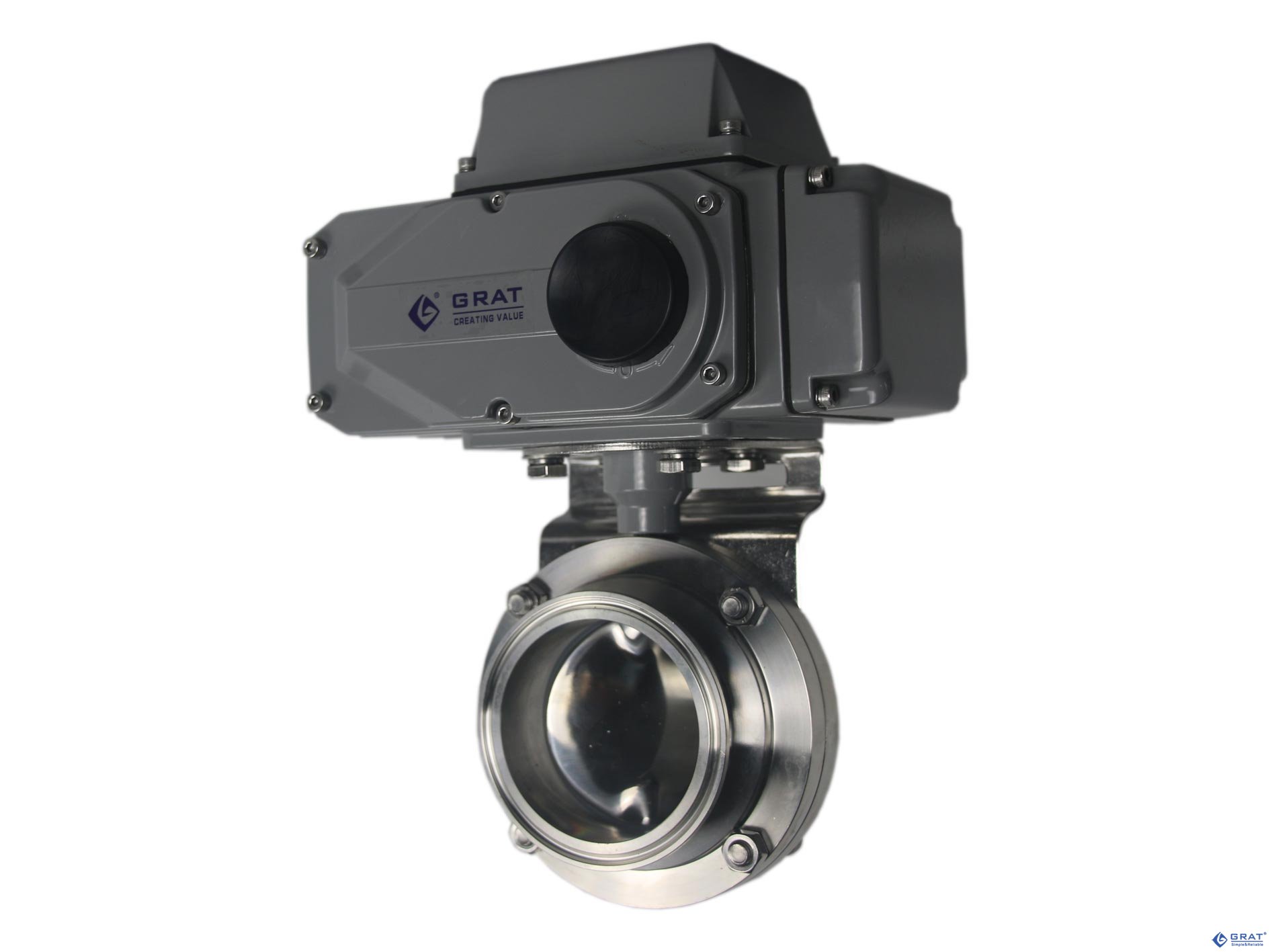

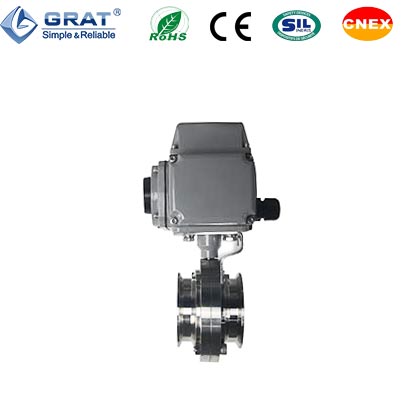

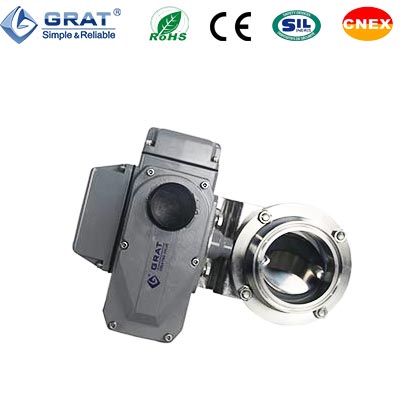

卫生级卡箍式电动蝶阀

所属类别:电动蝶阀
产品名称:卫生级卡箍式电动蝶阀
产品简介:采用采用密封性能更好的蝶阀,有效避免因管道内的介质残留物附着在阀体腔壁内,积年累月,造成阀体内部腐蚀,从而减小阀体使用寿命。
广泛应用于食品、医疗、轻纺、造纸等工业环境。非腐蚀性的气体、液体、半流体以及固态粉末管线和容器上可用作调节和开关使用。
①采用采用密封性能更好的蝶阀,有效避免因管道内的介质残留物附着在阀体腔壁内,积年累月,造成阀体内部腐蚀,从而减小阀体使用寿命。
②广泛应用于食品、医疗、轻纺、造纸等工业环境。
③非腐蚀性的气体、液体、半流体以及固态粉末管线和容器上可用作调节和开关使用。
※结构简单可靠,紧凑,可用作调节型和开关型。
※操作扭矩小,省力又轻巧。
※压差小,流通能力大
※优越的密封性能使其广泛应用于食品、环保、轻工、医疗、化工、船舶、城市排水、电力、航空等行业的工业自动化控制系统中。

设计特点:
采用密封性能优越的蝶阀,避免因管道内的介质残留物附着在阀体腔壁内,积年累月,造成阀体内部腐蚀,从而减小阀体使用寿命。
可采用功能性模块化设计灵活组态方便客户使用
多种电源兼容设计可满足用户需求
具有优良的耐热、耐压、耐寒性。



公称通径

DN19~DN200

工作电源

AC220V,AC380V DC24V

介质温度

-20~120℃

环境温度

-30℃-60℃

公称压力

0.1~2.5MPa

动作时间

15S/30S/60S

适用介质

水,油品,气体介质等

控制方式

调节或开关控制

输入信号

4-20mA/0-5V~10V(备选)

输出信号

4-20mA/0-5V~10V(备选)

连接方式

卡箍式

密封形式

软密封

试验压力

壳体实验

1.76MPa

密封试验

2.4MPa

阀体材质

SUS304

阀板材质

SUS304

转轴材质

SUS304

密封圈材质

EPDM、PTFE、PPL等

阀杆密封

NBR、HNBR

填料材质

柔性石墨

防护等级

IP67

制造标准

GB/T 122387-89

结构长度标准

GB12221-89

检验标准

GB/T 13927-92




控制电路 型号代码 电路图 视频地址
开关动作模式:通过交流开
关量实现开启,关闭操作,
并输出一组只是全开,全闭
的有源位置信号。
S 点击查看
开关动作模式:输出无源触
点信号。
结构:带两个中间位置开关。
MS 点击查看
开关动作模式:输出
0~1000Ω反馈信号。
结构:带500Ω或1KΩ电位
器。
PIU 点击查看
开关动作模式:通过开关电
路控制阀门开启角度与电位
器阻值对应,并同时实现中
间位置控制功能。
结构:带电位器和中间位置
开关。
SP 点击查看
开关动作模式:输出4~
20mA阀位反馈信号。
结构:带1KΩ电位器和R/I变
换器。
CPT 点击查看
调节动作模式:输入4~20mA控制信号,输出4~20mA阀位反馈信号。
结构:带1kΩ电位器和控制
模块(伺服放大器)。
PCU 点击查看
通过外部交流电源向电路输
出直流开关量控制开启,
关闭程序,并输出一组对应
全开,全闭位置的无源触点
信号。
G 点击查看
通过外部三相电源倒相电路
输出三相交流开关量控制开
启,关闭操作并输出一组对
应全开,全闭位置的无源触
电信号。
H 点击查看

数字模块-DC-电路图 DC
数字模块-AC-电路图 AC
