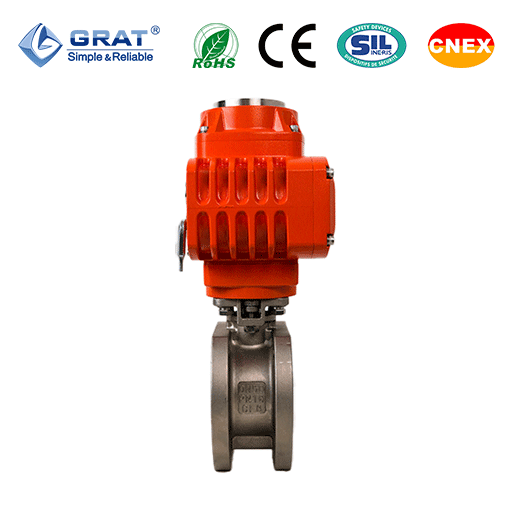

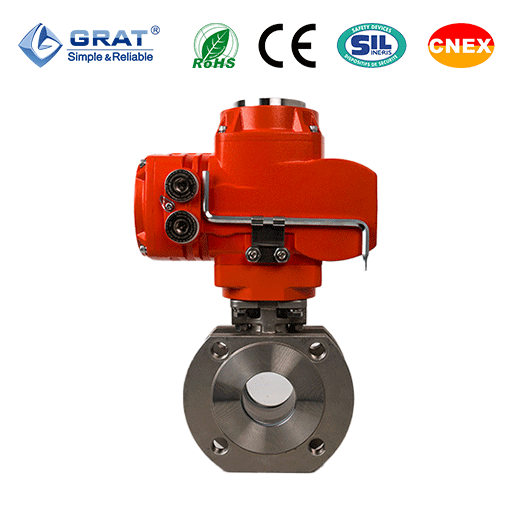

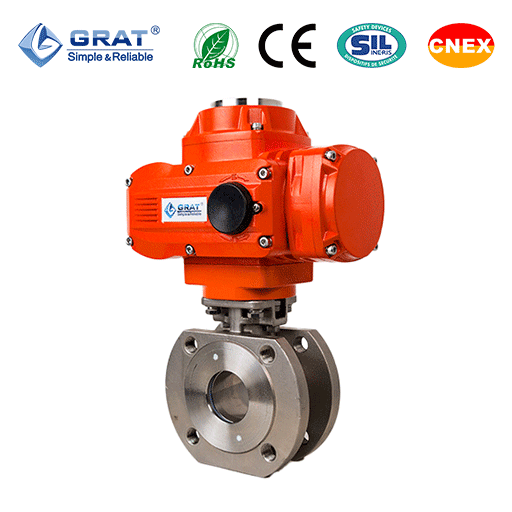

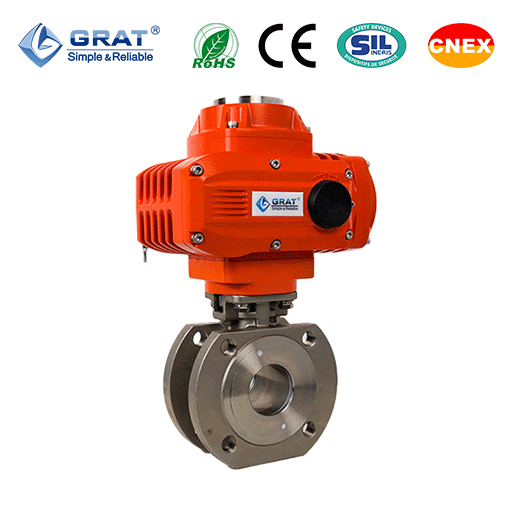

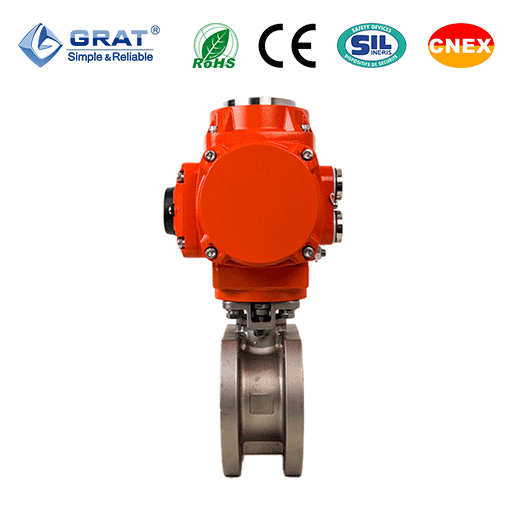

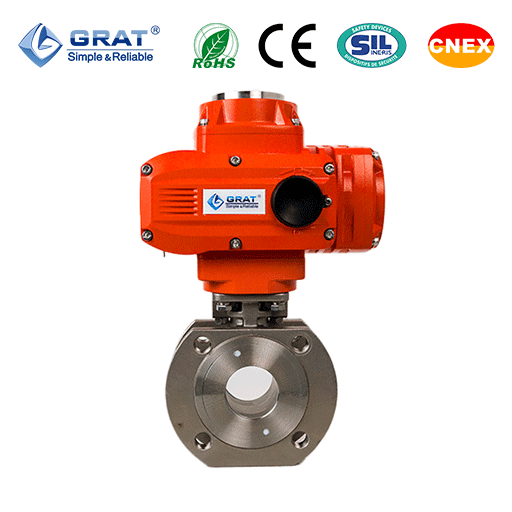

                            			                                    超短法兰球阀由电动执行器和超短球阀共同组成;产品采用一体化结构,接入三线制单相电即可控制运转,具有功能强、体积小、轻便、性能可靠、配套简单、流通能力大等优点。
与普通电动球阀相比具有结构紧凑、体积小、重量轻,阀座与端面法兰距离近,物料滞留少,密封性能优越等特点。
适用于密封要求严格的场合,广泛应用于化工、石油、制药、轻工等行业的自动控制。
1. 双面球形密封功能,可达到零泄漏标准等级。
2. 超短法兰结构,阀座与端面法兰距离近,物料滞留少,密封性能优越。和普通电动球阀相比重量大大降低,约为普通电动球阀的50%。结构紧凑、体积小。
3. O型切断球阀具有优良的切断性能。
4. 球阀通道形状有矩形、V形及O形。
| 工作电源 | AC110V,AC220V,AC380V,DC24V |
| 公称通径 | DN15-200 |
| 介质温度 | -20℃ 至+350℃ (+200℃ 特殊密封) |
| 工作压力 | PN16 PN25 PN40 PN64 |
| 控制方式 | 调节或开关控制 |
| 连接方式 | 法兰式 |
| 阀体材质 | WCB、SUS304、SUS316 |
| 阀芯材质 | SUS304、SUS316 |
| 阀座材料 | PTFE(常温)、特制PPL(高温) |
| 泄 漏 量 | 符合ANSIB16.104 5级标准 |
| 密封形式 | 弹性密封、耐高温对位聚苯 |
| 适用介质 | 水、石油、硝酸类、醋酸类、粘性流体、强氧化性介质等 |
| 防护等级 | IP67 |
| 设计与制造标准 | GB12237-2007 API 6D |
| 法兰标准 | JB/T 79-2015、GB/T 9124.1-2019、GB/T 9124.2-2019、ANSI B16.5 JIS B2239 |
| 结构长度 | GB12221-2005 |
| 检验标准 | API 598 |

|  通径DN | d | D1 | K | D | n-Md | f | L | H1 | W1 | W2 | |
| DN15 | 1/2〃 | 15 | 45 | 65 | 95 | 4-M12 | 2 | 35 | 240 | 217 | 150 |
| DN20 | 3/4〃 | 19 | 55 | 75 | 105 | 4-M12 | 2 | 38 | 246 | 217 | 150 |
| DN25 | 1〃 | 25 | 65 | 85 | 115 | 4-M12 | 2 | 50 | 253 | 217 | 150 |
| DN32 | 1-1/4〃 | 28 | 76 | 100 | 140 | 4-M12 | 2 | 50 | 260 | 217 | 150 |
| DN40 | 1-1/2〃 | 38 | 83 | 110 | 148 | 4-M16 | 3 | 67 | 270 | 217 | 150 |
| DN50 | 2〃 | 49 | 102 | 125 | 156 | 4-M16 | 3 | 72 | 279 | 217 | 150 |
| DN65 | 2-1/2〃 | 64 | 120 | 145 | 185 | 4-M16 | 3 | 94 | 325 | 217 | 150 |
| DN80 | 3〃 | 73 | 143 | 160 | 200 | 8-M16 | 3 | 120 | 336 | 268 | 180 |
| DN100 | 4〃 | 90 | 168 | 180 | 220 | 8-M16 | 3 | 141 | 346 | 268 | 180 |
| DN125 | 5〃 | 110 | 185 | 210 | 245 | 8-M16 | 3 | 165 | 421 | 268 | 180 |
| DN150 | 6〃 | 145 | 208 | 240 | 277 | 8-M20 | 3 | 225 | 446 | 268 | 180 |
| DN200 | 8〃 | 195 | 265 | 395 | 335 | 12-M20 | 3 | 275 | 536 | 268 | 180 |
| 控制电路 | 型号代码 | 电路图 | 视频地址 |
|
					开关动作模式:通过交流开 关量实现开启,关闭操作,
					并输出一组只是全开,全闭 的有源位置信号。 | S |
 | 点击查看 |
|
					开关动作模式:输出无源触 点信号。 结构:带两个中间位置开关。 | MS |
 | 点击查看 |
|
					开关动作模式:输出 0~1000Ω反馈信号。
					结构:带500Ω或1KΩ电位 器。 | PIU |
 | 点击查看 |
|
					开关动作模式:通过开关电
					路控制阀门开启角度与电位
					器阻值对应,并同时实现中 间位置控制功能。
					结构:带电位器和中间位置 开关。 | SP |
 | 点击查看 |
|
					开关动作模式:输出4~ 20mA阀位反馈信号。 结构:带1KΩ电位器和R/I变
					换器。 | CPT |
 | 点击查看 |
| 调节动作模式:输入4~20mA控制信号,输出4~20mA阀位反馈信号。 结构:带1kΩ电位器和控制 模块(伺服放大器)。 | PCU |  | 点击查看 |
| 通过外部直流电源向电路输 出直流开关量控制开启, 关闭程序,并输出一组对应 全开,全闭位置的无源触点 信号。 | G |  | 点击查看 |
| 通过外部直流电源向电路输出模拟量信号控制开启,关闭程序,并输出一组对应全开,全闭位置的模拟量信号。 | PCU-DC24 |  | |
| 通过外部三相电源倒相电路 输出三相交流开关量控制开 启,关闭操作并输出一组对 应全开,全闭位置的无源触 点信号。 | H |  | 点击查看 |
| 数字模块-DC-电路图 | DC |  | |
| 数字模块-AC-电路图 | AC |  |
