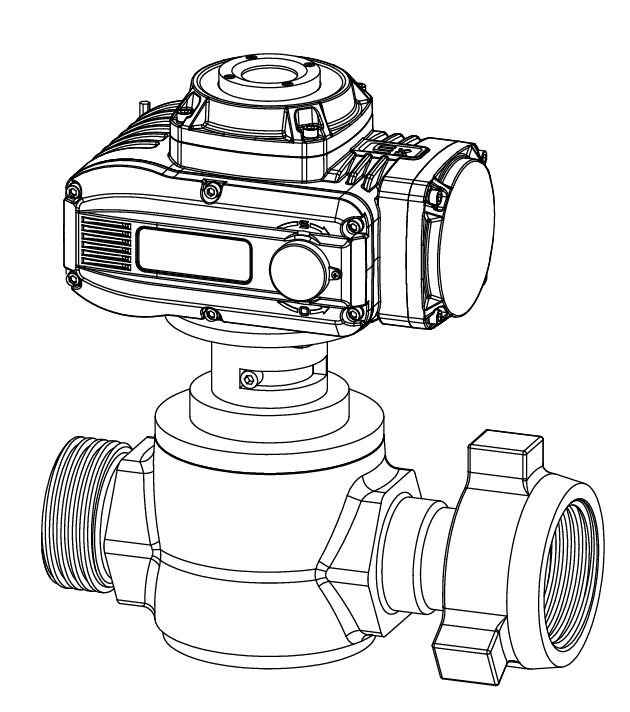

电动旋塞阀是由电动执行器驱动的旋转式阀门，通过旋塞绕轴线旋转控制管路通断或调节 流量。结构紧凑，启闭迅速，密封性能好，适用于水、蒸汽、油品等多种介质。广泛应用 于石油、化工、给排水等工业系统，可实现远程自动化控制，操作便捷且可靠性高。
自动化控制：依托电动执行器接收电信号驱动阀芯，实现远程操控、自动启停及与系统联动，减少人工干预。
响应迅速：阀芯旋转调节（通常 90° 以内）动作快，可快速实现通断或流量变化，适应紧急工况。
高压适配：阀体与阀芯结构设计耐压性强，能满足石油行业固井、压裂等高压流体输送场景（常达数十至百兆帕）。
调节精准：通过电动执行器的精细控制，可稳定调节开度，实现流量的精确控制，保障作业参数稳定。
安全可靠：可与压力传感器等联动，超压时自动关断，降低高压流体泄漏或设备损坏风险。
| 项目 | 参数 |
|---|---|
| 额定压力 | 35~105MPa |
| 公称通径 | 2”、3” |
| 额定温度 | PU（-29~121℃） |
| 规范级别 | PSL 3 |
| 性能级别 | PR 1 |
| 材料等级 | DD |
| 连接方式 | 采用 1502 由壬形式连接，可根据需求定制其他连接方式 |
| 控制电路 | 型号代码 | 电路图 | 视频地址 |
开关动作模式：通过交流开 关量实现开启，关闭操作，
并输出一组只是全开，全闭 的有源位置信号。 | S |
| 点击查看 |
开关动作模式：输出无源触 点信号。 结构：带两个中间位置开关。 | MS |
| 点击查看 |
开关动作模式：输出 0～1000Ω反馈信号。
结构：带500Ω或1KΩ电位 器。 | PIU |
| 点击查看 |
开关动作模式：通过开关电
路控制阀门开启角度与电位
器阻值对应，并同时实现中 间位置控制功能。
结构：带电位器和中间位置 开关。 | SP |
| 点击查看 |
开关动作模式：输出4～ 20mA阀位反馈信号。 结构：带1KΩ电位器和R/I变
换器。 | CPT |
| 点击查看 |
|
调节动作模式：输入4～20mA控制信号，输出4～20mA阀位反馈信号。 结构：带1kΩ电位器和控制 模块（伺服放大器）。 | PCU |  | 点击查看 |
|
通过外部直流电源向电路输 出直流开关量控制开启， 关闭程序，并输出一组对应 全开，全闭位置的无源触点 信号。 | G |  | 点击查看 |
| 通过外部直流电源向电路输出模拟量信号控制开启，关闭程序，并输出一组对应全开，全闭位置的模拟量信号。 | PCU-DC24 |  | |
|
通过外部三相电源倒相电路 输出三相交流开关量控制开 启，关闭操作并输出一组对 应全开，全闭位置的无源触 点信号。 | H |  | 点击查看 |
| 数字模块-DC-电路图 | DC |  | |
| 数字模块-AC-电路图 | AC |  |
