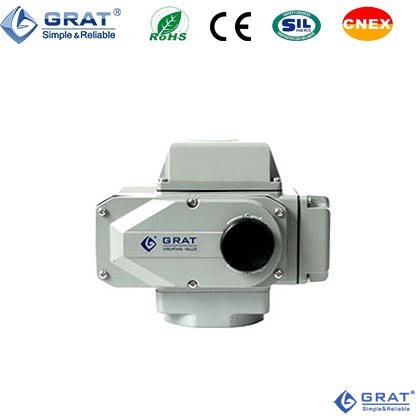

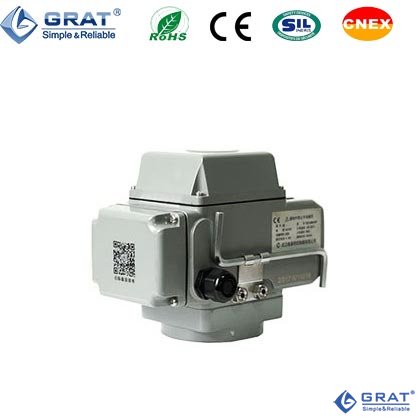

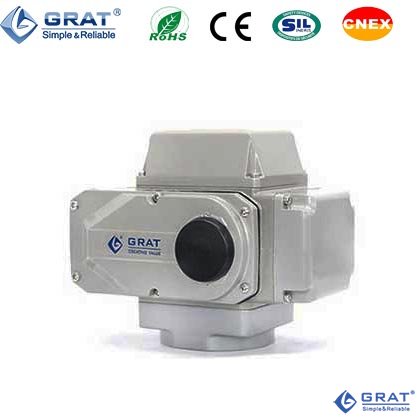

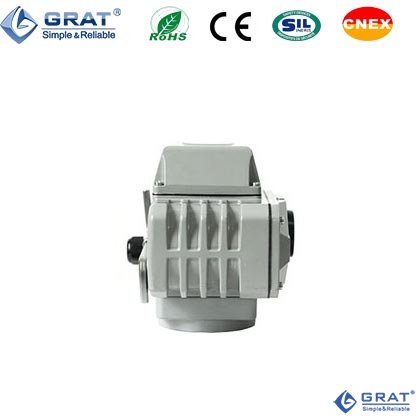

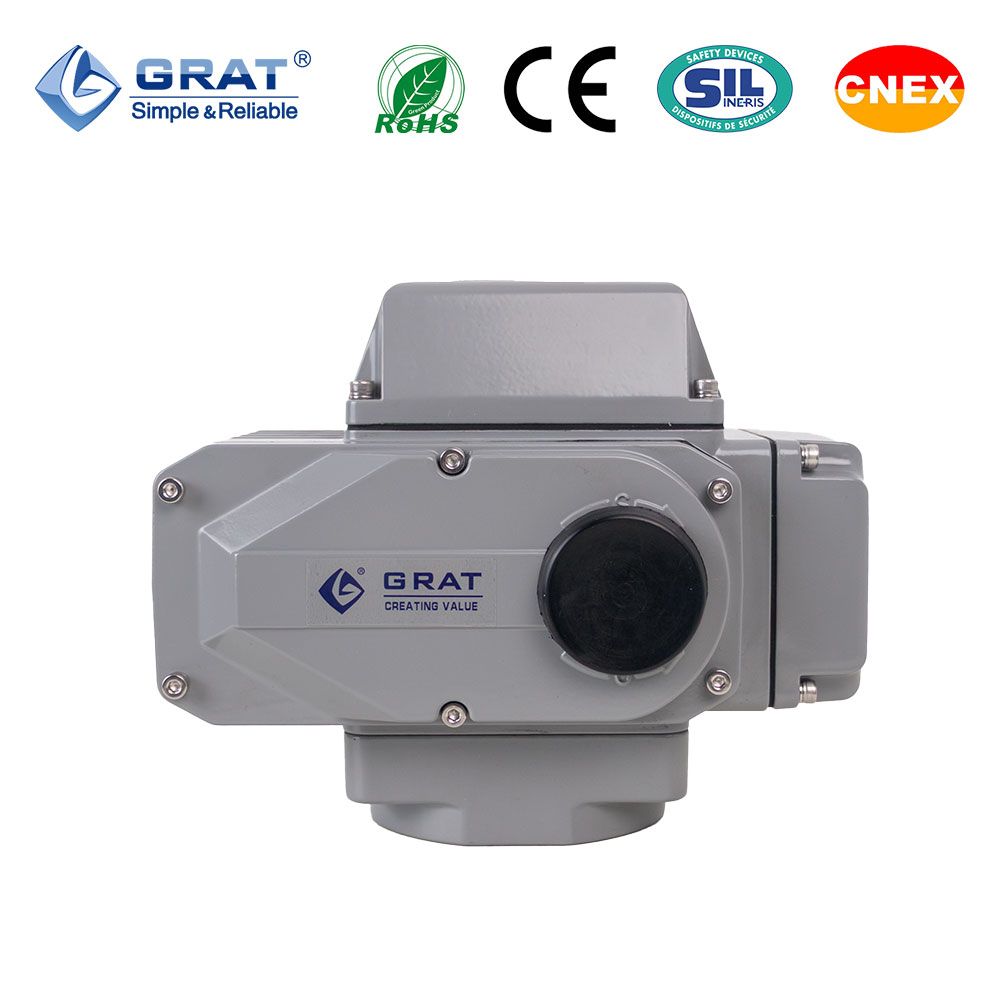

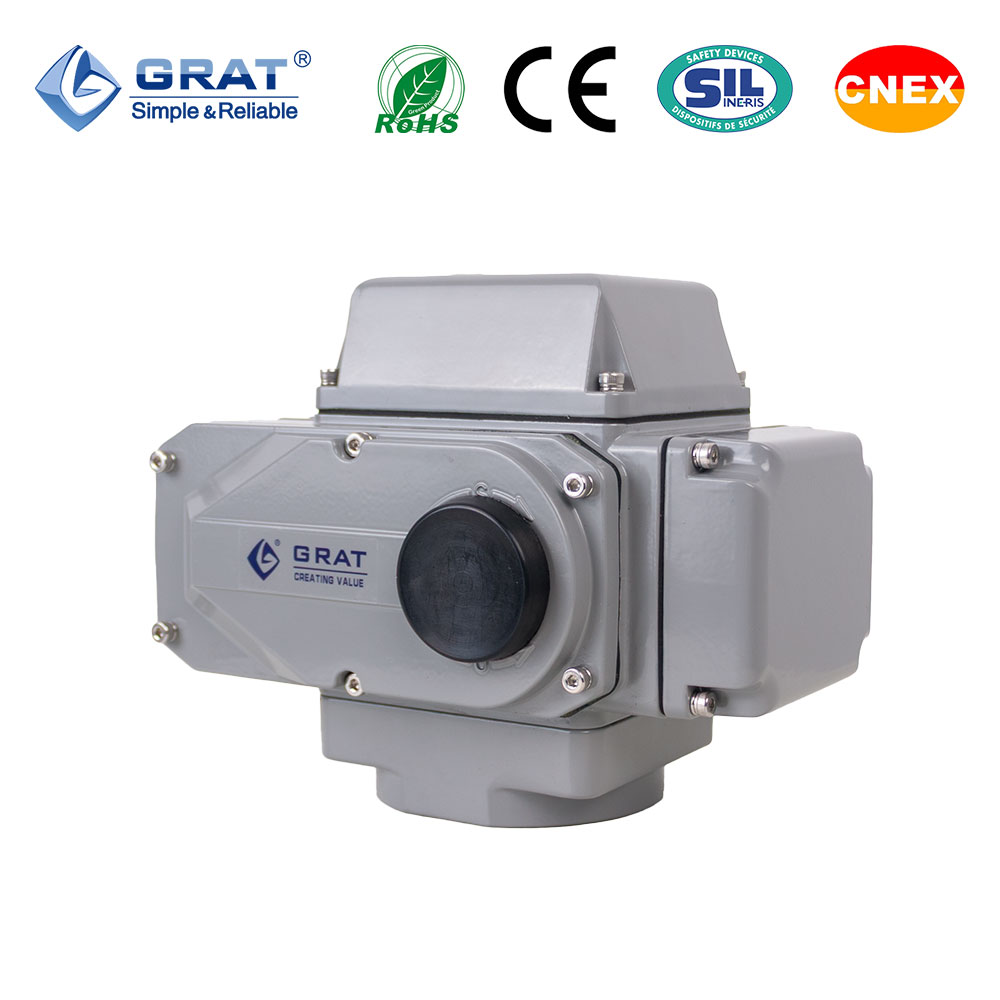

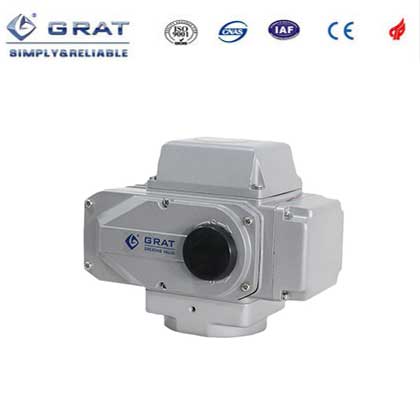

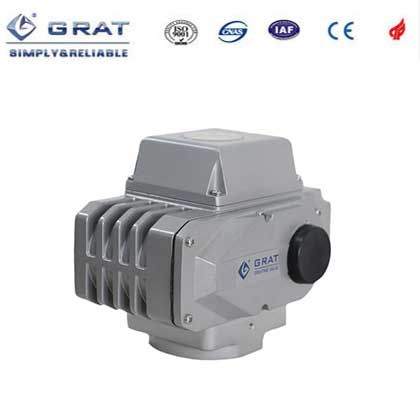

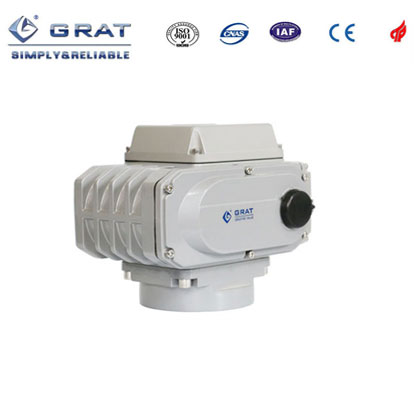

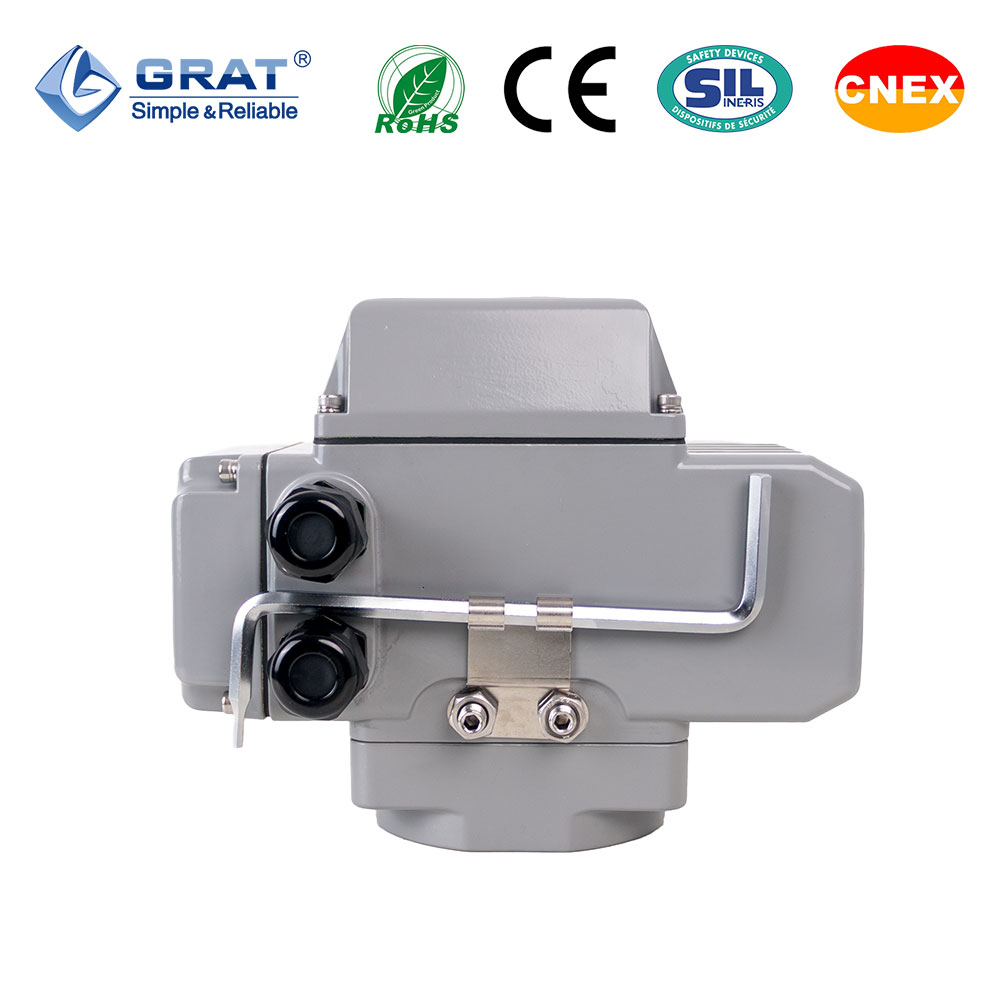

直装式电动执行器

 所属类别:电动执行器
产品名称:直装式电动执行器
产品简介:

    直装式电动执行器是针对ISO5211标准要求而研制/开发的无需支架和轴套连接阀门的系列电动执行器产品。
    直装式电动执行器适配各种角行程阀门(球阀、蝶阀、旋塞阀等)与阀门共同构成电动调节阀、电动球阀、电动蝶阀等工业自控电动阀门。



    1、直装式电动执行器按控制方式分类:开关型和调节型

开关
内置智能阀门控制器可以接收4-20mA信号和
0-10V电压等信号与PLC、DCS计算机等各种
控制系统联动,调节精度达300:1,可瞬时
停机,经过1500V耐高压测试无漏电。

    2、体积小,重量轻,方便管道上各角度安装,适用各种复杂管道、工况需求。


 3、DDS开关调试专利技术
  旋转刻度盘顶部旋钮即可轻松完成电动执行机构与阀门连接后的电气、机械位置校准调试!
  从原来5步调试到DDS技术的1步到位!我们懂你的烦恼
  简单的一步调试,只需要一个内六角扳手按照你预设的角度
  轻松旋转刻度盘上的调试螺钉到达位置。

  DDS开关调试技术专利号:ZL2014 2 0595730.6
DDS1.1 (中).png
ppd1.1 (中).jpg  定位精度提高5倍达到±0.1%,电位器使用寿命提高2倍达到100万次。
   PPD专利定位技术专利号:ZL2010 2 0225919.8
5、超过10万次的现场无故障运转寿命,让您的系统运转可靠无忧!
 电动执行器10万次寿命检测报告(如右图)
执行器寿命10万次


    6、执行器密封标准为执行器整体浸入水中,无气泡泄漏。适合户外露天工况。
    7、产品电气元件及各种精密零件,均采用进口部件,有效保证产品的高品质和可靠性。

EA系列电子是一体化电动执行器输出力矩为20N·m-2500N·m,适配各种旋转类阀门(如:球阀,蝶阀)和风门挡板,液体耦合器等旋转类机械定位转动的开关及调节控制。



(表一)电动执行机构标准型号及规格:

型号EA-20EA-50EA-100EA-200EA-400EA-600EA-1000EA-1600EA-2500
输出扭矩20N·m50N·m100N·m200N·m400N·m600N·m1000N·m1600N·m2500N·m
推荐
    适配
    阀体
球阀DN15-20DN25-40DN50-65DN65-80DN80-100DN125-150DN200-300DN300DN400
蝶阀
DN32-50DN50-125DN150-200DN200-250DN300DN400-600DN600DN700-800
动作时间15S15S/30S15S/30S15S/30S30S45S30S48S60S/75S
回转角度0-90°
    0-360°
0-90°
    0-360°
0-90°
    0-360°
0-90°0-90°0-90°0-90°0-90°0-90°
电机功率AC220V6W10W25W40W90W90W210W210W220W
AC380V
6W15W30W40W40W300W300W320W
DC24V8W13W25W35W70W70W


额定电流AC220V0.16A0.16A0.32A0.35A0.54A0.64A0.96A0.98A1.03A
AC380V
0.07A0.10A0.15A0.29A0.29A0.45A0.46A0.48A
DC24V0.7A1.28A2.03A3.57A5.13A6.04A


电机寿命AC220V/380VS2工作制,寿命≥10万小时
DC24V寿命600小时,极限2000小时
整机重量1.2Kg2.5kg3.5kg8kg8.5kg9kg20kg21kg22kg
电源AC   110V, AC 220V, AC 380V, DC 24V, DC 220V  可选
精度回差≤0.5% 死区≤0.5% 反馈误差≤0.5%
绝缘电阻100MΩ/500V   DC
耐压等级1500V   AC1分钟
防护等级IP67
限位组件■   电动操作时:全开全闭极限开关。
    ■ 手动操作时:机械挡块。
保护装置过热保护器(自动恢复型)
安装方位360°任意角度安装
电气接口M20*1.5防水电缆接头×2(电源线、信号线)
环境温度-30℃~60℃(▲耐温型:-50℃~70℃)
检测标准JB/T8219-2016




(表二)附加特殊功能可按客户要求装备

特殊功能选项代号
▲力矩限制装置ATS
▲支架,轴套ZT
▲遥控装置C
▲除湿加热器H

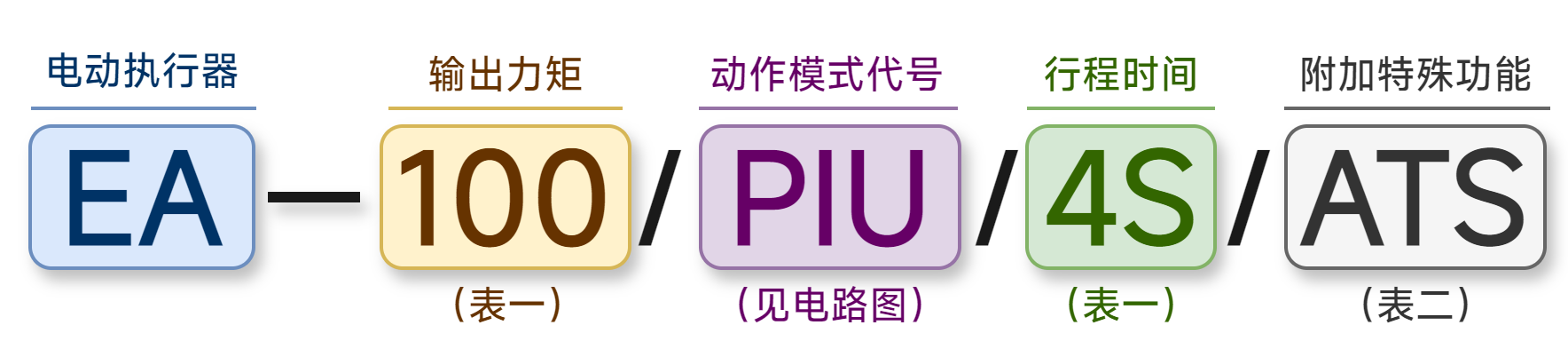

★选型举例:

EA-100/PIU/30S/ATS   表示:输出力矩为100N·M,开关动作模式输出0~1KΩ信号。带力矩限制装置。行程时间30秒。



EA-600/PCU/45S   表示:输出力矩为600N·M,调节动作模式输入控制型号4~20mA;输出阀位反馈信号4~20mA。带遥控装置。行程时间45秒。

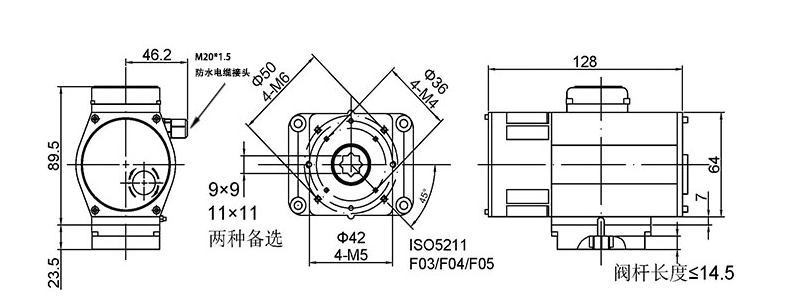

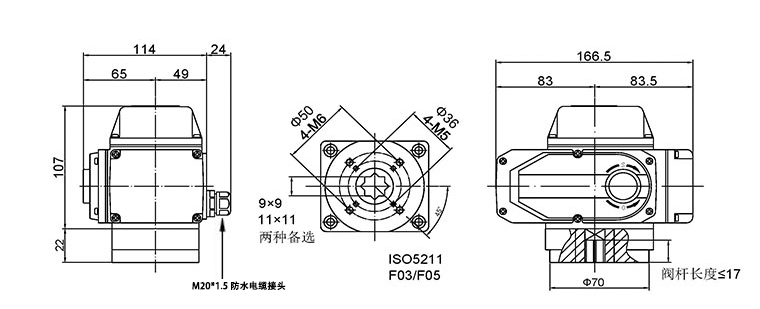

直装式电动执行器EA-20安装尺寸图


推荐
适配
阀体
球阀蝶阀
DN15

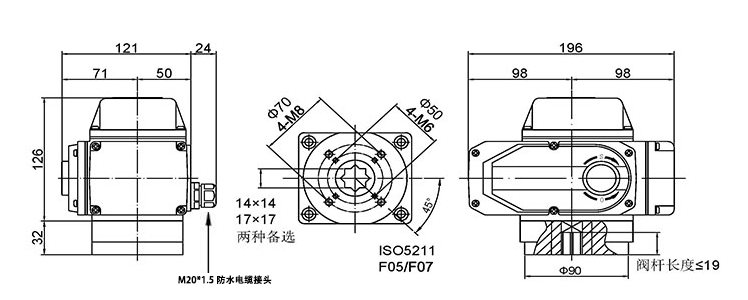

直装式电动执行器EA-50安装尺寸图


推荐
适配
阀体
球阀蝶阀
DN15-40DN32-50

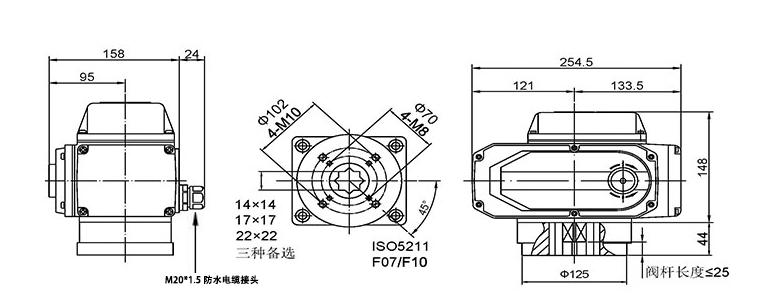

直装式电动执行器EA-100安装尺寸图


推荐
适配
阀体
球阀蝶阀
DN50-65DN50-125


直装式电动执行器EA-200/400/600安装尺寸图

直装式电动执行器EA-200 400 600安装尺寸图.png

推荐
适配
阀体
球阀蝶阀
DN65-200DN150-300

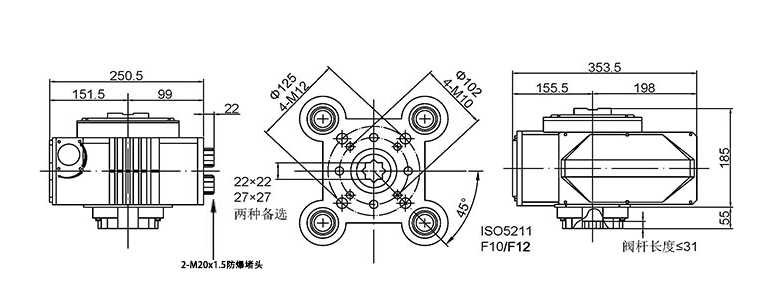

直装式电动执行器EA-1000安装尺寸图


推荐
适配
阀体
球阀蝶阀
DN250-300DN300-600


直装式电动执行器EA-2000安装尺寸图


推荐
适配
阀体

球阀蝶阀
EA-1600DN300DN600
EA-2500DN400DN700-800

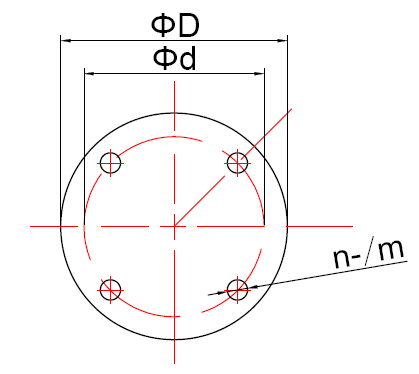

ISO5211法兰连接标准

法兰标准

ΦD

Φd

n-/m

F03

46

36

4-M6

F04

54

42

4-M6

F05

65

50

4-M6

F07

90

70

4-M8

F10

125

102

4-M10

F12

150

125

4-M12

F14

175

140

4-M16

F16

210

165

4-M20

F25

300

254

8-M16

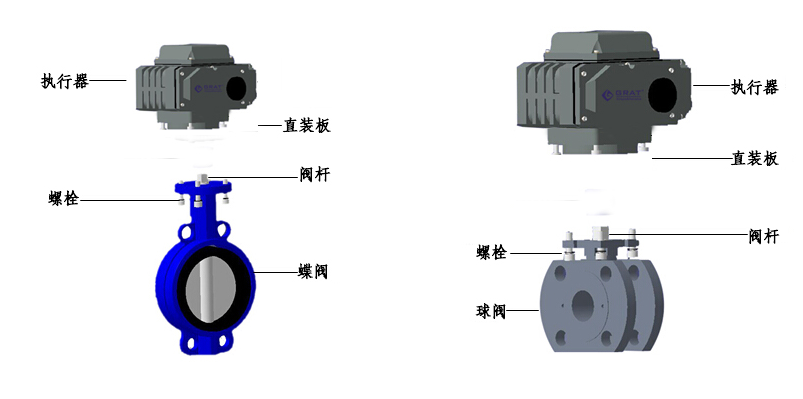

直装式电动执行器连接阀门示意图




控制电路型号代码电路图视频地址
开关动作模式:通过交流开
关量实现开启,关闭操作,
并输出一组只是全开,全闭
的有源位置信号。
S


点击查看
开关动作模式:输出无源触
点信号。
结构:带两个中间位置开关。
MS


点击查看
开关动作模式:输出
0~1000Ω反馈信号。
结构:带500Ω或1KΩ电位
器。
PIU


点击查看
开关动作模式:通过开关电
路控制阀门开启角度与电位
器阻值对应,并同时实现中
间位置控制功能。
结构:带电位器和中间位置
开关。
SP


点击查看
开关动作模式:输出4~
20mA阀位反馈信号。
结构:带1KΩ电位器和R/I变
换器。
CPT


点击查看
调节动作模式:输入4~20mA控制信号,输出4~20mA阀位反馈信号。
结构:带1kΩ电位器和控制
模块(伺服放大器)。
PCUPCU.png点击查看
通过外部直流电源向电路输
出直流开关量控制开启,
关闭程序,并输出一组对应
全开,全闭位置的无源触点
信号。
GG.png点击查看
通过外部直流电源向电路输出模拟量信号控制开启,关闭程序,并输出一组对应全开,全闭位置的模拟量信号。PCU-DC24
通过外部三相电源倒相电路
输出三相交流开关量控制开
启,关闭操作并输出一组对
应全开,全闭位置的无源触
电信号。
HH.png点击查看

数字模块-DC-电路图 DC
数字模块-AC-电路图 AC
