电动真空V型球阀

 所属类别:电动球阀

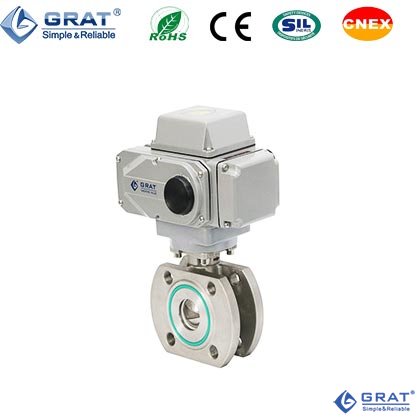

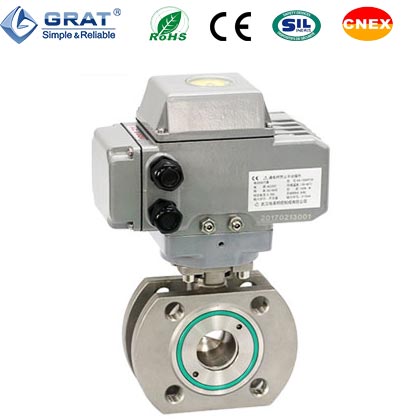

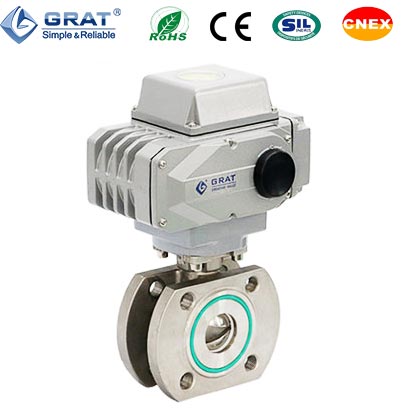

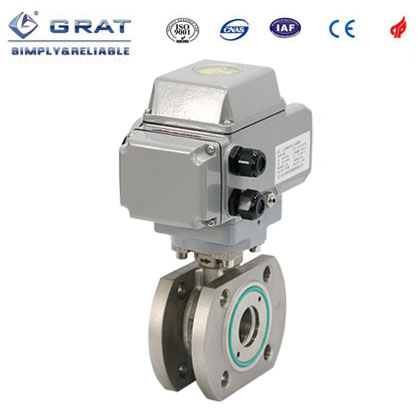

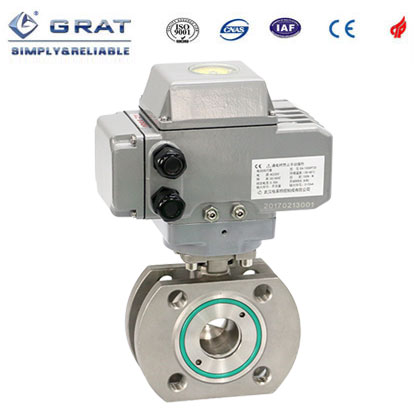

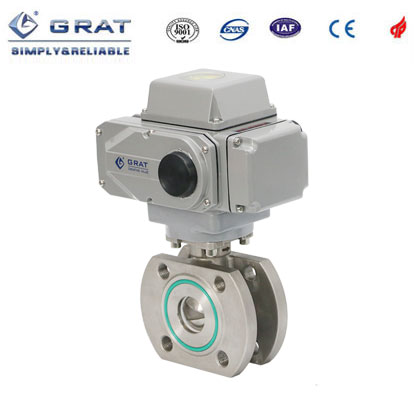

产品名称:电动真空V型球阀
产品简介:
    电动真空V型球阀是利用电动装置驱动由体作旋转运动,达到接通或切断气流目的的一种阀门。它具有高流导,连接形式多样等特点,是真空和压力能同时兼用的一种阀门。
    适用的介质为空气及弱腐蚀性气体。是乳品、酒业、生物工程、食品、制药、饮料、化工、化妆品等领域的常选阀门。并已广泛应用于新能源行业及半导体产业。
适用范围
16×105~6.7×10-4Pa(螺纹连接)
6×105~6.7×10-4Pa(螺纹连接)
40×105~6.7×10-4Pa(螺纹连接)
105~6.7×10-4(快卸法兰)
阀门漏率
≤6.7×10-5Pa.L/S
介质温度
-30~+150℃(聚四氟乙烯PTFE)
-30~+260℃(对位聚苯PPL)
动作时间
4S、10S、20S、30S
安装状态
任意Any
电源
常规出厂:AC220V/50HZ
可选:AC110V、DC24V
信号反馈
常规出厂:阀位指示器
可选:智能型(控制信号4-20mA)

阀体、阀盖、阀杆、球体
不锈钢
密封件
聚四氟乙烯、对位聚苯、氟橡胶

   1、电动真空V型球阀外形及连接尺寸(单位:毫米)

   2、电动真空V型球阀螺纹连接尺寸(图1)

型号
DN
G
L
H
10G
10
3/8〃
70
166
16G
16
1/2〃
70
166
25G
25
1〃
91
182
32G
32
1-1/4〃
108
187
40G
40
1-1/2〃
123
195
50G
50
2〃
138
236
63G
63
2-1/2〃
185
258
80G
80
3〃
210
304
100G
100
4〃
268
336

   3、电动真空V型球阀焊接连接尺寸(图2)

型号
DN
D
L
H
10H
10
17.5
70
166
16H
16
22.7
70
166
25H
25
33.5
91
182
32H
32
42
108
187
40H
40
48.5
123
195
50H
50
60.5
138
236
63H
63
76.5
185
258
80H
80
90
210
304
100H
100
106.5
268
336

   4、电动真空V型球阀快卸法兰尺寸(图3)

型号
DN
D
D1
L
H
10KF
10
30
12.2
94
166
16KF
16
30
17.2
104
166
25KF
25
40
26.2
114
182
32KF
32
55
34.2
140
187
40KF
40
55
41.2
165
195
50KF
50
75
52.2
175
236

   5、电动真空V型球阀活套法兰尺寸(图4)

型号
DN
D
Do
L
n-φc
H
10F
10
55
40
94
4-φ6.6
166
16F
16
60
45
104
4-φ6.6
166
25F
25
70
55
114
4-φ6.6
182
32F
32
90
70
140
4-φ9
187
40F
40
100
80
165
4-φ9
195
50F
50
110
90
175
4-φ9
236
63F
63
130
110
195(186)
4-φ9
258
80F
80
145
125
220(203)
8-φ9
304
100F
100
165
145
280(220)
8-φ9
336

   注:括号内惊起为两片式结构的长度。


 6、电动真空V型球阀与管道的安装示意图

控制电路 型号代码 电路图 视频地址
开关动作模式:通过交流开
关量实现开启,关闭操作,
并输出一组只是全开,全闭
的有源位置信号。
S 点击查看
开关动作模式:输出无源触
点信号。
结构:带两个中间位置开关。
MS 点击查看
开关动作模式:输出
0~1000Ω反馈信号。
结构:带500Ω或1KΩ电位
器。
PIU 点击查看
开关动作模式:通过开关电
路控制阀门开启角度与电位
器阻值对应,并同时实现中
间位置控制功能。
结构:带电位器和中间位置
开关。
SP 点击查看
开关动作模式:输出4~
20mA阀位反馈信号。
结构:带1KΩ电位器和R/I变
换器。
CPT 点击查看
调节动作模式:输入4~20mA控制信号,输出4~20mA阀位反馈信号。
结构:带1kΩ电位器和控制
模块(伺服放大器)。
PCU 点击查看
通过外部交流电源向电路输
出直流开关量控制开启,
关闭程序,并输出一组对应
全开,全闭位置的无源触点
信号。
G 点击查看
通过外部三相电源倒相电路
输出三相交流开关量控制开
启,关闭操作并输出一组对
应全开,全闭位置的无源触
电信号。
H 点击查看
