所属类别:电动调节阀

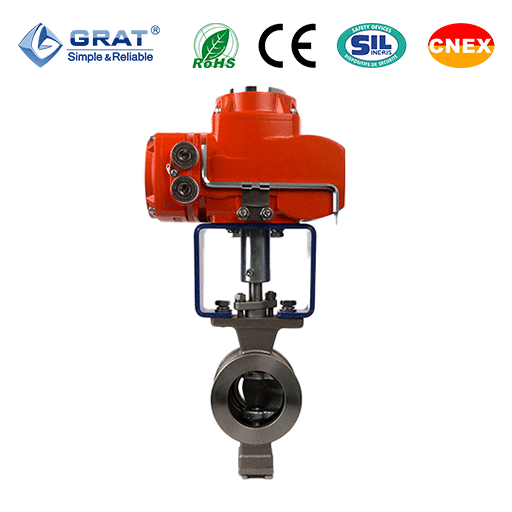

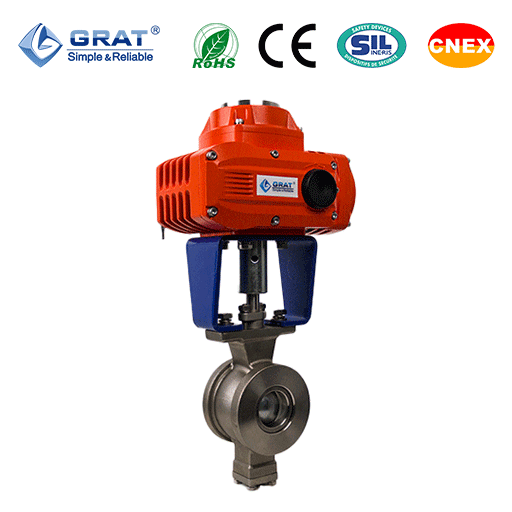

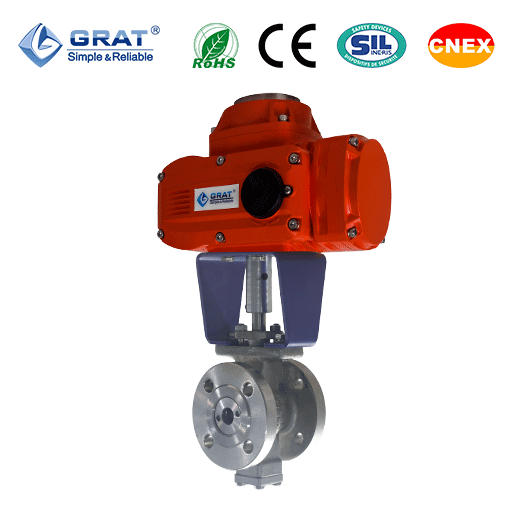

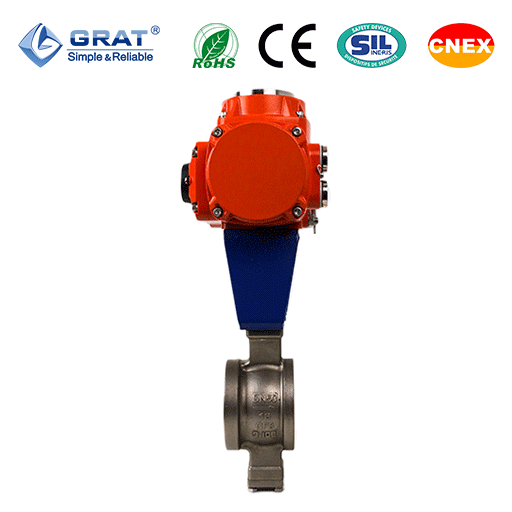

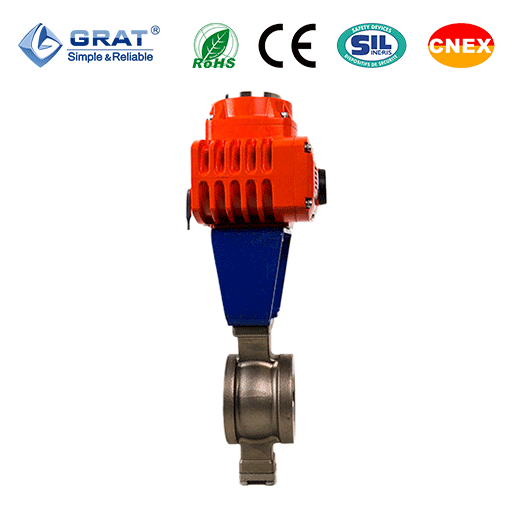

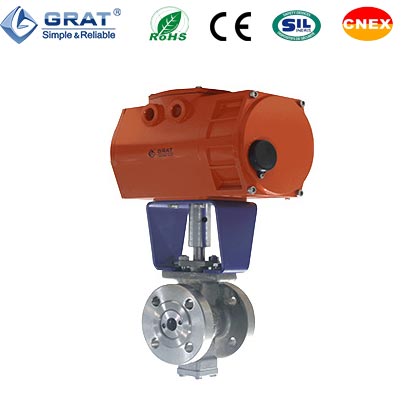

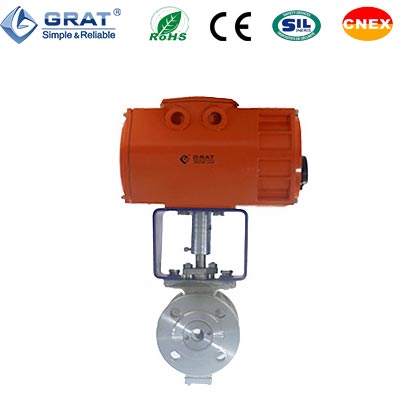

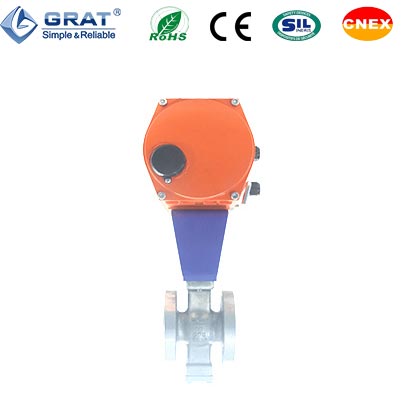

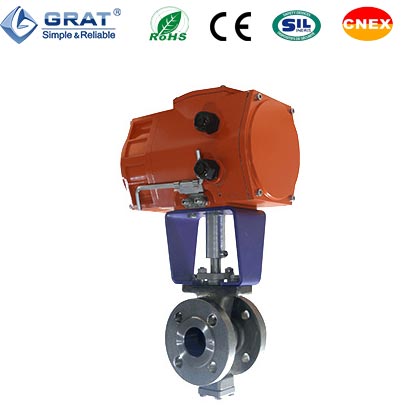

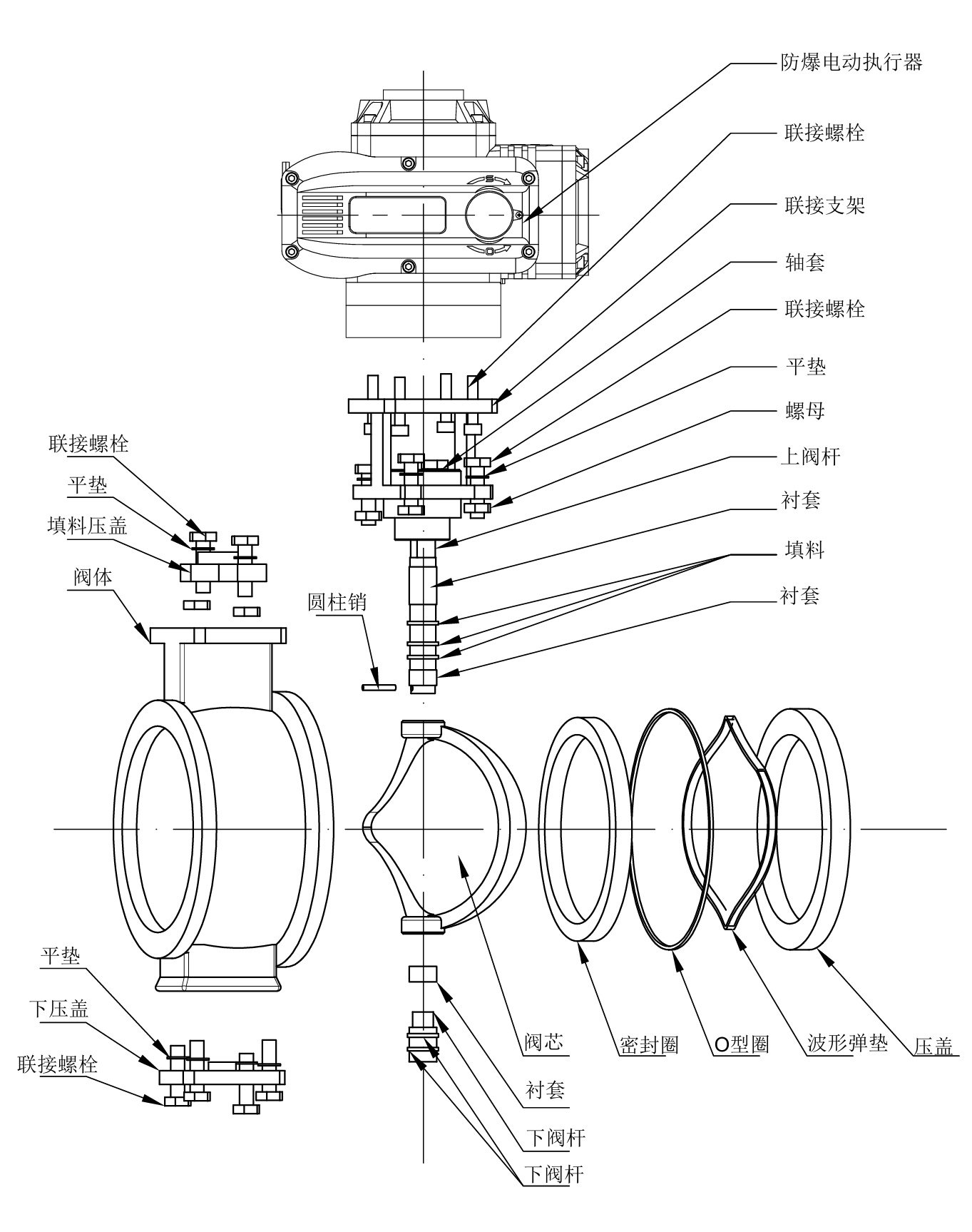

产品名称:电动防爆V型硬密封调节阀
产品简介:
电动防爆V型硬密封调节阀具有卓越的调节性能特别适用于(矿浆、纸浆)高温蒸汽调节等各种工业领域的高精度调节环节。实现管道中介质流量调节。
①阀座与阀芯之间形成的剪刀口,能够轻松切断管道内的各种杂质,有效保证管路的畅通。
②高性能硬密封采用司泰来堆焊合金密封圈,耐高温可达350℃
③固定式球阀的阀杆球芯一体,有效解决机械回差问题,回转误差≤0.5%。
④独特的长阀杆阀体结构,有效增加执行机构与高温介质距离,散热性能更好。
公称通径 | DN50~DN1200 | |||||||
工作电源 | AC110V,AC220V,AC380V,DC24V | |||||||
公称压力 | 0.6/1.0/1.6/2.5/4.0MPa | |||||||
控制方式 | 调节或开关控制 | |||||||
气动作用方式 | 单作用(带弹簧复位)或双作用 | |||||||
连接方式 | 对夹式/法兰式(备选) | |||||||
密封形式 | 金属硬密封 | |||||||
试验压力 | 密封 | 0.66 | 1.1 | 1.76 | 2.2 | 2.75 | 4.4 | 5.5 |
壳体 | 0.9 | 1.5 | 2.4 | 3.0 | 3.75 | 6.0 | 7.5 | |
适用温度 | ≤540℃ | |||||||
适用介质 | 水、油、气及各种高温或含杂质的介质 | |||||||
阀体材质 | 碳钢、CF8不锈钢、CF8M不锈钢、CF3M不锈钢 | |||||||
阀板材质 | 碳钢、CF8不锈钢、CF8M不锈钢、CF3M不锈钢 | |||||||
密封圈材质 | 各种不锈钢复合体 | |||||||
填料材质 | 柔性石墨 | |||||||
防护等级 | IP67 | |||||||
设计与制造标准 | GB/T 12238-2008、API 609 | |||||||
检查与实验标准 | GB/T 13927-2008、API 598 | |||||||
法兰连接标准 | GB/T 9124.1-2019 GB/T 9124.2-2019 、ASME B16.50及ASME B16.47 |
1、对夹式电动防爆V型硬密封调节阀(球阀)安装尺寸图表
通径DN(mm) | 直径英寸 | A | φD | H1 | H2 | H | W1 | W2 |
15 | 1/2" | 62 | 54 | 74 | 75 | 420 | 217 | 150 |
20 | 3/4" | 62 | 54 | 74 | 75 | 420 | 217 | 150 |
25 | 1" | 62 | 54 | 74 | 75 | 420 | 217 | 150 |
32 | 1 1/4" | 62 | 78 | 80 | 75 | 430 | 217 | 150 |
40 | 1 1/2" | 62 | 82 | 85 | 75 | 435 | 217 | 150 |
50 | 2" | 75 | 100 | 87 | 95 | 459 | 217 | 150 |
65 | 2 1/2" | 80 | 120 | 105 | 115 | 489 | 217 | 150 |
80 | 3" | 100 | 131 | 115 | 125 | 544 | 268 | 180 |
100 | 4" | 115 | 158 | 125 | 125 | 454 | 268 | 180 |
125 | 5" | 130 | 180 | 140 | 155 | 594 | 268 | 180 |
150 | 6" | 160 | 216 | 153 | 165 | 624 | 268 | 180 |
200 | 8" | 200 | 260 | 200 | 195 | 704 | 268 | 180 |
250 | 10" | 240 | 325 | 225 | 225 | 754 | 268 | 180 |

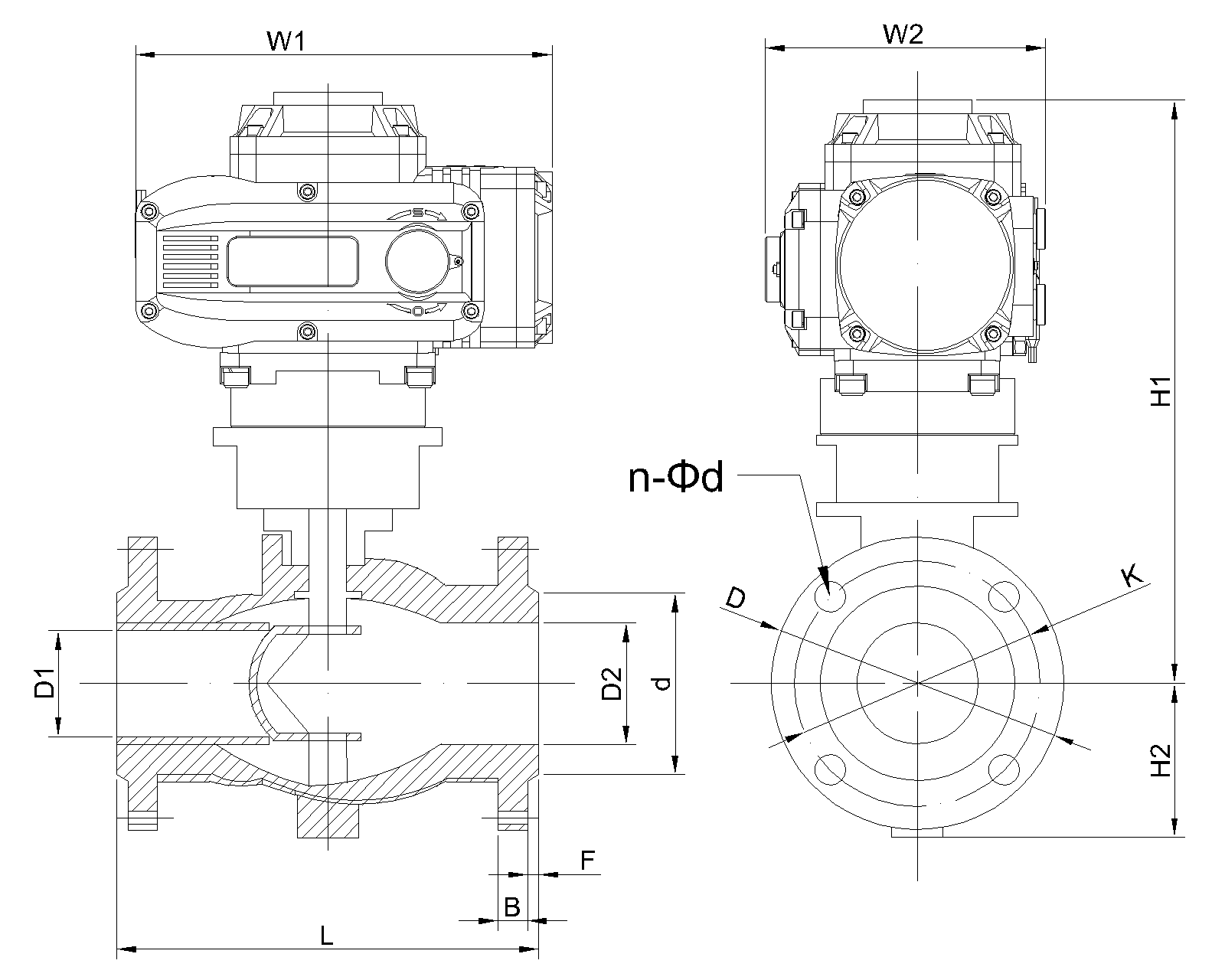

通径DN(mm) | 直径英寸 | D1 | D2 | d | K | D | n-φd | B | F | L | H1 | H2 | W1 | W2 |
15 | 1/2" | 15 | 28 | 45 | 65 | 95 | 4-Φ14 | 14 | 2 | 102 | 320 | 55 | 217 | 150 |
20 | 3/4" | 15 | 28 | 55 | 75 | 105 | 4-Φ14 | 14 | 2 | 102 | 330 | 60 | 217 | 150 |
25 | 1" | 20 | 40 | 66 | 85 | 115 | 4-Φ14 | 14 | 2 | 102 | 340 | 65 | 217 | 150 |
32 | 1 1/4" | 25 | 46 | 78 | 100 | 135 | 4-Φ18 | 16 | 2 | 114 | 350 | 75 | 217 | 150 |
40 | 1 1/2" | 32 | 54 | 85 | 110 | 145 | 4-Φ18 | 16 | 2 | 114 | 360 | 80 | 217 | 150 |
50 | 2" | 40 | 65 | 100 | 125 | 160 | 4-Φ18 | 16 | 2 | 124 | 369 | 85 | 217 | 150 |
65 | 2 1/2" | 50 | 80 | 120 | 145 | 180 | 4-Φ18 | 18 | 2 | 145 | 379 | 100 | 217 | 150 |
80 | 3" | 65 | 100 | 135 | 160 | 195 | 8-Φ18 | 20 | 2 | 165 | 390 | 105 | 268 | 180 |
100 | 4" | 80 | 110 | 155 | 180 | 215 | 8-Φ18 | 20 | 2 | 194 | 450 | 115 | 268 | 180 |
125 | 5" | 100 | 135 | 185 | 210 | 245 | 8-Φ18 | 22 | 3 | 210 | 454 | 130 | 268 | 180 |
150 | 6" | 125 | 165 | 210 | 240 | 280 | 8-Φ23 | 24 | 3 | 229 | 474 | 150 | 268 | 180 |
200 | 8" | 160 | 205 | 265 | 295 | 335 | 12-Φ23 | 26 | 3 | 243 | 504 | 175 | 268 | 180 |
250 | 10" | 210 | 260 | 320 | 355 | 405 | 12-Φ26 | 30 | 3 | 297 | 544 | 220 | 268 | 180 |
300 | 12" | 250 | 322 | 375 | 410 | 460 | 12-Φ26 | 30 | 3 | 340 | 624 | 250 | 268 | 180 |
控制电路 | 型号代码 | 电路图 | 视频地址 |
开关动作模式:通过交流开 关量实现开启,关闭操作,
并输出一组只是全开,全闭 的有源位置信号。 | S | 点击查看 | |
开关动作模式:输出无源触 点信号。 结构:带两个中间位置开关。 | MS | 点击查看 | |
开关动作模式:输出 0~1000Ω反馈信号。
结构:带500Ω或1KΩ电位 器。 | PIU | 点击查看 | |
开关动作模式:通过开关电
路控制阀门开启角度与电位
器阻值对应,并同时实现中 间位置控制功能。
结构:带电位器和中间位置 开关。 | SP | 点击查看 | |
开关动作模式:输出4~ 20mA阀位反馈信号。 结构:带1KΩ电位器和R/I变
换器。 | CPT | 点击查看 | |
调节动作模式:输入4~20mA控制信号,输出4~20mA阀位反馈信号。 结构:带1kΩ电位器和控制 模块(伺服放大器)。 | PCU | ![]() | 点击查看 |
通过外部直流电源向电路输 出直流开关量控制开启, 关闭程序,并输出一组对应 全开,全闭位置的无源触点 信号。 | G | ![]() | 点击查看 |
通过外部直流电源向电路输出模拟量信号控制开启,关闭程序,并输出一组对应全开,全闭位置的模拟量信号。 | PCU-DC24 | ![]() | |
通过外部三相电源倒相电路 输出三相交流开关量控制开 启,关闭操作并输出一组对 应全开,全闭位置的无源触 电信号。 | H | ![]() | 点击查看 |
数字模块-DC-电路图 | DC | ![]() | |
数字模块-AC-电路图 | AC | ![]() |
