所属类别：电动执行器
产品名称：防爆快开电动执行器(防爆快开电动执行机构)
产品简介: 防爆快开执行器兼具防爆安全性能与快速开关功能，是专为特殊工况设计的一体化执行机构。其采用特殊结构设计的外壳、电机及专用密封部件，可有效防止电火花或高温引发爆炸风险，已通过 CNEx 权威认证，认证等级达 Ex db ⅡC T6 Gb，适用于石油化工厂、煤矿、制药厂等各类危险区域。同时，该执行器适配快开需求的电动球阀、电动蝶阀等角行程电动快速开关阀门，针对压力高、压差大且电磁阀无法满足使用要求的快开场景，能实现精准、高效的阀门控制，广泛应用于危险环境下的管道及设备流体控制系统。
1、防爆安全保障
防爆等级达到行业最高等级 Ex db ⅡC T6 Gb，适用于易燃易爆环境。
2、结构性防爆设计
隔爆接合面尺寸、间隙符合规范要求，各腔室间线缆通道采用环氧树脂浇封，整体隔爆构造有效控制内部燃爆。
3、系统化质量检测
完成机械强度、压力耐受、温度变化、热稳定性及防护等级系列测试，设备可靠性经过严格验证，品质有保障。
DDS开关调试专利技术：
旋转刻度盘顶部旋钮即可轻松完成电动执行机构
与阀门连接后的电气、机械位置校准调试！
从原来5步调试到DDS技术的1步到位！我们懂你的烦恼
简单的一步调试，只需要一个内六角扳手按照你预设的角度
轻松旋转刻度盘上的调试螺钉到达位置。
DDS开关调试技术专利号：ZL2014 2 0595730.6
| 防爆快开电动执行器 | |||||
| 型号 | EA-20-Ex | EA-50-Ex | EA-100-Ex | EA-200-Ex | |
| 输出扭矩 | 20N·m | 50N·m | 100N·m | 200N·m | |
| 推荐 适配 阀体 | 球阀 | DN15-20 | DN20-40 | DN50-65 | DN65-80 |
| 蝶阀 | DN32-40 | DN40-50 | DN50-125 | DN150-200 | |
| 动作时间 | 3S/4S/6S | 4S/6S | 6S/7S | 6S/8S | |
| 回转角度 | 0~90° | 0~90° | 0~90° | 0~90° | |
| 电机功率 | AC24V | 10W | 25W | ||
| AC110V | 10W | 25W | 40W | 90W | |
| AC220V | 10W | 25W | 40W | 90W | |
| AC380V | 6W | 15W | 30W | 40W | |
| DC24V | 13W | 25W | 40W | 70W | |
| 额定电流 | AC24V | 1.5A | 2.12A | ||
| AC110V | 0.24A | 0.57A | 0.63A | 1.12A | |
| AC220V | 0.15A | 0.30A | 0.35A | 0.64A | |
| AC380V | 0.07A | 0.10A | 0.19A | 0.29A | |
| DC24V | 1.28A | 2.03A | 3.12A | 7.8A | |
| 整机重量 | 4.5Kg | 5.0Kg | 9.0Kg | 9.5Kg | |
| 绝缘电阻 | ≥50MΩ/500VDC | ||||
| 耐压等级 | DC24V: 500V 1分钟 AC110V: 1000V 1分钟 AC220V: 1500V 1分钟 AC380V: 2000V 1分钟 | ||||
| 防护等级 | IP67 | ||||
| 防爆等级 | Ex db ⅡC T6 Gb，Ex tb ⅢC T80℃ Db | ||||
| 安装方位 | 360°可调 | ||||
| 电气接口 | 2-M20x1.5防爆堵头使用时用户根据选用电缆加装相应的防爆电缆接头 | ||||
| 控制电路 | S型/MS型/PIU型/SP型/PCU型/CPT型/G型/H型 | ||||
| 选装功能 | ◆除湿加热器◆无源触点开关◆过力矩保护◆现场保护单元 | ||||
| 检测标准 | JB/T8219-2016, GB/T 3836.1-2021, GB/T 3836.2-2021 | ||||
EA-20/50-Ex 防爆系列外形尺寸
| 标准 |  |
| 直装 |  |
EA-100/200-Ex 防爆系列外形尺寸
| 标准 |  |
| 直装 |  |

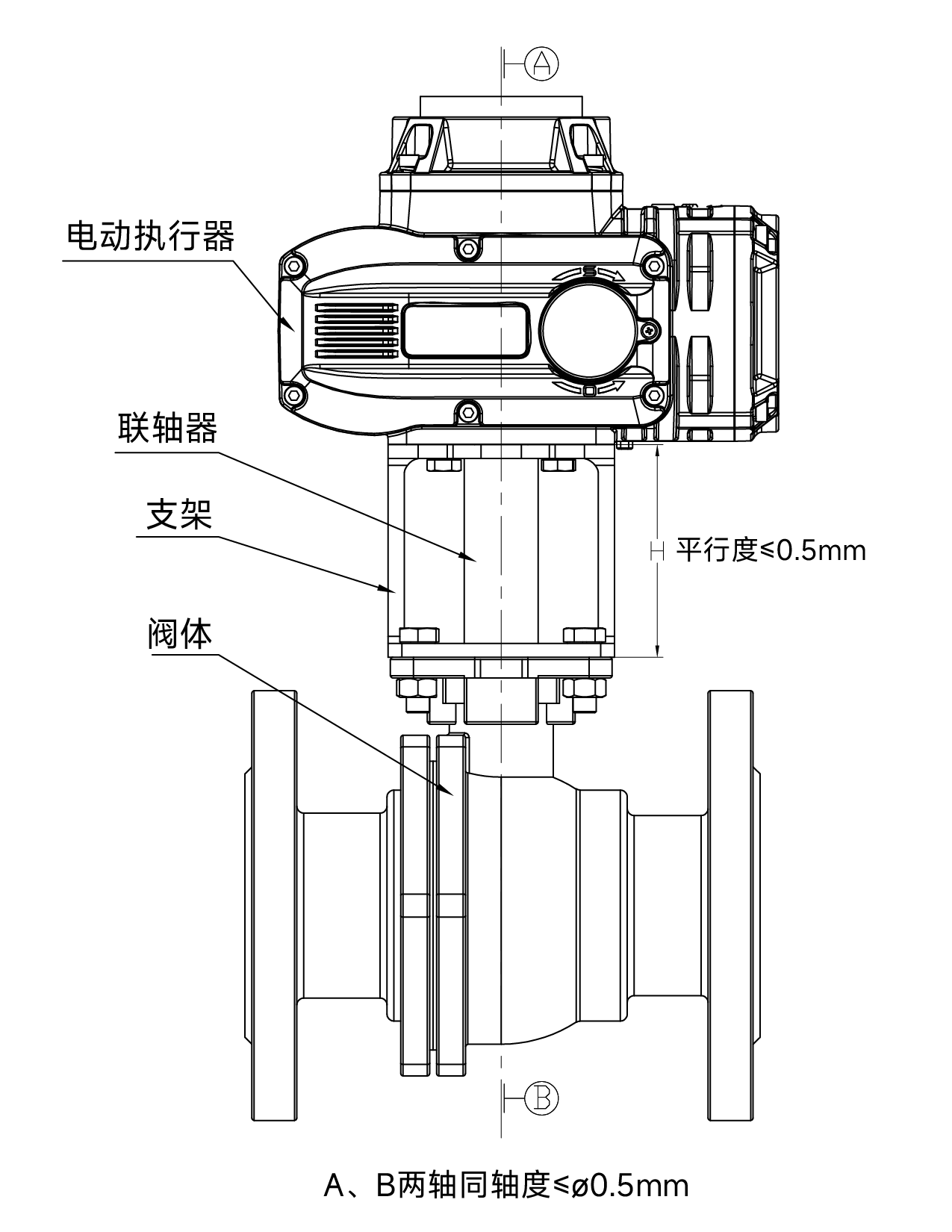

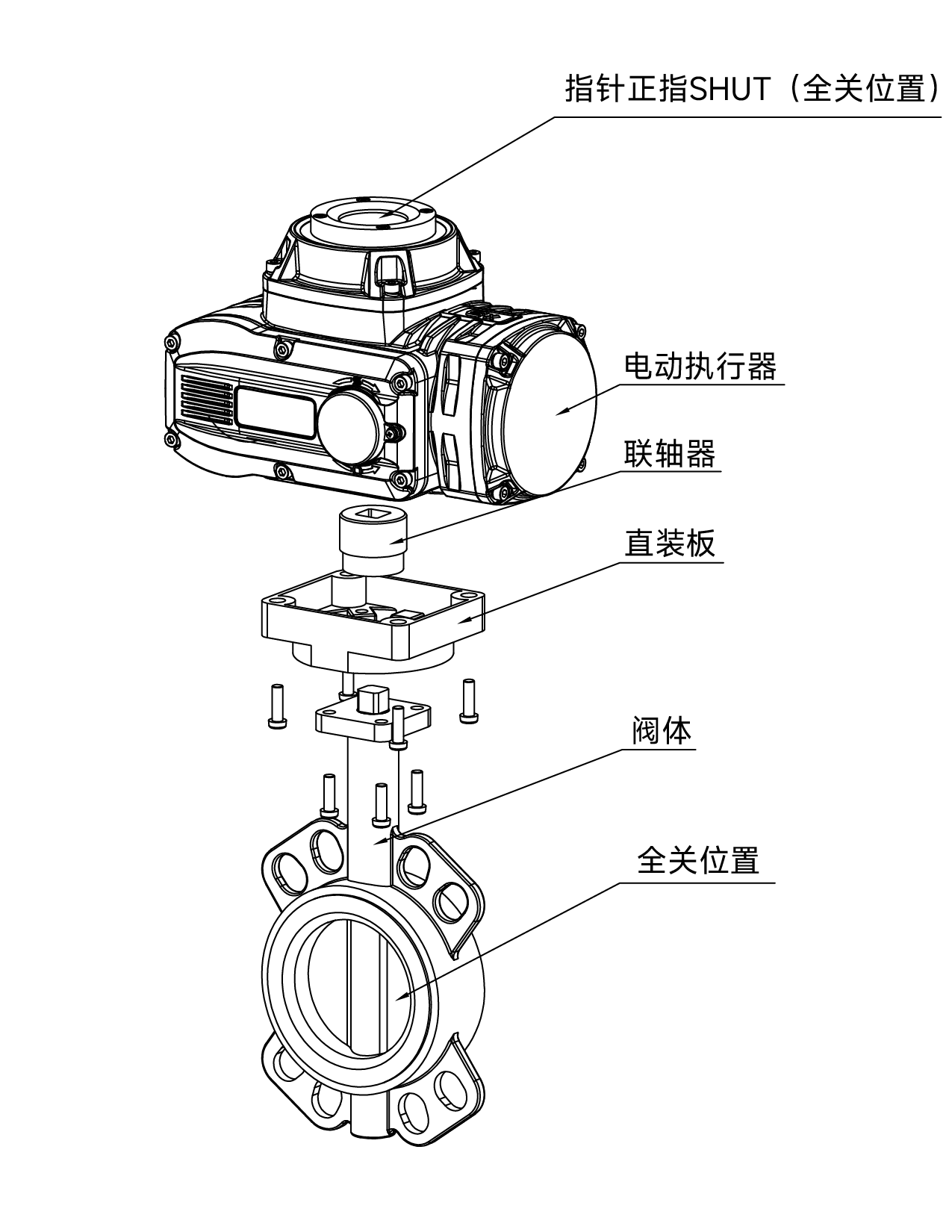

阀体装配示意图
| 控制电路 | 型号代码 | 电路图 | 视频地址 |
开关动作模式：通过交流开 关量实现开启，关闭操作，
并输出一组只是全开，全闭 的有源位置信号。 | S |
| 点击查看 |
开关动作模式：输出无源触 点信号。 结构：带两个中间位置开关。 | MS |
| 点击查看 |
开关动作模式：输出 0～1000Ω反馈信号。
结构：带500Ω或1KΩ电位 器。 | PIU |
| 点击查看 |
开关动作模式：通过开关电
路控制阀门开启角度与电位
器阻值对应，并同时实现中 间位置控制功能。
结构：带电位器和中间位置 开关。 | SP |
| 点击查看 |
开关动作模式：输出4～ 20mA阀位反馈信号。 结构：带1KΩ电位器和R/I变
换器。 | CPT |
| 点击查看 |
|
调节动作模式：输入4～20mA控制信号，输出4～20mA阀位反馈信号。 结构：带1kΩ电位器和控制 模块（伺服放大器）。 | PCU |  | 点击查看 |
|
通过外部直流电源向电路输 出直流开关量控制开启， 关闭程序，并输出一组对应 全开，全闭位置的无源触点 信号。 | G |  | 点击查看 |
| 通过外部直流电源向电路输出模拟量信号控制开启，关闭程序，并输出一组对应全开，全闭位置的模拟量信号。 | PCU-DC24 |  | |
|
通过外部三相电源倒相电路 输出三相交流开关量控制开 启，关闭操作并输出一组对 应全开，全闭位置的无源触 点信号。 | H |  | 点击查看 |
| 数字模块-DC-电路图 | DC |  | |
| 数字模块-AC-电路图 | AC |  |
