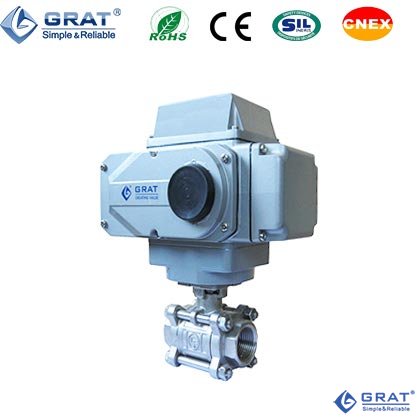

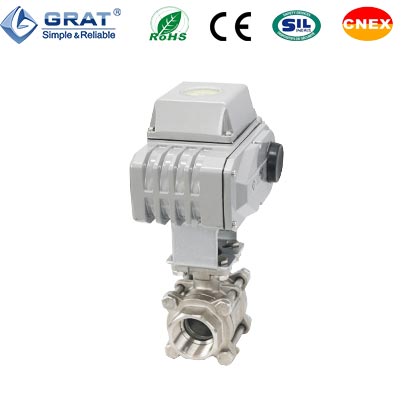

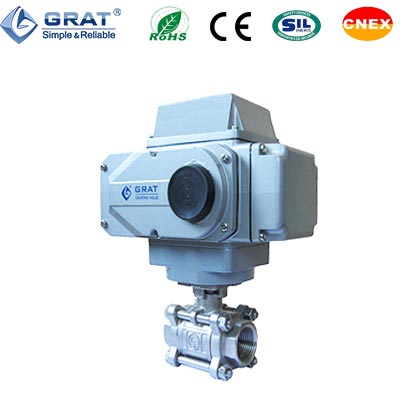

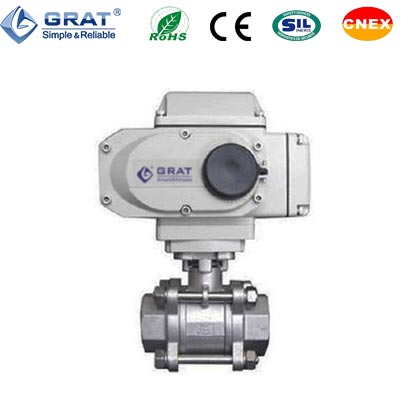

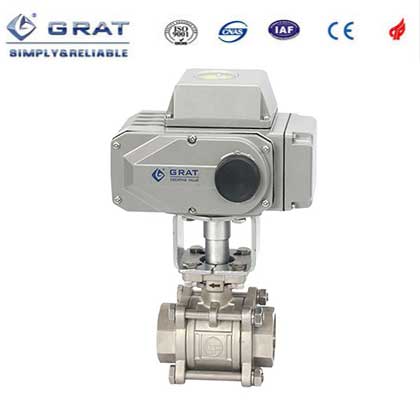

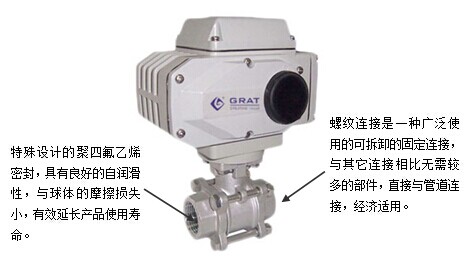

内螺纹电动球阀

所属类别:电动球阀
产品名称:内螺纹电动球阀
产品简介:

    内螺纹电动球阀,应用于各种对于安装尺寸和体积有较大限制的工艺场合。

    成功应用于多个工业领域,如空调系统、消防系统、水处理系统、管路吹扫、分析仪器、烟气采样等行业。

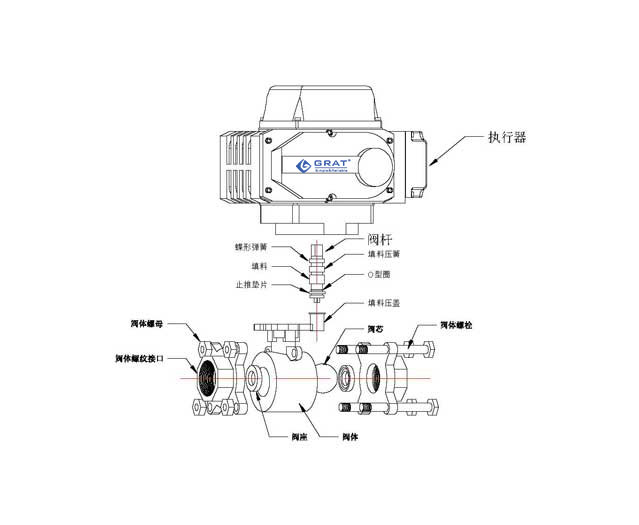

内螺纹电动球阀外形图
1、DDS开关调试专利技术
  旋转刻度盘顶部旋钮即可轻松完成电动执行机构与阀门连接后的电气、机械位置校准调试!
  从原来5步调试到DDS技术的1步到位!我们懂你的烦恼
  简单的一步调试,只需要一个内六角扳手按照你预设的角度
  轻松旋转刻度盘上的调试螺钉到达位置。
  DDS开关调试技术专利号:ZL2014 2 0595730.6
2、PPD专利定位技术
  定位精度提高5倍达到±0.1%,电位器使用寿命提高2倍达到100万次。
   PPD专利定位技术专利号:ZL2010 2 0225919.8
3、超过10万次的现场无故障运转寿命,让您的系统运转可靠无忧!
 电动执行器10万次寿命检测报告(如右图)

    4、适用于开关和调节动作等多种控制方式。
    5、体积小,重量轻,方便管道上各角度安装,适用各种复杂管道、工况需求。
    6、具有自洁功能,有效保证管路的畅通。流道简单,相对于电磁阀产品结构的S型流道,具有流通阻力小,无卡阻。
    7、内螺纹电动球阀具有自锁(自保持阀位)功能。
    8、结构简单,性能可靠。广泛替代各种小口径电磁阀产品。


工作电源

AC110VAC220VAC380VDC24V

公称通径

DN15~DN100

环境温度

-30℃-220℃

公称压力

PN1.6-6.4MPa

控制方式

开关切断(开关两位控制)、智能调节(4~20mA模拟量信号控制)

流量特性

等百分比或线性

配置执行机构

角行程电动执行机构

连接方式

内螺纹丝扣连接

阀体材质

WCB SUS304不锈钢、SUS316不锈钢

阀芯材质 SUS304不锈钢、SUS316不锈钢

密封材质

PTFE,PPL等

执行器材质

铸铝合金

防护等级

IP67

安装方式

任意角度安装(为延长寿命最好水平或倾斜安装)

设计与制造标准

GB12237-2007  API 6D

检验标准

API 598




O型球阀CV值
规格 开度
20% 30% 50% 70% 80% 100%
1/2" DN15 0.2  0.7  2.4  8.9  12.3  18
3/4" DN20 0.5  1.6  5.2  17.6  25.5  36
1" DN25 0.9  2.2  7.2  23.8  32.9  48
1-1/4" DN32 1.5  3.9  13.5  46.5  70.7  93
1-1/2" DN40 2.6  6.7  23.6  83.4  120.3  165
2" DN50 4.6  9.2  29.5  104.0  156.0  207
2-1/2" DN65 7.8  20.5  65.8  216.3  330.1  450
3" DN80 15.2  34.2  106.2  382.4  563.8  780
4" DN100 28.3  65.9  204.6  682.0  1005.0  1360
5" DN125 32.1  84.6  254.2  885.3  1258.0  1700
6" DN150 48.6  128.2  393.0  1352.0  1918.0  2600
8" DN200 81.5  210.0  626.0  2185.0  3110.0  4200

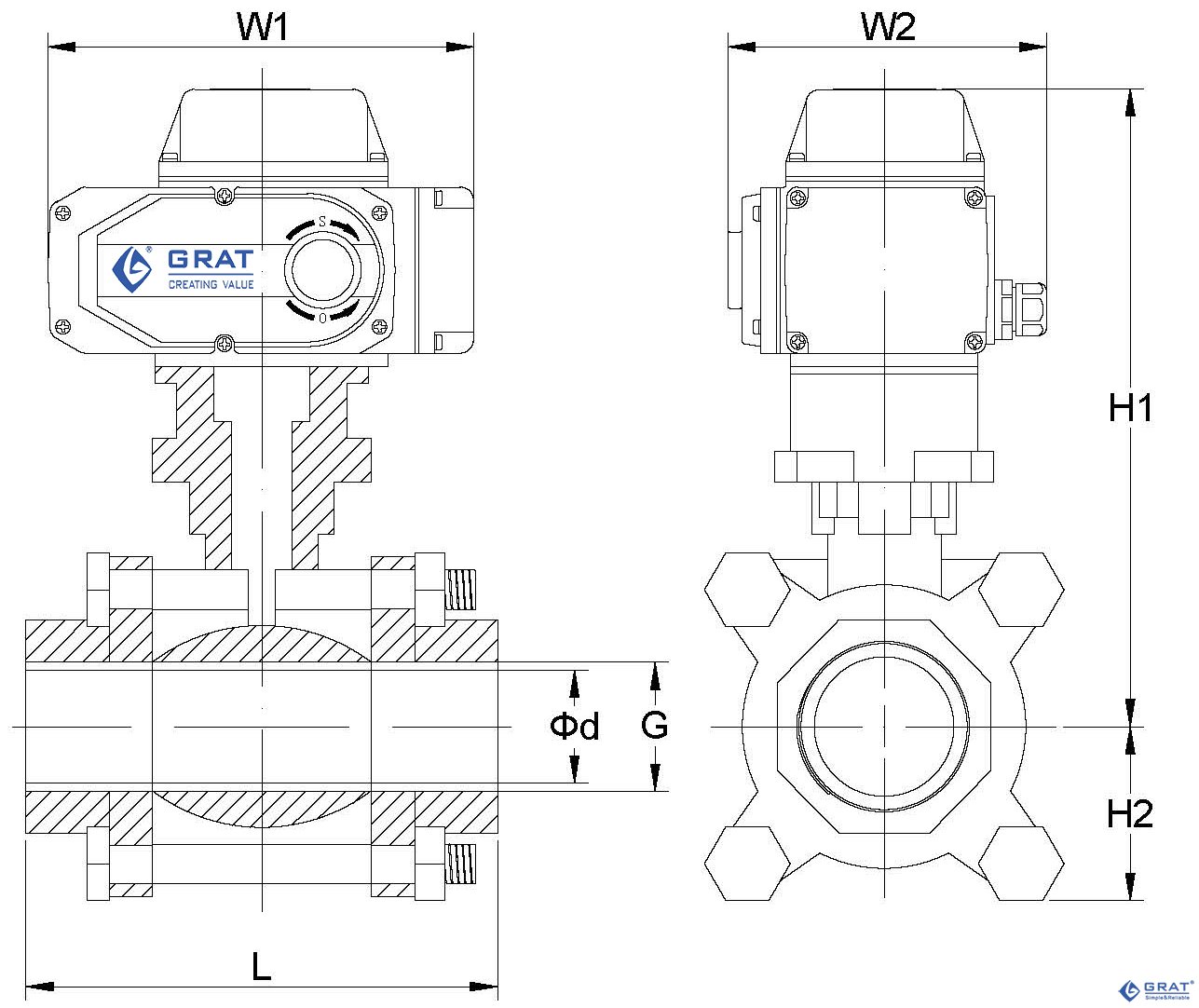

    1.内螺纹电动球阀外形图和连接尺寸

   设计标准:Mss sp-110
   螺纹标准:ASME B1.20.1,BS21
   DIN 2999/259,ISO 228/1
   JIS B 0203,ISO 7/1             单位:(mm)

通径
(DN)

L

G

Φd

H2

H1

W1

W2

15

73

螺纹

标准


NPT



BSP


DIN


etc

15

38

202.5

196

145

20

80

20

45

204

196

145

25

90

25

55

214

196

145

32

110

32

60

228

196

145

40

120

38

75

237

196

145

50

140

50

83

245

196

145

65

185

64

96

272

196

145

80

205

72

106

313

255

182

100

240

100

118

332

255

182





控制电路 型号代码 电路图 视频地址
开关动作模式:通过交流开
关量实现开启,关闭操作,
并输出一组只是全开,全闭
的有源位置信号。
S 点击查看
开关动作模式:输出无源触
点信号。
结构:带两个中间位置开关。
MS 点击查看
开关动作模式:输出
0~1000Ω反馈信号。
结构:带500Ω或1KΩ电位
器。
PIU 点击查看
开关动作模式:通过开关电
路控制阀门开启角度与电位
器阻值对应,并同时实现中
间位置控制功能。
结构:带电位器和中间位置
开关。
SP 点击查看
开关动作模式:输出4~
20mA阀位反馈信号。
结构:带1KΩ电位器和R/I变
换器。
CPT 点击查看
调节动作模式:输入4~20mA控制信号,输出4~20mA阀位反馈信号。
结构:带1kΩ电位器和控制
模块(伺服放大器)。
PCU 点击查看
通过外部交流电源向电路输
出直流开关量控制开启,
关闭程序,并输出一组对应
全开,全闭位置的无源触点
信号。
G 点击查看
通过外部三相电源倒相电路
输出三相交流开关量控制开
启,关闭操作并输出一组对
应全开,全闭位置的无源触
电信号。
H 点击查看

数字模块-DC-电路图 DC
数字模块-AC-电路图 AC
