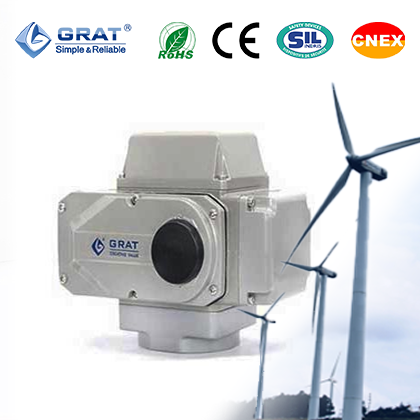

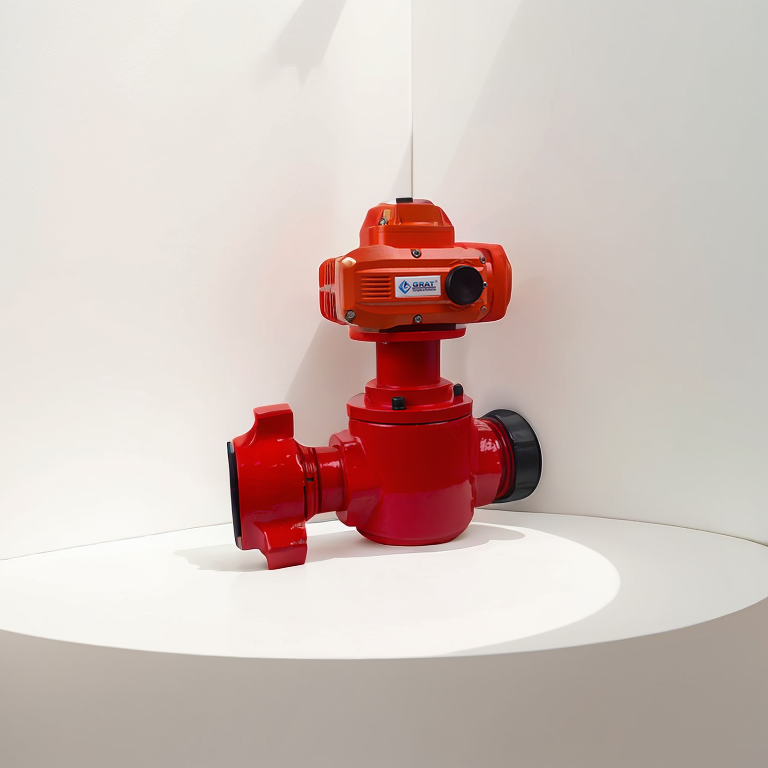

智能型电动执行器

所属类别:电动执行器

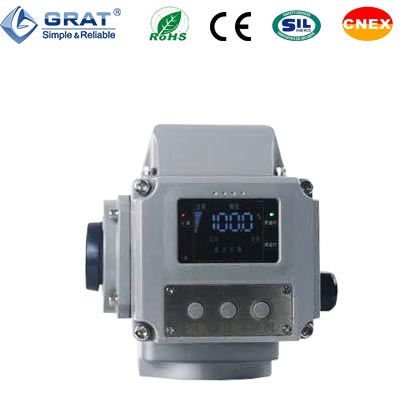

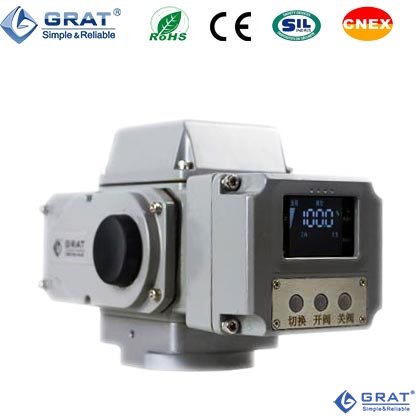

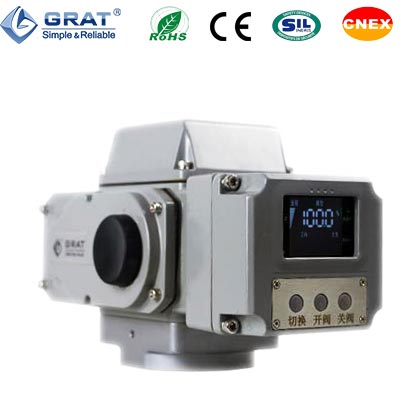

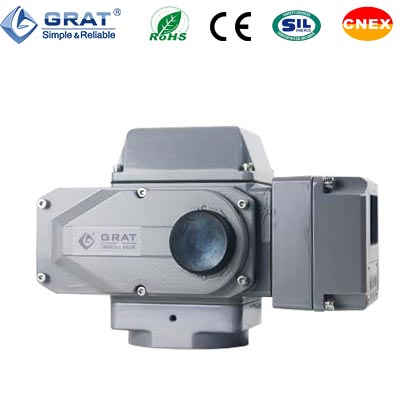

产品名称:智能型电动执行器
产品简介:
智能型角行程电动执行器在自动调节系统中,根据调节仪表信号的变化,执行0~90°旋转来驱动阀门控制开度,可通过RS485通讯进行远程控制,也可以切换为本地进行手动控制。
以交流电或直流电为动力,直接接收计算机或仪表等输出的数字信号、4-20mADC或0-10VDC标准模拟信号,实现对电动阀门的智能控制和精确定位。
智能型角行程电动执行器适配各种角行程阀门(球阀、蝶阀、旋塞阀等)与阀门共同构成电动调节阀电动球阀电动蝶阀等工业自控电动阀门。

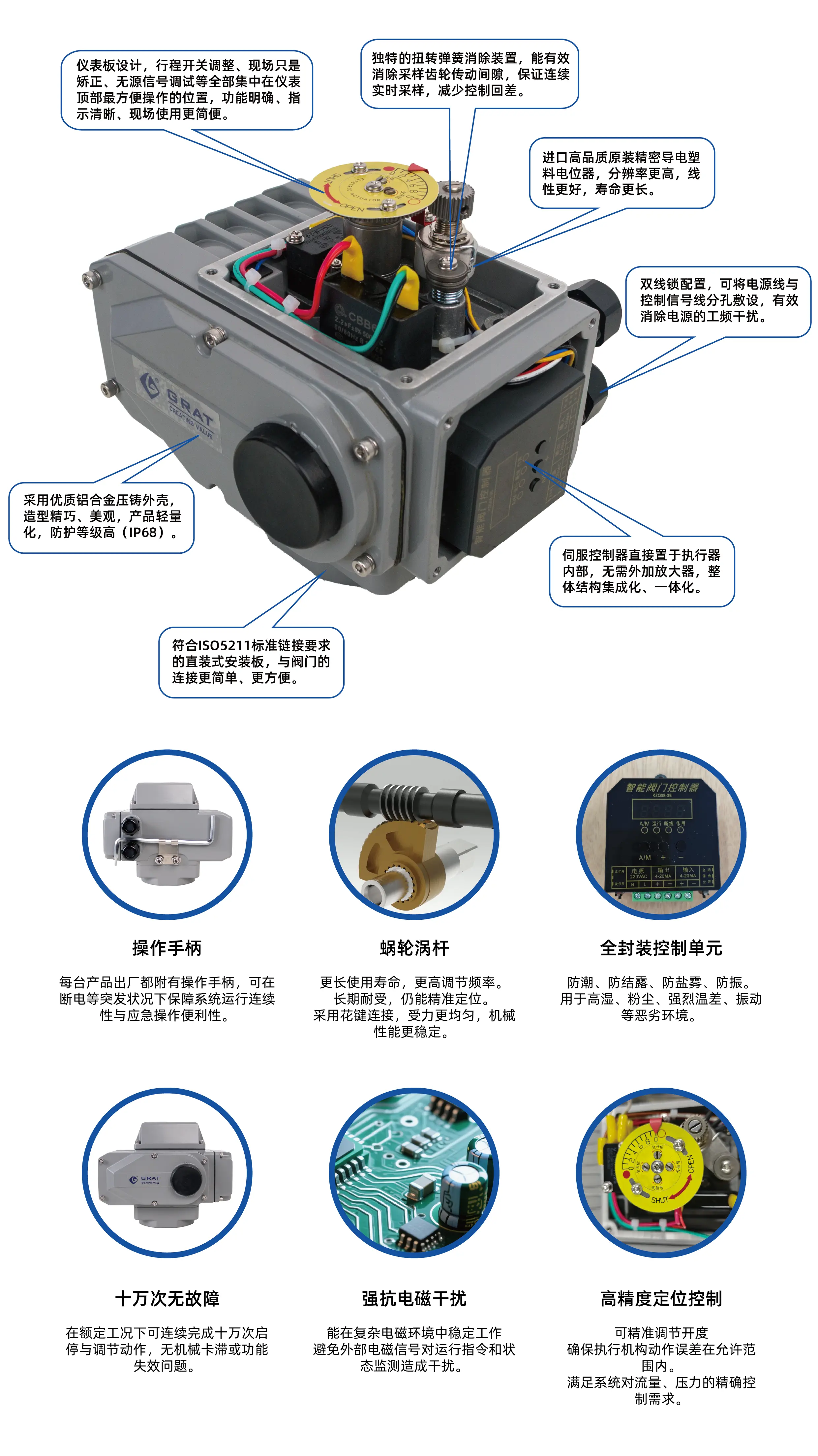

 1、DDS开关调试专利技术
  旋转刻度盘顶部旋钮即可轻松完成电动执行机构与阀门连接后的电气、机械位置校准调试!
  从原来5步调试到DDS技术的1步到位!我们懂你的烦恼
  简单的一步调试,只需要一个内六角扳手按照你预设的角度
  轻松旋转刻度盘上的调试螺钉到达位置。

  DDS开关调试技术专利号:ZL2014 2 0595730.6
  定位精度提高5倍达到±0.1%,电位器使用寿命提高2倍达到100万次。
   PPD专利定位技术专利号:ZL2010 2 0225919.8
3、超过10万次的现场无故障运转寿命,让您的系统运转可靠无忧!
 电动执行器10万次寿命检测报告(如右图)
执行器寿命10万次

    4、体积小,重量轻,方便管道上各角度安装,适用各种复杂管道、工况需求。
    5、执行器密封标准为执行器整体浸入水中,无气泡泄漏。适合户外露天工况。
    6、产品电气元件及各种精密零件,均采用进口部件,有效保证产品的高品质和可靠性。

(表一)电动执行器标准型号及规格:

型号
性能
50 100 200 400 600
输出力矩 50NM 100NM 200NM 400NM 600NM
动作时间 15S/30S 15S/30S 15S/30S 15S/30S 30S/45S
回转角度 0-90° 0-90° 0-90° 0-90° 0-90°
电机功率 AC380V 6W 15W 30W 40W 40W
AC220V 10W 25W 40W 90W 90W
DC24V 13W 25W 35W 70W 70W
额定电流 AC380V 0.07A 0.32A 0.15A 0.29A 0.29A
AC220V 0.16A 0.10A 0.35A 0.54A 0.64A
DC24V 1.28A 2.03A 3.57A 5.13A 6.04A
电 源 AC220V  AC380V  DC24V  AC110V  DC220V 可选
精 度 回差≤0.5%     死区≤0.5%    反馈误差≤0.5%
绝缘电阻 100MΩ/500VDC
耐压等级 1500VAC 1分钟
防护等级 IP68(相当于将产品置于20M深水处无渗漏)
限位组件 ●电动操作时:全开全闭极限开关。
●手动操作时:机械挡块。
保护装置 过热保护器(自动恢复型)
安装方位 360°任意角度安装
电气接口 M20*1.5 防水电缆接头,电源线、信号线各一个
环境温度 -30℃--60℃
检测标准 JB/T8219-2016








★选型举例:

选型说明:
EA———□ □ ——— □ □ ————— □ □ ——□ □


(输出力矩)(动作模式见电路图)(行程时间)(附加功能代号)

举例:
EA-100DCU-30-I

表示:输出力矩为100N·M,动作模式为调节动作模式,输入4~20mA控制信号,输出4~20mA阀位反馈信号。行程时间30秒。附加功能代号I为智能型

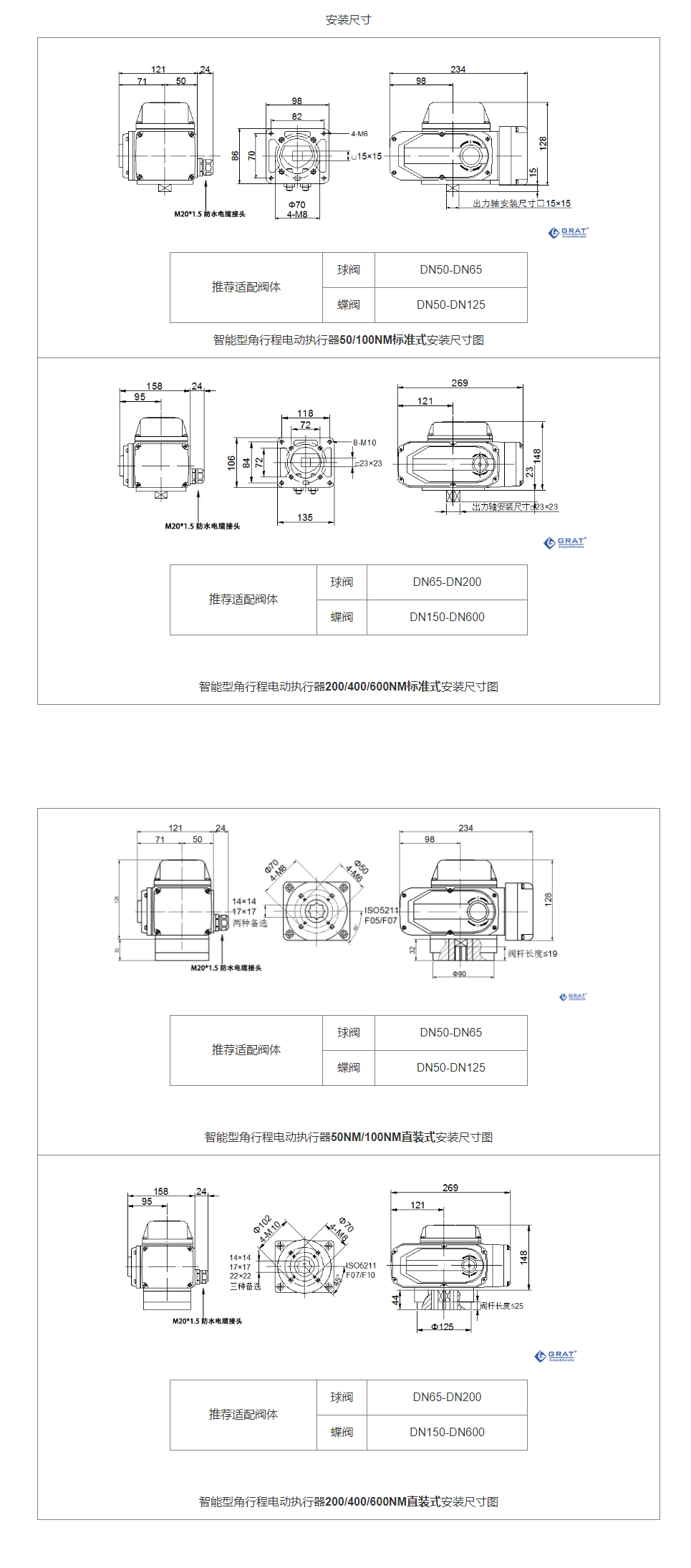

安装尺寸

推荐适配阀体 球阀 DN50-DN65
蝶阀 DN50-DN125
智能型角行程电动执行器50/100NM标准式安装尺寸图

推荐适配阀体 球阀 DN65-DN200
蝶阀 DN150-DN600

智能型角行程电动执行器200/400/600NM标准式安装尺寸图




推荐适配阀体 球阀 DN50-DN65
蝶阀 DN50-DN125

智能型角行程电动执行器50NM/100NM直装式安装尺寸图

推荐适配阀体 球阀 DN65-DN200
蝶阀 DN150-DN600

智能型角行程电动执行器200/400/600NM直装式安装尺寸图

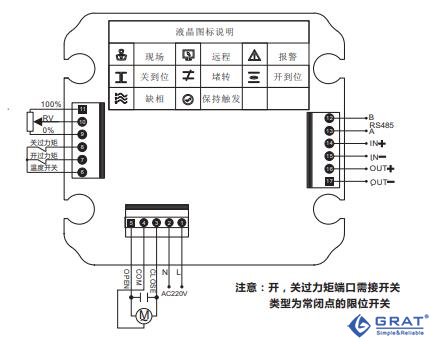

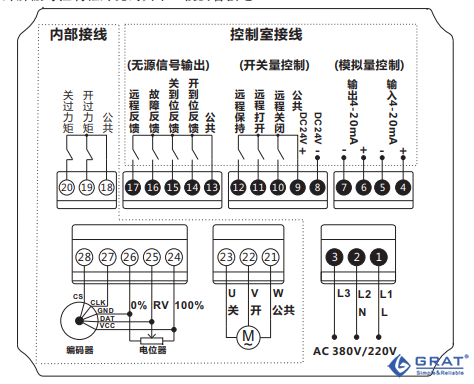

电路图:

调节动作模式:
输入4~20mA控制信号,输出4~20mA阀位反馈信号。
远程/本地控制切换
无源信号输出:远程反馈、故障反馈、开/关到位反馈
开关量控制:远程(保持、打开、关闭)
结构:带1kΩ电位器和控制
模块(伺服放大器)。
DCU
作模式:
输入4~20mA控制信号,输出4~20mA阀位反馈信号。
支持485通讯接口,基于modbus通讯协议。
远程/本地控制切换
无源信号输出:远程反馈、故障反馈、开/关到位反馈
开关量控制:远程(保持、打开、关闭)
结构:带1kΩ电位器和控制
模块(伺服放大器)。
DCU

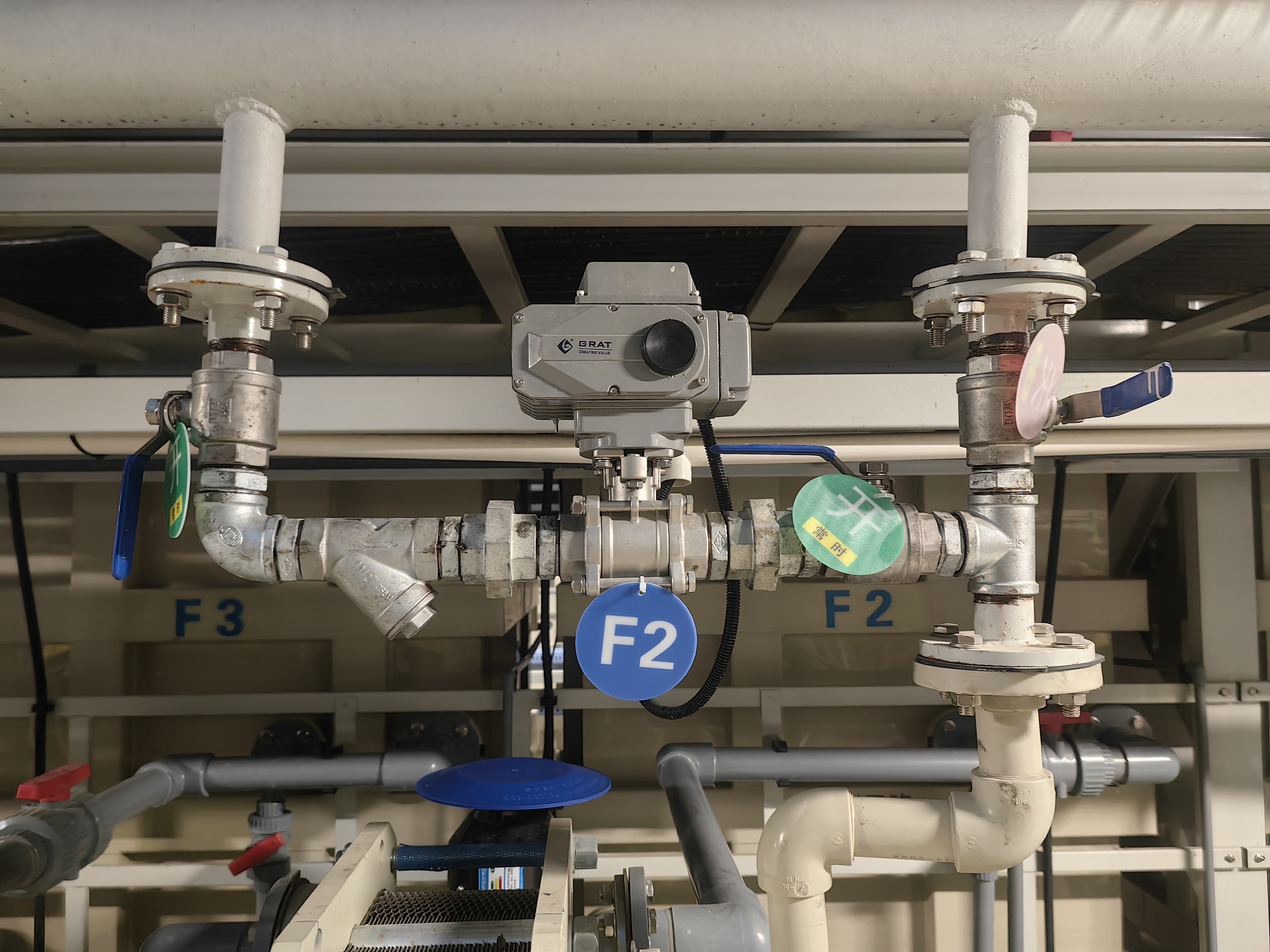

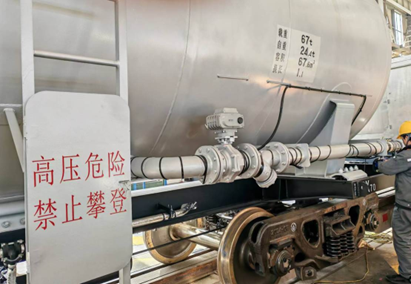

相关案例
