EAF电动执行机构

所属类别:电动执行器

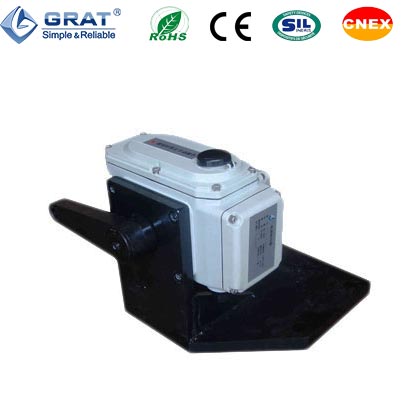

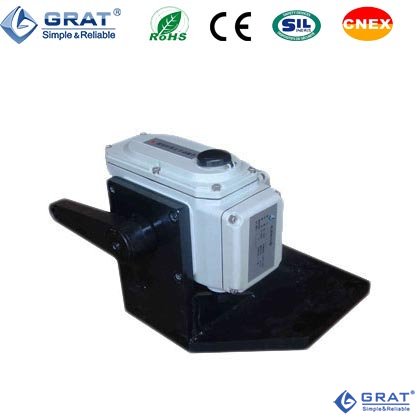

产品名称:EAF电动执行机构
产品简介

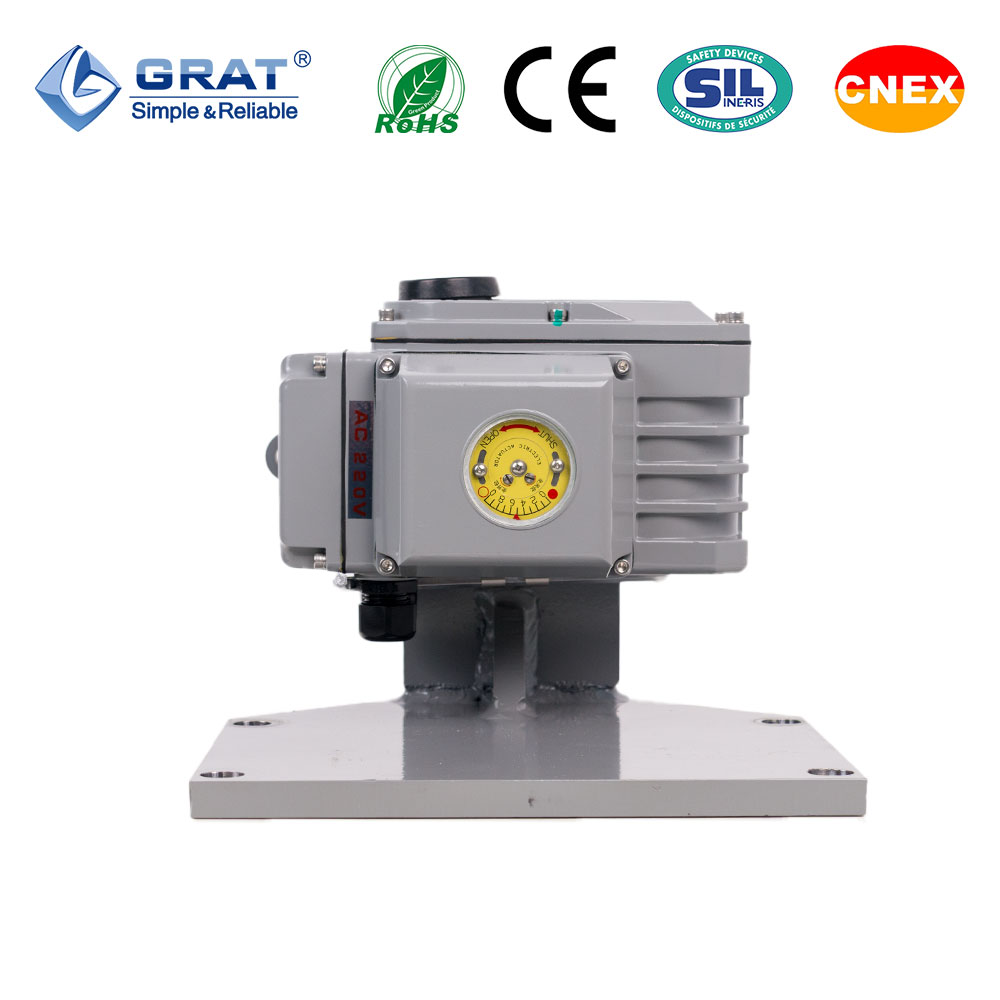

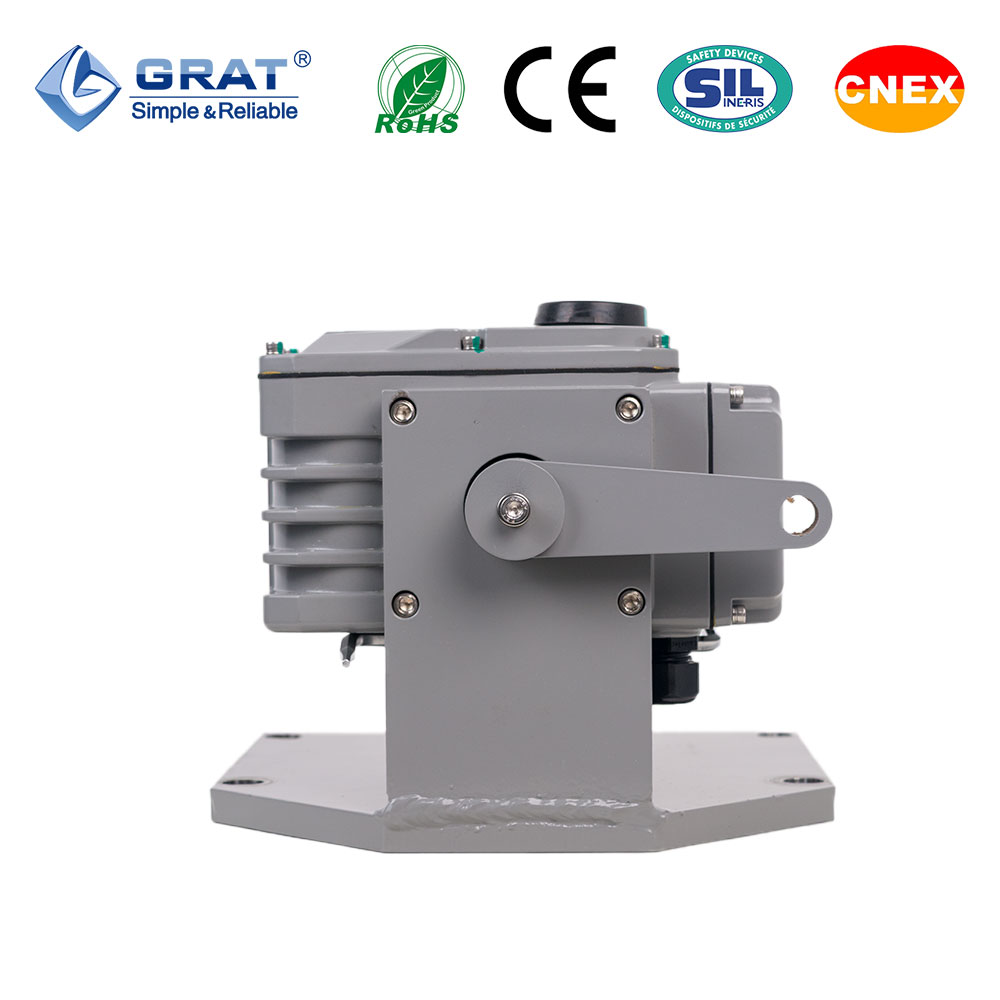

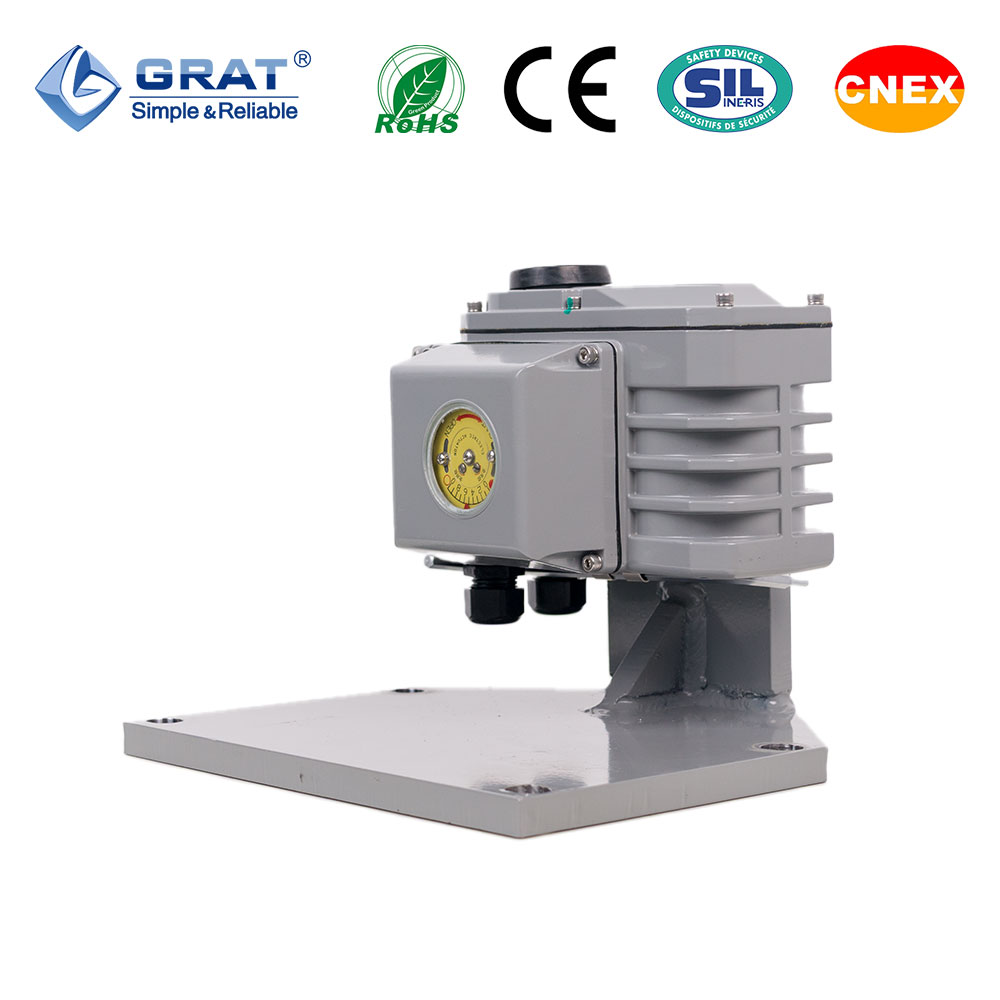

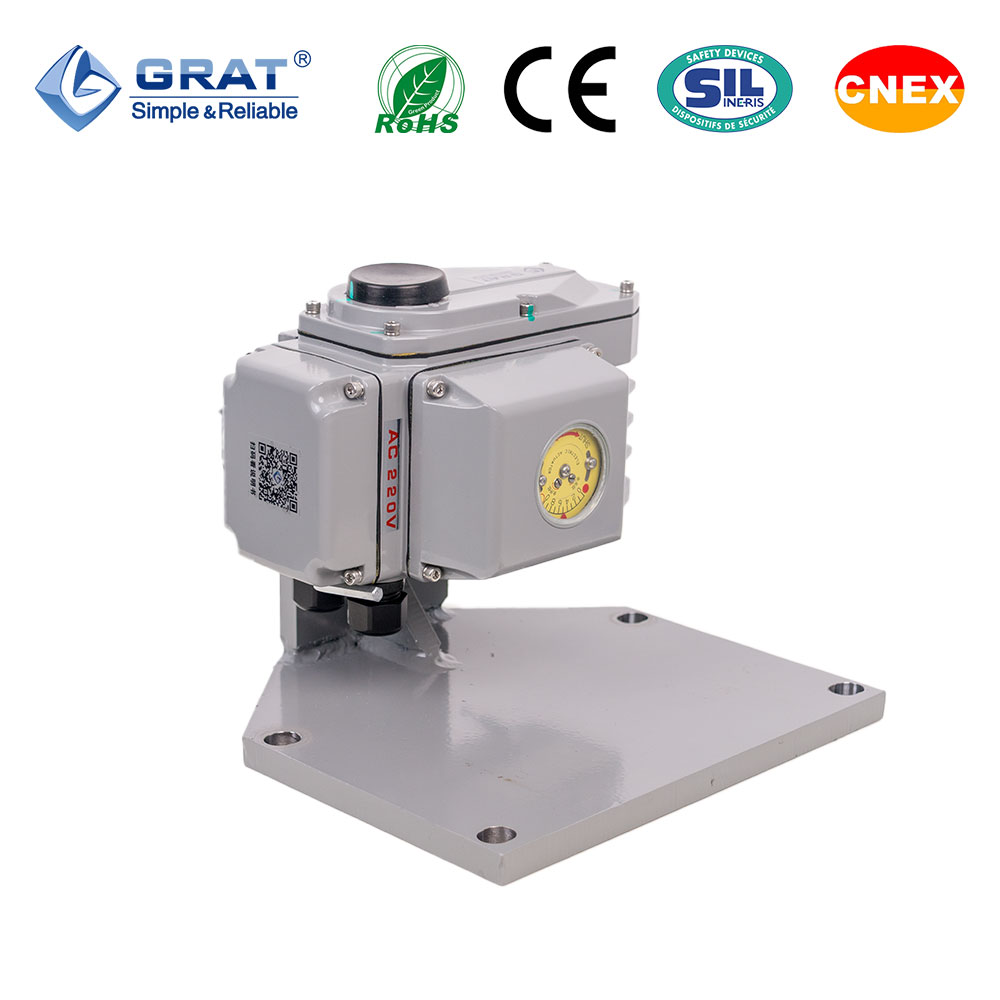

    EAF电动执行机构(带曲轴和基座)适配各种风门挡板、高温蝶阀、液力耦合器的角行程回转动作。格莱特EAF电动执行机构(电动执行器)的前沿技术-无需配伺服放大器,内置智能控制模块。

    采用全新:PPD定位技术输入4~20mA等控制信号及单相电源即可方便实现控制运转。一体化设计,整体大小、重量大大降低。约为DKJ电动执行机构的20%左右。完全代替了传统的DKJ电动执行机构。



    1、执行机构支架及摇臂输出装置
    EAF电动执行机构(带曲轴和基座)适配各种风门挡板、高温蝶阀、液力耦合器的角行程回转动作。
    ★PPD专利定位技术
    独有的PPD定位技术专利,EA控制模块安装在执行器内部,支持4-20mA,0-10V等信号,可与PLC等控制设备直接通讯。无需人工控制,即可方便、精确的调节阀门开度。
    传统的机械电气定位技术大多是使用拉簧对电位器滑动轴和机械采样齿轮进行简单的拉力固定。使用时间较长后,就会因长期的机械应力而产生严重的变形和磨损。从而大幅降低定位采样精度和寿命。


图1-1 PPD全新的定位模式

    2、长寿命设计
    超过10万次的现场无故障运转寿命,让您的系统运转可靠无忧!
    3、DDS开关调试技术
    DDS开关调试技术,直接式调试开关,改变了原来行业中电动阀,电动执行机构传统的繁琐调试步骤,直接简化到一步操作调试。
    旋转刻度盘顶部旋钮即可轻松完成电动行机构与阀门连接后的电气、机械位置校准精确一步到位!


图1-2 DDS开关调试技术

    4、EAF控制模块技术
    EAF控制模块技术为电子制动电路,可瞬时停机,具有高精度、高可靠性等显著特点。
    5、密封性能好
    IP68防护等级执行器密封标准--执行器整体浸入水中,无气泡泄漏。特别适合户外露天工况。

    6、可靠性好
    产品电气元件及各种精密零件,均采用进口部件,有效保证产品的高品质和可靠性。
    7、耐压性能好
    1500V耐高压测试无漏电,确保您的系统完全运行。
    8、调节精度高
    调节精度高,可调比大,最大可达300:1,卓越的调节性能,使得产品广泛应用于各种工业领域的高精度调节环节。

    EAF系列电子是一体化电动执行器输出力矩为20N.m——2500N.m,适配各种旋转类阀门(如:球阀,蝶阀)和风门挡板,液体耦合器等旋转类机械定位转动的开关及调节控制。



1.(表1)EAF电动执行机构标准型号及规格:

型号
性能
20
50
100
200
400
600
1000
1600
2500
输出力矩
20NM
50NM
100NM
200NM
400NM
600NM
1000NM
1600NM
2500NM
动作时间
15S
15S/30S
15S/30S
15S/30S
15S/30S
45S
30S
48S
60S/75S
回转角度
0-90°
0-360°
0-90°
0-360°
0-90°
0-360°
0-90°
0-90°
0-90°
0-90°
0-90°
0-90°
电机功率
AC220V
6W
10W
25W
40W
90W
90W
120W
140W
140W
AC380V

6W
15W
30W
40W
40W
90W
100W

DC24V
8W
13W
25W
35W
70W
70W



额定电流
AC220V
0.16A
0.16A
0.32A
0.35A
0.54A
0.64A
0.96A
0.98A
1.03A
AC380V

0.07A
0.10A
0.15A
0.29A
0.29A
0.45A
0.46A

DC24V
0.7A
1.28A
2.03A
3.57A
5.13A
3.04A



整机重量
1.2Kg
2.5kg
3.5kg
8kg
8.5kg
9kg
20kg
21kg
22kg
推荐
适配
阀体

DN15
DN15-40
DN50-65
DN65-80
DN80-100
DN150-200
DN250-300
 DN300
DN400


DN32-50
DN50-125
DN150-200
DN200-250
DN300-DN400
DN400-600
 DN600
DN700-800
电  源
AC220V   AC380V   DC24V  AC110V  DC220V 可选
精  度 回差≤0.5%        死区≤0.5%        反馈误差≤0.5%
绝缘电阻
100MΩ/500VDC
耐压等级
1500VAC 1分钟
防护等级
IP68(相当于将产品置于20M深水处无渗漏)
限位组件
●电动操作时:全开全闭极限开关。
●手动操作时:机械挡块。
保护装置
过热保护器(自动恢复型)
安装方位
360°任意角度安装
电气接口
M20*1.5 防水电缆接头,电源线、信号线各一个
环境温度
-30℃--60℃
检测标准
JB/T8219-2016

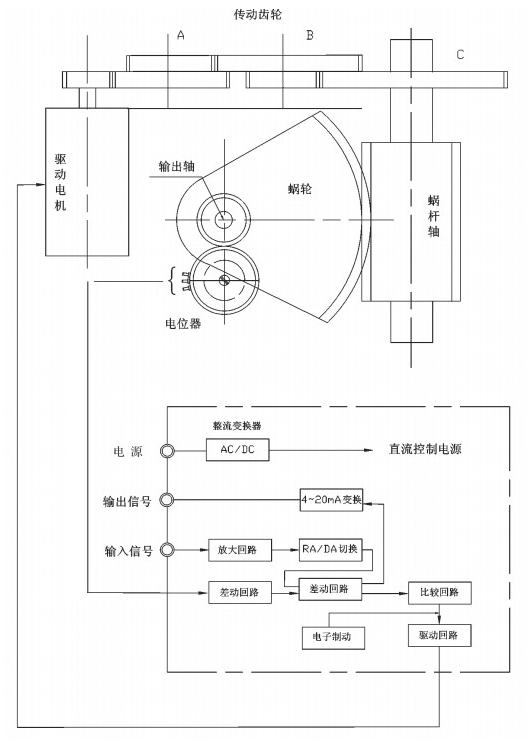

 2.伺服机构结构图




3.(表3)附加特殊功能可按客户要求装备

特殊功能选项 代号
▲力矩限制装置 ATS
▲支架,轴套 ZT
▲遥控装置 C
▲除湿加热器 H

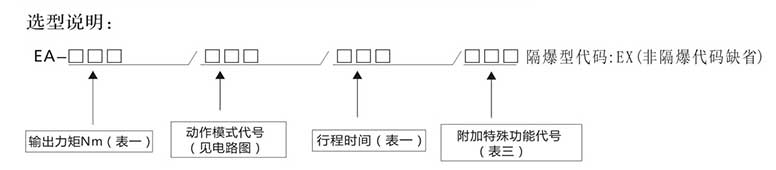

★选型举例:
EA-100/PIU/30S/ATS   表示:输出力矩为100N·M,开关动作模式输出0~1KΩ信号。带力矩限制装置。行程时间30秒。

EA-600/PCU/45S   表示:输出力矩为600N·M,调节动作模式输入控制型号4~20mA;输出阀位反馈信号4~20mA。带遥控装置。行程时间45秒。


    1.EAF电动执行机构安装尺寸图图





    2.EAF电动执行机构尺寸表


订货型号 A B C D E G H h L ΦD ΦC 说明
EA-F100 220±0.2 245 130±0.2 158 88 100±0.2 220 128 295 Φ12 Φ14 同DKJ210安装尺寸
EA-F200 260±0.2 300 100±0.2 130 115 120±0.2 239 135 390 Φ13 Φ16 同DKJ310安装尺寸
EA-F600 320±0.2 365 130±0.2 162 142 150±0.2 294 170 490 Φ14 Φ15 同DKJ410安装尺寸
EA-F1500 390±0.2 421 180±0.2 212 121 170±0.2 678 196 898 Φ14 Φ20 同DKJ510安装尺寸

控制电路 型号代码 电路图 视频地址
开关动作模式:通过交流开
关量实现开启,关闭操作,
并输出一组只是全开,全闭
的有源位置信号。

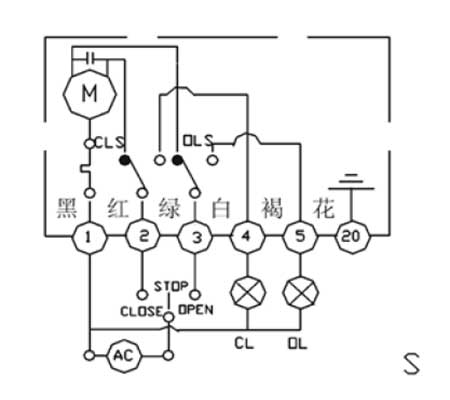

S 点击查看

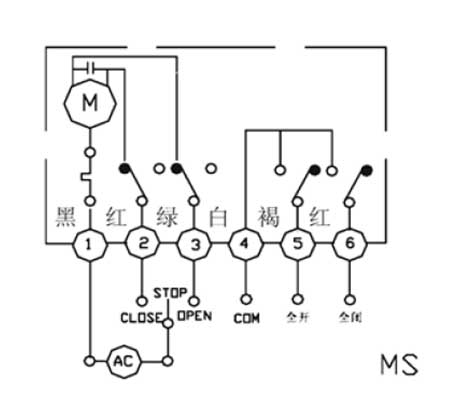

开关动作模式:输出无源触
点信号。
结构:带两个中间位置开关。
MS 点击查看
开关动作模式:输出
0~1000Ω反馈信号。
结构:带500Ω或1KΩ电位
器。

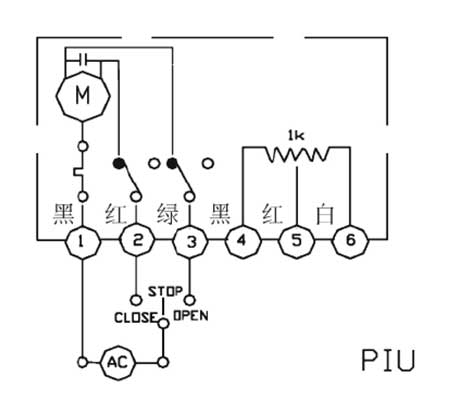

PIU 点击查看
开关动作模式:通过开关电
路控制阀门开启角度与电位
器阻值对应,并同时实现中
间位置控制功能。
结构:带电位器和中间位置
开关。
SP 点击查看
开关动作模式:输出4~
20mA阀位反馈信号。
结构:带1KΩ电位器和R/I变
换器。

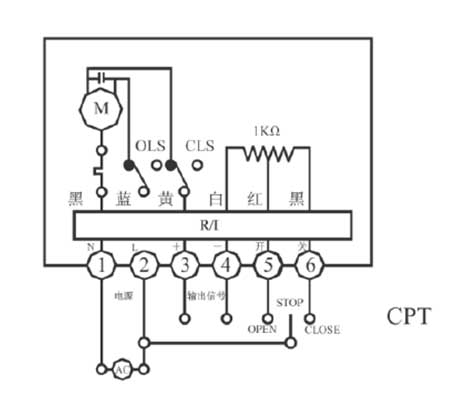

CPT 点击查看
调节动作模式:输入4~20mA控制信号,输出4~20mA阀位反馈信号。
结构:带1kΩ电位器和控制
模块(伺服放大器)。

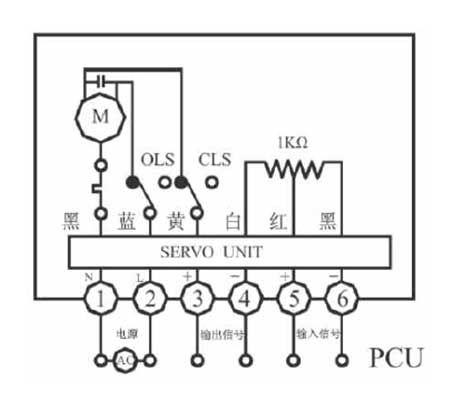

PCU 点击查看
通过外部交流电源向电路输
出直流开关量控制开启,
关闭程序,并输出一组对应
全开,全闭位置的无源触点
信号。
G 点击查看
通过外部三相电源倒相电路
输出三相交流开关量控制开
启,关闭操作并输出一组对
应全开,全闭位置的无源触
电信号。

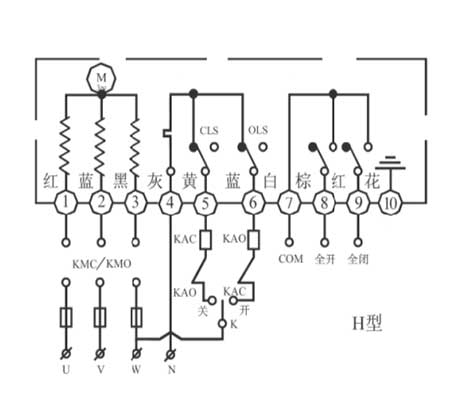

H 点击查看

数字模块-DC-电路图 DC
数字模块-AC-电路图 AC
