衬氟电动球阀

所属类别:电动球阀

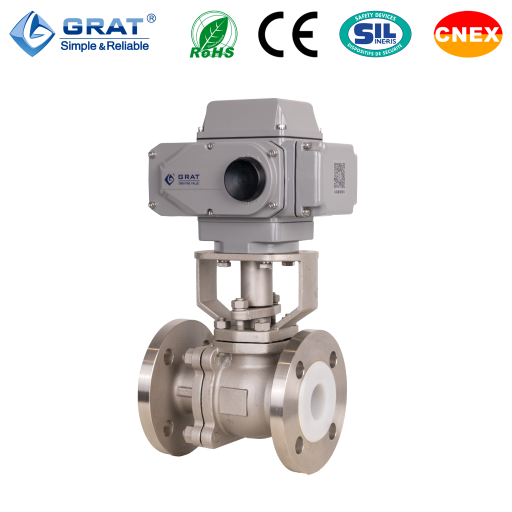

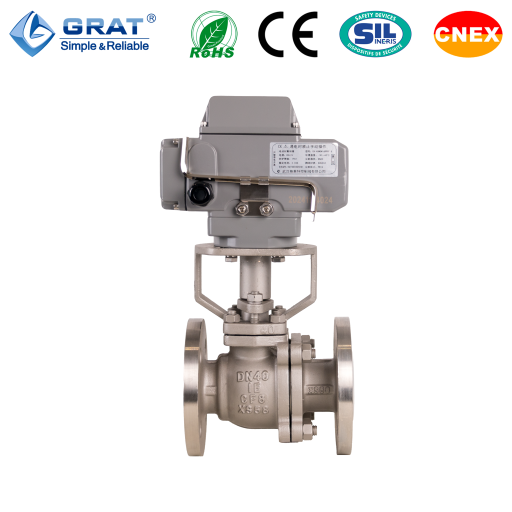

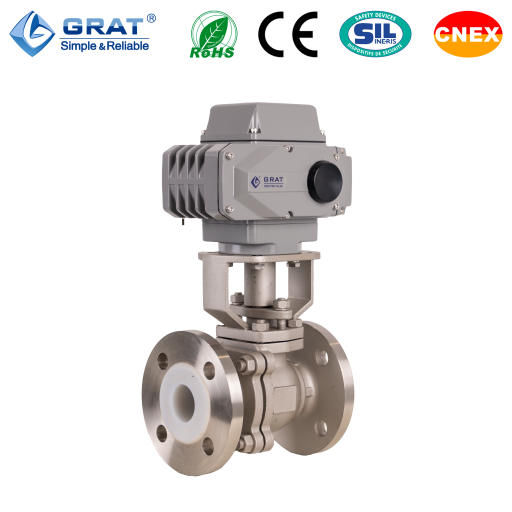

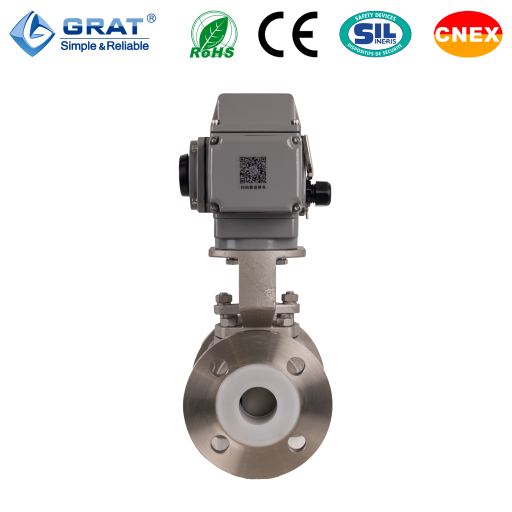

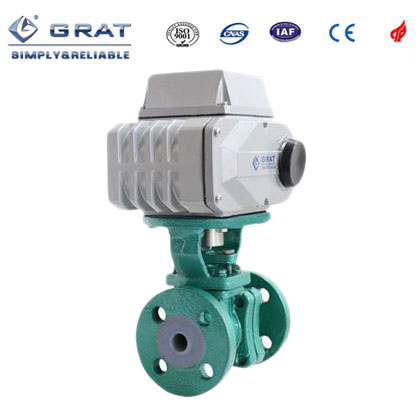

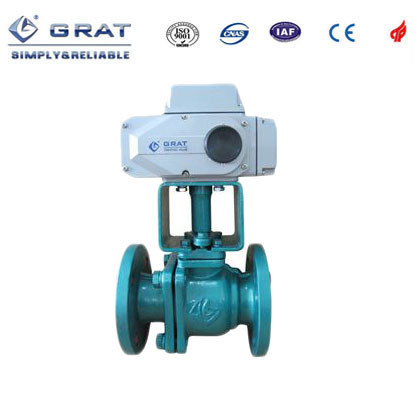

产品名称:衬氟电动球阀
产品简介:
    衬氟电动球阀是为各种强腐蚀性介质的启闭控制而设计的,广泛使用于石油、化工、染化、农药、制酸制碱等行业,是目前防腐设备最理想的选择。

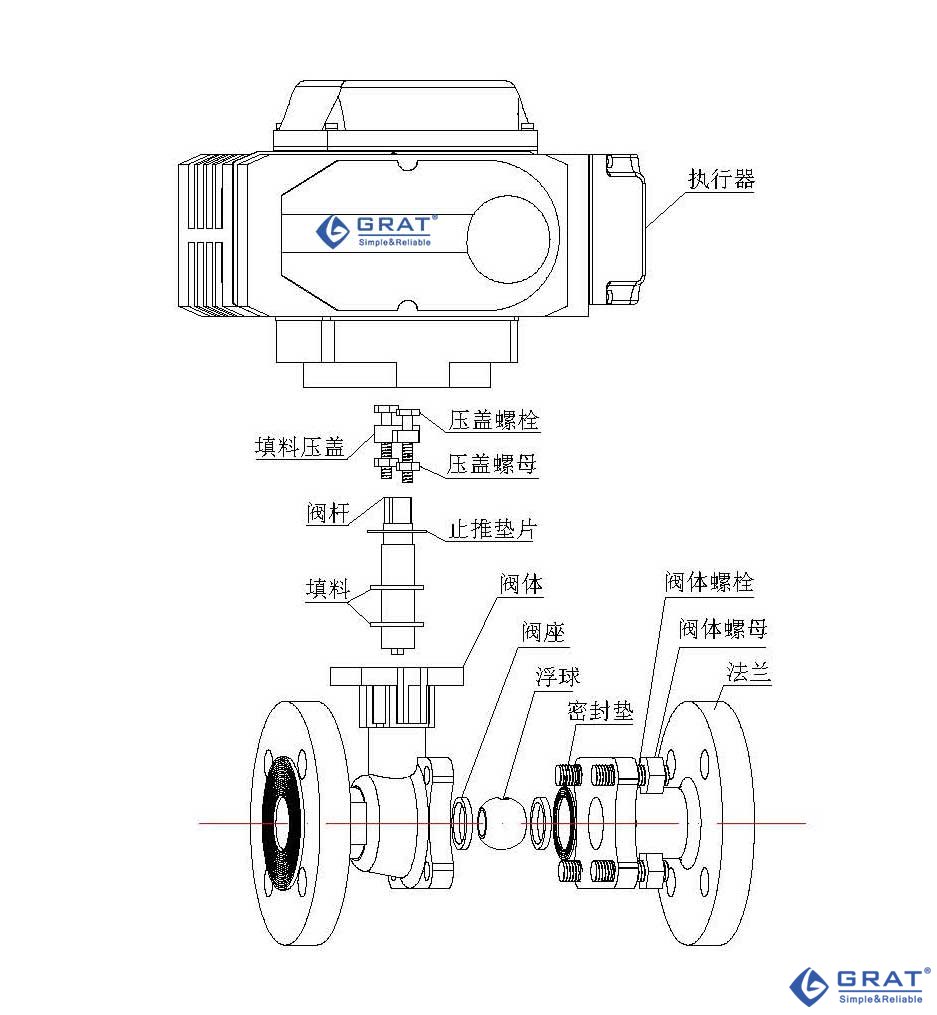

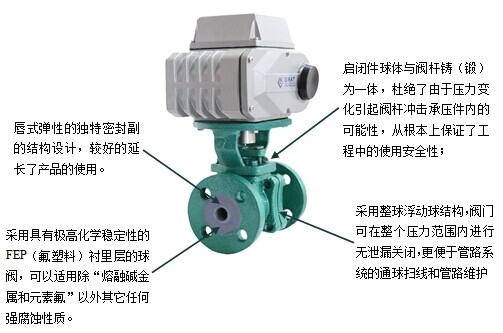

    采用聚四氟乙烯(FEP)为防腐衬层里料,具有很强的防腐性和耐磨性,唇式弹性的独特密封付的结构设计,较好的延长了产品的使用。
    衬氟电动球阀在完成普通球阀输送的介质外还能输导大压差和较大温差变化范围内的强腐蚀、冲刷、磨砺的一切酸、碱、盐液体,有腐蚀性气体及含有固体颗粒的混合性液体等介质。

1、DDS开关调试专利技术
  旋转刻度盘顶部旋钮即可轻松完成电动执行机构与阀门连接后的电气、机械位置校准调试!
  从原来5步调试到DDS技术的1步到位!我们懂你的烦恼
  简单的一步调试,只需要一个内六角扳手按照你预设的角度
  轻松旋转刻度盘上的调试螺钉到达位置。
  DDS开关调试技术专利号:ZL2014 2 0595730.6
2、PPD专利定位技术
  定位精度提高5倍达到±0.1%,电位器使用寿命提高2倍达到100万次。
   PPD专利定位技术专利号:ZL2010 2 0225919.8
3、超过10万次的现场无故障运转寿命,让您的系统运转可靠无忧!
 电动执行器10万次寿命检测报告(如右图)

    4、可分为对分二片式和三片式两种结构型式,流体阻力小,启闭速度快,结构简单。
    5、具有优良的耐化学腐蚀性能管壁平洁光滑,输送流体时具有较小的摩擦阻力和附着力。优异的耐老化和抗紫外线性能,使正常使用寿命比其它管道系统均有很大的延长。
    6、衬氟电动球阀的多种阀芯结构(V型,O型)轻松实现两位切断、调节的场合。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号220VAC电源即可控制运转。具有连线简单,结构紧凑、阻力小、动作稳定可靠等优点。

工作电源

AC110V,AC220V,AC380V,DC24V

公称通径

DN15-100
更大口径请联系

介质温度

-15℃~+120℃(无冻结)

工作压力

PN1.0~1.6(MPa)

控制方式

调节或开关控制

连接方式

法兰连接

适用介质

酸、碱、盐、氯气、蒸气、源水、矿浆纸浆、王水、氧化剂、还原剂、腐蚀性化学液体(不能疏导氧气、氢气、天然气、煤气等可燃、助燃气体)

阀体材质

WCB,ZG1CrM0,ZG,1Cr18Ni9Ti,SS304、SS316

阀盖材质

WCB,ZG1CrM0,ZG,1Cr18Ni9Ti

填料函材质

WCB,40Cr,ZG,1Cr18Ni9Ti

填料压盖材质

WCB,ZG1CrM0,ZG,1Cr18Ni9Ti

阀座材质

全氟共聚物FEP

填料

全氟共聚物FEP

设计与制造标准

GB12237-2007 API 6D

法兰标准

JB79—2015、GB/T 9124.1-2019、GB/T 9124.2-2019、ANSI B16.5  JIS B2212

结构长度

GB12221-2005

检验标准

API 598



O型球阀CV值
规格 开度
20% 30% 50% 70% 80% 100%
1/2" DN15 0.2  0.7  2.4  8.9  12.3  18
3/4" DN20 0.5  1.6  5.2  17.6  25.5  36
1" DN25 0.9  2.2  7.2  23.8  32.9  48
1-1/4" DN32 1.5  3.9  13.5  46.5  70.7  93
1-1/2" DN40 2.6  6.7  23.6  83.4  120.3  165
2" DN50 4.6  9.2  29.5  104.0  156.0  207
2-1/2" DN65 7.8  20.5  65.8  216.3  330.1  450
3" DN80 15.2  34.2  106.2  382.4  563.8  780
4" DN100 28.3  65.9  204.6  682.0  1005.0  1360
5" DN125 32.1  84.6  254.2  885.3  1258.0  1700
6" DN150 48.6  128.2  393.0  1352.0  1918.0  2600
8" DN200 81.5  210.0  626.0  2185.0  3110.0  4200

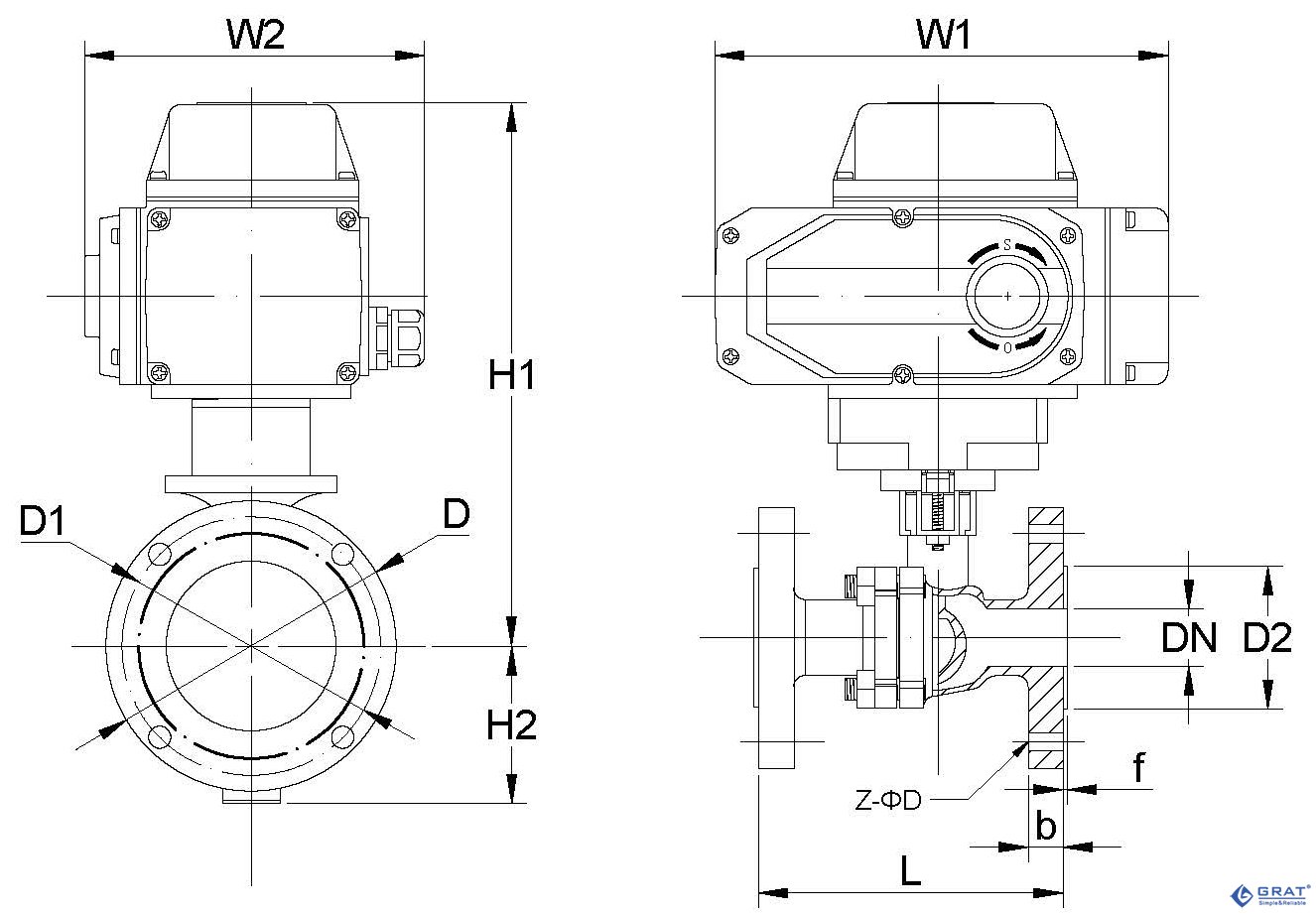

    一、衬氟电动球阀主要连接尺寸

    设计标准:HG/T 20592
    法兰标准:HG/T20592                   单位:(mm)

通径
(DN)
L D D1 D2 b f Z-ΦD H1 H2 W1 W2
15 130 95 65 45 16 2.5 4-Φ14 216 47.5 196 145
20 140 105 75 55 18 2.5 4-Φ14 231 52.5 196 145
25 150 115 85 65 19 3 4-Φ14 236 57.5 196 145
32 165 140 100 78 19 3 4-Φ18 256 70 196 145
40 180 150 110 85 19 3.5 4-Φ18 261 75 196 145
50 200 165 125 100 19 3.5 4-Φ18 271 82.5 196 145
65 220 185 145 120 19 3.5 4-Φ18 303 92.5 255 182
80 260 200 160 135 20 3.5 8-Φ18 358 100 255 182
100 280 220 180 155 21 4 8-Φ18 383 110 255 182

控制电路 型号代码 电路图 视频地址
开关动作模式:通过交流开
关量实现开启,关闭操作,
并输出一组只是全开,全闭
的有源位置信号。
S 点击查看
开关动作模式:输出无源触
点信号。
结构:带两个中间位置开关。
MS 点击查看
开关动作模式:输出
0~1000Ω反馈信号。
结构:带500Ω或1KΩ电位
器。
PIU 点击查看
开关动作模式:通过开关电
路控制阀门开启角度与电位
器阻值对应,并同时实现中
间位置控制功能。
结构:带电位器和中间位置
开关。
SP 点击查看
开关动作模式:输出4~
20mA阀位反馈信号。
结构:带1KΩ电位器和R/I变
换器。
CPT 点击查看
调节动作模式:输入4~20mA控制信号,输出4~20mA阀位反馈信号。
结构:带1kΩ电位器和控制
模块(伺服放大器)。
PCU 点击查看
通过外部交流电源向电路输
出直流开关量控制开启,
关闭程序,并输出一组对应
全开,全闭位置的无源触点
信号。
G 点击查看
通过外部三相电源倒相电路
输出三相交流开关量控制开
启,关闭操作并输出一组对
应全开,全闭位置的无源触
电信号。
H 点击查看

数字模块-DC-电路图 DC
数字模块-AC-电路图 AC
