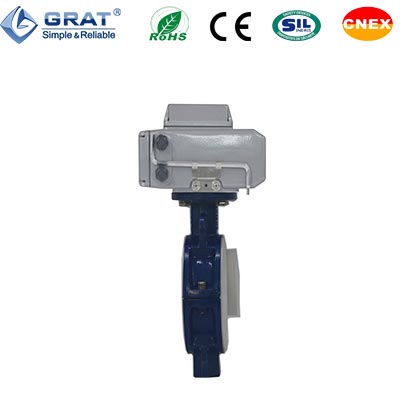

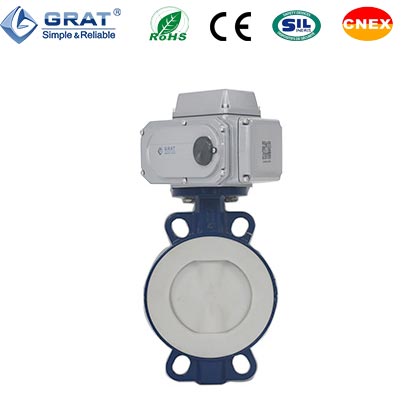

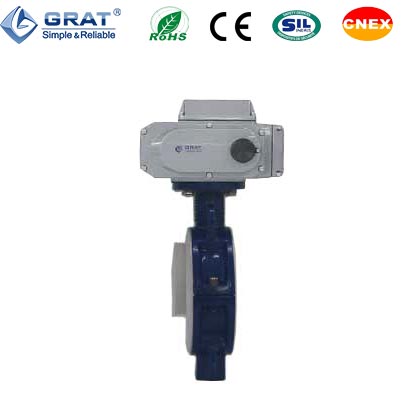

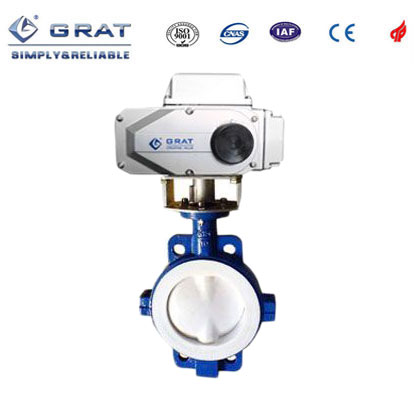

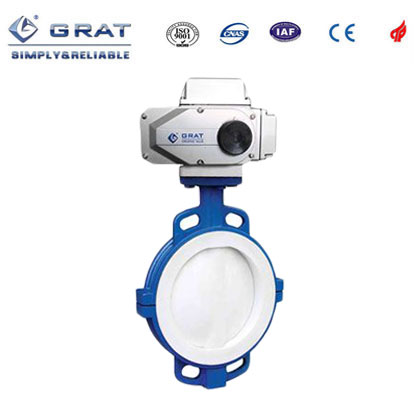

衬氟电动蝶阀

所属类别:电动蝶阀
产品名称:衬氟电动蝶阀
产品简介:
    衬氟电动蝶阀采用带有球形密封表面的衬氟塑料包衬蝶板,配以阀座基部的硅橡胶衬垫调节阀门的密封性能;该阀门操作轻便,具有严密的密封性能,超长的使用寿命;可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。
    衬氟电动蝶阀由于采用了聚四氟乙烯(FEP)为防腐衬层里料,所以具有很强的防腐性和耐磨性,再加上唇式弹性的独特密封付的结构设计,较好的延长了产品的使用。
    衬氟电动蝶阀在完成普通球阀输送的介质外还能输导大压差和较大温差变化范围内的强腐蚀、冲刷、磨砺的一切酸、碱、盐液体,有腐蚀性气体及含有固体颗粒的混合性液体等介质。


    ①采用FEP衬里,与液体接触的过流部件全部为氟塑料,具有很强的防腐性和耐磨性,可适用于任何浓度的酸、碱等介质。是目前防腐设备最理想的选择。
    ②唇式弹性的独特密封副的结构设计,较好的延长了产品的使用寿命。
    ③PTFE密封材料,耐老化、耐腐蚀,使用寿命长。密封性能可达到零泄漏 。

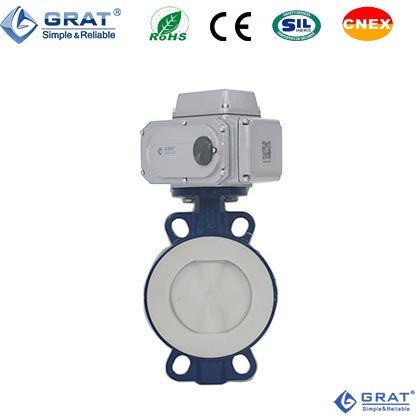

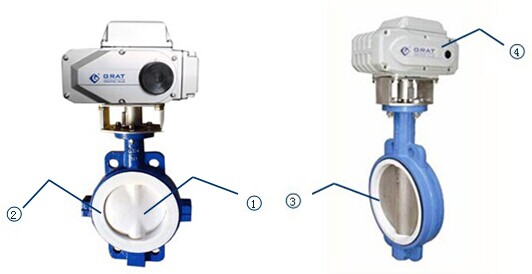

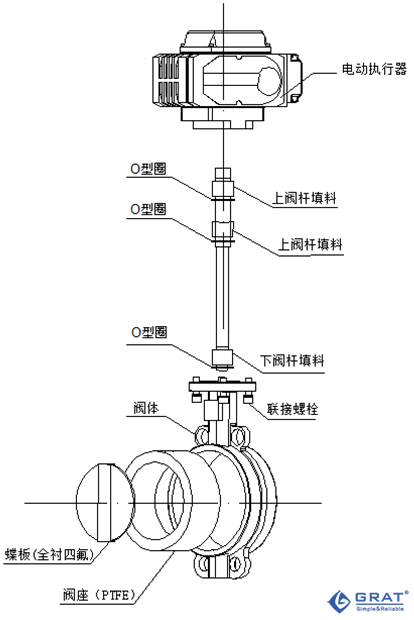

图1-1 电动衬氟蝶阀(全衬)              图1-2 电动衬氟蝶阀(半衬)
4、DDS开关调试专利技术
  旋转刻度盘顶部旋钮即可轻松完成电动执行机构与阀门连接后的电气、机械位置校准调试!
  从原来5步调试到DDS技术的1步到位!我们懂你的烦恼
  简单的一步调试,只需要一个内六角扳手按照你预设的角度
  轻松旋转刻度盘上的调试螺钉到达位置。
  DDS开关调试技术专利号:ZL2014 2 0595730.6
5、PPD专利定位技术
  定位精度提高5倍达到±0.1%,电位器使用寿命提高2倍达到100万次。
   PPD专利定位技术专利号:ZL2010 2 0225919.8
6、超过10万次的现场无故障运转寿命,让您的系统运转可靠无忧!
 电动执行器10万次寿命检测报告(如右图)

产品参数

工作电源 AC110VAC220VAC380VDC24V
公称通径 DN40-500
介质温度 -50℃-160℃(无冻结)
工作压力 PN1.0~1.6(MPa)
控制方式 调节或开关控制
气动作用方式 单作用(带弹簧复位)或双作用
连接方式 对夹式
阀体材质 WCB、QT450-10、HT200、HT250
蝶板材质 WCB、PTFE
密封圈 PTFE
执行器材质 铸铝合金
适用介质 硫酸,氢氟酸,磷酸,氯气,强碱,王水等任意具有强腐蚀性的介质。
设计与制造标准 GB/T 12238-2008  API 6D
法兰标准 JB/T 79-2015、GB/T 9124.1-2019  、 GB/T 9124.2-2019 、ASME B16.5、JIS B2239
结构长度 GB/T 12221-2005
检验标准 API 598



中线蝶阀Cv值
规格
Size
mm 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200
inch 2" 2.5" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 24" 28" 32" 36" 40" 48"
90°开启时CV
Full 90°Open
135 220 302 600 1022 1579 3136 5340 8250 11917 16388 21705 27908 43116 49500 68250 86375 119750 187300

    1.衬氟电动蝶阀安装尺寸图表

   设计标准:HG/T 3704;GB/T 26114
   法兰标准:HG/T 20592;GB/T 9119                   单位:(mm)

通径
DN

L

D

N-ΦD

H1

H2

W1

W2

40

33

115

4-Φ16

260

60

196

145

50

43

125

4-Φ18

270

70

196

145

65

46

145

4-Φ18

283

80

196

145

80

46

160

8-Φ18

327

89

255

182

100

52

180

8-Φ18

334

105.5

255

182

125

56

210

8-Φ18

357

121

255

182

150

56

240

8-Φ22

372

145

255

182

200

60

295

12-Φ22

420

177

255

182

250

66

355

12-Φ26

518

205

354

273

300

78

410

12-Φ26

535

235

354

273

350

78

470

16-Φ26

581

260

354

273

400

102

525

16-Φ30

630

299

354

273

450

114

585

20-Φ30

682

320

354

273

500

127

650

20-Φ33

710

352.5

354

273


     2.对夹式蝶阀适用法兰




规格(mm) D D1 D2 D3 D4 n-Φ H D5
50 165 125 59 52 52 4-Φ 18 20 62
65 185 145 122 75 67 4-Φ 18 20 78
80 200 160 133 91 82 8-Φ 18 20 91
100 220 180 158 110 102 8-Φ 18 22 116
125 250 210 184 135 127 8-Φ 18 22 142
150 285 240 212 161 152 8-Φ 22 24 170 10
200 340 295 268 221 208 12-Φ 22 26 221 10
250 405 355 320 275 255 12-Φ 26 29 275 10
300 460 410 370 327 308 12-Φ 26 32 326 14
350 520 470 430 379 355 16-Φ 26 34 358 14
400 580 525 482 429 405 16-Φ 30 36 409 14
450 640 585 532 481 455 20-Φ 30 38 460 16
500 715 650 585 532 505 20-Φ 33 42 511 16
600 840 770 685 633 605 20-Φ 36 44 613 18

控制电路 型号代码 电路图 视频地址
开关动作模式:通过交流开
关量实现开启,关闭操作,
并输出一组只是全开,全闭
的有源位置信号。
S 点击查看
开关动作模式:输出无源触
点信号。
结构:带两个中间位置开关。
MS 点击查看
开关动作模式:输出
0~1000Ω反馈信号。
结构:带500Ω或1KΩ电位
器。
PIU 点击查看
开关动作模式:通过开关电
路控制阀门开启角度与电位
器阻值对应,并同时实现中
间位置控制功能。
结构:带电位器和中间位置
开关。
SP 点击查看
开关动作模式:输出4~
20mA阀位反馈信号。
结构:带1KΩ电位器和R/I变
换器。
CPT 点击查看
调节动作模式:输入4~20mA控制信号,输出4~20mA阀位反馈信号。
结构:带1kΩ电位器和控制
模块(伺服放大器)。
PCU 点击查看
通过外部交流电源向电路输
出直流开关量控制开启,
关闭程序,并输出一组对应
全开,全闭位置的无源触点
信号。
G 点击查看
通过外部三相电源倒相电路
输出三相交流开关量控制开
启,关闭操作并输出一组对
应全开,全闭位置的无源触
电信号。
H 点击查看

数字模块-DC-电路图 DC
数字模块-AC-电路图 AC
