软密封电动蝶阀是电动蝶阀产品大类中最常用的一种适配介质：水、油品等液态介质。
电动蝶板采用框架结构，具有：强度高，过流面积大，流阻小等特点；整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质；
具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
1.采用无销钉结构，有效避免长期运行销钉脱落。
2．本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响。可在任何方向安装。
3．密封副材料选用不锈钢和丁腈耐油橡胶配对，有效延长使用寿命。
公称通径 | DN40～DN65 | |
工作电源 | AC220V,DC24V | |
介质温度 | -20~120℃ | |
环境温度 | -30℃－60℃ | |
公称压力 | 0.1～2.5MPa | |
动作时间 | 15S～25S | |
适用介质 | 水，油品，气体、腐蚀性介质等 | |
控制方式 | 调节或开关控制 | |
连接方式 | 对夹式/法兰式 | |
密封形式 | 软密封 | |
试验压力 | 壳体实验 | 1.76MPa |
密封试验 | 2.4MPa | |
阀体材质 | WCB、QT450-10、HT200、HT250、SUS304、SUS316 | |
阀板材质 | WCB、QT450-10、HT200、HT250、SUS304、SUS316 | |
转轴材质 | 2Cr13 | |
密封圈材质 | 丁腈耐油橡胶、EPDM、PTFE、PPL等 | |
阀杆密封 | NBR、HNBR | |
填料材质 | 柔性石墨 | |
防护等级 | IP66 | |
制造标准 | GB/T 12238-2008 | |
法兰标准 | GB/T 9124.1-2019 GB/T 9124.2-2019 GB/T 17241.6-2008 | |
结构长度标准 | GB/T 12221-2005 | |
检验标准 | GB/T 13927-2022 | |

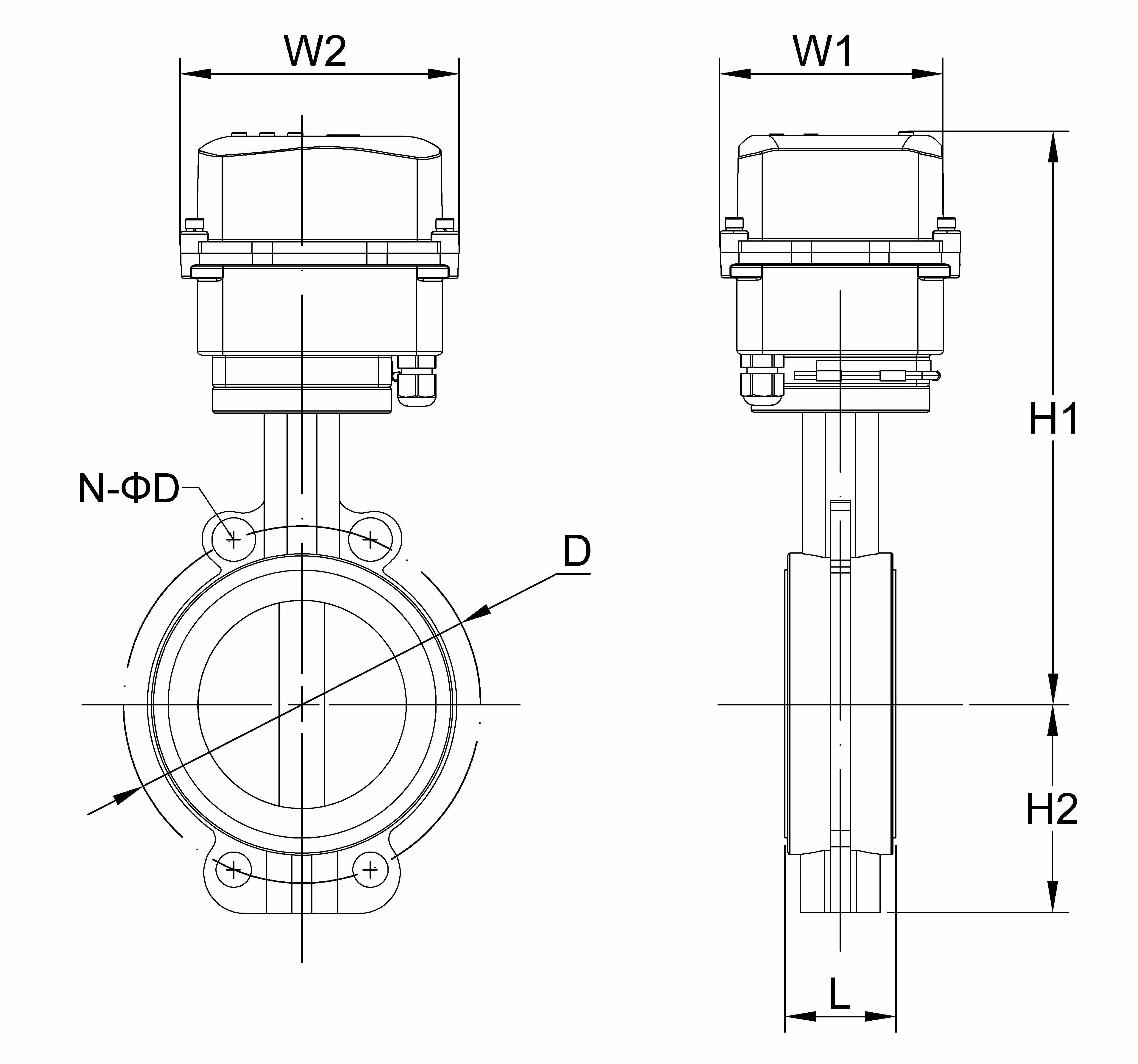

通径 DN(mm) | L | D | N-φD | H2 | H1 | W1 | W2 |
40 | 33 | 125 | 4-Φ18 | 48 | 197 | 94 | 109 |
50 | 42.6 | 125 | 4-Φ18 | 70 | 285 | 94 | 109 |
65 | 45.6 | 145 | 4-φ18 | 76 | 298 | 94 | 109 |
