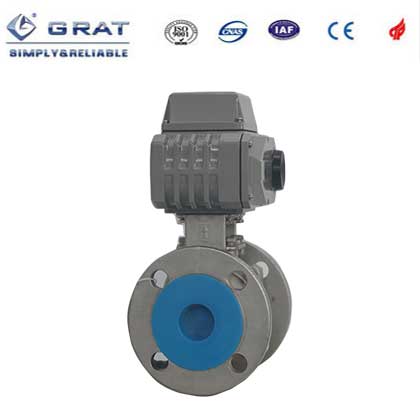

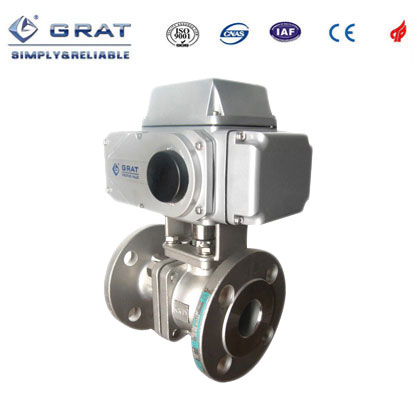

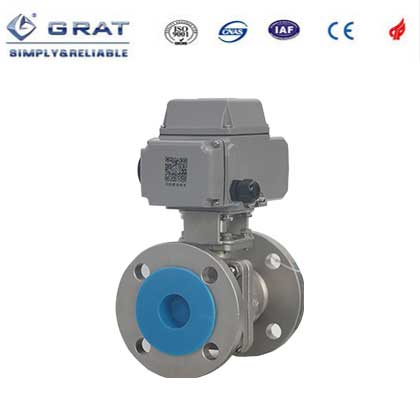

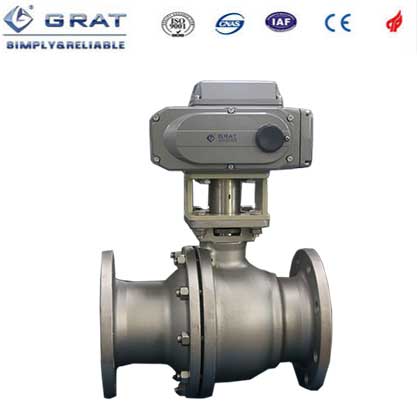

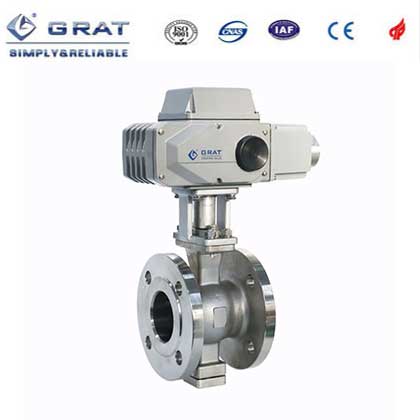

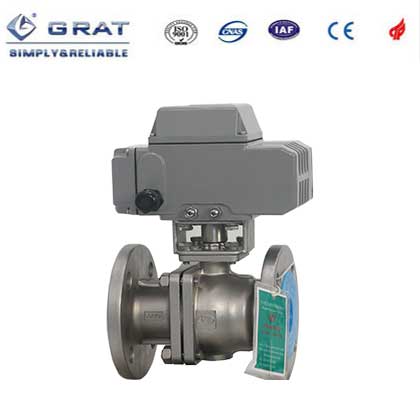

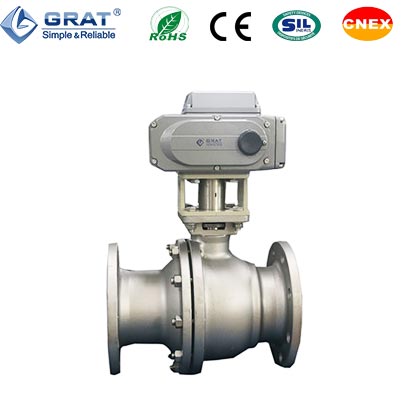

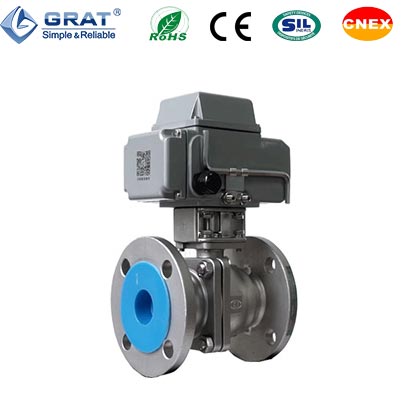

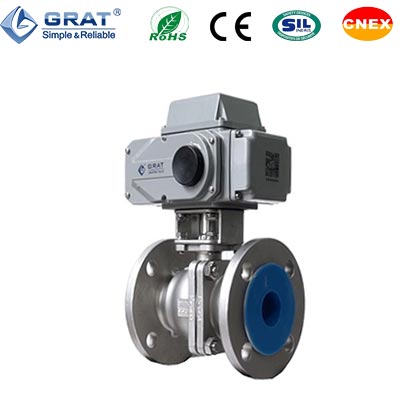

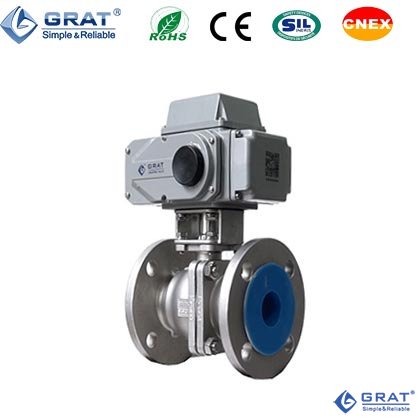

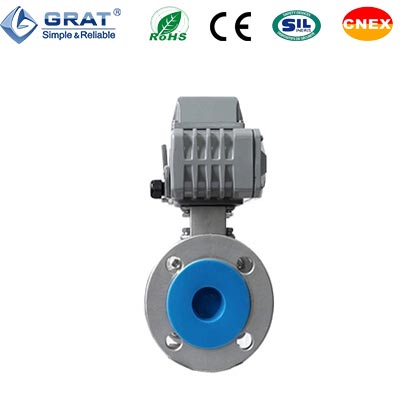

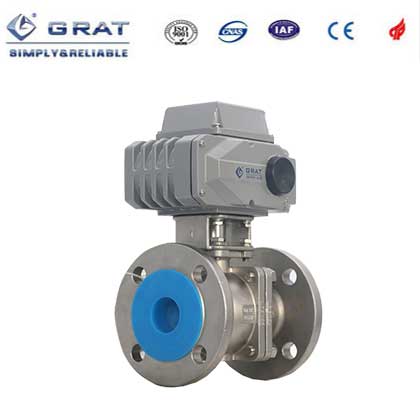

法兰式电动球阀

 所属类别:电动球阀
产品名称:法兰式电动球阀
产品简介:
     法兰式电动球阀是转角为0-90°的旋转类球阀,具有密封性能优良,流通能力大,流阻系数小,结构简单、维修方便、使用寿命长,阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。电动球阀分开关式和调节式两种型号。通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的介质,广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
    法兰式电动球阀的工作原理是:电动执行器驱动阀杆带动一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭;电动球阀旋转0-90°即可全关全开,与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装。
双面球形密封功能,
可达到零泄漏标准
等级。
特殊设计的聚四氟乙
烯密封,具有良好的
自润滑性,与球体的
摩擦损失小,有效延
长产品使用寿命。
O型全球阀芯具有
优越的切断性能。
球芯通道形状有矩形
、V形及O形备选。

1、DDS开关调试专利技术
  旋转刻度盘顶部旋钮即可轻松完成电动执行机构与阀门连接后的电气、机械位置校准调试!
  从原来5步调试到DDS技术的1步到位!我们懂你的烦恼
  简单的一步调试,只需要一个内六角扳手按照你预设的角度
  轻松旋转刻度盘上的调试螺钉到达位置。
  DDS开关调试技术专利号:ZL2014 2 0595730.6
2、PPD专利定位技术
  定位精度提高5倍达到±0.1%,电位器使用寿命提高2倍达到100万次。
   PPD专利定位技术专利号:ZL2010 2 0225919.8
3、超过10万次的现场无故障运转寿命,让您的系统运转可靠无忧!
 电动执行器10万次寿命检测报告(如右图)

    4、流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
    5、止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平衡灵活。。
    6、阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增设而增大。。
    7、阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增设而增大。
    8、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,有效延长了球阀的使用寿命长。
    9、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。

工作电源

AC110V,AC220V,AC380V,DC24V

公称通径

DN15-200

介质温度

-20℃ 至+350℃ (+200℃ 特殊密封)

工作压力

PN1.0~10.0MPa

连接方式

法兰式

阀体材质

A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M

阀座材料

PTFE(常温)、特制PPL(高温)、金属密封(高温)

泄漏量

符合ANSIB16.104 5级标准

密封形式

弹性密封、耐高温对位聚苯、硬质合金及工业陶瓷

适用介质

水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质

防护等级

IP67

设计与制造标准

GB12237-2007  API 6D

法兰标准

JB/T 79-2015、GB/T 9124.1-2019、GB/T 9124.2-2019、ANSI B16.5 JIS B2239

结构长度

GB12221-2005

检验标准

API 598





O型球阀CV值
规格 开度
20% 30% 50% 70% 80% 100%
1/2" DN15 0.2  0.7  2.4  8.9  12.3  18
3/4" DN20 0.5  1.6  5.2  17.6  25.5  36
1" DN25 0.9  2.2  7.2  23.8  32.9  48
1-1/4" DN32 1.5  3.9  13.5  46.5  70.7  93
1-1/2" DN40 2.6  6.7  23.6  83.4  120.3  165
2" DN50 4.6  9.2  29.5  104.0  156.0  207
2-1/2" DN65 7.8  20.5  65.8  216.3  330.1  450
3" DN80 15.2  34.2  106.2  382.4  563.8  780
4" DN100 28.3  65.9  204.6  682.0  1005.0  1360
5" DN125 32.1  84.6  254.2  885.3  1258.0  1700
6" DN150 48.6  128.2  393.0  1352.0  1918.0  2600
8" DN200 81.5  210.0  626.0  2185.0  3110.0  4200

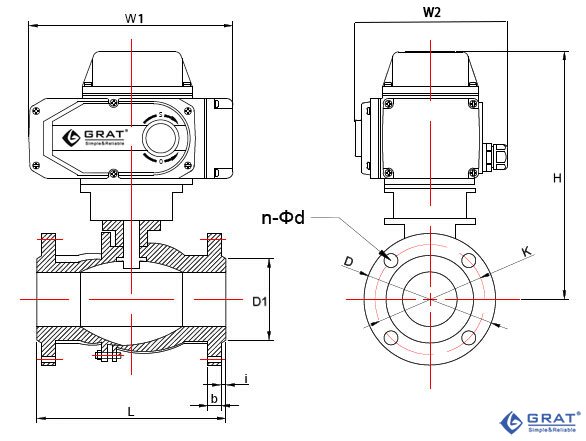

  1.     1.法兰式电动球阀(长法兰)外形图和连接尺寸:

    2、法兰式电动球阀(长法兰)国标安装尺寸
    设计标准:GB/T12237-2007
    法兰标准:HG/T20592                    单位:(mm)

通径(DN)



L



D



K



D1



n-Φd



b



i



H



W1




W2

mm

in

15

1/2″

130

95

65

45

4-Φ14

14

2

209

196

145

20

3/4″

130

105

75

55

4-Φ14

16

2

211

196

145

25

1″

142

113

85

65

4-Φ14

18

2

218.5

196

145

32

1-1/4″

165

140

100

78

4-Φ18

18

2

233

196

145

40

1-1/2″

165

150

110

85

4-Φ18

18

2

234

196

145

50

2″

203

165

125

100

4-Φ18

20

2

248

196

145

65

2-1/2″

222

185

145

120

8-Φ18

20

2

294

255

182

80

3″

241

200

160

135

8-Φ18

21

2

320

255

182

100

4″

305

220

180

155

8-Φ18

22

2

339

255

182

125

5″

356

250

210

184

8-Φ18

22

3

392

255

182

150

6″

394

285

240

210

8-Φ23

24

3

402

255

182

200

8″

457

340

295

265

12-Φ23

26

3

467

255

182

    3、法兰式电动球阀(长法兰)日标安装尺寸
    设计标准:API B2002
    法兰标准:JIS B2220-2004                    单位:(mm)

通径
DN

L

D

K

D1

b

i

n-Φd

H

W1

W2

15

108

95

70

51

12

2

4-Φ15

209

196

145

20

117

100

75

56

14

2

4-Φ15

213

196

145

25

127

125

90

67

14

2

4-Φ19

221

196

145

32

140

135

100

76

16

2

4-Φ19

229

196

145

40

165

140

105

81

16

2

4-Φ19

239

196

145

50

178

155

120

96

16

2

4-Φ19

246

196

145

65

190

175

140

116

18

2

4-Φ19

306

255

182

80

203

185

150

126

18

2

8-Φ19

316

255

182

100

229

210

175

151

18

2

8-Φ19

339

255

182

125

356

250

210

182

20

2

8-Φ23

371

255

182

150

394

280

240

212

20

2

8-Φ23

399

255

182

200

457

330

290

262

20

2

12-Φ23

438

255

182

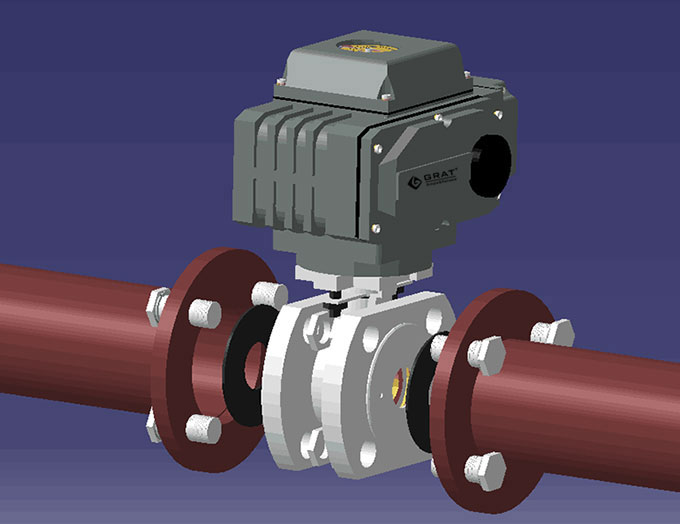

    4、法兰式电动球阀与管道的安装示意图

   5、电动球阀安装步骤说明书https://www.grat.com.cn/download2/949.html

控制电路 型号代码 电路图 视频地址
开关动作模式:通过交流开
关量实现开启,关闭操作,
并输出一组只是全开,全闭
的有源位置信号。
S 点击查看
开关动作模式:输出无源触
点信号。
结构:带两个中间位置开关。
MS 点击查看
开关动作模式:输出
0~1000Ω反馈信号。
结构:带500Ω或1KΩ电位
器。
PIU 点击查看
开关动作模式:通过开关电
路控制阀门开启角度与电位
器阻值对应,并同时实现中
间位置控制功能。
结构:带电位器和中间位置
开关。
SP 点击查看
开关动作模式:输出4~
20mA阀位反馈信号。
结构:带1KΩ电位器和R/I变
换器。
CPT 点击查看
调节动作模式:输入4~20mA控制信号,输出4~20mA阀位反馈信号。
结构:带1kΩ电位器和控制
模块(伺服放大器)。
PCU 点击查看
通过外部交流电源向电路输
出直流开关量控制开启,
关闭程序,并输出一组对应
全开,全闭位置的无源触点
信号。
G 点击查看
通过外部三相电源倒相电路
输出三相交流开关量控制开
启,关闭操作并输出一组对
应全开,全闭位置的无源触
电信号。
H 点击查看

数字模块-DC-电路图 DC
数字模块-AC-电路图 AC
