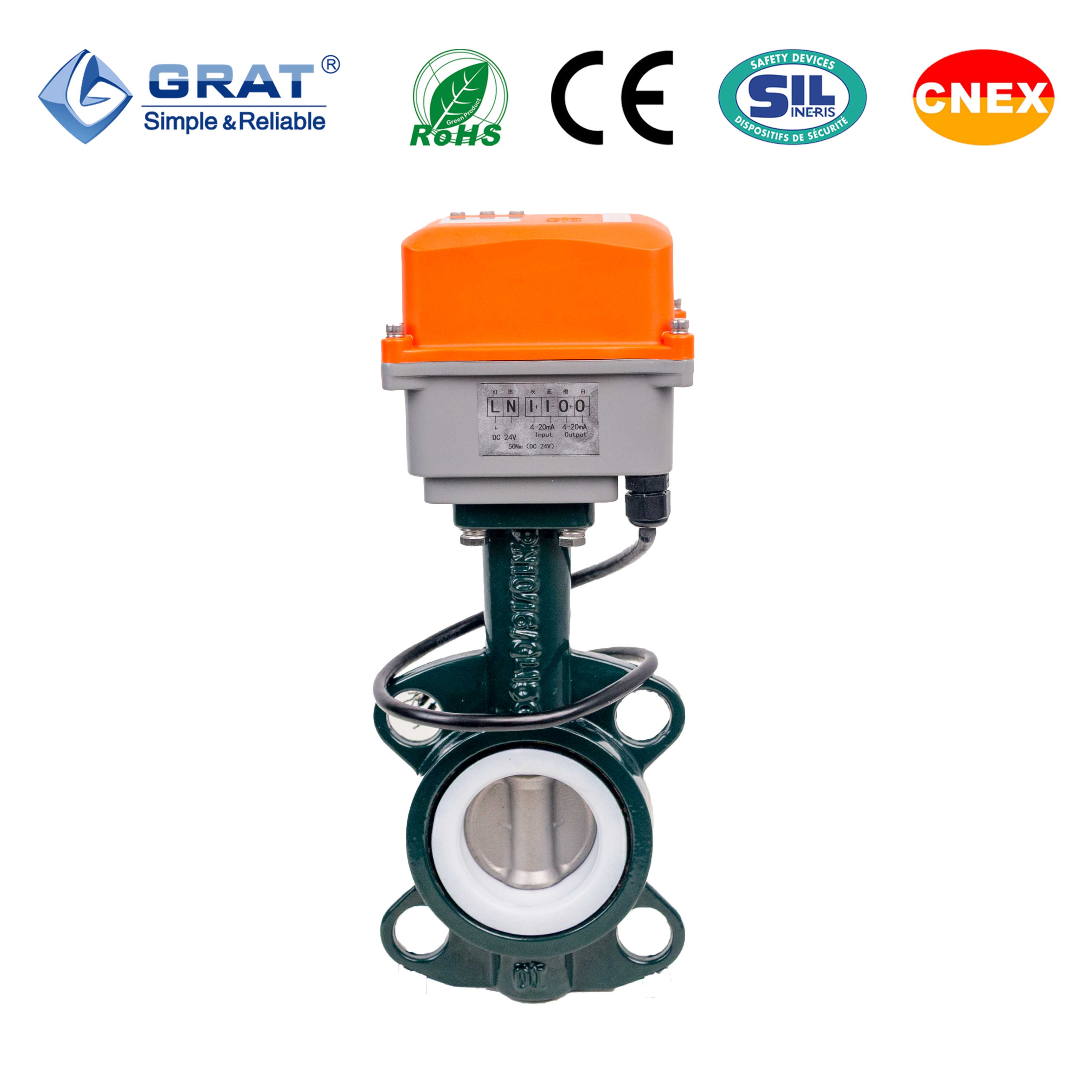

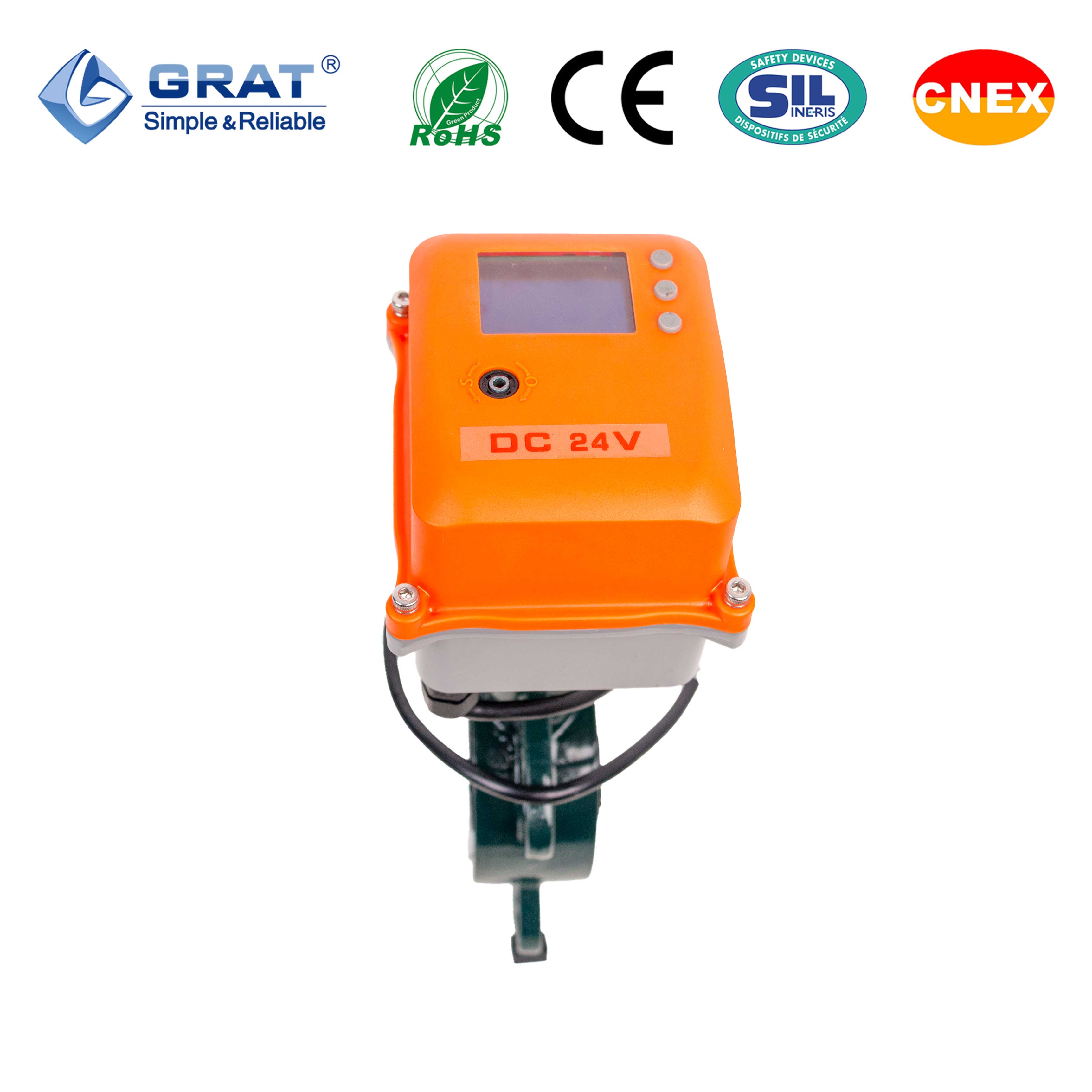

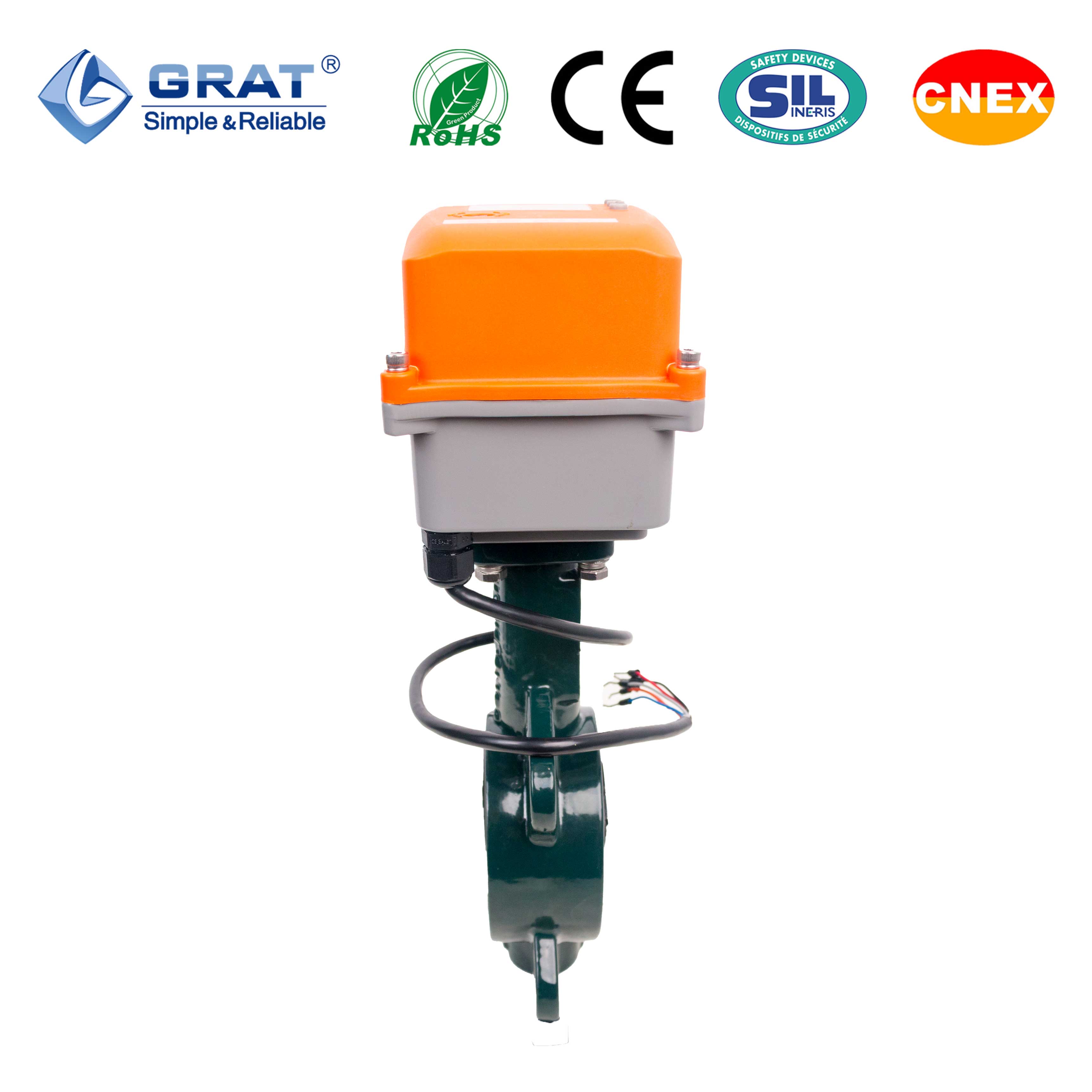

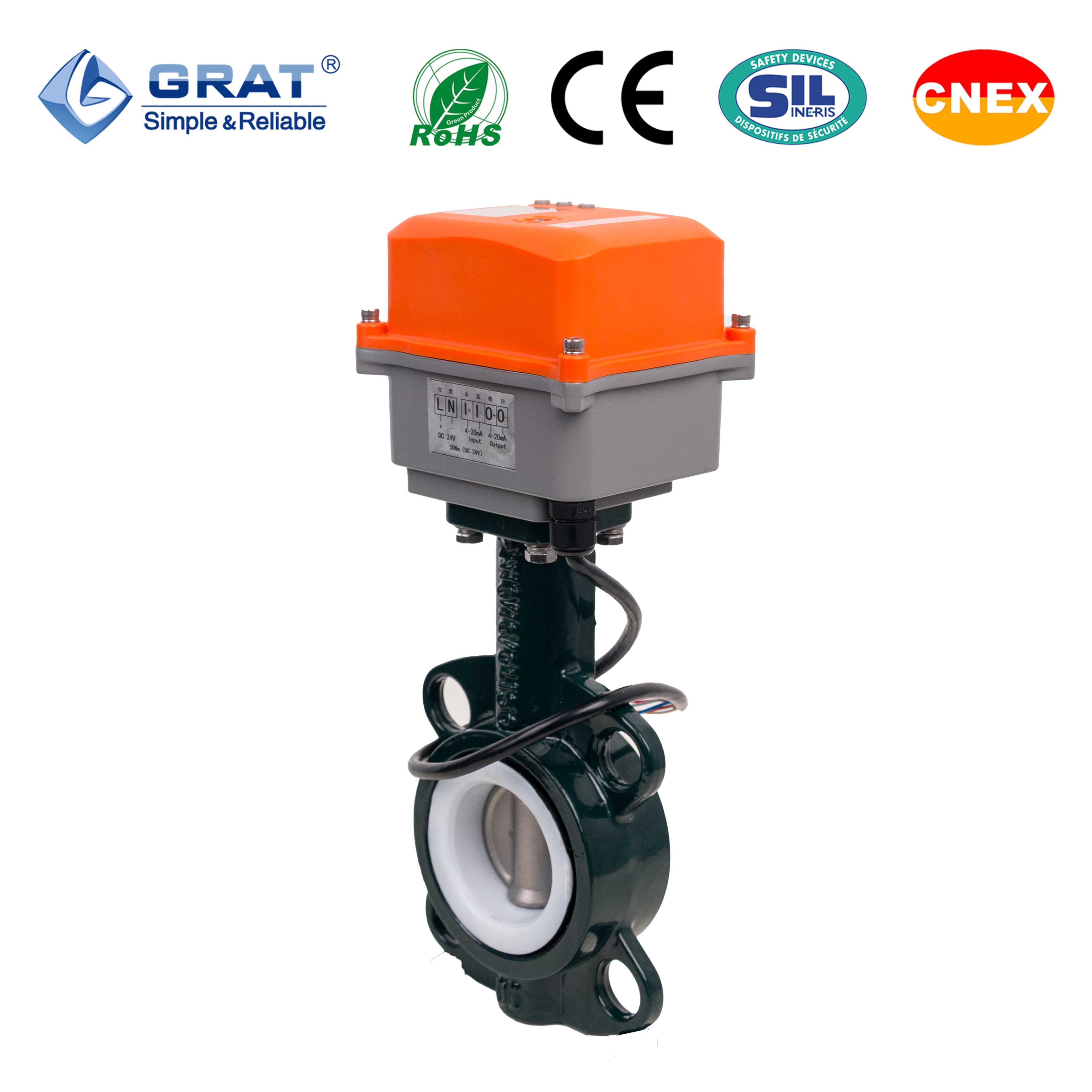

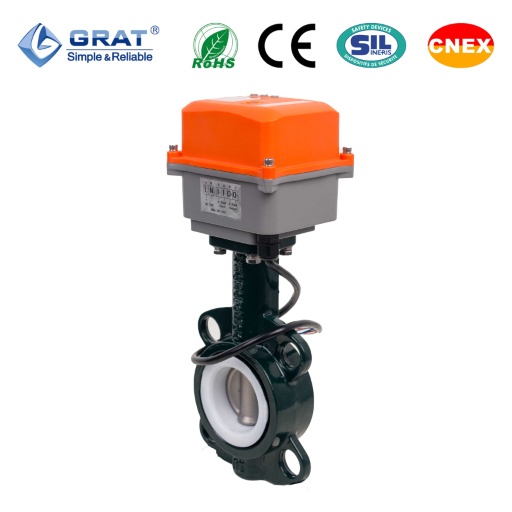

物联网电动衬氟蝶阀

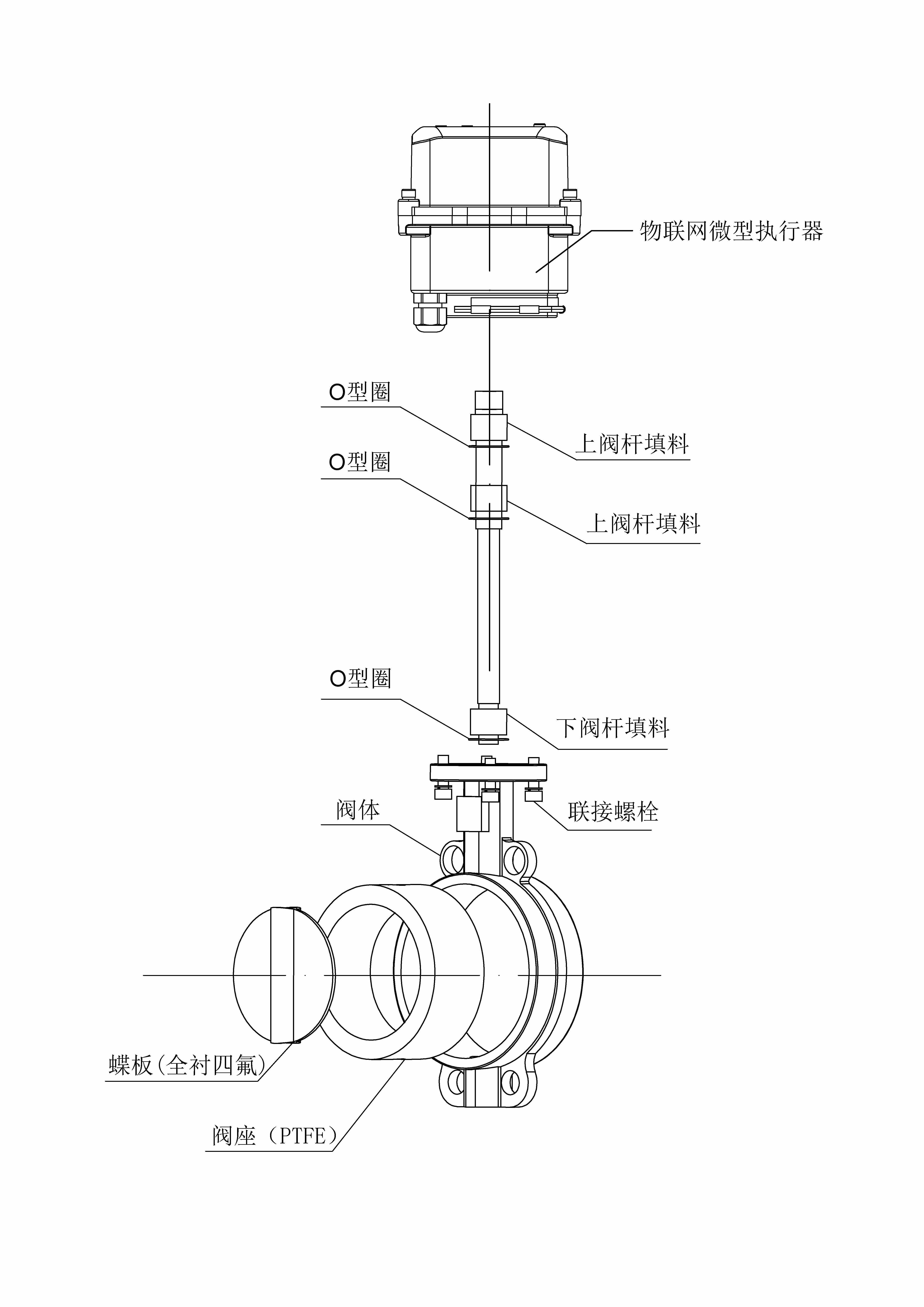

衬氟电动蝶阀采用带有球形密封表面的衬氟塑料包衬蝶板,配以阀座基部的硅橡胶衬垫调节阀门的密封性能;该阀门操作轻便,具有严密的密封性能,超长的使用寿命;可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。

  衬氟电动蝶阀由于采用了聚四氟乙烯(FEP)为防腐衬层里料,所以具有很强的防腐性和耐磨性,再加上唇式弹性的独特密封付的结构设计,较好的延长了产品的使用。

衬氟电动蝶阀在完成普通球阀输送的介质外还能输导大压差和较大温差变化范围内的强腐蚀、冲刷、磨砺的一切酸、碱、盐液体,有腐蚀性气体及含有固体颗粒的混合性液体等介质。

1.采用FEP衬里,与液体接触的过流部件全部为氟塑料,具有很强的防腐性和耐磨性,可适用于任何浓度的酸、碱等介质。是目前防腐设备最理想的选择。

2.唇式弹性的独特密封副的结构设计,较好的延长了产品的使用寿命。

3.PTFE密封材料,耐老化、耐腐蚀,使用寿命长。密封性能可达到零泄漏


工作电源

AC220V,DC24V

公称通径

DN40-65

介质温度

-50℃-160℃(无冻结)

工作压力

PN1.0~1.6(MPa)

控制方式

调节或开关控制

连接方式

对夹式

阀体材质

WCB、QT450-10、HT200、HT250

蝶板材质

WCB+PTFE

密封圈

PTFE

执行器材质

ABS壳体+TPE按键+PC镜片一体式上箱体

压铸铝下箱体

适用介质

硫酸,氢氟酸,磷酸,氯气,强碱,王水等任意具有强腐蚀性的介质。

设计与制造标准

GB/T 12238-2008  API 6D

法兰标准

JB/T 79-2015、GB/T 9124.1-2019  、 GB/T 9124.2-2019 、ASME B16.5、JIS B2239

结构长度

GB/T 12221-2005

检验标准

API 598

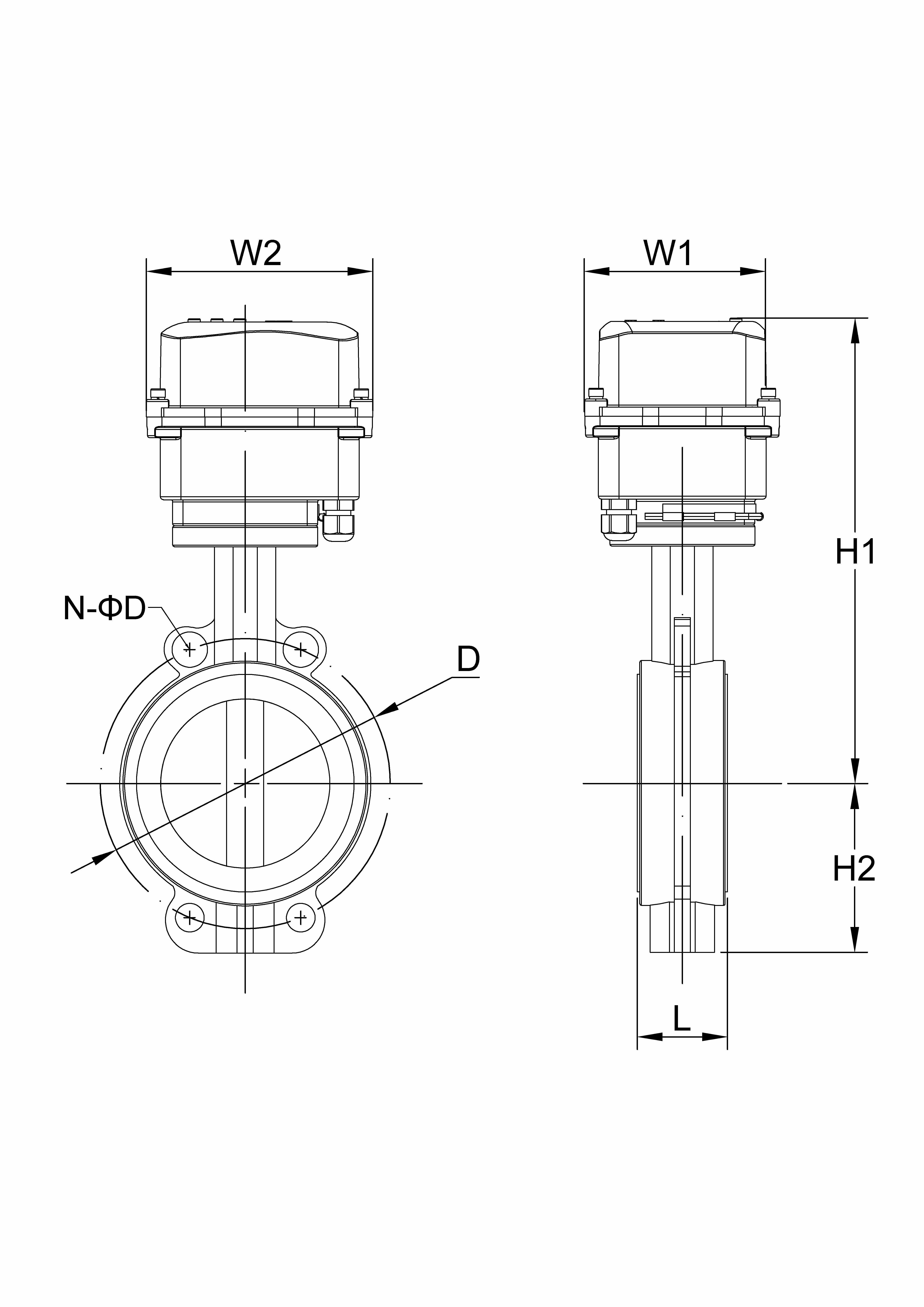

通径

DN

L

D

N-ΦD

H1

H2

W1

W2

40

33

115

4-Φ16

202

60

94

109

50

43

125

4-Φ18

212

70

94

109

65

46

145

4-Φ18

225

80

94

109
