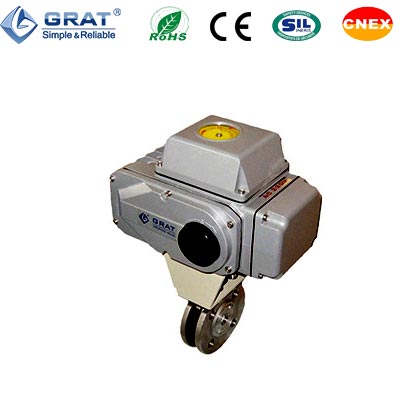

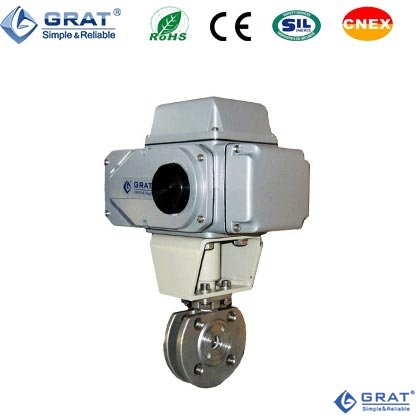

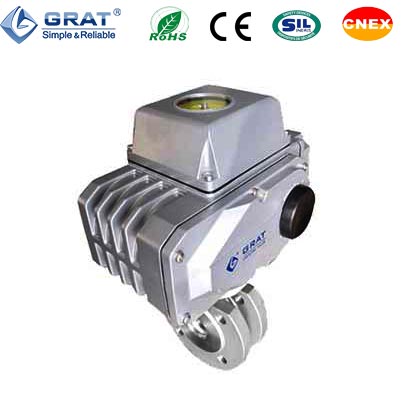

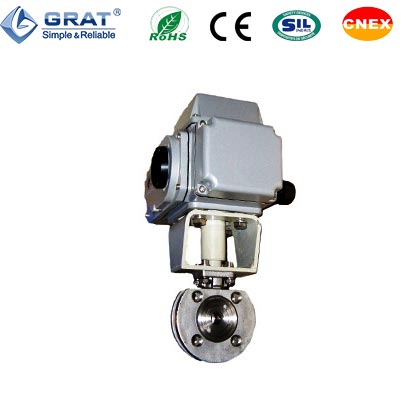

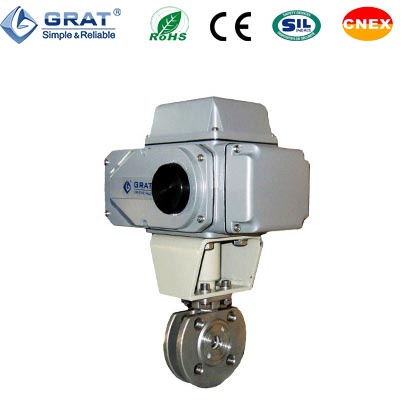

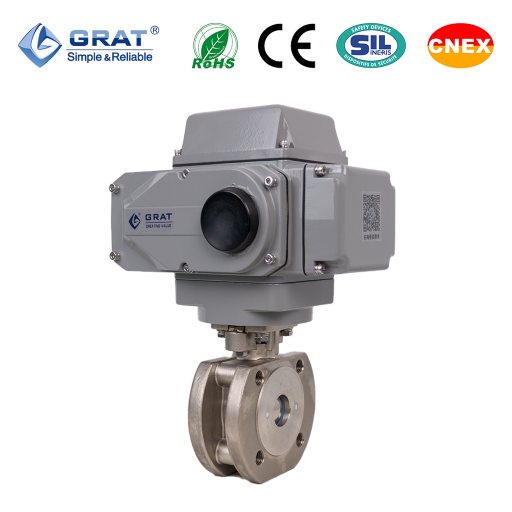

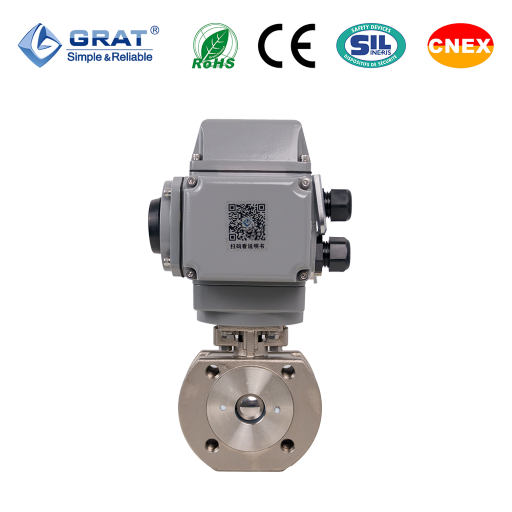

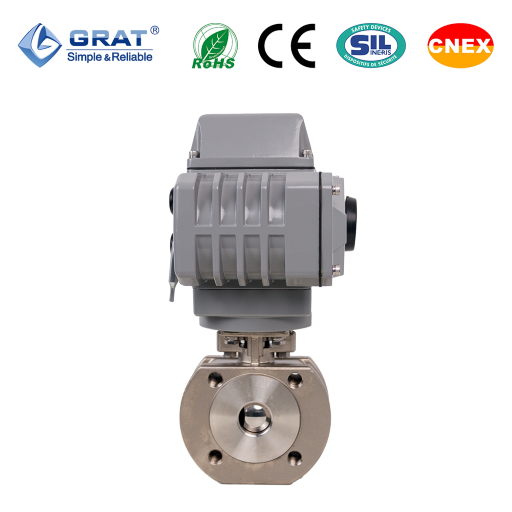

					1、PPD专利定位技术: 定位精度提高5倍达到±0.1%,电位器使用寿命提高2倍达到100万次。 PPD专利定位技术专利号:ZL2010 2 0225919.8  |
![]()  |

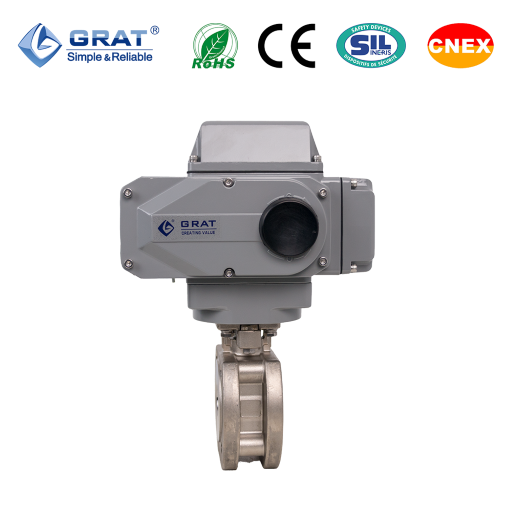

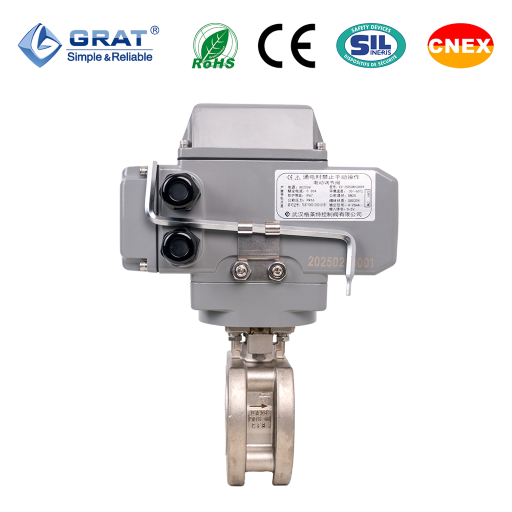

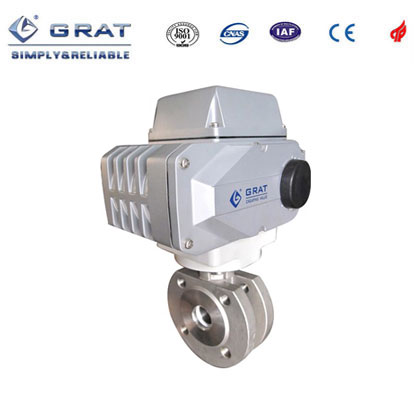

		    3、电子式电动执行器与超短球阀组成,和普通电动球阀相比具有结构紧凑,体积小,重量轻,阀座与端面法兰距离近,物料滞留少。密封性能优越等特点。
		    4、阀芯确定了阀门的特性,同种口径的阀门,也可以有不同的CV值和流量特性。
		    5、V形切口阀芯能够轻松切断管道内的各种杂质,有效保证管路的畅通(适合于冲刷性或粘滞性流体,纸浆或其它包含混合固体或纤维的浆料流体。)
		    6、调节精度高,可调比大,最大可达300:1。卓越的调节性能,使得产品广泛应用于各种工业领域的高精度调节环节。
公称通径  | DN15-DN200(更大口径敬请联系我公司索取详细资料)  |
公称压力  | PN1.6MPa  |
连接方式  | 法兰连接  |
阀座形式  | PTFE软密封  |
阀体材质  | SUS304 SUS316 WCB  |
阀芯材质  | SUS304 SUS316 WCB  |
动作时间  | 15秒、30秒(可选)(0-90°)  |
工作电源  | AC220V AC380V DC24V  |
控制信号  | 4~20mA 0~5V  |
输出信号  | 4~20mA 0~5V  |
工作压力  | PN1.6Mpa PN2.5Mpa PN6.4Mpa  |
介质温度  | ≤220℃  |
环境温度  | ≤50℃  |
适用介质  | 食品、润滑脂、纤维状流体、水、油品、  |
死 区  | 0.3%-3.0%可调  |
| A | V | - | 50 | PCU | N | 16 | K | Y | P | F | BT |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| 代号 | E | A |
| 名称 | 电动 | 气动 |
格2 阀门结构
| V | K | HV | B | BT | B3 | P | N | T |
| V型调节球阀 | O型球阀 | 硬密封V型调节阀 | 中线软密封蝶阀 | 通风蝶阀 | 三偏心蝶阀 | 单座阀 | 双座阀 | 三通球阀 |
格3 公称通径DN(mm)(参考安装尺寸)
格4 控制电路(参考电路图)
|
				代 号  | PCU | 开关/切断控制 | ||||
| S | MS | PIU | CPT | SP | ||
|
				名 称  |
				比例调节阀 (I/O:4~20mA)  | 开关动作 | 带无源触点反馈 | 开关带1KΩ电阻反馈 | 开关动作/输出4~20mA信号 | 开关带1KΩ电阻和无源触点反馈 |
格5 介质温度
| 代号 | N | M | H |
| 名称 | ≤120℃ | ≤220℃ | ≤400℃ |
格6 公称压力Mpa
| 代号 | 10 | 16 | 25 | 40 | 64 |
| 名称 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
格7 气动作用方式(电动省略)
| 代号 | K | B |
| 名称 | 单作用气开 | 单作用气关 |
格8 阀座密封形式
| 代号 | Y | R |
| 名称 | 硬密封座 | 软密封座 |
格9 阀体材料
| 代号 | C | P | R | RL |
				注:特殊 材料待定  |
| 名称 | ZG25 | 304 | 316 | 316L |
格10 连接方式及标准
| 代号 | D | F | S |
| 名称 | 对夹式按JB81-94 | 法兰式按JB81-94 | 丝扣连接 |
格11 防爆等级(无防爆要求缺省)
| 代号 | EX | BT |
| 名称 | 电动隔爆 |
				气动防爆 |

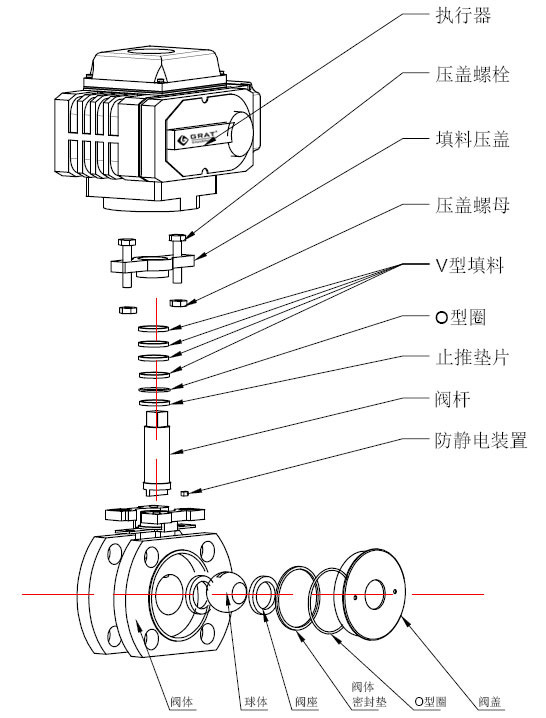

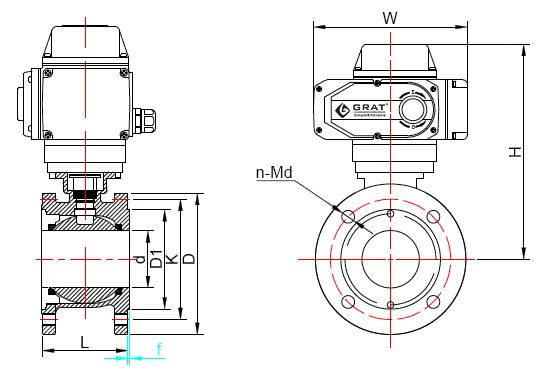

1、电子式电动调节阀外形图和连接尺寸:

	   2、电子式电动调节阀国标安装尺寸
	   设计标准:GB/T12237-2007
	   法兰标准:GB/T9113-2010                   国标单位:(mm)
  通径DN  | d  | D1  | K  | D  | n-Md  | f  | L  | H  | W  | |
DN15  | 1/2〃  |
					15  |
					45  | 65  |
					95  |
					4-M12  |
					2  | 35  |
					210  |
					196  |
DN20  | 3/4〃  |
					19  |
					55  | 75  |
					105  |
					4-M12  |
					2  | 38  |
					216  |
					196  |
DN25  | 1〃  |
					25  |
					65  | 85  |
					115  |
					4-M12  |
					2  | 50  |
					223  |
					196  |
DN32  | 1-1/4〃  |
					28  |
					76  | 100  |
					140  |
					4-M12  |
					2  | 50  |
					230  |
					196  |
DN40  | 1-1/2〃  |
					38  |
					83  | 110  |
					148  |
					4-M16  |
					3  | 67  |
					240  |
					196  |
DN50  | 2〃  |
					49  |
					102  | 125  |
					156  |
					4-M16  |
					3  | 72  |
					250  |
					196  |
DN65  | 2-1/2〃  |
					64  |
					120  | 145  |
					185  |
					4-M16  |
					3  | 94  |
					298  |
					255  |
DN80  | 3〃  |
					73  |
					143  | 160  |
					200  |
					8-M16  |
					3  | 120  |
					312  |
					255  |
DN100  | 4〃  |
					90  |
					168  | 180  |
					220  |
					8-M16  |
					3  | 141  |
					322  |
					255  |
DN125  | 5〃  |
					110  |
					185  | 210  |
					245  |
					8-M16  |
					3  | 165  |
					397  |
					255  |
DN150  | 6〃  |
					145  |
					208  | 240  |
					277  |
					8-M20  |
					3  | 225  |
					422  |
					255  |
DN200  | 8〃  |
					195  |
					265  | 395  |
					335  |
					12-M20  |
					3  | 275  |
					512  |
					255  |
	   3、电子式电动调节阀德标安装尺寸
	   设计标准:DIN3375/1,2,EN12516-1
	   法兰标准:DIN EN1092-1 PN10-PN40               德标单位:(mm)
  通径  |
					d  |
					D1  | K  |
					D  |
					n-Md  |
					f  | L  |
					H  |
					W  | |
DN15  | 1/2〃  |
					15  |
					45  | 65  |
					95  |
					4-M12  |
					2  | 44  |
					220  |
					196  |
DN20  | 3/4〃  |
					20  |
					58  | 75  |
					105  |
					4-M12  |
					2  | 44  |
					220  |
					196  |
DN25  | 1〃  |
					25  |
					68  | 85  |
					115  |
					4-M12  |
					2  | 50  |
					223  |
					196  |
DN32  | 1-1/4〃  |
					32  |
					78  | 100  |
					140  |
					4-M16  |
					2  | 60  |
					237  |
					196  |
DN40  | 1-1/2〃  |
					38  |
					88  | 110  |
					150  |
					4-M16  |
					3  | 65  |
					244  |
					196  |
DN50  | 2〃  |
					49  |
					102  | 125  |
					165  |
					4-M16  |
					3  | 80  |
					245  |
					196  |
DN65  | 2-1/2〃  |
					62  |
					122  | 145  |
					185  |
					4-M16  |
					3  | 110  |
					306  |
					255  |
DN80  | 3〃  |
					74  |
					138  | 160  |
					200  |
					8-M16  |
					3  | 120  |
					326  |
					255  |
DN100  | 4〃  |
					100  |
					158  | 180  |
					220  |
					8-M16  |
					3  | 152  |
					338  |
					255  |
DN125  | 5〃  |
					118  |
					188  | 210  |
					250  |
					8-M16  |
					3  | 180  |
					363  |
					255  |
DN150  | 6〃  |
					150  |
					212  | 240  |
					285  |
					8-M20  |
					3  | 232  |
					396.5  |
					255  |

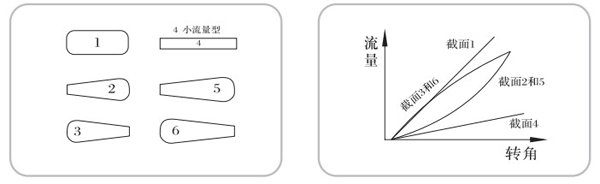

4、电子式电动调节阀流道的几种典型截面形状及流量特性示意图

5、阀体主要技术参数及指标
公称通径 DN(mm)  | 15  | 20  | 25  | 32  | 40  | 50  | 65  | 80  | 100  | 125  | 150  | 200  | |
					100%开度时流量系数CV值(参考)  |
					O形  |
					24  |
					44  |
					84  |
					122  |
					198  |
					320  |
					443  |
					595  |
					1096  |
					1692  |
					2602  |
					4212  |
					矩形  |
					8.7  |
					13.4  |
					20  |
					32.6  |
					44.3  |
					70  |
					114  |
					134  |
					186  |
					270  |
					462  |
					688  | |
					V形  |
					7.5  |
					11  |
					17  |
					28  |
					38  |
					60  |
					98  |
					116  |
					155  |
					233  |
					397  |
					595  | |
					流量特性  |
					J矩形:近似直线;V形(对数)等百分比;O形:快开  | ||||||||||||
					公称压力  |
					16(1.6MPa)、40(4.0MPa)、64(6.4MPa)  | ||||||||||||
					可调比  |
					50:1   100:1   300:1  | ||||||||||||
					法兰标准  |
					符合JB78-59、JB-79-59标准;可按JB/T79.1、JB/T79.2-94等标准生产  | ||||||||||||
					阀体材质  |
					铸钢(ZG230-450)、不锈钢(ZG1Cr18Ni9Ti、316、316L)、钛合金  | ||||||||||||
					球体材质  |
					不锈钢(ZG1Cr18Ni9Ti、316、316L、A105)等  | ||||||||||||
					阀杆材质  |
					不锈钢(ZG1Cr18Ni9Ti、316、316L)  | ||||||||||||
					填料材质  |
					聚四氟乙烯、柔性石墨  | ||||||||||||
					密封形式  |
					软密封  |
					硬密封  | |||||||||||
					阀座材质  |
					聚四氟乙烯  |
					碳纤维强化聚四氟乙烯  |
					不锈钢或不锈钢+STL  | ||||||||||
					泄漏率  |
					Ⅵ级  |
					小于额定流量的10-4、10-5  | |||||||||||
					工作温度  |
					N:-40℃-180℃  |
					M:-40℃-280℃  |
					H:-40℃-400℃  | ||||||||||
6、电子式电动调节阀执行标准
					制造标准  |
					GB/T 122387-89  |
					法兰标准  |
					GB9113-2000、GB17241.6-1998  |
					结构长度标准  |
					GB12221-89  |
					检验标准  |
					GB/T 13927-92  |

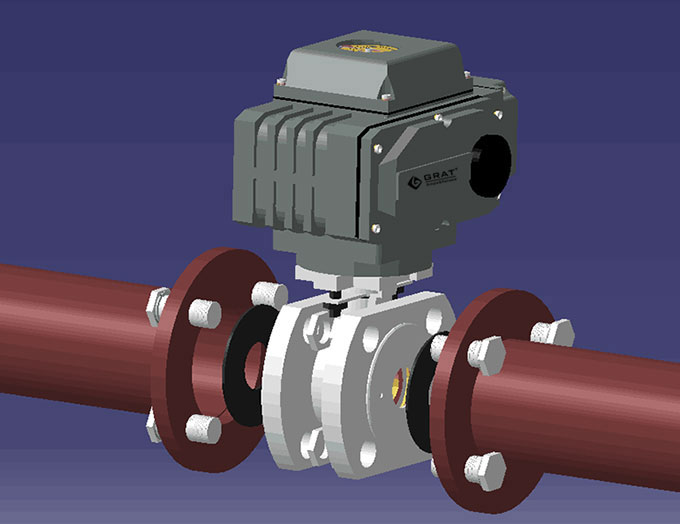

7、电子式电动调节阀与管道的安装示意图

| 控制电路 | 型号代码 | 电路图 | 视频地址 |
					开关动作模式:通过交流开 关量实现开启,关闭操作,
					并输出一组只是全开,全闭 的有源位置信号。  | S |
  | 点击查看 |
					开关动作模式:输出无源触 点信号。 结构:带两个中间位置开关。  | MS |
  | 点击查看 |
					开关动作模式:输出 0~1000Ω反馈信号。
					结构:带500Ω或1KΩ电位 器。  | PIU |
  | 点击查看 |
					开关动作模式:通过开关电
					路控制阀门开启角度与电位
					器阻值对应,并同时实现中 间位置控制功能。
					结构:带电位器和中间位置 开关。  | SP |
  | 点击查看 |
					开关动作模式:输出4~ 20mA阀位反馈信号。 结构:带1KΩ电位器和R/I变
					换器。  | CPT |
  | 点击查看 |
|
				调节动作模式:输入4~20mA控制信号,输出4~20mA阀位反馈信号。 结构:带1kΩ电位器和控制 模块(伺服放大器)。  | PCU | ![]()  | 点击查看 |
|
				通过外部直流电源向电路输 出直流开关量控制开启, 关闭程序,并输出一组对应 全开,全闭位置的无源触点 信号。  | G | ![]()  | 点击查看 |
| 通过外部直流电源向电路输出模拟量信号控制开启,关闭程序,并输出一组对应全开,全闭位置的模拟量信号。 | PCU-DC24 | ![]()  | |
|
				通过外部三相电源倒相电路 输出三相交流开关量控制开 启,关闭操作并输出一组对 应全开,全闭位置的无源触 点信号。  | H | ![]()  | 点击查看 |
| 数字模块-DC-电路图 | DC | ![]()  | |
| 数字模块-AC-电路图 | AC | ![]()  |
