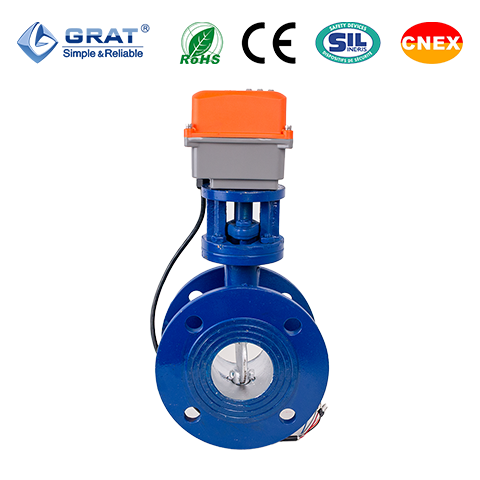

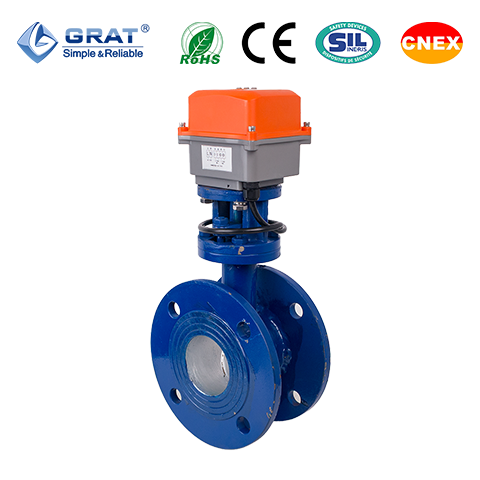

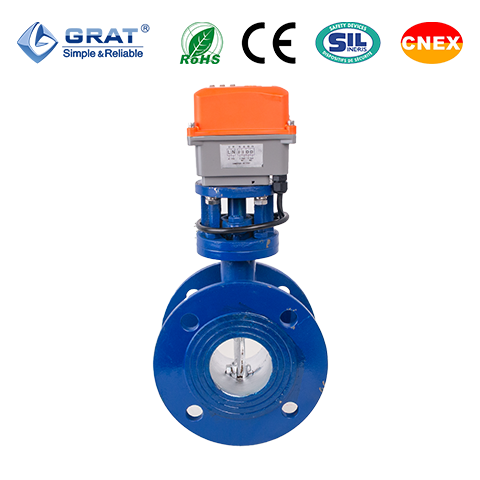

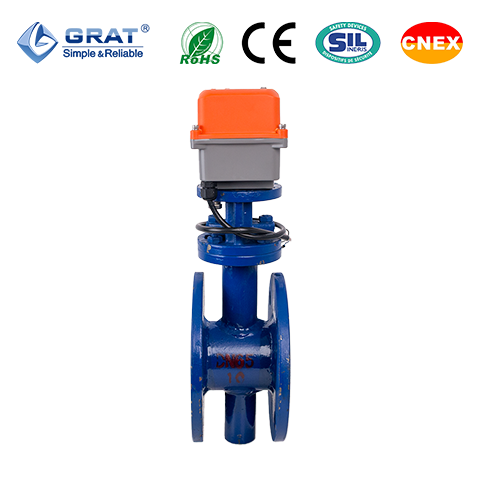

电动通风蝶阀产品广泛应用于各种通风除尘管路双向启闭及燃气调节设备，适用于冶金、矿山、水泥、化工、发电、工业炉等行业的燃气调节、通风除尘及环境保护系统之中。

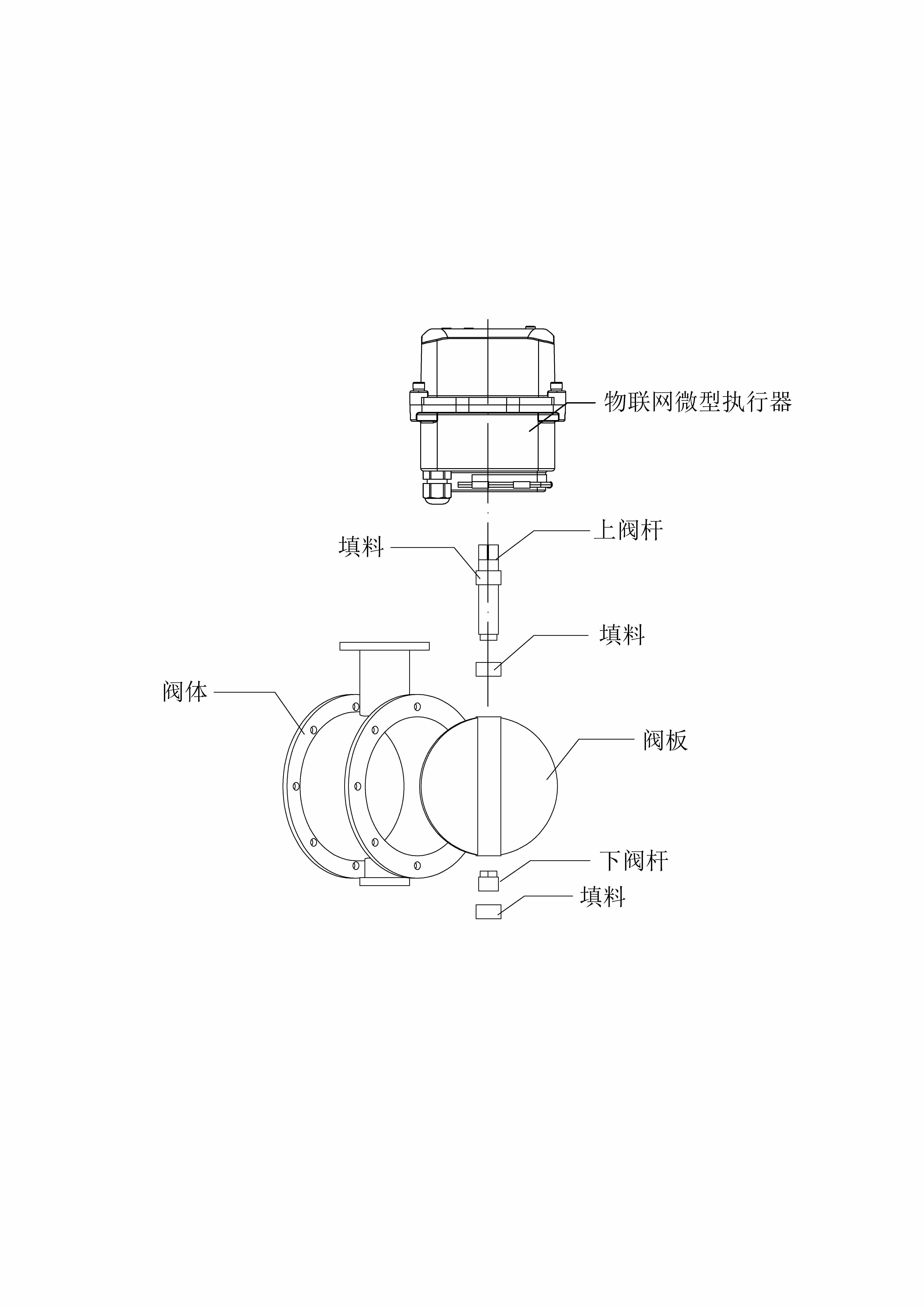

1.阀体、阀板均用钢板焊接加工而成，重量轻、结构简单、安装方便
2.蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。
3.内无连杆、螺栓等、工作可靠、有效延长了使用寿命长。
公称通径 | DN50～DN65 | |
工作电源 | AC220V，DC24V | |
介质温度 | 0-450℃（备选） | |
公称压力 | 0.1～0.6MPa | |
适用介质 | 含尘烟气、空气、煤气 | |
连接方式 | 法兰式 | |
流量特性 | 线性/等百分比特性 | |
控制方式 | 调节或开关控制 | |
气动作用方式 | 单作用(带弹簧复位)或双作用 | |
密封形式 | 开放式、后座式（超高温适用）、密封式（常温适用） | |
试验压力 | 壳体实验 | 0.15MPa |
密封试验 | 0.11MPa | |
阀体材质 | A3钢、耐热钢 SUS304不锈钢、SUS316不锈钢 | |
阀板材质 | A3钢、耐热钢 SUS304不锈钢、SUS316不锈钢 | |
填料材质 | 衬四氟、石墨 | |
防护等级 | IP66 | |
制造标准 | JB/T 8692-2013 | |
产品设计与制造 | GB/T12238-2008、API 609 | |
产品检查与实验 | GB/T13927-2022、API 598 | |
侧法兰连接 | GB/T 9124.1-2019、GB/T 9124.2-2019、ASME B16.50及ASME B16.47 | |

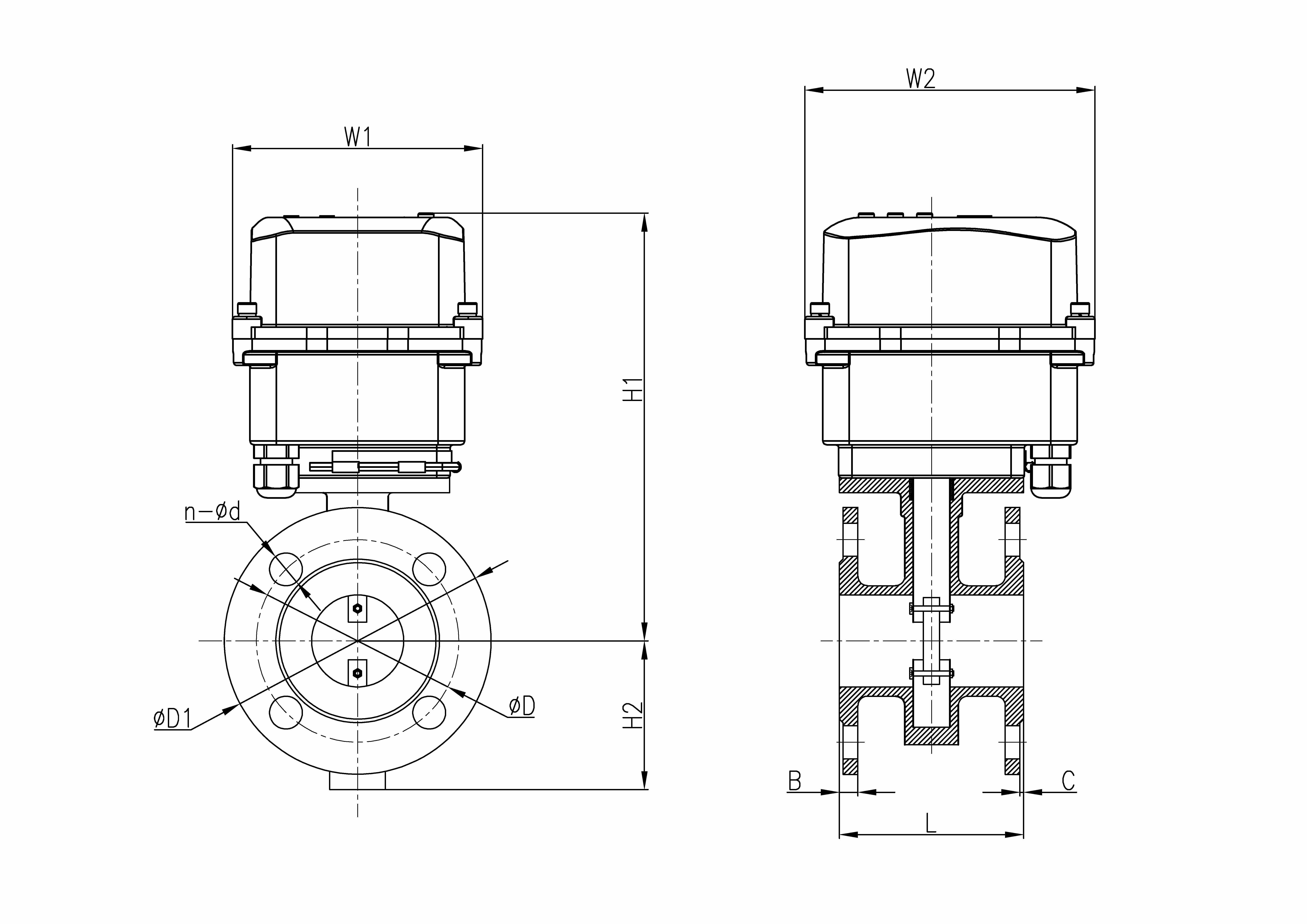

规格 | D1 | D | L | B | C | n-Φd | H1 | H2 | W1 | W2 |
mm | ||||||||||
50 | 165 | 125 | 100 | 8 | 1 | 4-Φ18 | 313 | 83 | 94 | 109 |
65 | 185 | 145 | 100 | 8 | 1 | 4-Φ18 | 333 | 93 | 94 | 109 |
