所属类别：电动执行器

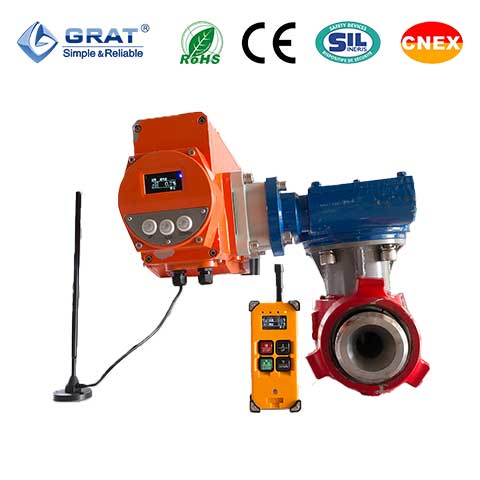

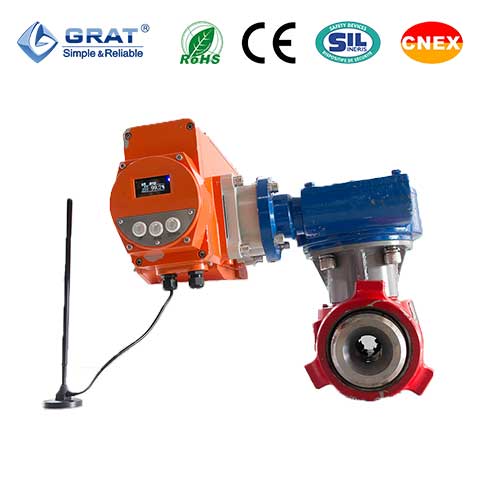

产品名称：防爆电动旋塞阀执行器(防爆电动旋塞阀执行机构)
产品简介:
防爆电动旋塞阀执行器是具备防爆性能、以电能为动力，用于驱动旋塞阀实现启闭或流量调节，防爆等级达到行业最高等级 Ex db ⅡC T6 Gb，适配易燃易爆危险环境的专用执行机构。

DDS2 (中).png

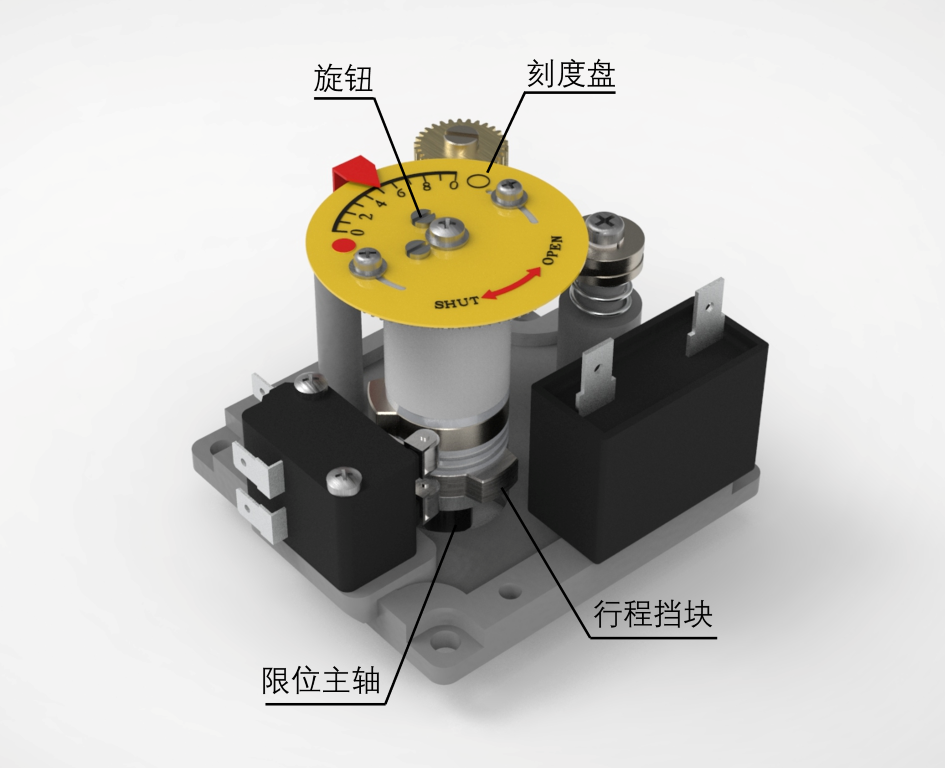

DDS开关调试专利技术：

旋转刻度盘顶部旋钮即可轻松完成电动执行机构

与阀门连接后的电气、机械位置校准调试！

从原来5步调试到DDS技术的1步到位！我们懂你的烦恼

简单的一步调试，只需要一个内六角扳手按照你预设的角度

轻松旋转刻度盘上的调试螺钉到达位置。

DDS开关调试技术专利号：ZL2014 2 0595730.6

输出力矩N·m；

EA-600-Ex 表示：输出力矩为600N·m的电动隔爆执行机构

旋塞阀电动执行器
型号		EA-200-Ex	EA-400-Ex	EA-600-Ex	EA-1000-Ex	EA-1600	EA-2500-Ex
输出扭矩		200N·m	400N·m	600N·m	1000N·m	1600N·m	600N·m
适配阀体	2寸	35MPa	70MPa
适配阀体	3寸
动作时间		30S	30S	45S	30S	48S	60S/75S
回转角度		0~90°	0~90°	0~90°	0~90°	0-90°	0~90°
	AC110V	40W	90W	90W	180W	180W	180W
	AC220V	40W	90W	90W	210W	210W	220W
	AC380V	30W	40W	40W	300W	300W	320W
	DC24V	40W	70W	70W
	AC110V	0.63A	1.12A	1.18A	1.93A	1.75A	1.75A
	AC220V	0.35A	0.64A	0.67A	0.96A	0.98A	1.03A
	AC380V	0.19A	0.29A	0.29A			0.48A
	DC24V	3.12A	7.8A	8.0A
整机重量		9.0Kg	9.5Kg	10.0Kg	18.5Kg	19Kg	20.0Kg
绝缘电阻		≥50MΩ/500VDC
耐压等级		DC24V: 500V 1分钟 AC110V: 1000V 1分钟 AC220V: 1500V 1分钟 AC380V: 2000V 1分钟
防护等级		IP67
防爆等级		Ex db ⅡC T6 Gb			Ex db ⅡB T4 Gb
安装方位		360°可调
电气接口		2-M20x1.5防爆堵头使用时用户根据选用电缆加装相应的防爆电缆接头
控制电路		S型/MS型/PIU型/SP型/PCU型/CPT型/G型/H型
选装功能		◆除湿加热器◆无源触点开关◆过力矩保护◆现场保护单元
检测标准		JB/T8219-2016, GB/T 3836.1-2021, GB/T 3836.2-2021

EA-50/100-Ex 防爆系列外形尺寸

标准
直装

EA-200/400/600-Ex 防爆系列外形尺寸

标准
直装

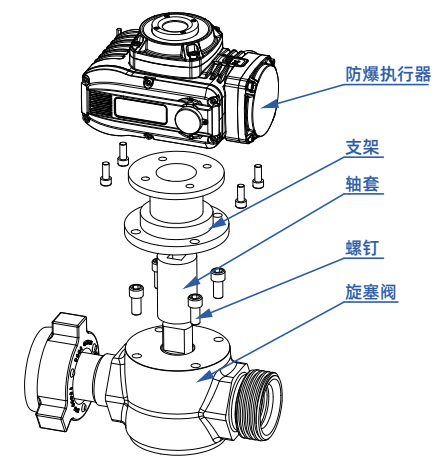

阀体装配示意图

控制电路	型号代码	电路图	视频地址
开关动作模式：通过交流开关量实现开启，关闭操作，并输出一组只是全开，全闭的有源位置信号。	S		点击查看
开关动作模式：输出无源触点信号。结构：带两个中间位置开关。	MS		点击查看
开关动作模式：输出 0～1000Ω反馈信号。结构：带500Ω或1KΩ电位器。	PIU		点击查看
开关动作模式：通过开关电路控制阀门开启角度与电位器阻值对应，并同时实现中间位置控制功能。结构：带电位器和中间位置开关。	SP		点击查看
开关动作模式：输出4～ 20mA阀位反馈信号。结构：带1KΩ电位器和R/I变换器。	CPT		点击查看
调节动作模式：输入4～20mA控制信号，输出4～20mA阀位反馈信号。结构：带1kΩ电位器和控制模块（伺服放大器）。	PCU		点击查看
通过外部直流电源向电路输出直流开关量控制开启，关闭程序，并输出一组对应全开，全闭位置的无源触点信号。	G		点击查看
通过外部直流电源向电路输出模拟量信号控制开启，关闭程序，并输出一组对应全开，全闭位置的模拟量信号。	PCU-DC24
通过外部三相电源倒相电路输出三相交流开关量控制开启，关闭操作并输出一组对应全开，全闭位置的无源触点信号。	H		点击查看
数字模块-DC-电路图	DC
数字模块-AC-电路图	AC
