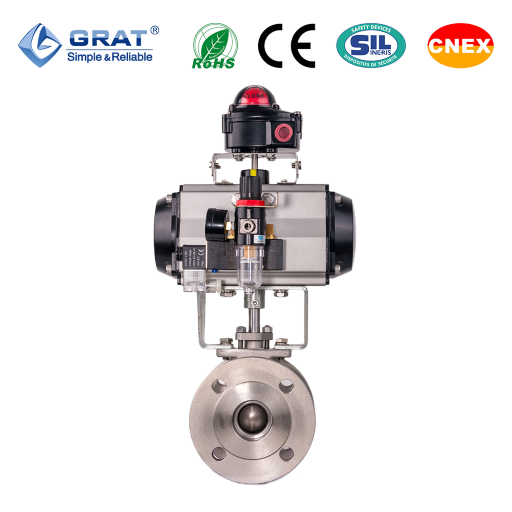

硬密封气动V型调节阀

 所属类别:气动调节阀

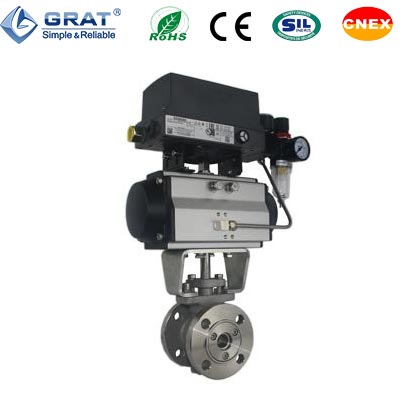

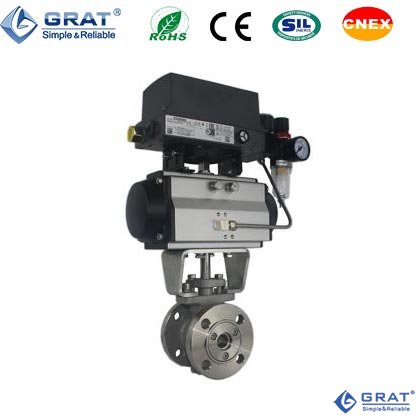

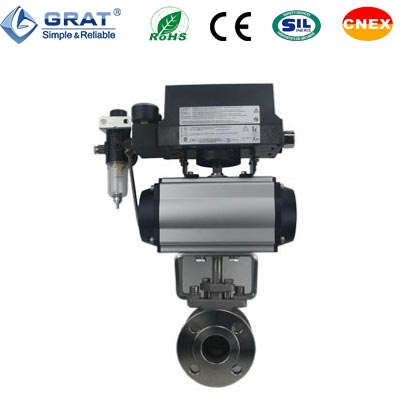

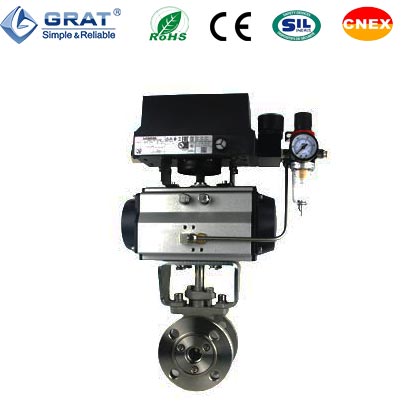

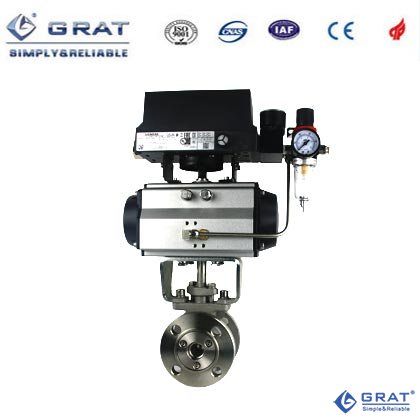

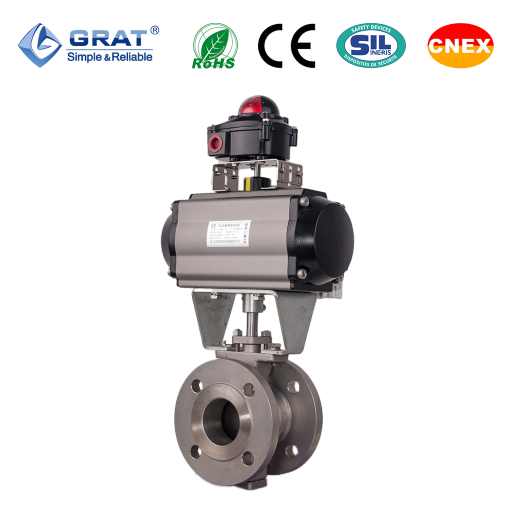

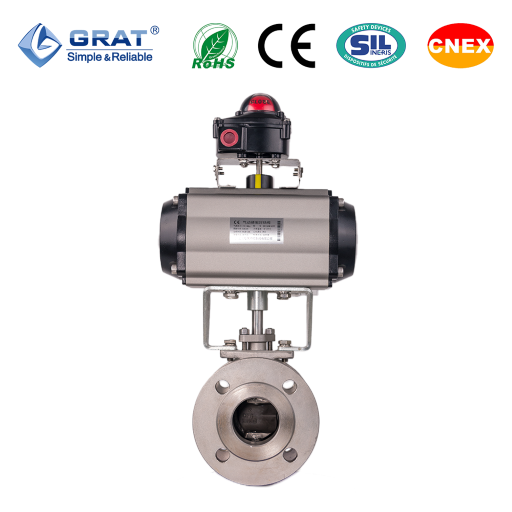

产品名称:硬密封气动V型调节阀
产品简介:
    气动V型调节阀具有卓越的调节性能特别适用于(矿浆、纸浆)高温蒸汽调节等各种工业领域的高精度调节环节。实现管道中介质流量调节。

    ①阀座与阀芯之间形成的剪刀口,能够轻松切断管道内的各种杂质,有效保证管路的畅通。
    ②高性能硬密封采用司泰来堆焊合金密封圈,耐高温可达350℃
    ③固定式球阀的阀杆球芯一体,有效解决机械回差问题,回转误差≤0.5%。
    ④独特的长阀杆阀体结构,有效增加执行机构与高温介质距离,散热性能更好。

硬密封气动V型调节阀结构特点图

    ★开关轻便,只需要用气旋转90度的操作和很小的转动力矩就能关闭严密。
    ★球阀的球体是固定的,受压后不产生移动。固定球球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。
    ★主要用于截断或接通管路中的介质,亦可用于流体的调节与控制,是工业自动化过程控制的一种管道压元件。
    ★调节精度高,可调比大,最大可达300:1。卓越的调节性能,使得产品广泛应用于各种工业领域的高精度调节环节。
    ★单作用气动活塞执行机构,防止中途气源断掉弹簧复位功能自动复位关闭阀门。

公称通径

DN15~DN350

工作温度

-30℃-350℃

公称压力

PN1.6-2.5MPa

适用介质

软密封适合食品、润滑脂、纤维状流体、水、油品、气体,硬密封适合矿浆、煤浆、纸浆、高温蒸汽

气源压力

0.4~0.7MPa

执行器密封

氟橡胶

执行器材质

铸铝合金

连接方式

对夹,法兰,螺纹

流量特性

等百分比

阀体材质

SUS304不锈钢、SUS316不锈钢、WCB

阀芯材质

SUS304不锈钢、SUS316不锈钢

球阀密封

不锈钢可动硬密封、司泰莱堆焊,TPFE等

填料材质

石墨,PTFE

制造标准

JB/T8692-199

气动球阀设计与制造标准

GB12237-89 AP16D标准

产品检查与实验

JB/T 9092  API598标准


耗气量

开向体积和关向体积


型号 开关体积(升) 关向体积(升)
50 0.11 0.15
65 0.22 0.24
75 0.3 0.35
85 0.45 0.48
95 0.5 0.55
110 0.7 0.7
125 1.6 1.6
140 2.3 2.1
160 3.5 3
190 5.9 5.9
210 7.6 7.5
240 11 9
270 17 14
300 23.5 28
350 34 40
400 58 58

耗气量取决于供气压力,开关形成,体积及动作次数,计算如下:

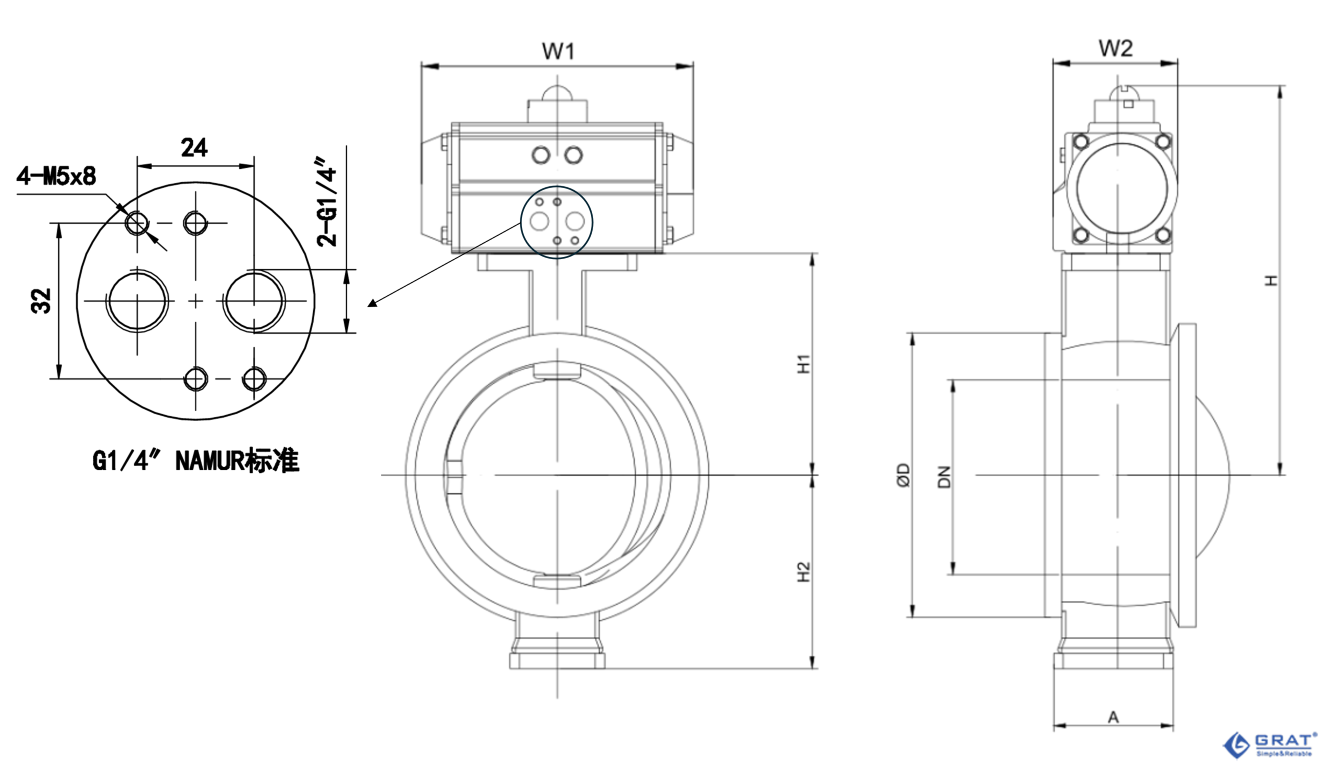

    1、对夹式气动V型硬密封球阀安装尺寸


通径DN(mm) 直径英寸 A φd H1 H2 H W1 W2
15 1/2" 62 54 74 75 164 160 58
20 3/4" 62 54 74 75 164 160 58
25 1" 62 54 74 75 183 192 74
32 1 1/4" 62 78 80 75 189 192 74
40 1 1/2" 62 82 85 75 205 218 85
50 2" 75 100 87 95 220 238 96
65 2 1/2" 80 120 105 115 248 272 107
80 3" 100 131 115 125 271 274 120
100 4" 115 158 125 125 316 335 135
125 5" 130 180 140 155 331 335 135
150 6" 160 216 153 165 361 352 152
200 8" 200 260 200 195 430 422 174
250 10" 240 325 225 225 487 488 206

2.法兰式气动V型硬密封球阀安装尺寸


通径DN(mm) 直径
英寸
D1 D2 d K D n-φd B F L H1 H2 W1 W2
15 1/2" 15 28 45 65 95 4-Φ14 14 2 102 254 55 160 58
20 3/4" 15 28 55 75 105 4-Φ14 14 2 102 264 60 160 58
25 1" 20 40 66 85 115 4-Φ14 14 2 102 293 65 192 74
32 1 1/4" 25 46 78 100 135 4-Φ18 16 2 114 303 75 192 74
40 1 1/2" 32 54 85 110 145 4-Φ18 16 2 114 324 80 218 85
50 2" 40 65 100 125 160 4-Φ18 16 2 124 347 85 238 96
65 2 1/2" 50 80 120 145 180 4-Φ18 18 2 145 367 100 272 107
80 3" 65 100 135 160 195 8-Φ18 20 2 165 374 105 274 120
100 4" 80 110 155 180 215 8-Φ18 20 2 194 469 115 335 135
125 5" 100 135 185 210 245 8-Φ18 22 3 210 473 130 335 135
150 6" 125 165 210 240 280 8-Φ23 24 3 229 510 150 352 152
200 8" 160 205 265 295 335 12-Φ23 26 3 243 562 175 422 174
250 10" 210 260 320 355 405 12-Φ26 30 3 297 634 220 488 206






开关型接线图

(电磁阀接线图)





调节型接线图

(定位器信号线)
