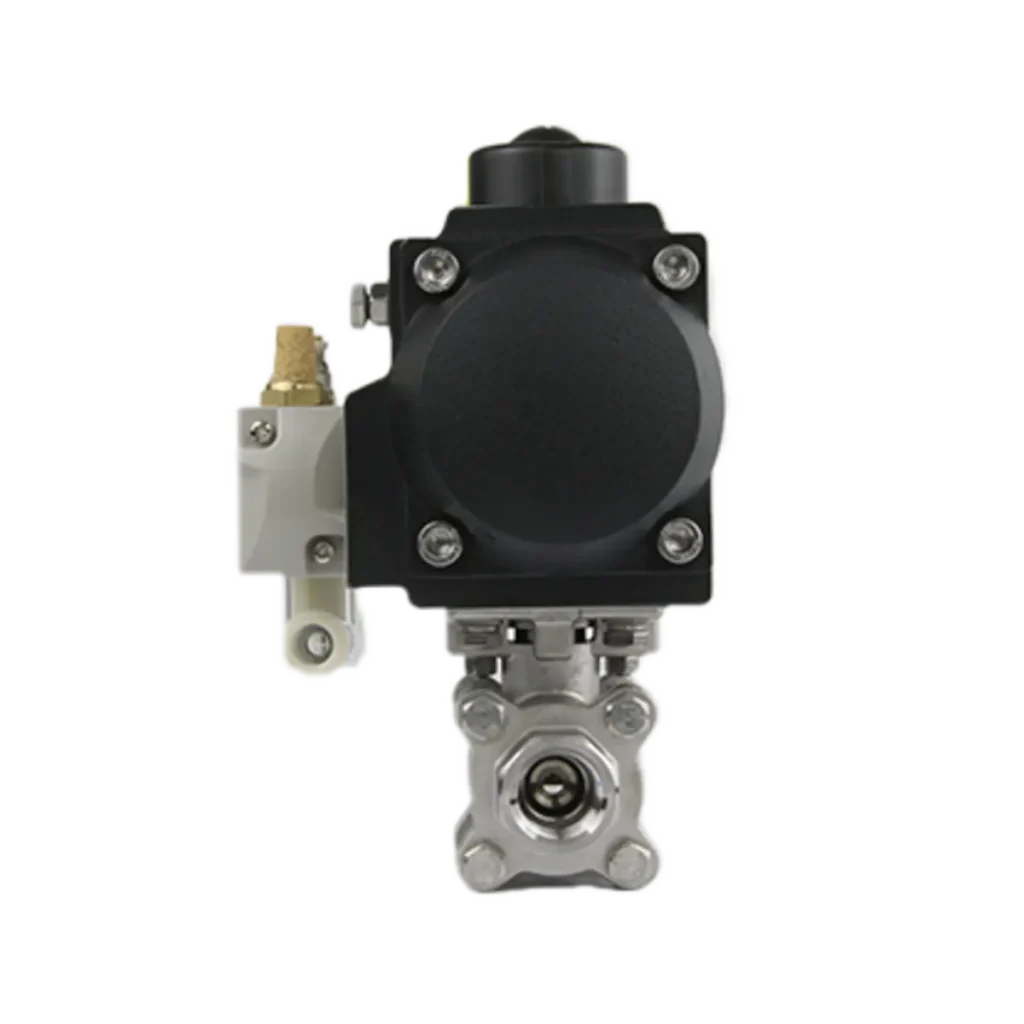

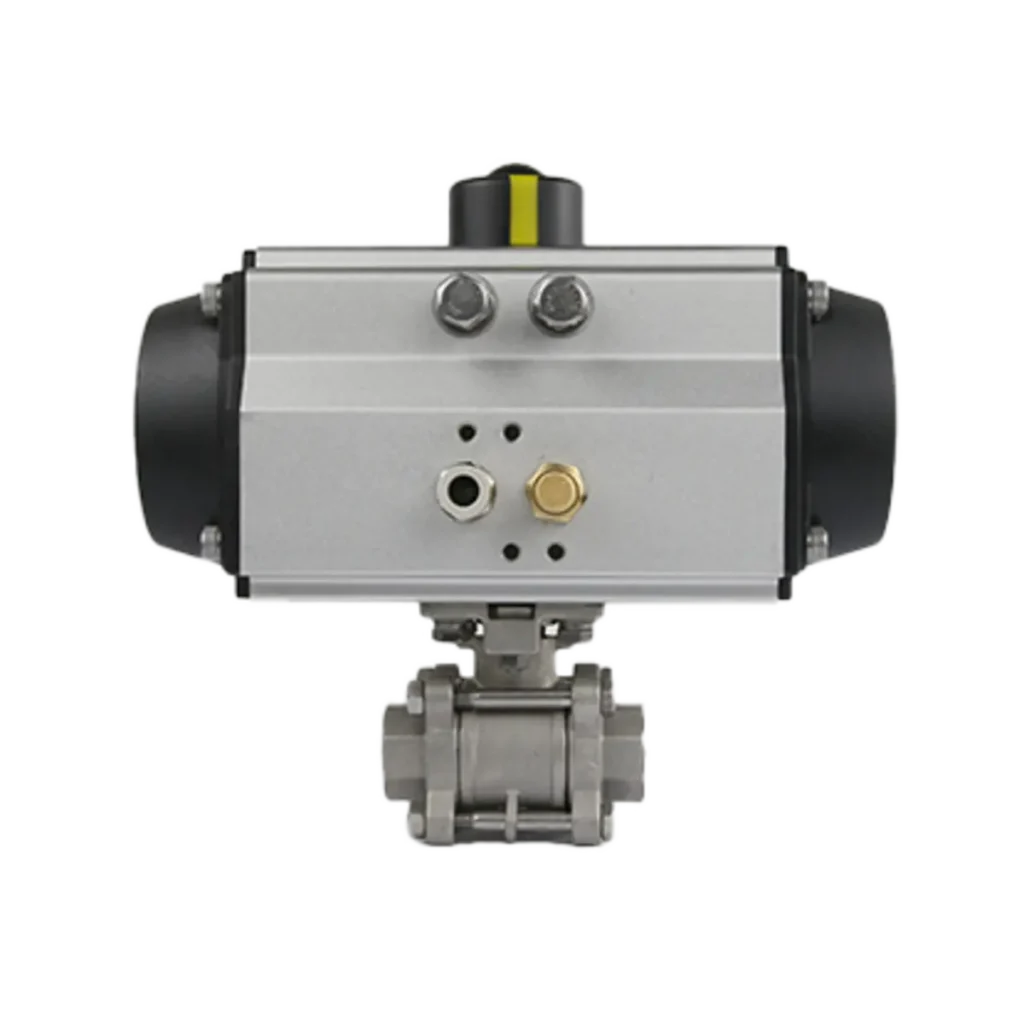

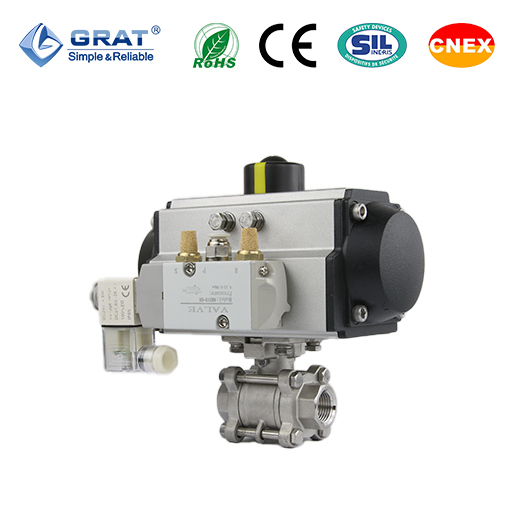

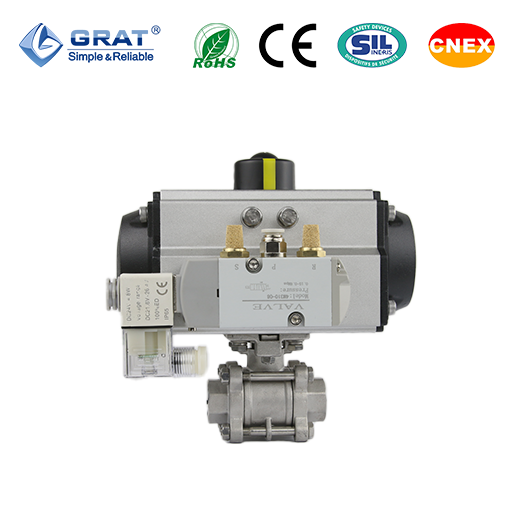

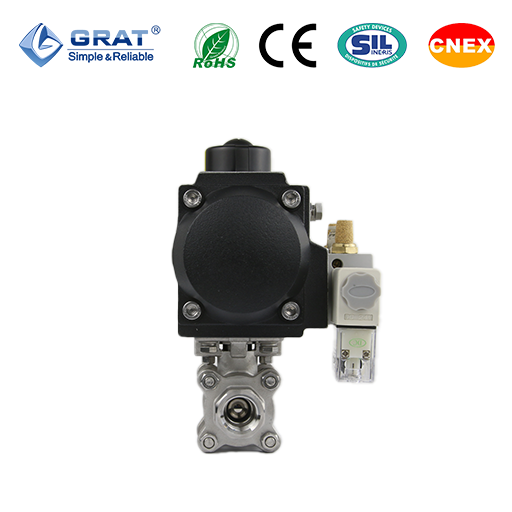

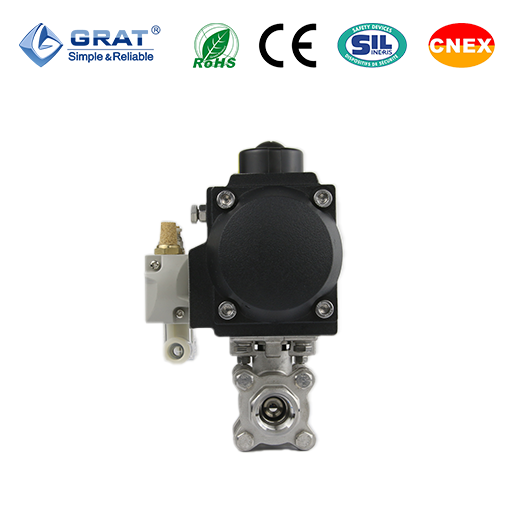

气动开关内螺纹球阀

 所属类别:气动球阀

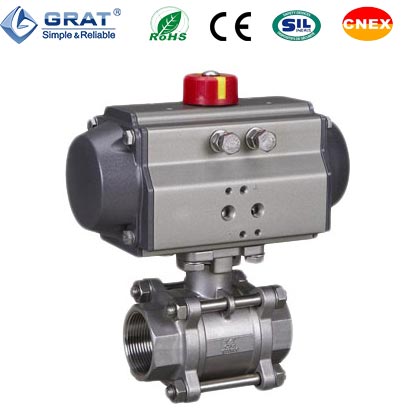

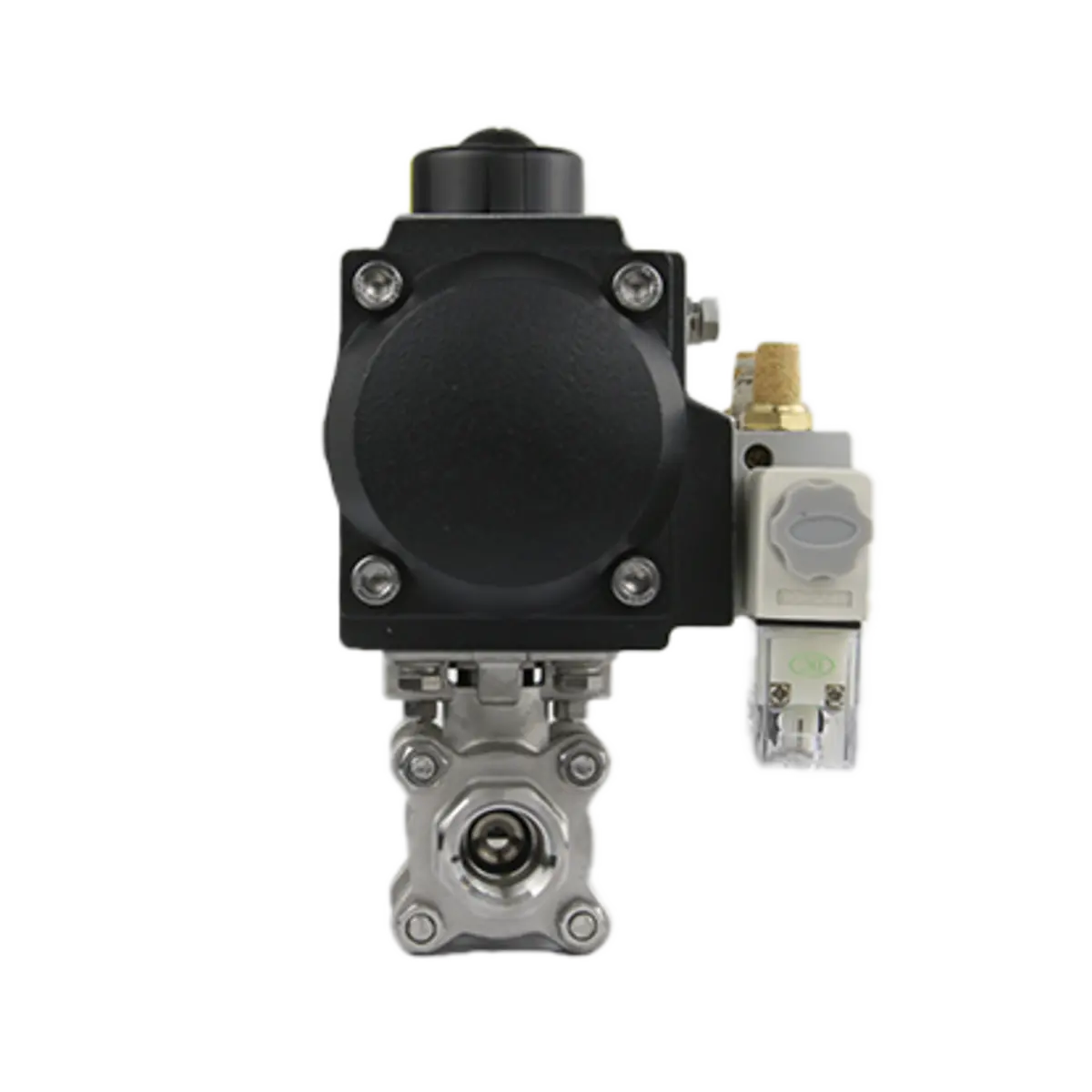

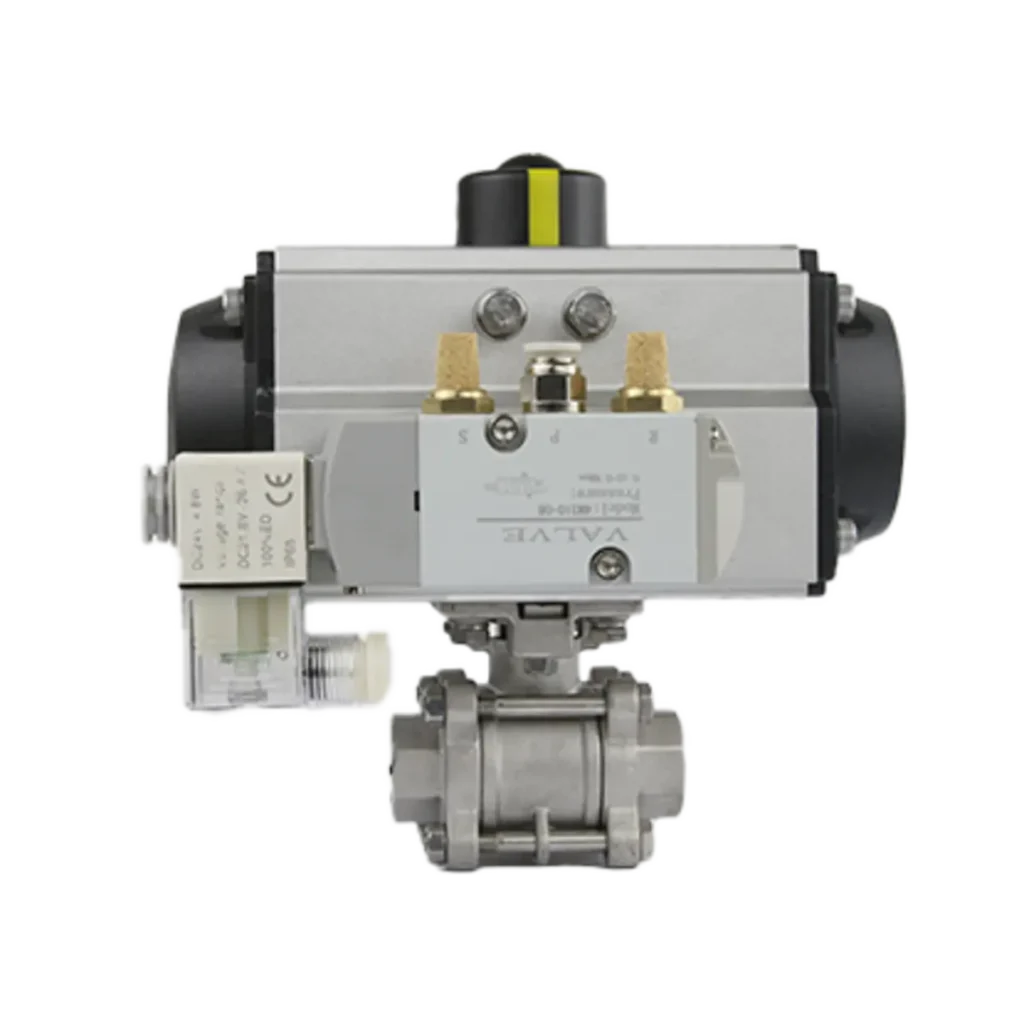

产品名称:气动开关内螺纹球阀
产品简介:
    气动开关内螺纹球阀小体积气动球阀应用于各种对于安装尺寸和体积有较大限制的工艺场合。成功应用于多个工业领域,如空调系统、消防系统、水处理系统、管路吹扫、分析仪器、烟气采样等行业。
    气动开关内螺纹球阀适用于各种工业、仪器等管道。具有体积小,性能稳定等优点。

    1、驱动力矩小,启闭灵活无摩擦,操作方便。

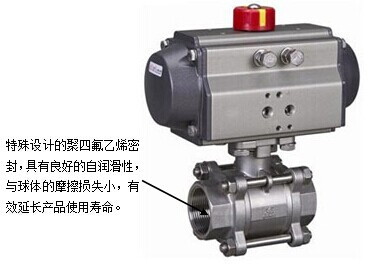

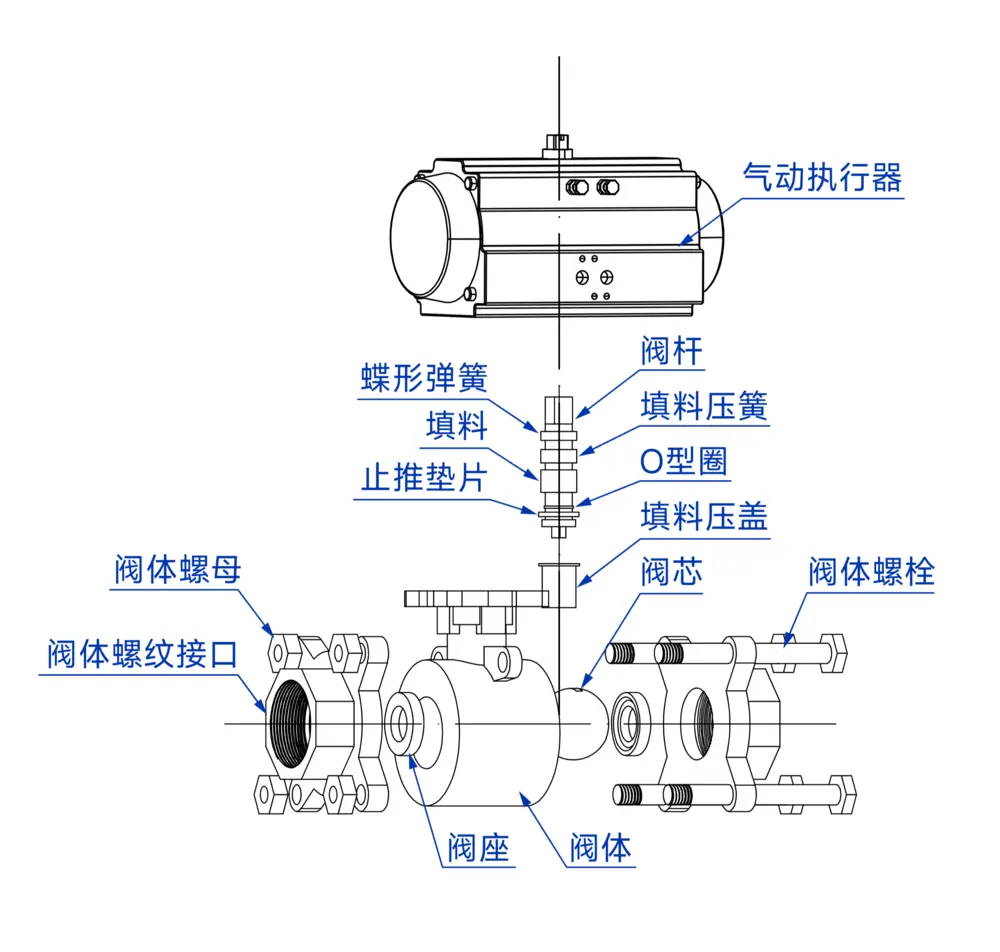

气动开关内螺纹球阀结构特点图

    2、阀门驱动可以多工位安装,不受介质流向影响。
    3、结构简单,易操作,性价比高。
    4、精小型设计、外形美观,结构紧凑。
    5、具有自洁功能,有效保证管路的畅通

公称通径

DN10~DN100

工作温度

-30℃-220℃

公称压力

PN1.6-6.4MPa

适用介质

中性气体液体

气源压力

0.4~0.7MPa

执行器密封

氟橡胶

执行器材质

铸铝合金

连接方式

内螺纹丝扣连接

流量特性

快速开关

阀体材质

WCB SUS304不锈钢、SUS316不锈钢

阀芯材质

SUS304不锈钢、SUS316不锈钢

球阀密封

PTFE,PPL等

填料材质

石墨 PTFE

设计与制造标准

GB12237-2007  API 6D

产品检查与实验

API 598


耗气量

开向体积和关向体积


型号 开关体积(升) 关向体积(升)
50 0.11 0.15
65 0.22 0.24
75 0.3 0.35
85 0.45 0.48
95 0.5 0.55
110 0.7 0.7
125 1.6 1.6
140 2.3 2.1
160 3.5 3
190 5.9 5.9
210 7.6 7.5
240 11 9
270 17 14
300 23.5 28
350 34 40
400 58 58

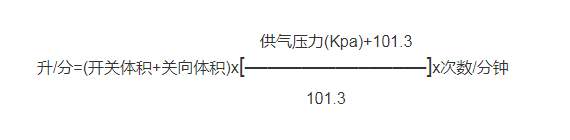

耗气量取决于供气压力,开关形成,体积及动作次数,计算如下:

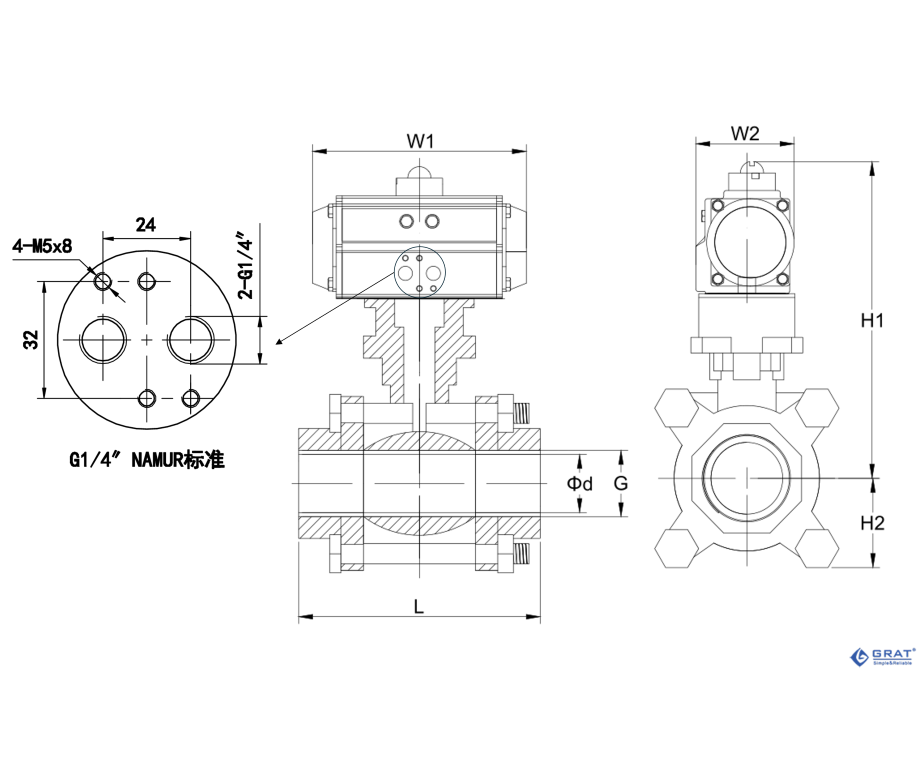

    1、气动开关内螺纹球阀安装尺寸图

气动执行机构开关式
通径  L G Φd H2 双作用 单作用
DN H1 W1 W2 H1 W1 W2
15 73 螺纹
标准

NPT
BSP
DIN
etc
15 38 166 160 58 166 160 58
20 80 20 45 168 160 58 187 192 74
25 90 25 55 197 192 74 208 218 85
32 110 32 60 211 192 74 235 238 96
40 120 38 75 231 218 85 254 272 107
50 140 50 83 252 238 96 275 274 120
65 185 64 96 289 272 107 337 335 135
80 205 72 106 321 274 120 373 352 152
100 240 100 118 375 335 135 414 422 174

注:气动阀门根据不同的使用介质、阀门的扭矩及控制方法,其适配的执行器型号可能有所不同,相关尺寸有所变化。

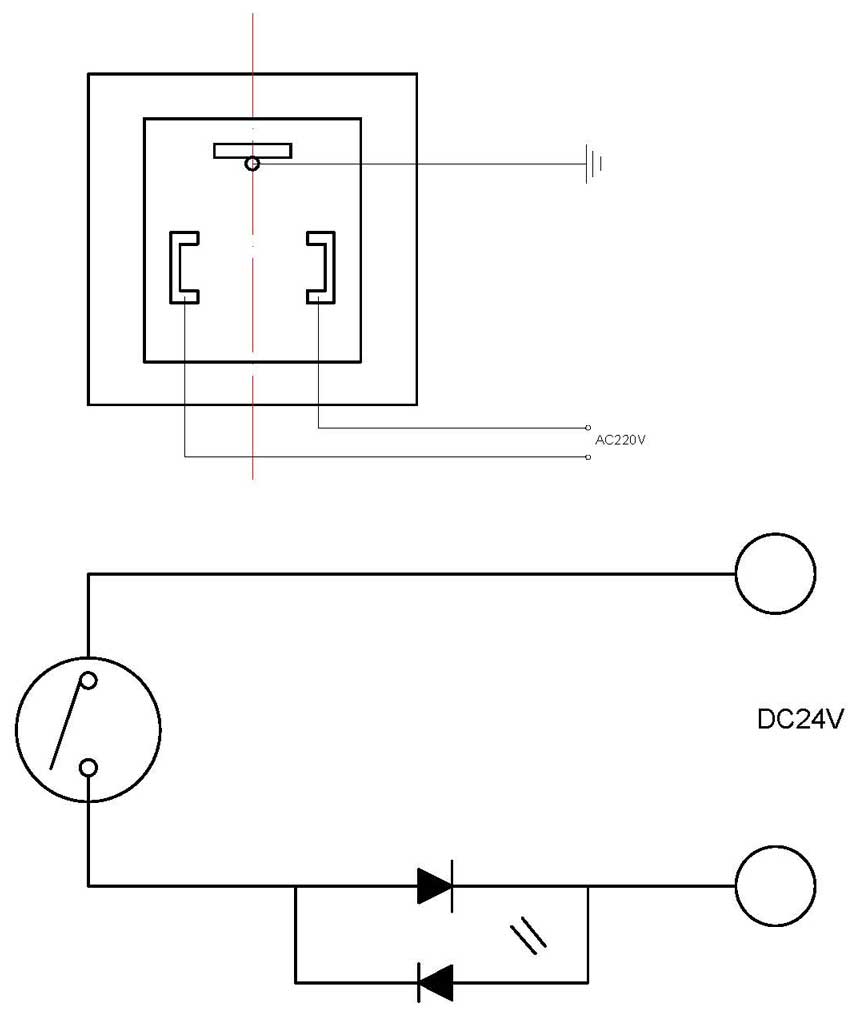

开关型接线图

(电磁阀接线图)

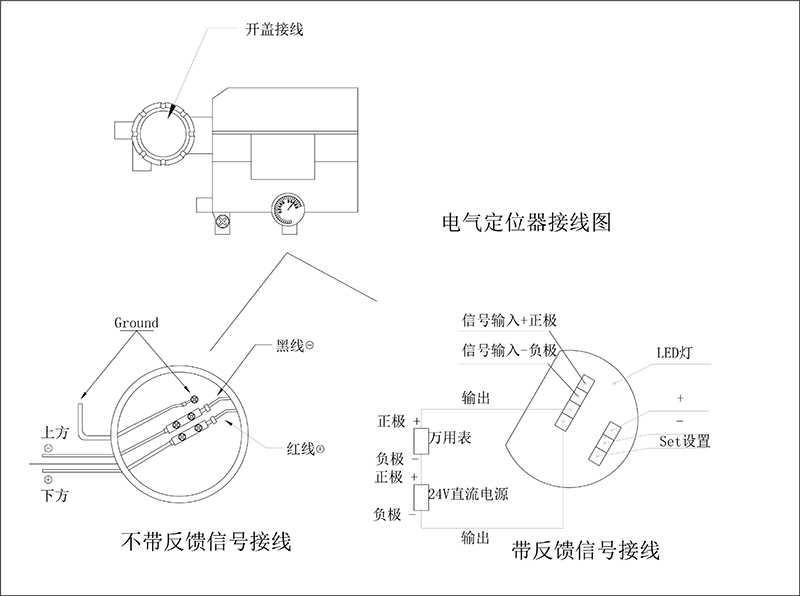

调节型接线图

(定位器信号线)
