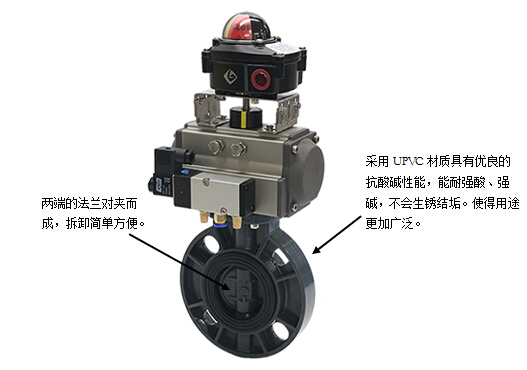

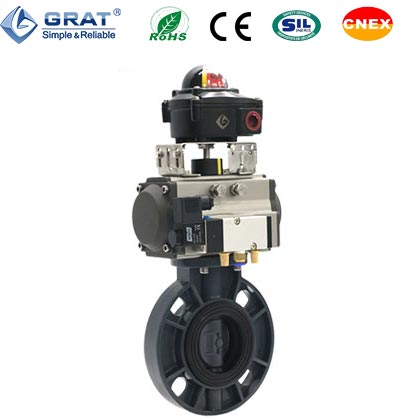

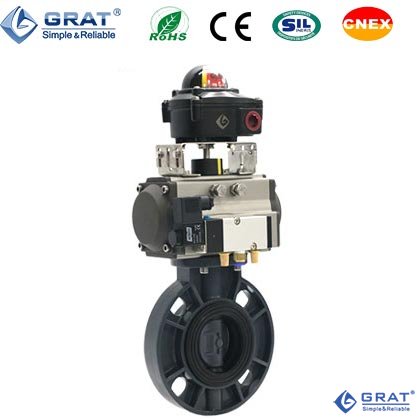

气动UPVC蝶阀

所属类别:气动蝶阀
产品名称:气动UPVC蝶阀
产品简介:
    气动UPVC蝶阀适用于各种强腐蚀性低压常温介质流体的开关、切断、调节领域。阀体重量轻、耐腐蚀性强广泛用于纯水和生饮水的管路系统、排水和污水处理管路系统、盐水和海水管路系统,酸碱和化学溶液系统等多个行业。

    1、材质卫生无毒,符合国家卫生标准。耐磨损、易拆卸、维护简单等特点,被应用于多个领域。
    2、轻便UPVC材料的比重只有铸铁的 1/10,运输,安装简易,降低成本。
    3、采用UPVC材料具有优良的抗酸碱性能,使用寿命比其它管道系统均有很大的延长。
    4、耐化学腐蚀性能不能燃烧,也不助燃,没有消防顾虑。
    5、极佳的强度和韧性,管壁平洁光滑,污垢不易附着在平滑管壁。阻力小,流率高。

技术参数:


工作电源 AC110V,AC220V,AC380V,DC24V
公称通径 DN80-400
介质温度 -15℃-60℃(无冻结)
公称压力 1.0Mpa
控制方式 调节或开关控制
气动作用方式 单作用(带弹簧复位)或双作用
保护装置 过热保护
连接方式 对夹式
阀体材质 UPVC
密封材质 PTFE、EPDM
执行器材质 铸铝合金
适用介质 水、空气、油类、腐蚀性化学液体
防护等级 IP67
安装方式 任意角度安装
(为延长寿命最好水平或垂直安装)
设计与制造标准 GB/T 12238-2008、API 6D
结构长度 GB/T 12221-2005
检验标准 JB/T 9092-1999、API 598


中线蝶阀Cv值
规格
Size
mm 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200
inch 2" 2.5" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 24" 28" 32" 36" 40" 48"
90°开启时CV
Full 90°Open
135 220 302 600 1022 1579 3136 5340 8250 11917 16388 21705 27908 43116 49500 68250 86375 119750 187300


耗气量

开向体积和关向体积


型号 开关体积(升) 关向体积(升)
50 0.11 0.15
65 0.22 0.24
75 0.3 0.35
85 0.45 0.48
95 0.5 0.55
110 0.7 0.7
125 1.6 1.6
140 2.3 2.1
160 3.5 3
190 5.9 5.9
210 7.6 7.5
240 11 9
270 17 14
300 23.5 28
350 34 40
400 58 58

耗气量取决于供气压力,开关形成,体积及动作次数,计算如下:

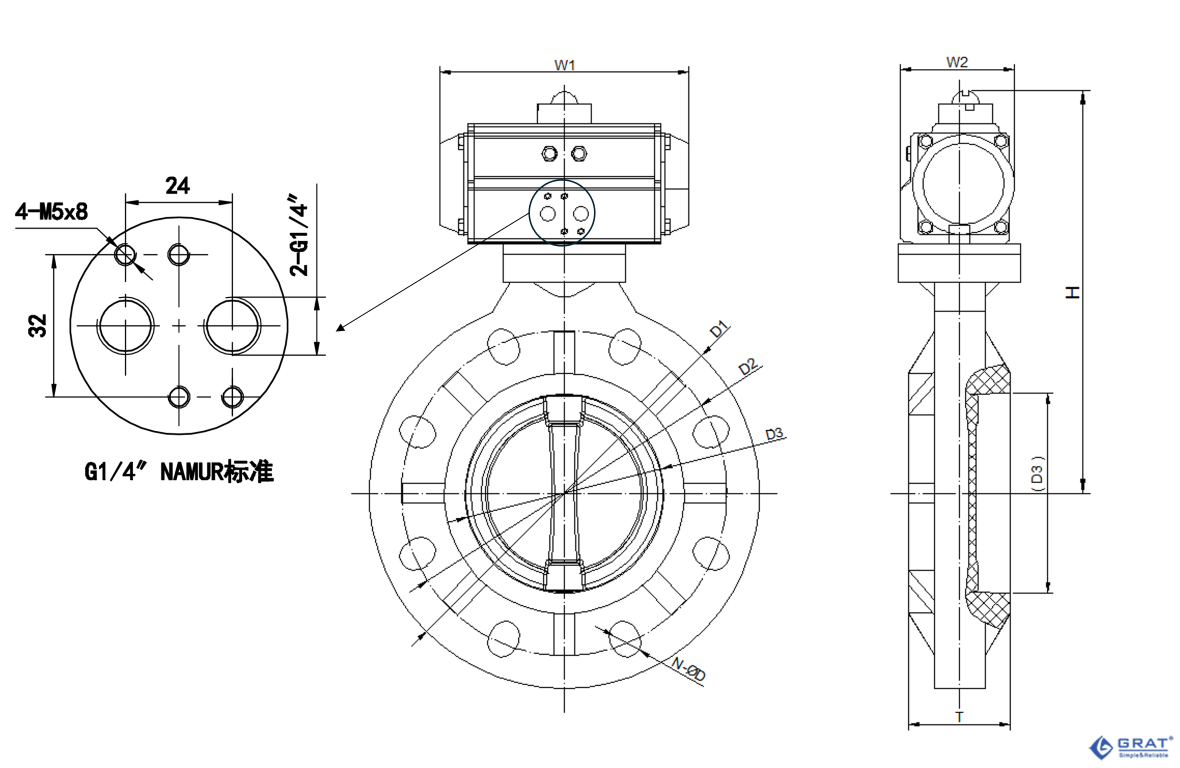

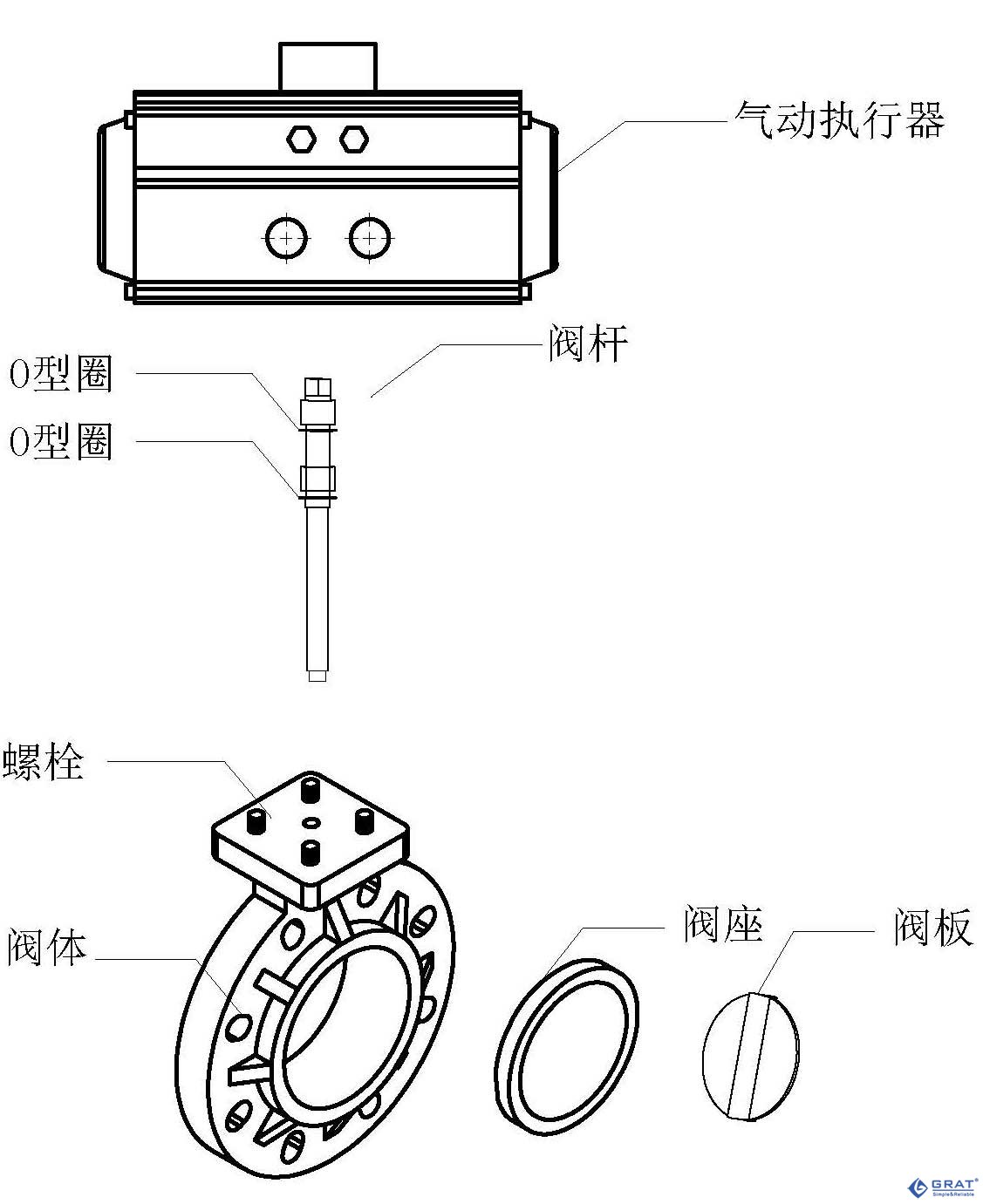

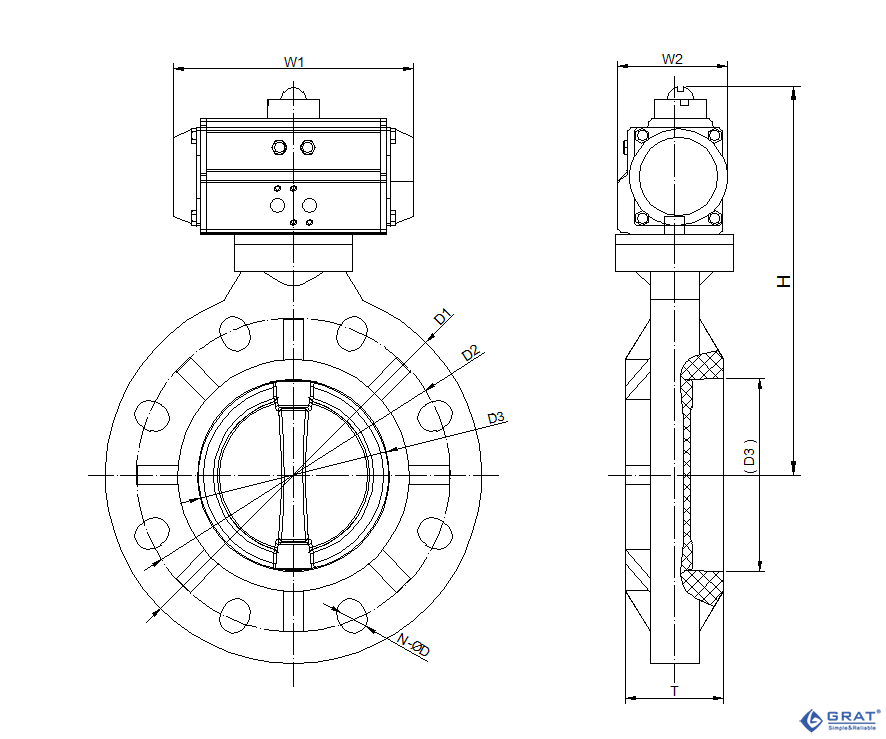

2. 气动UPVC蝶阀安装尺寸






DN D1 D2 D3 T N-ΦD W1 W2 H
80 200 160 79 45 8-Φ18 238 96 293
100 220 178 98.5 55 8-Φ18 272 107 323
125 254 210 125 65 8-Φ18 272 107 335
150 288 240 148 75 8-Φ22 274 120 364
200 340 295 201 85 8-Φ24 335 135 450
250 395 350 245.5 110 12-Φ24 352 152 502
300 440 400 291.5 115 12-Φ21 422 174 569
350 510 460 340 127 16-Φ21 488 206 623
400 570 515 399 140 16-Φ30 488 206 657







规格(mm) D D1 D2 D3 D4 n-Φ H D5
50 165 125 59 52 52 4-Φ 18 20 62
65 185 145 122 75 67 4-Φ 18 20 78
80 200 160 133 91 82 8-Φ 18 20 91
100 220 180 158 110 102 8-Φ 18 22 116
125 250 210 184 135 127 8-Φ 18 22 142
150 285 240 212 161 152 8-Φ 22 24 170 10
200 340 295 268 221 208 12-Φ 22 26 221 10
250 405 355 320 275 255 12-Φ 26 29 275 10
300 460 410 370 327 308 12-Φ 26 32 326 14
350 520 470 430 379 355 16-Φ 26 34 358 14
400 580 525 482 429 405 16-Φ 30 36 409 14
450 640 585 532 481 455 20-Φ 30 38 460 16
500 715 650 585 532 505 20-Φ 33 42 511 16
600 840 770 685 633 605 20-Φ 36 44 613 18

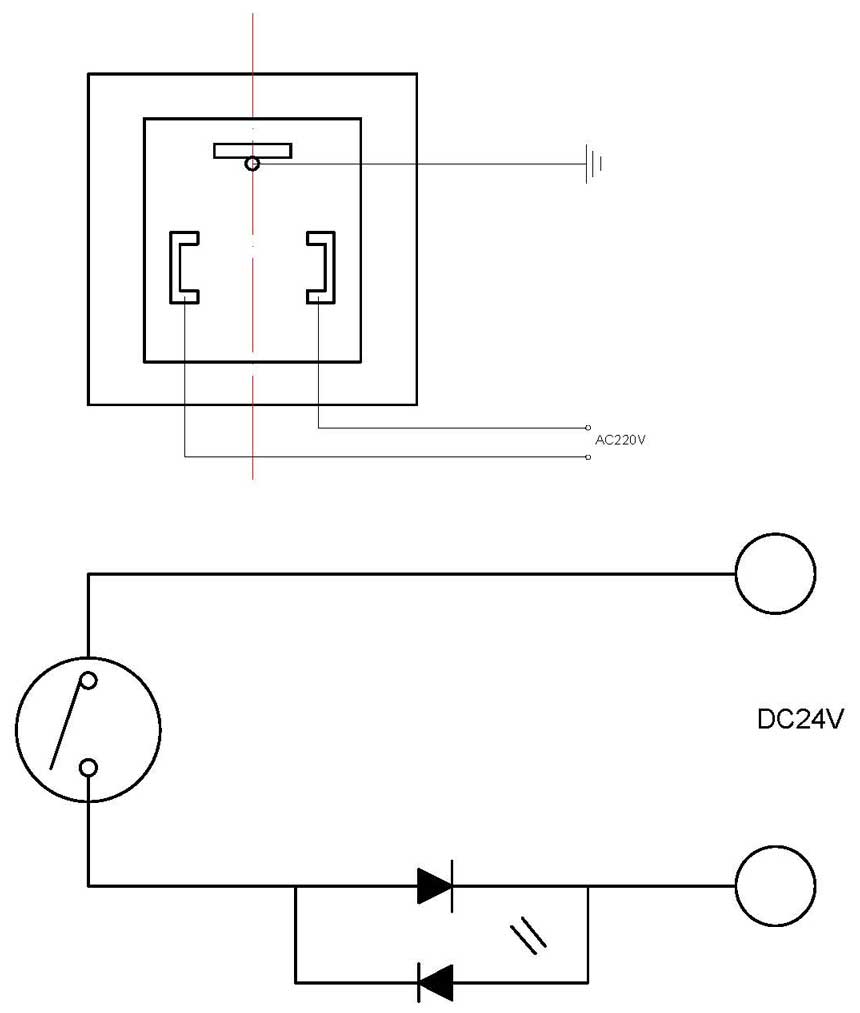

开关型接线图

(电磁阀接线图)

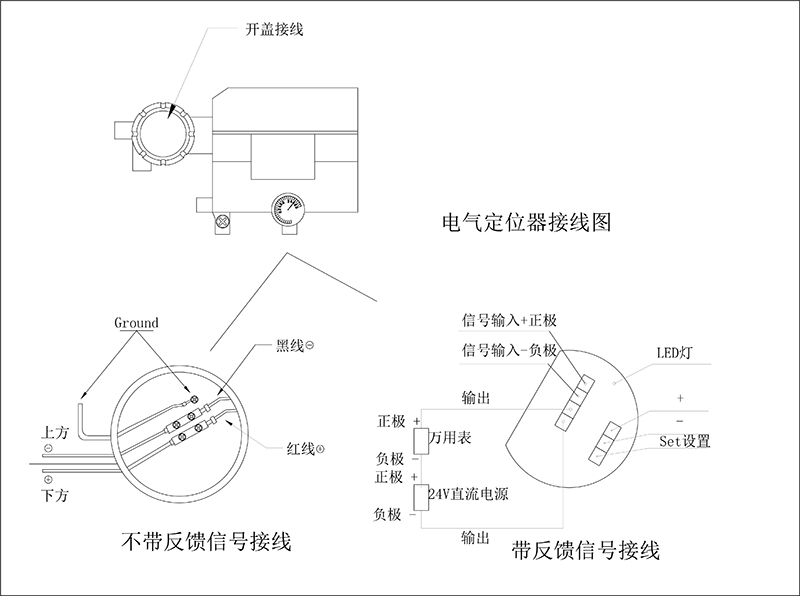

调节型接线图

(定位器信号线)
