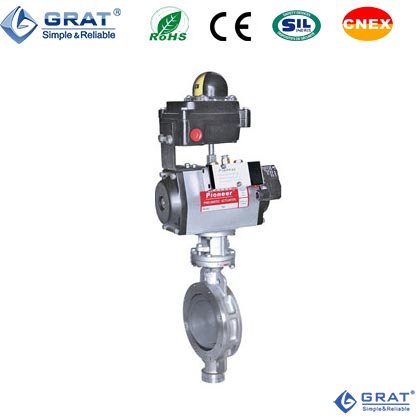

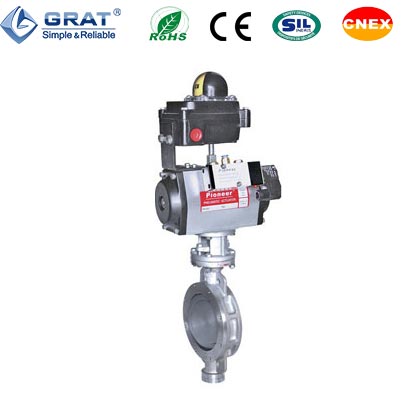

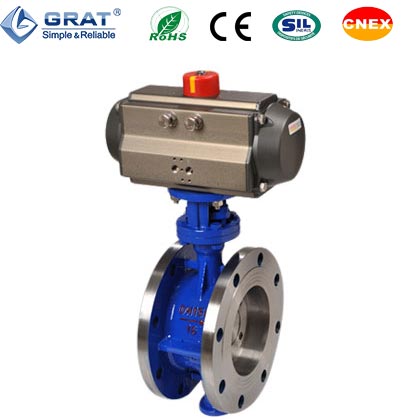

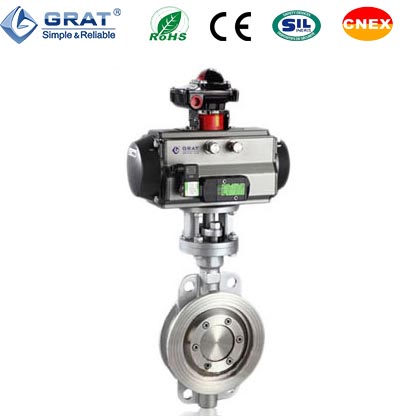

硬密封气动蝶阀

所属类别:气动蝶阀
产品名称:硬密封气动蝶阀
产品简介:
    气动对夹式金属密封蝶阀采用一个“U”型不锈钢密封圈,该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°~10°瞬间密封面仍处于滑动接触摩擦的弊病实现蝶板在开启瞬间密封面即分离关闭接触即密封的效果达到延长使用寿命、密封性能最佳的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上,是调节流量和截断流体的最佳装置。

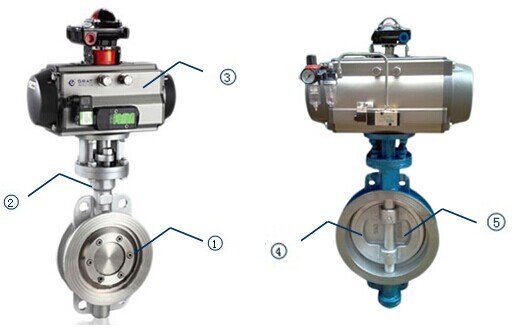

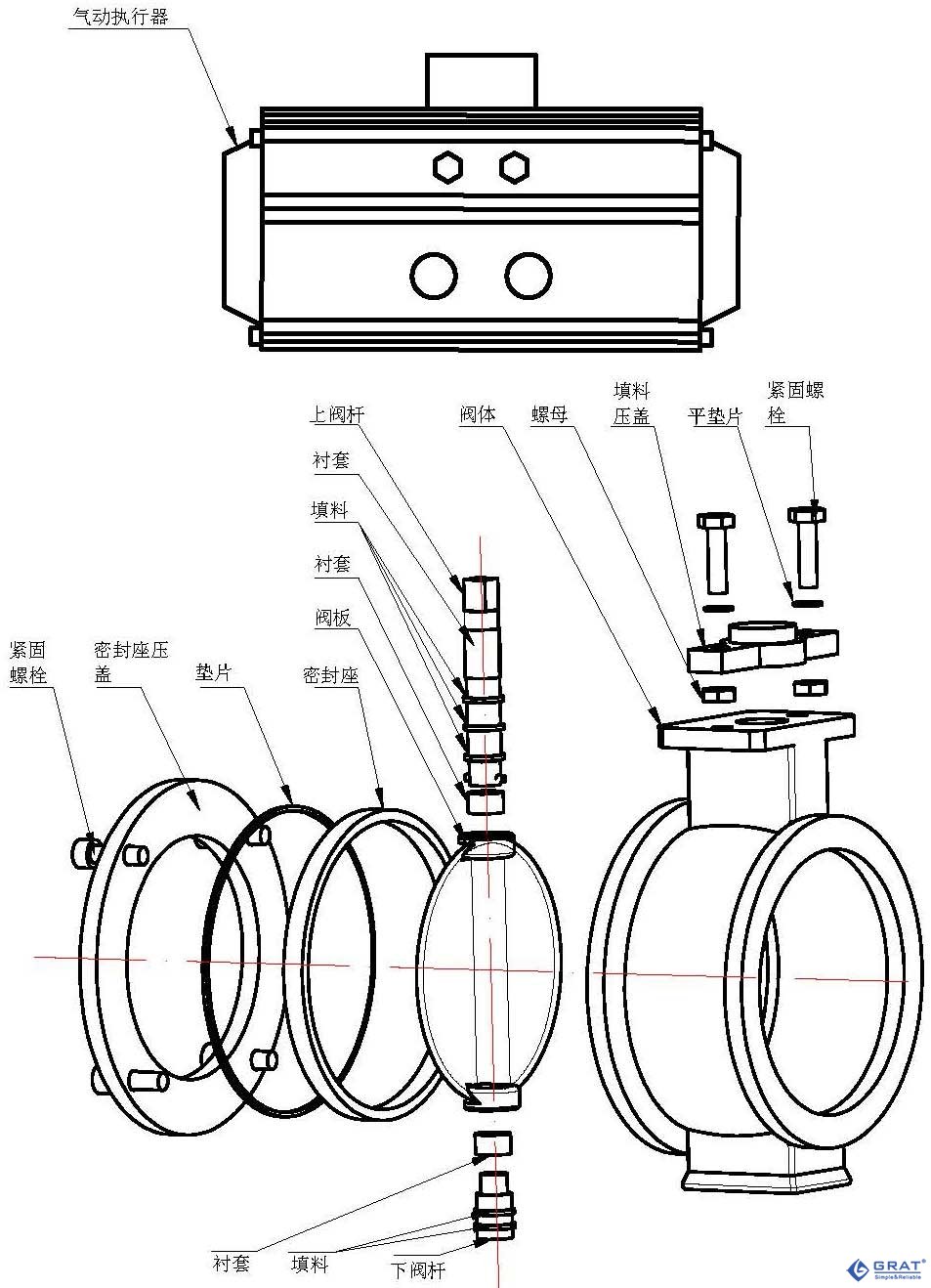

硬密封气动蝶阀结构特点图

    ①密封圈由不锈钢板和石墨复合板叠加而成。具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,耐磨损、耐腐蚀使用寿命长等。
    ②独特的加长阀杆结构,有效增加执行机构与高温介质距离,散热性能更好。
    ③单作用气动活塞执行机构,防止中途气源断掉弹簧复位功能自动复位关闭阀门。
    ④阀门开启阻力小,蝶板密封面为一向上凸起的锥形,开启时蝶板圆周面上的各点同时完成脱离密封圈,固体物不易在密封面上堆积。
    ⑤采用三偏心密封结构,阀座与蝶阀几乎无摩擦,具有越关越紧的密封功能。
    ★阀门关闭过程通过密封圈的弹性受压来完成,蝶板与密封圈之间不存在相卡现象。
    ★更换阀座方便简单,只需取下嵌件就可取出阀座,不必拆卸阀体和阀轴。
    ★偏心轴和偏心蝶板设计在开启和处于中间位置时阀座与蝶板不发生接触。
    ★采用齿条式双活塞气动执行机构,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠。
    ★气缸选用铝金材料,重量轻、外形美观。可在顶部、底部安装手动操作机构。
    ★齿条式连接可调节开启角度、额定流量。
    ★执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
    ★IS05211标准连接为产品的安装更换提供了方便。
    ★两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

公称通径 DN50~DN1200
工作电源 AC110VAC220V,AC380V,DC24V
公称压力 0.6/1.0/1.6/2.5/4.0MPa
控制方式 调节或开关控制
气动作用方式 单作用(带弹簧复位)或双作用
连接方式 对夹式/法兰式(备选)
密封形式 金属硬密封
试验压力 密封 0.66 1.1 1.76 2.2 2.75 4.4 5.5
壳体 0.9 1.5 2.4 3.0 3.75 6.0 7.5
适用温度 ≤540℃
适用介质 水、油、气及各种高温或含杂质的介质
阀体材质 碳钢、CF8不锈钢、CF8M不锈钢、CF3M不锈钢
阀板材质 碳钢、CF8不锈钢、CF8M不锈钢、CF3M不锈钢
密封圈材质 各种不锈钢复合体
填料材质 柔性石墨
防护等级 IP67
设计与制造标准 GB/T 12238-2008、API 609
检查与实验标准 GB/T 13927-2008、API 598
法兰连接标准 GB/T 9124.1-2019   GB/T 9124.2-2019 、ASME B16.50及ASME B16.47



中线蝶阀Cv值
规格
Size
mm 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200
inch 2" 2.5" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 24" 28" 32" 36" 40" 48"
90°开启时CV
Full 90°Open
135 220 302 600 1022 1579 3136 5340 8250 11917 16388 21705 27908 43116 49500 68250 86375 119750 187300


耗气量

开向体积和关向体积


型号 开关体积(升) 关向体积(升)
50 0.11 0.15
65 0.22 0.24
75 0.3 0.35
85 0.45 0.48
95 0.5 0.55
110 0.7 0.7
125 1.6 1.6
140 2.3 2.1
160 3.5 3
190 5.9 5.9
210 7.6 7.5
240 11 9
270 17 14
300 23.5 28
350 34 40
400 58 58

耗气量取决于供气压力,开关形成,体积及动作次数,计算如下:

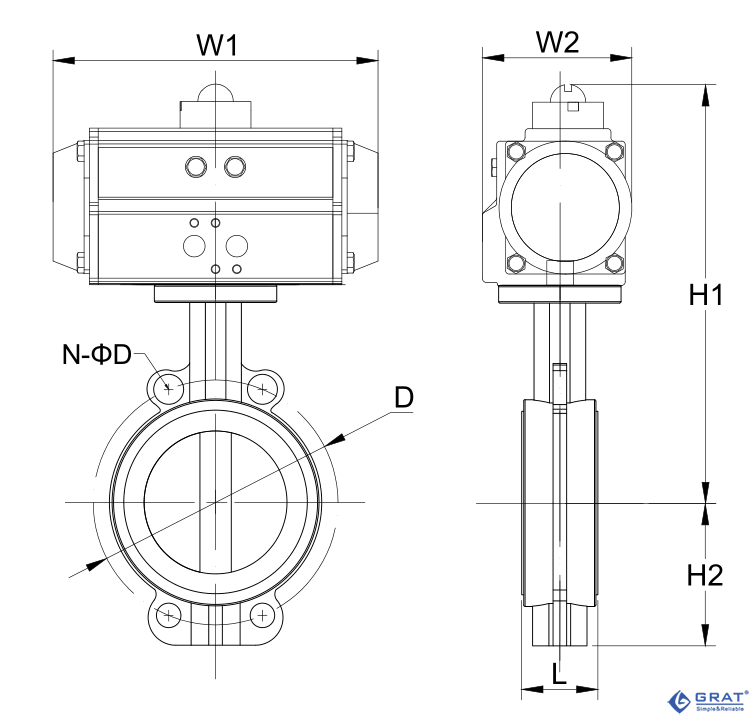

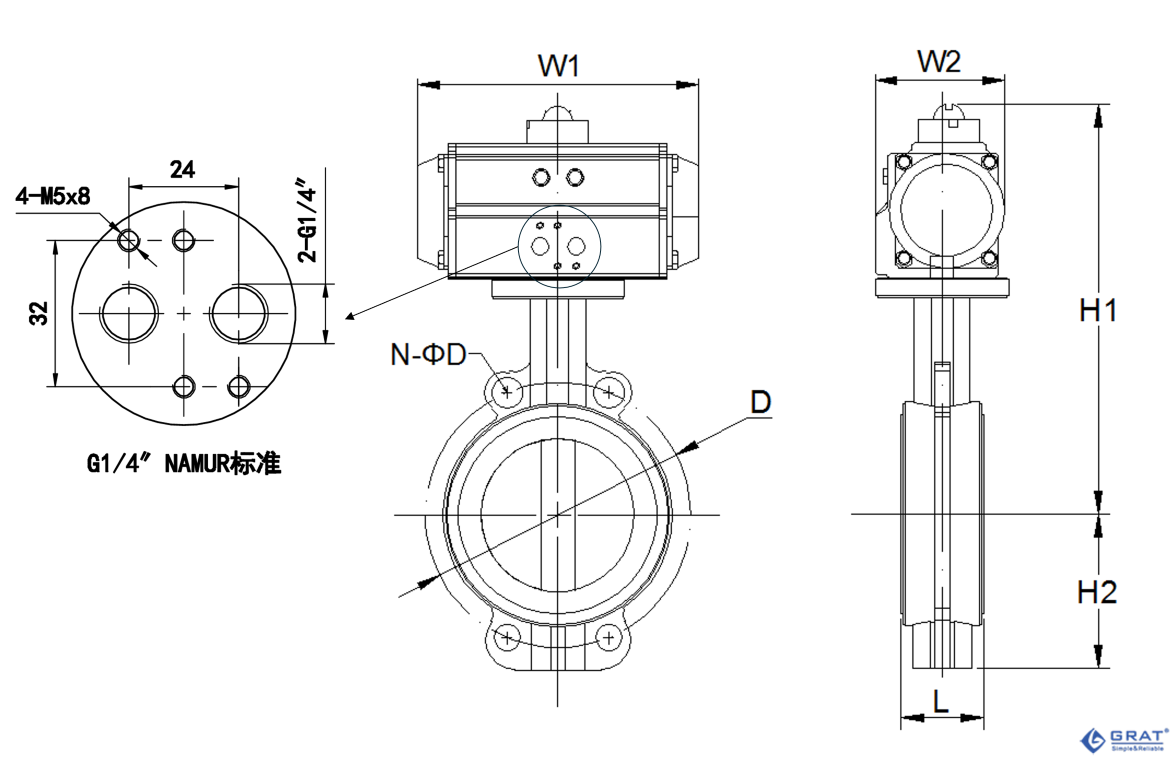

    1、对夹式硬密封气动蝶阀安装尺寸



通径
(DN)
L D N-ΦD H2 双作用 单作用
H1 W1 W2 H1 W1 W2
50 43 125 4-Φ18 112 221 192 74 232 218 85
65 46 145 4-Φ18 115 249 218 85 272 272 107
80 56 160 4-Φ18 120 267 238 96 290 274 120
100 64 180 4-Φ18 138 312 272 107 360 335 135
125 70 210 4-Φ18 164 327 272 107 375 335 135
150 71 240 4-Φ22 175 359 274 120 411 352 152
200 76 295 4-Φ22 208 418 335 135 457 422 174
250 83 355 4-Φ26 243 485 352 152 539 488 206
300 92 410 4-Φ26 283 587 422 174 642 550 228
350 102 470 4-Φ26 310 649 488 206 709 600 260
400 114 525 4-Φ30 340 624 488 206 684 600 260

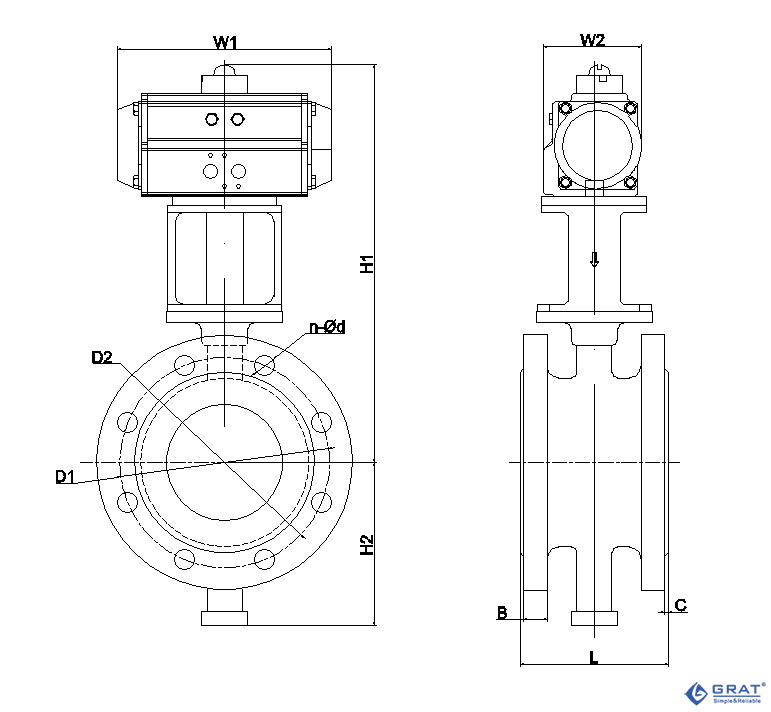

2.法兰式硬密封气动蝶阀安装尺寸



通径
DN
L D1 D2 n-Φd B C H2 双作用 单作用
H1 W1 W2 H1 W1 W2
50 108 125 165 4-Φ18 16 2 112 221 192 74 232 218 85
65 112 145 185 4-Φ18 16 2 115 249 218 85 272 272 107
80 114 160 200 8-Φ18 18 2 120 267 238 96 290 274 120
100 127 180 220 8-Φ18 20 3 138 312 272 107 360 335 135
125 140 210 250 8-Φ18 22 3 164 327 272 107 375 335 135
150 140 240 285 8-Φ22 24 3 175 359 274 120 411 352 152
200 152 295 340 12-Φ22 24 3 208 418 335 135 457 422 174
250 165 355 405 12-Φ26 26 3 243 485 352 152 539 488 206
300 178 410 460 16-Φ26 28 3.5 283 587 422 174 642 550 228
350 190 470 520 16-Φ30 30 3.5 310 649 488 206 709 600 260
400 216 525 580 20-Φ30 32 3.5 340 647 488 206 707 600 260






规格(mm) D D1 D2 D3 D4 n-Φ H D5
50 165 125 59 52 52 4-Φ 18 20 62
65 185 145 122 75 67 4-Φ 18 20 78
80 200 160 133 91 82 8-Φ 18 20 91
100 220 180 158 110 102 8-Φ 18 22 116
125 250 210 184 135 127 8-Φ 18 22 142
150 285 240 212 161 152 8-Φ 22 24 170 10
200 340 295 268 221 208 12-Φ 22 26 221 10
250 405 355 320 275 255 12-Φ 26 29 275 10
300 460 410 370 327 308 12-Φ 26 32 326 14
350 520 470 430 379 355 16-Φ 26 34 358 14
400 580 525 482 429 405 16-Φ 30 36 409 14
450 640 585 532 481 455 20-Φ 30 38 460 16
500 715 650 585 532 505 20-Φ 33 42 511 16
600 840 770 685 633 605 20-Φ 36 44 613 18


开关型接线图

(电磁阀接线图)





调节型接线图

(定位器信号线)
