电动执行机构如何选择合适的扭矩?

发布时间:2018-07-09 浏览:308 格莱特控制阀(https://www.grat.com.cn/)

    所谓扭矩控制就是用多大的力矩或扭矩把阀门正常启闭,所以这个选择是非常重要的。
    因阀门种类繁多,即使同种规格型号的阀门,由于生产厂家制造水平、结构形式、材质选取等的不同,其扭矩值各有不同。所以当阀门选定后,应与制造厂家确认阀门开启、关闭的最大力矩值。

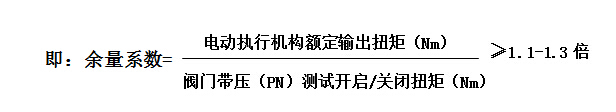

    在实际使用当中,往往因为压力波动、介质类型、现场环境、工作特性等因素,导致阀门开启或关闭扭矩有很大变化。为确保执行机构稳定可靠工作,必须在选型上留有适当余量。建议在选型时留有1.1-1.3倍的余量系数。

    选型举例:
    DN80软密封球阀,25kgf/cm2 压力下测得最小开启力矩为189Nm、最小关闭力矩为193Nm,需选何种规格的执行器合适?
    因实测关闭力矩大于开启力矩,选型应按最小关闭力矩193Nm考虑。再适当留有余量按1.3倍计算,则该阀门需要的操作力矩为:193×1.3=250.9Nm。
    从我公司产品性能参数表查得EA-200、EA-400型额定输出扭矩分别为200Nm、400Nm,虽然EA-200型额定输出扭矩大于该台阀的关闭扭矩,但因为没有考虑保险系数,故不能选用,应当选用EA-400型。
    常用阀门与电动执行机构的选配

型号
性能
EA-20
EA-50
EA-100
EA-200
EA-400
EA-600
EA-1000
EA-1600
EA-2500
输出
力矩
20NM
50NM
100NM
200NM
400NM
600NM
1000NM
1600NM
2500NM
动作
时间
15S
15S/30S
15S/30S
15S/30S
15S/30S
45S
30S
48S
60S/75S
回转
角度
0-90°
0-360°
0-90°
0-360°
0-90°
0-360°
0-90°
0-90°
0-90°
0-90°
0-90°
0-90°
电机
功率
AC220V
6W
10W
25W
40W
90W
90W
120W
140W
140W
AC380V

6W
15W
30W
40W
40W
90W
100W

DC24V
8W
13W
25W
35W
70W
70W



额定
电流
AC220V
0.16A
0.16A
0.32A
0.35A
0.54A
0.64A
0.96A
0.98A
1.03A
AC380V

0.07A
0.10A
0.15A
0.29A
0.29A
0.45A
0.46A

DC24V
0.7A
1.28A
2.03A
3.57A
5.13A
3.04A



整机
重量
1.2Kg
2.5kg
3.5kg
8kg
8.5kg
9kg
20kg
21kg
22kg

球阀
DN15
DN15-40
DN50-65
DN65-80
DN80-100
DN150-200
DN250-300
 DN300
DN400
蝶阀

DN32-50
DN50-125
DN150-200
DN200-250
DN300-DN400
DN400-600
 DN600
DN700-800
电  源
AC220V   AC380V   DC24V  AC110V  DC220V 可选
