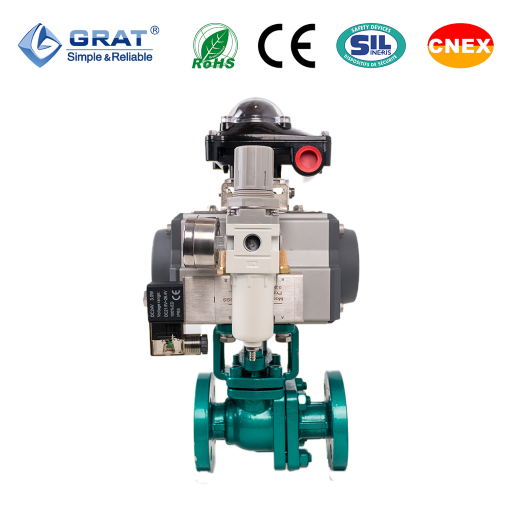

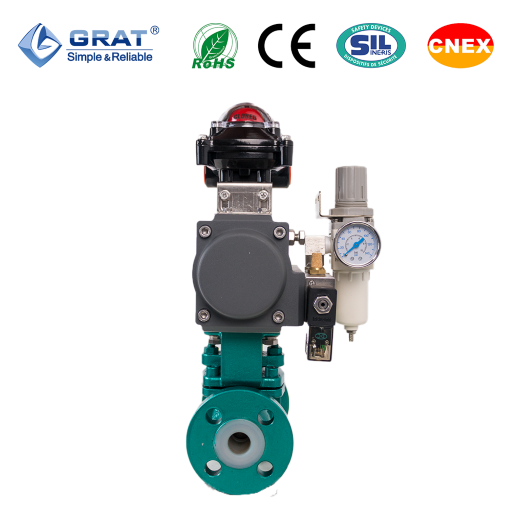

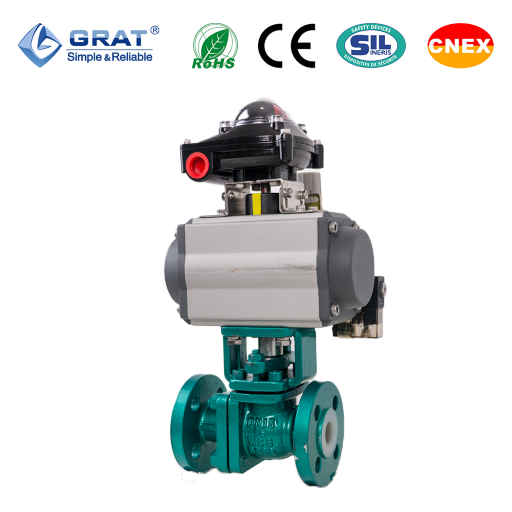

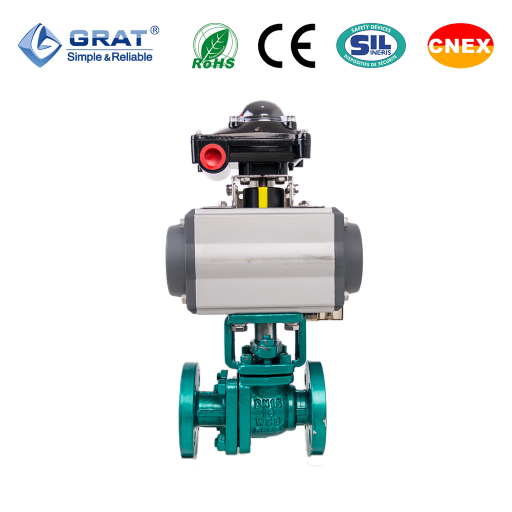

衬氟电动球阀是为各种强腐蚀性介质的启闭控制而设计的，广泛使用于石油、化工、染化、农药、制酸制碱等行业，是目前防腐设备最理想的选择。
采用聚四氟乙烯（FEP）为防腐衬层里料，具有很强的防腐性和耐磨性，唇式弹性的独特密封付的结构设计，较好的延长了产品的使用。
衬氟电动球阀在完成普通球阀输送的介质外还能输导大压差和较大温差变化范围内的强腐蚀、冲刷、磨砺的一切酸、碱、盐液体，有腐蚀性气体及含有固体颗粒的混合性液体等介质。
1. 唇式弹性的独特密封性的结构设计，较好的延长了产品的使用寿命。
2. 采用FEP衬里层的球阀，具有很强的防腐性和耐磨性，可以适用除“熔融碱金属和元素氟”，以外其他任何强腐蚀性性质。
3. 启闭球体与阀杆铸（锻）为一体，杜绝因压力变化引起阀杆冲击承压件内的可能性，从根本上保证了工程中的使用安全性。
4. 采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护。
工作电源 | AC110V,AC220V，AC380V,DC24V |
公称通径 | DN15-100 更大口径请联系 |
介质温度 | -15℃~+120℃（无冻结） |
工作压力 | PN1.0～1.6MPa |
控制方式 | 调节或开关控制 |
气动作用方式 | 单作用(带弹簧复位)或双作用 |
连接方式 | 法兰连接 |
适用介质 | 酸、碱、盐、氯气、蒸气、源水、矿浆纸浆、王水、氧化剂、还原剂、腐蚀性化学液体 |
阀体材质 | WCB，ZG1CrM0，ZG，1Cr18Ni9Ti，SS304、SS316 |
阀盖材质 | WCB，ZG1CrM0，ZG，1Cr18Ni9Ti |
填料函材质 | WCB，40Cr，ZG，1Cr18Ni9Ti |
填料压盖材质 | WCB，ZG1CrM0，ZG，1Cr18Ni9Ti |
阀座材质 | 全氟共聚物FEP |
填料 | 全氟共聚物FEP |
设计与制造标准 | GB12237-2021、API 6D |
法兰标准 | JB 79—2015、GB/T 9124.1-2019、GB/T 9124.2-2019、ANSI B16.5、 JIS B2212 |
结构长度 | GB12221-2005 |
检验标准 | API 598 |

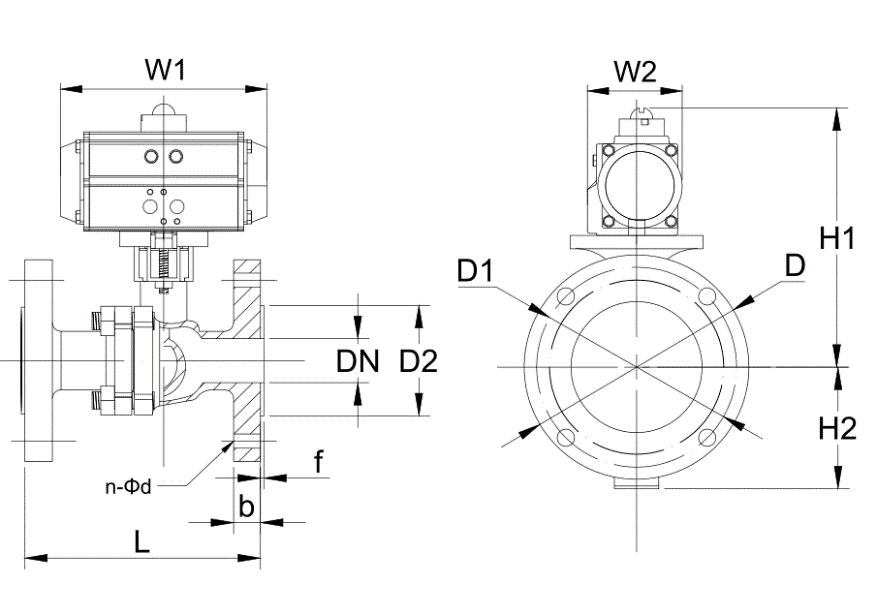

通径 | L | D | D1 | D2 | b | f | n-Φd | H2 | 双作用 | 单作用 | ||||
H1 | W1 | W2 | H1 | W1 | W2 | |||||||||
（DN） | ||||||||||||||
15 | 130 | 95 | 65 | 45 | 16 | 2.5 | 4-Φ14 | 47.5 | 202 | 147 | 72 | 202 | 147 | 72 |
20 | 140 | 105 | 75 | 55 | 18 | 2.5 | 4-Φ14 | 52.5 | 217 | 147 | 72 | 233 | 168 | 83 |
25 | 150 | 115 | 85 | 65 | 19 | 3 | 4-Φ14 | 57.5 | 238 | 168 | 83 | 250 | 184 | 95 |
32 | 165 | 140 | 100 | 78 | 19 | 3 | 4-Φ18 | 70 | 258 | 168 | 83 | 279 | 204 | 103 |
40 | 180 | 150 | 110 | 85 | 19 | 3.5 | 4-Φ18 | 75 | 275 | 184 | 95 | 292 | 262 | 109 |
50 | 200 | 165 | 125 | 100 | 19 | 3.5 | 4-Φ18 | 82.5 | 294 | 204 | 103 | 318 | 268 | 122 |
65 | 220 | 185 | 145 | 120 | 19 | 3.5 | 4-Φ18 | 92.5 | 312 | 262 | 109 | 370 | 301 | 142 |
80 | 260 | 200 | 160 | 135 | 20 | 3.5 | 8-Φ18 | 100 | 383 | 268 | 122 | 442 | 390 | 152 |
100 | 280 | 220 | 180 | 155 | 21 | 4 | 8-Φ18 | 110 | 450 | 301 | 142 | 492 | 458 | 174 |
