气动内螺纹三通球阀

所属类别：气动球阀
产品名称：气动内螺纹三通球阀
产品简介：

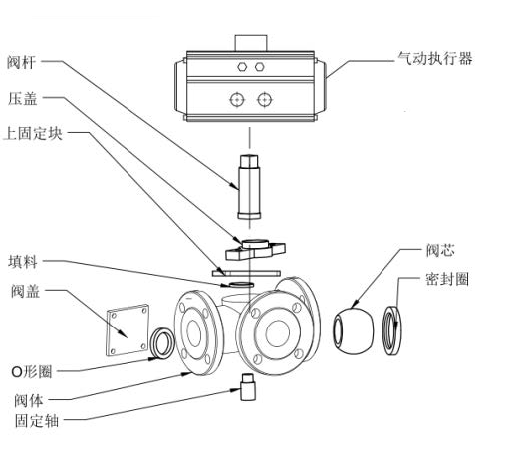

气动内螺纹三通球阀由气动双活塞齿轮齿条执行器和超短球阀共同组成。该系列产品具有功能强、体积小、轻便、性能可靠、配套简单、流通能力大等优点。与普通气动球阀相比具有结构紧凑、体积小、重量轻，阀座与端面法兰距离近，物料滞留少，密封性能优越等特点。适用于密封要求严格的场合，广泛应用于化工、石油、制药、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动切断和开关控制。气动超短开关球阀适配各种密封严密的开关工艺管道。

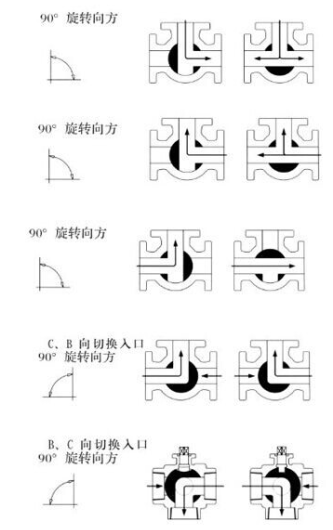

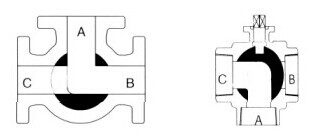

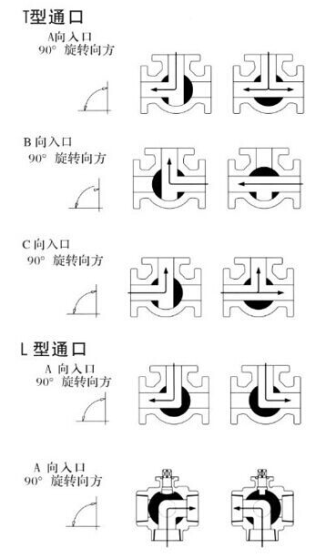

三通球阀用于分流或汇合流通，是具有二面或四面阀座的多通口球阀，任一通口可用作入口面无泄漏，三通既可L型通口也可T型通口。

T型流道采用4面阀座，受力平衡，密封可靠，

主要用于分流、混流、换向以及三通道的完全开放。

L型流道采用2面阀座，主要用于流路的换向。

公称通径	DN15～100
工作电源	AC110V,AC220V,AC380V,DC24V
执行器扭矩/材质	铸铝合金
介质温度	0~120℃
环境温度	-30℃－60℃
公称压力	0.1～6.4MPa
控制方式	开关控制
气动作用方式	单作用(带弹簧复位)或双作用
动作时间	4-90秒
适用工况	空调、消防系统、水处理、管路吹扫、分析仪器、烟气采样等
连接方式	内螺纹连接，法兰
密封形式	软密封
阀体材质	SUS304、SUS316，WCB
阀芯材质	SUS304、SUS316
密封圈材质	EPDM、PTFE
防护等级	IP67
安装方式	任意角度安装（为延长寿命最好水平或倾斜安装）
设计与制造标准	GB12237-2021 API 6D
法兰标准	GB/T 9124.1-2019、GB/T 9124.2-2019、GB17241.6-2008
结构长度标准	GB12221-2005
检验标准	API 598

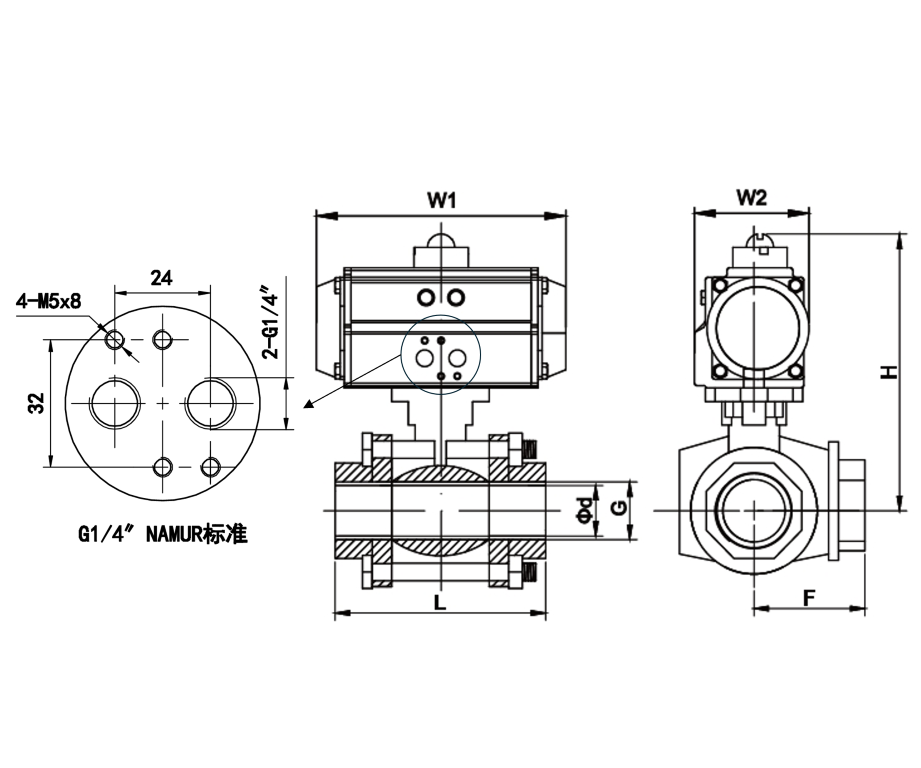

图片6 (中).png

通径(DN)	L	G	Φd	F	H(双作用)	W1(双作用)	W2(双作用)	H(单作用)	W1(单作用)	W2(单作用)
12	70	螺纹标准NPT BSP DIN etc	12	40	160	160	58	160	160	58
15	83		15	42	162	160	58	162	160	58
18	89		18	54	172	160	58	191	192	74
25	116		25	60	200	192	74	211	218	85
32	134		32	68	211	192	74	235	238	96
40	152		40	84	226	218	85	249	272	107
50	200		50	98	258	238	96	281	274	120
65	240		65	106	297	272	107	345	335	135
80	278		80	114	333	274	120	385	352	152
