气动Y型三通球阀

所属类别：气动球阀

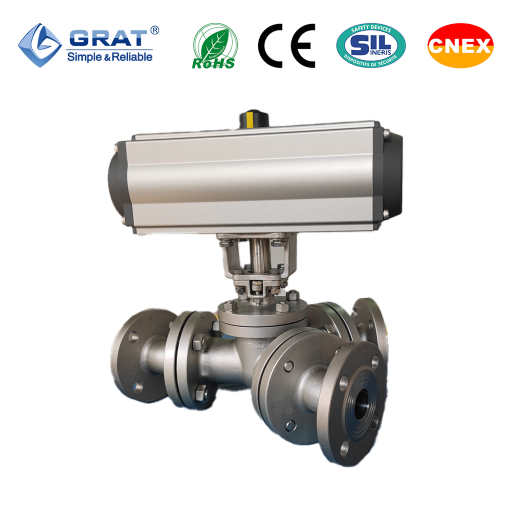

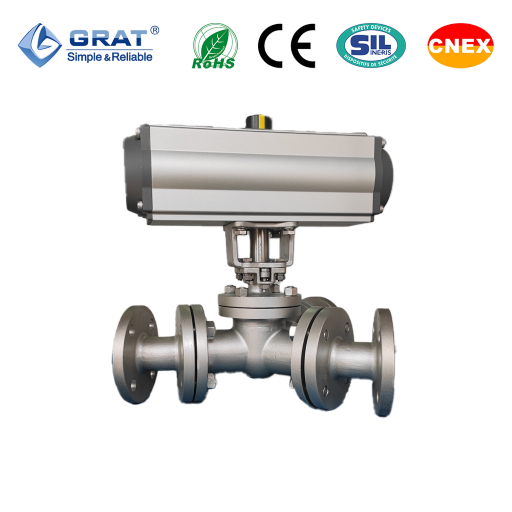

产品名称：气动Y型三通球阀

气动Y型三通球阀是一种由压缩空气驱动的专用流体控制部件，具有Y形内部流道和三个连接端口。它能够灵活切换流体路径，例如将单个流体流分成两个分支或将两个流合并成一个分支，并且由于其快速响应、可靠的密封性能和适用于各种工作条件，广泛应用于石化、水处理、食品和制药等行业，用于精确调节管道系统中的介质（如液体、气体）。


  1. 结构紧凑：Y型三通球阀采用一体化设计，结构紧凑，安装空间小，方便布局。

  2. 操作简便：通过旋转阀杆即可实现流体的快速切换，操作简单，维护方便。

  3. 密封性能好：球体与阀座采用金属密封或软密封结构，密封性能可靠，不易泄漏。

  4. 流通能力强：Y型三通球阀的流道设计流畅，流阻小，能够确保流体顺畅通过。

  5. 适用介质广泛：Y型三通球阀适用于多种介质，如水、蒸汽、油品、气体等。


耗气量

开向体积和关向体积

型号
开关体积（升）
关向体积（升）
50
0.11
0.15
65
0.22
0.24
75
0.3
0.35
85
0.45
0.48
95
0.5
0.55
110
0.7
0.7
125
1.6
1.6
140
2.3
2.1
160
3.5
3
190
5.9
5.9
210
7.6
7.5
240
11
9
270
17
14
300
23.5
28
350
34
40
400
58
58

耗气量取决于供气压力，开关形成，体积及动作次数，计算如下：





图片5 (中).png

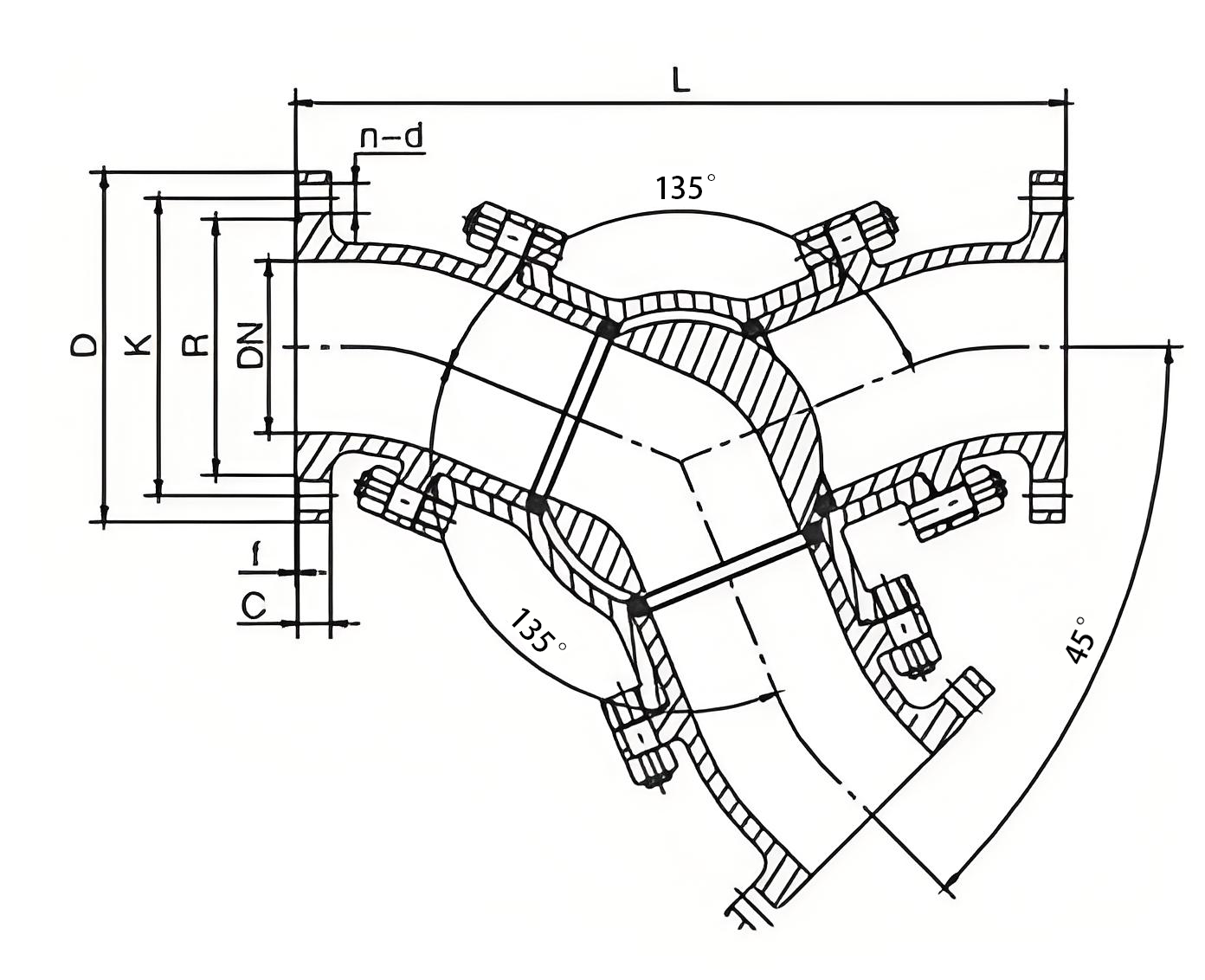

通径(DN)LL0D2CfDD1n-ΦdH(双作用)W1(双作用)W2(双作用)H(单作用)W1(单作用)W2(单作用)
15150754514295654-Φ141801605818016058
201608055142105754-Φ141941605821319274
251809065142115854-Φ142191927423021885
32200100781621351004-Φ182281927425223896
40220110851631451104-Φ1825221885275272107
502401201001631601254-Φ1827123896294274120
652601301201631801454-Φ18297272107345335135
802801401351831951608-Φ18334274120386352152
1003201601552032151808-Φ18389335135428422174


注：气动阀门根据不同的使用介质、阀门的扭矩及控制方法，其适配的执行器型号可能有所不同，相关尺寸有所变化。



开关型接线图

(电磁阀接线图)
调节型接线图

(定位器信号线)
