所属类别：气动球阀

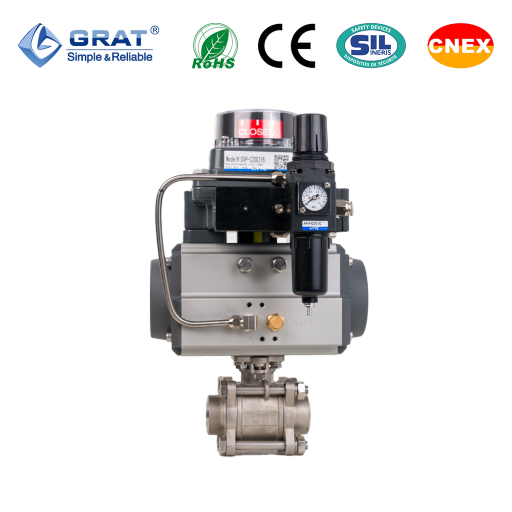

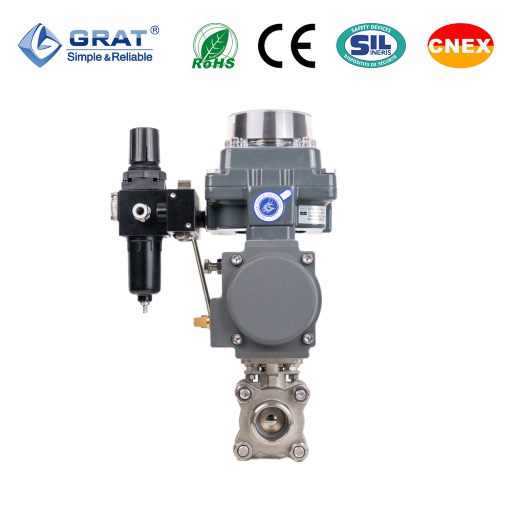

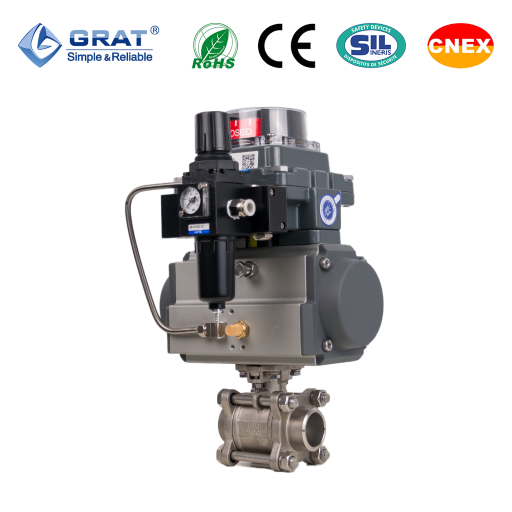

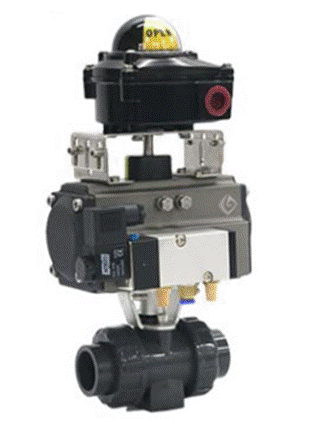

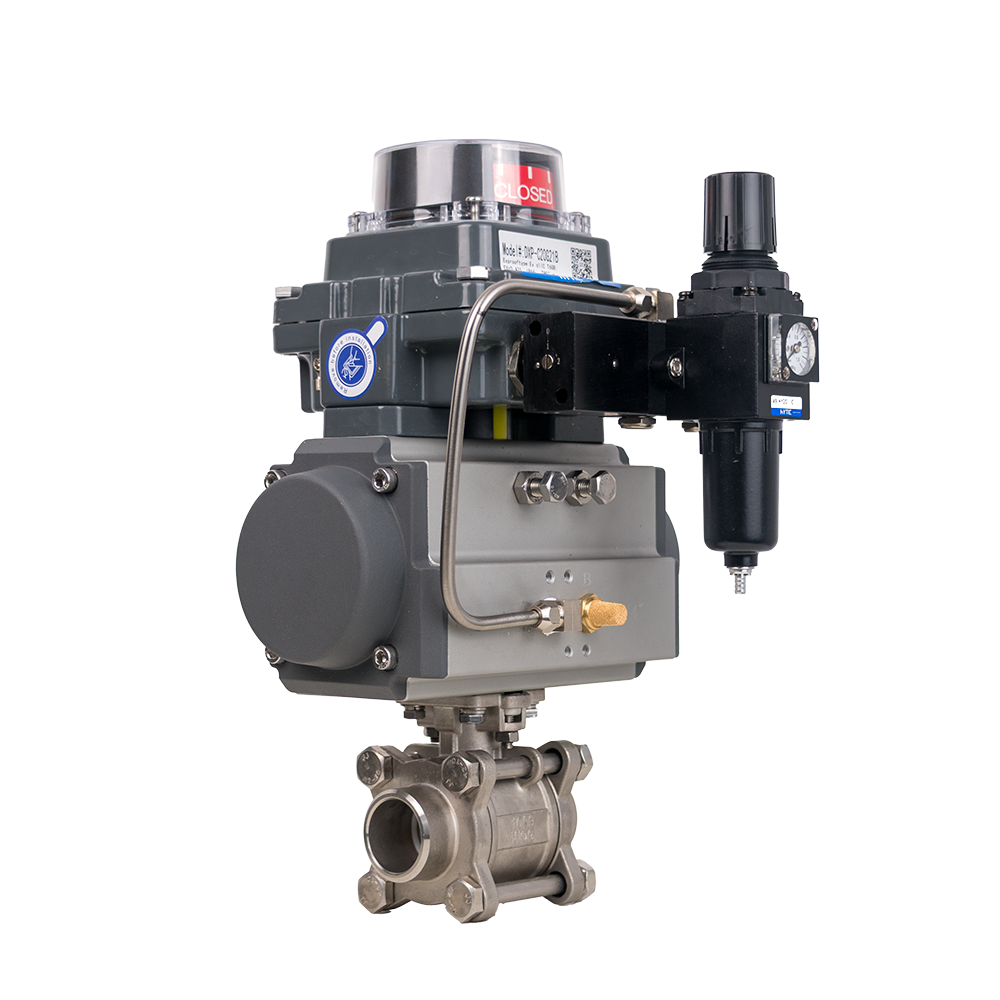

产品名称：一体式气动开关球阀
一体式气动开关球阀是工业自动化控制领域中，将气动阀门本体与关键控制附件（限位开关、电磁阀、过滤减压阀）高度集成的一种紧凑型控制设备。它以球阀为基础阀体，依托气动执行机构驱动，并通过一体化设计的附件模块实现阀门状态监测、气路控制及气源处理，广泛应用于石油、化工、水处理、电力等行业的流体介质（液体、气体、粉体）通断控制场景。
开向体积和关向体积
| 型号 | 开关体积（升） | 关向体积（升） |
| 50 | 0.11 | 0.15 |
| 65 | 0.22 | 0.24 |
| 75 | 0.3 | 0.35 |
| 85 | 0.45 | 0.48 |
| 95 | 0.5 | 0.55 |
| 110 | 0.7 | 0.7 |
| 125 | 1.6 | 1.6 |
| 140 | 2.3 | 2.1 |
| 160 | 3.5 | 3 |
| 190 | 5.9 | 5.9 |
| 210 | 7.6 | 7.5 |
| 240 | 11 | 9 |
| 270 | 17 | 14 |
| 300 | 23.5 | 28 |
| 350 | 34 | 40 |
| 400 | 58 | 58 |
耗气量取决于供气压力，开关形成，体积及动作次数，计算如下：
| 通径 | L | G | Φd | H2 | 双作用 | 单作用 | ||||
| （DN） | H1 | W1 | W2 | H1 | W1 | W2 | ||||
| 15 | 73 | 螺纹 标准 NPT BSP DIN etc | 15 | 38 | 166 | 160 | 58 | 166 | 160 | 58 |
| 20 | 80 | 20 | 45 | 168 | 160 | 58 | 187 | 192 | 74 | |
| 25 | 90 | 25 | 55 | 197 | 192 | 74 | 208 | 218 | 85 | |
| 32 | 110 | 32 | 60 | 211 | 192 | 74 | 235 | 238 | 96 | |
| 40 | 120 | 38 | 75 | 231 | 218 | 85 | 254 | 272 | 107 | |
| 50 | 140 | 50 | 83 | 252 | 238 | 96 | 275 | 274 | 120 | |
| 65 | 185 | 64 | 96 | 289 | 272 | 107 | 337 | 335 | 135 | |
| 80 | 205 | 72 | 106 | 321 | 274 | 120 | 373 | 352 | 152 | |
| 100 | 240 | 100 | 118 | 375 | 335 | 135 | 414 | 422 | 174 | |
注：气动阀门根据不同的使用介质、阀门的扭矩及控制方法，其适配的执行器型号可能有所不同，相关尺寸有所变化。
开关型接线图
(电磁阀接线图)
调节型接线图
(定位器信号线)
