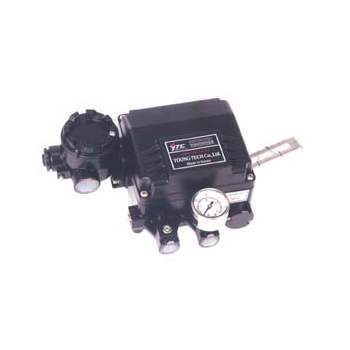

气动阀门定位器常见故障

1.有输入信号但输出很小或没有

定位器由于行程微调螺钉调整过多,造成力矩马达线圈脱焊,焊上引线即可。

力矩马达线圈内部断线或由于过流烧坏;用万用表Ω挡测量线圈电阻,正常时应该250Ω左右,若偏离250Ω太大则更换线圈。

信号线接触不良;检查接线端子,消除松动现象。

信号线接反:检查(+)(-)端子接线,看是否接反。

喷嘴挡板位置不正:重新调整平行度,看输出变化。

喷嘴固定螺钉松动:固紧喷嘴固定螺钉,到满足行程要求。

放大器有故障;检查放大器是否有故障或更换之。

气阻堵塞:用Ф0.12通针清除污物即可。

排气孔堵塞:定位器底座中央,有一喷嘴排气孔,若不注意将其堵塞,定位器将停止工作。

挡板杠杆连接弹簧变形或断;打开定位器盖更换之。

永磁体放置位置不对改变永磁体磁极,看阀是否动作。

反馈杠杆脱落;重新调整平行度,看阀动作情况。

反馈杠杆量程固定销钉偏里:调整销钉满足行程要求。

带手轮的调节阀手轮未打到中间位置;检查手轮位置,重新调整至中间位置。

凸轮松动或位置不当;固紧凸轮或重新调整凸轮位置。

挡板杠杆连接弹簧刚度不够:改变(+)(-)极性接线、调整挡板与喷嘴距离,满足行程要求(这时需要改变调节器作用方式)。

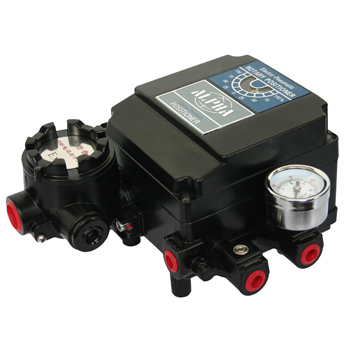

调节阀定位器常见故障
2.输出压力振荡

放大器中有污物:清除放大器中的污物。

输出管线或膜头漏气:消除漏气现象,使阀动作平稳。

膜头膜片老化:更换老化膜片即可。

永磁体位置不对:重新调整永磁体平行度,消除磁路不稳。

固定反馈杠杆的螺钉松动:拧紧固定螺钉,消除阀振动。

输入信号交流成分大:消除交流成分或在输入端并联一个电容.滤去交流干扰。

背压气路有污物:消除污物,排除故障。

阀杠径向松动:检修调节阀即可。

3.无输入时还有输出

背压部分堵塞:清除堵塞污物。

“自动与手动切换开关位置不当将“自动与手动切换开关按顺时针方向旋转到“自动”位置。

4.精度不好

喷嘴、档板调整不好:重新调整平行度或喷嘴固定螺钉,满足精度要求。

背压气路漏气;消除漏气现象。

调节阀径向位移大:检修调节阀。

调零螺钉调整不当:重新调整调零螺钉满足精度要求。

反馈杠杆与固定销钉位置不对:重新按行程要求调整销钉位置。
