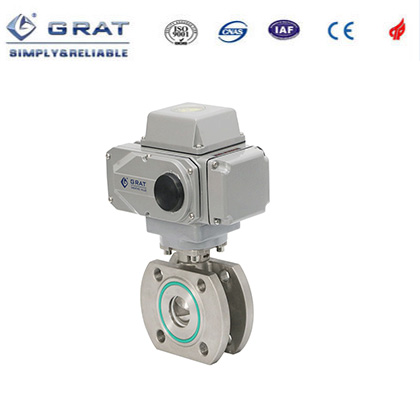

V型球阀的阀芯结构及流量系数





流量系数是调节阀在规定压差、规定介质、规定时间内流经阀门的体积流量。
    所以调节阀必须满足一定的口径才能达到要求的流量系数,下面我们来看看V型球阀的流量系数

阀门尺寸/mm
标准型金属阀座
Cv(100%开启)
标准型软密封阀座
Cv(100%开启)
25
45
21
40
110
61
50
180
110
65
280
215
80
420
340
100
620
520
150
1260
1070
200
2030
1760
250
3200
2830
300
4490
4080
350
6440
5750
400
8510
7630

    从表格不难看出,同一口径的V型球阀,硬密封球阀的流量系数比软密封球阀的大,这是为什么呢?
    因为调节阀决定流量系数的除了口径之外,还有阀芯阀座。(如图1-1) (如图1-2)

硬密封V型球阀球芯
图1-1 硬密封V型球阀球芯
硬密封V型球阀球芯
图1-2 软密封V型球阀球芯
