正确安装、拆卸浮动球电动球阀的方法







为了安全,在阀门从管线上拆或分解之前必须注意下述事项:
    ①电动球阀在拆卸阀门时,手不能接触阀门内腔。遥控操作的阀门随时都会关闭而伤害操作人员。

    ②应了解管道内的介质,如果有疑问,可向有关人员核实。
    ③接触介质时应按照常规要求穿上防护衣或佩戴相应装备。
    ④阀门和管道泄压时,在阀门从管道上取下来之前打开阀门,把可能留在阀门内的压力排空,使阀门处于开启位置。取下阀门后和分解之前,将阀门垂直放置,反复地开闭阀门,把残余介质排出。
    ⑤密封座和阀体额定值--安全和正确地使用该类阀门主要取决于密封座和阀体的额定值。应了解铭牌上的额定值。该类阀门有许多密封座材料供选择,有些密封座材料的额定值小于阀体额定值。阀体和密封座的整体额定值还有赖于阀门的类型、规格、密封座材料、螺栓材料和稳定,使用阀门的工况条件不能超过这些额定值。
    (1)安装
    ①阀门处于开启位置。
    ②阀门允许流体从任一侧流入。为确保安装良好,要按照标准的管路传输实际情况安装。
    ③使用相应规格的法兰螺栓,拧紧法兰螺栓时应按照垫片生产商的要求。
    ④安装时如发现阀杆密封处有渗漏,这是因为在阀门运输中受到较大温度变化,按照"维修"部分中所述对填料进行简单调整即可恢复密封。
    (2)拆卸
    ①将电动球阀右阀体法兰朝下固定在工作台上,转动阀杆使电动球阀处于关闭状态。
    ②旋下连接法兰螺母,取下左阀体。
    ③从右阀体内腔取出球体(注意球体勿碰伤)。
    ④从左阀体和右阀体中取出密封座。
    ⑤卸下阀杆挡圈和扳手。
    ⑥旋下压盖与两螺栓,卸下定位块和压盖。
    ⑦将阀杆从右阀体内腔取出。
    ⑧从中口内取出4只填料(上填料1只,中填料2只,下填料1只)。
    ⑨从右阀体取下密封垫。
    ⑩从阀杆上卸下止推垫片,从压盖里取下上衬套。
    检查所有零件是否损坏、碰伤和腐蚀,调换密封垫及损坏、磨损或腐蚀零件,修光碰伤零件。

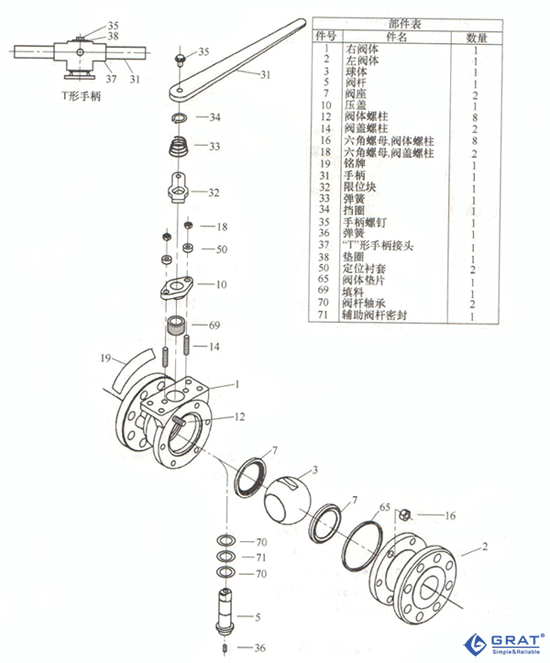

    (3)装配(图1-1)

浮动球球阀的装配
图1-1 浮动球球阀的装配

    ①所有金属零件均用无油清洗剂清洗干净。
    ②装配右阀体和左阀体上的密封座。
    ③将止推垫片放人阀杆上。
    ④将右阀体法兰朝下固定在工作台上,把阀杆从右阀体内腔装入填料孔内,然后装入一组填料(共4只)。
