电动蝶阀的安装与调试步骤

1、电动蝶阀结构图

2、电动蝶阀安装步骤

2.1 安装前的准备

注：1、开箱后阀门要及时安装，请勿随意松动阀门上的任何紧固螺钉或螺母；

2、电动蝶阀可以安装在任意角度的管道上，为了维护方便建议不要倒置安装。

3、蝶阀法兰盘在安装时必须确保法兰面和密封橡胶对中，螺钉均匀拧紧，密封面必须贴合完整；如果出现螺钉拧紧力度不均匀会出现橡胶凸起卡住蝶板，或顶住蝶板造成阀杆处泄漏。

2.2 电动蝶阀安装步骤

2.2.1 将阀门放置于预安装的两片法兰之间（法兰蝶阀需预两端垫片位置）

2.2.2 按图示将两端螺栓螺母分别轻轻插入两端对应的法兰孔（法兰式蝶阀需调整垫片位置），将螺母稍加拧紧以校正法兰面的平面度；

2.2.3 将法兰利用点焊固定于管道上；

2.2.4 将阀门移出；

2.2.5 将法兰完全焊接固定在管道上；

2.2.6 待焊口冷却后再安装阀门，保证阀门在法兰中有足够活动空间以防止阀门被损坏，并保证阀板有一定的开度（法兰蝶阀需加密封垫）；校正阀门位置并将所有螺栓拧紧，（注意不要拧得过紧）；将阀门打开，保证阀板能自由开闭，然后使阀板轻微开启；

2.2.7 交叉均衡将所有螺母拧紧；

2.2.8 再次确认阀门能自由开闭，注意：确认阀板没有碰到管道。

电动蝶阀出厂时已将控制机构的启闭行程调好，为防止电源接通时方向搞错，用户在第一次接通电源前，要先手动启开到一半（50%）位置，再按电动开关，检查开关，检查指示盘方向阀门开启方向即可。

2.3 安装电缆线

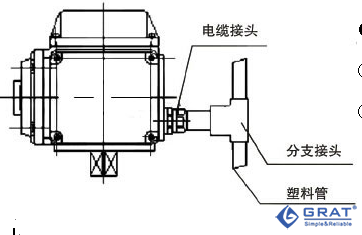

●请按上图安装电线管安装时注意：
①充分采取防水措施
②机器应高于电线管

●请使用外径Φ9-Φ11的电线管

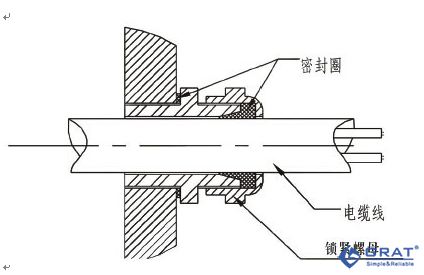

如下图所示：安装电缆线时请勿使用与线锁直径不相适应的电缆管，必须确保电缆接口密
封严实，否则雨水容易从线锁渗入机器内部损坏零部件。

●信号线请使用屏蔽线，
不要与动力线平行配线。

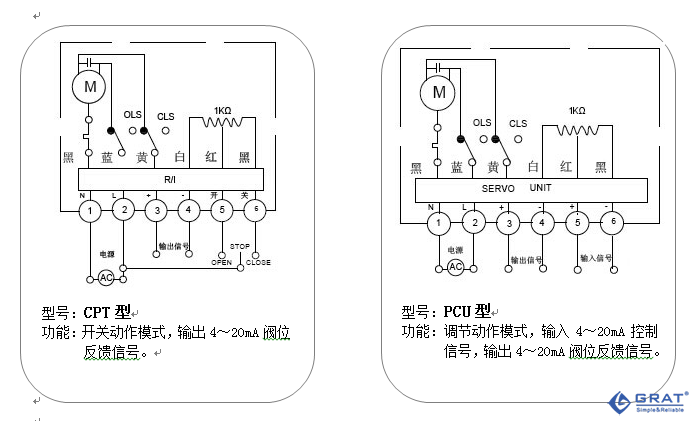

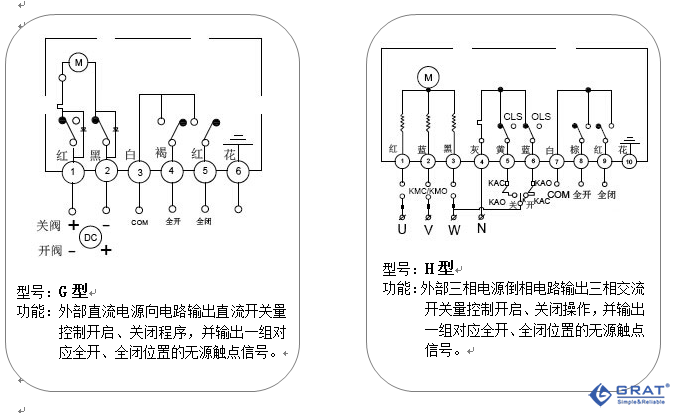

3、请按对应代号电路图接线

4、电动蝶阀常见故障与解决方法

4.1蝶阀密封面泄露造成的原因

常见故障	解决方法
蝶阀的蝶板和密封圈之间有杂物	消除杂质，清洗阀门
蝶阀的蝶板、密封关闭位置吻合不正	调整蜗轮或电动执行器等执行机构的限位螺钉，以达阀门关闭位置正确。
蝶阀两端装法兰螺栓受力不均匀或未压紧	查配装法兰平面及螺栓压紧力，应均匀压紧
蝶阀安装时介质流向未按要求安装	按箭头方向进行旋压

4.2蝶阀两端法兰面出现泄漏的原因

常见故障	解决方法
两侧密封垫片损坏	更换密封垫片
管法兰压紧力不均或未压紧	压紧法兰螺栓（均匀用力）。
