阀门压力与温度的关系

    图1-1与图1-2所示为堰式隔膜阀与直通式隔膜阀典型的压力与温度。但并非所有材料允许全等级的对应关系。在给定的操作温度下,对于所允许的操作压力,阀门使用者要咨询生产商。

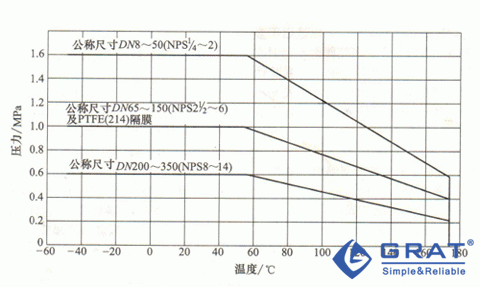

堰式隔膜阀压力与温度的关系
图1-1 屋脊式隔膜阀压力与温度的关系

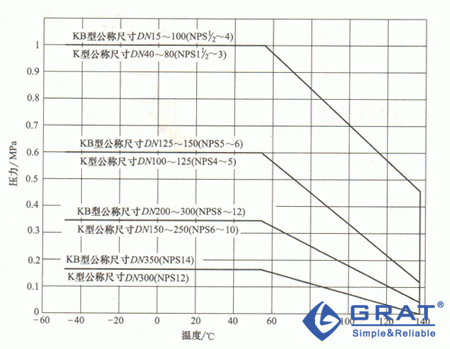

直通式隔膜阀压力与温度的关系
图1-2 直通式隔膜阀压力与温度的关系

    衬氟隔膜阀工作温度与压力的关系如图1-3所示。衬胶隔膜阀工作温度与压力的关系如图1-4所示。

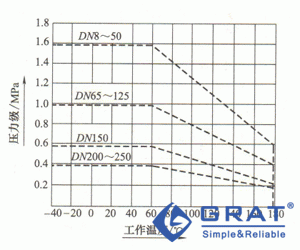

衬氟隔膜阀工作温度与压力的关系
图1-3 衬氟隔膜阀工作温度与压力的关系
衬胶隔膜阀工作温度与压力的关系
图1-4 直通式隔膜阀压力与温度的关系
