正确安装电动执行器的方法和注意事项

1、电动执行器安装环境
●本产品属非防爆产品,既可在室内,也可在室外安装。
●一定要避开危险气体的环境。
●在长期有雨水、原料等飞溅物和阳光直射的环境,需要安装保护整体的盖子。(阳光趋向会导致机器内部温度身高,雨水会导致胶垫老化)
●请预留接线、手动操作等维修用空间。
●周边环境温度-30-60℃范围内。

2、电动执行器工作介质温度
●与阀门配套使用时,工作温度传到机体上面,机体温度会升高。
●工作介质是高温时,与阀门连接的支架起减少热传导作用。
●工作介质温度+65℃以下时请选用标准支架。
●工作介质温度+65℃以上时请选用高温支架。

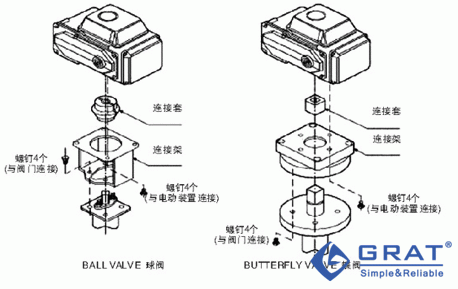

3、电动执行器安装在阀门上(见下图)
●驱动阀门至全闭位置。
●将支架固定在阀门上。
●将联轴器一端套在阀门轴芯上。
●将电动执行机构转到全闭位置,出力轴插入联轴套器四方孔内。
●紧固电动执行和支架间的螺钉用手柄转动执行机构,确认运动平稳,无偏心弯斜注意转动不可超出电器限位范围。






4、安装电缆线

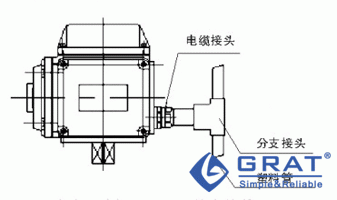

●请按上图安装电线管安装时注意:
①充分采取防水措施。
②机器应高于电线管。

●请使用名外径Φ9-Φ11的电线管。

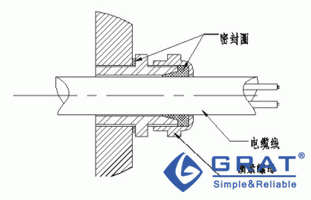

如下图所示:安装电缆线时请勿使用与线锁直径不相适应的电缆管,必须确保电缆接口密封严实,否则雨水容易从线渗入机器内部损坏零部件。



5、电动执行器供电电源
请根据所订购产品铭牌上标明的电源类型提供相应的现场供电;

注:电源选用AC380V时,接线时注意相线的顺序,要保证行程开关能正确控制阀门的开和关,否则会损坏执行器。
对于现场的供电电源,其电压应符合以下要求:
AC220V±10%    50/60HZ    AC110V    50/60HZ
AC220V±10%    50/60HZ    DC24V±5%

6、断路开关熔断丝的选用
请根据所订购产品铭牌上标明的电源类型提供相应的现场供电;

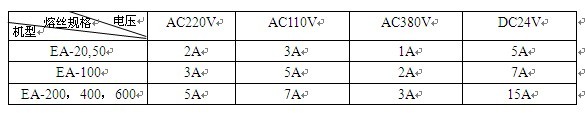

为有效保护电动执行机构,消除短路隐患,降低事故伤害,请在每台电动执行机构电源输入端加接断路开关,并按下表选用适当的熔断丝:
不能将二台或数台执行机构并联,不能同一接点去控制数台执行机构,否则会造成动作失控和电机过热。
