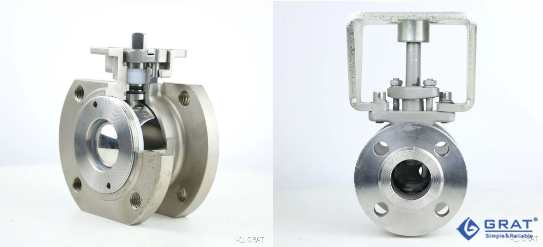

浮动式球阀结构特点

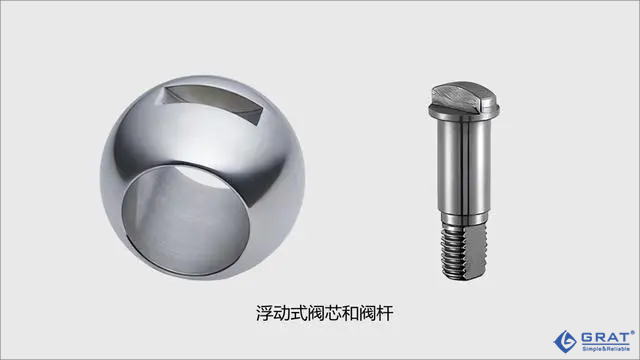

浮动式球阀通过进出口两侧阀座密封圈,挤压中间球芯。当驱动阀杆转动时,阀杆带动球芯转动,实现球阀的开关动作。球芯在关闭时,阀杆顶端的半圆形和球芯的半圆形凹槽方向一样,在介质压力作用下,球芯向出口方向移动,所以称为浮动式球阀。
浮动球的特点:多用于低压,小口径。过高压力时,介质推动球芯会压坏出口端阀座、并且增加球阀扭矩。
行业广泛应用于:化工、石油、天然气、冶金等行业,以及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线
浮动式球阀爆炸图
固定式球阀结构特点

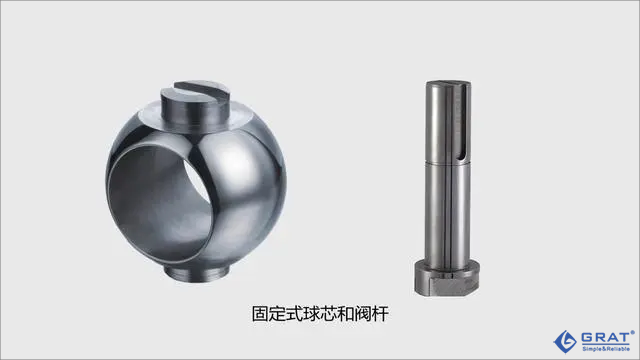

固定式球阀同样有进出口两个阀座密封圈。中间的球芯通过上阀杆和下阀杆,与阀体固定在一起。只能通过阀杆的转动,带动球芯的开关动作。其无法像浮动球阀那样,向出口方向移动,因为上下阀杆限制了球芯的移动。所以称为固定式球阀。
固定球的特点:多用于高压、大口径。其阀座压紧球芯的结构可以减小阀座密封压力。减小球阀扭矩。相对于浮动球结构的回转死区,误差更小。
行业广泛应用于:加药装置/设备,造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。
固定球V型球阀爆炸图
浮动式球阀和固定式球阀的区别
1、密封结构不同
浮动式球阀球芯可以沿着流道移动,阀座不动。固定式球阀球芯不能沿着流道移动,阀座可以移动。
浮动式球阀只有上阀杆,球芯可以沿着流道方向移动,通过介质压力推动球芯压紧出口阀座,实现单侧强制密封。
固定式球阀的球芯有上下两个阀杆,通过上下阀杆将球芯固定在阀体上,球芯不能沿着流道方向移动,通过阀座移动抱紧球芯实现密封。
2、适用工况不同
浮球式球阀多用于低压,小口径。过高压力时,介质推动球芯会压坏出口端阀座、并且增加球阀扭矩。固定式球阀多用于高压、大口径。例如西气东输天然气管道,压力可达1500LB通径DN1500mm。其阀座压紧球芯的结构可以减小阀座密封压力。减小球阀扭矩。
3、阀座密封不同
固定式球阀可以实现阀前单向密封,阀后单向密封,阀前双向密封,阀后双向密封,中腔泄压等功能。浮动式球阀则是依靠出口阀座实现强制密封。
