格莱特输出轴角度检验工装助力执行器调试更高效
发布时间:2023-04-05 浏览:541 格莱特控制阀(https://www.grat.com.cn/)
场景背景:
当前,我司执行器输出轴均为四方轴结构,当执行器调试时,执行器输出轴角度完全依靠调试员肉眼识别,凭经验去估量四方轴的角度,主观性强,特别是要找执行器中间位置时,需要反复调整,调试效率不高,时间成本较大且误差明显。
为此,我司研发出一种输出轴角度检验装置,检测调试时输出轴角度是否满足调试出厂的要求。
格莱特方案:

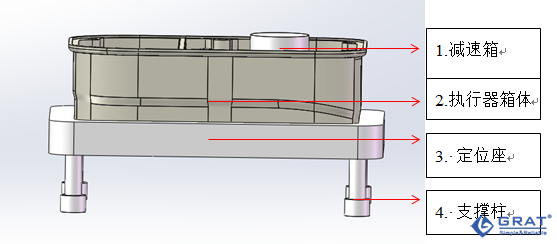

图一

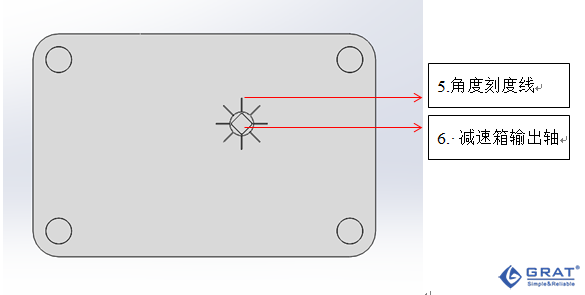

图二
减速箱1通电,减速箱输出轴6转动,当减速箱输出轴6四方与定位座3成45°夹角时,即为执行器的开位或者关位;当减速箱输出轴6四方与定位座3成0°或90°角时,即为执行器的中间均分位置。调试员只需将输出轴四方边线与角度刻度线对齐,就能确定执行器的位置。
使用价值:
使用本装置进行精准定位,保证执行器出厂输出轴角度的一致性,解决了执行器调试通过肉眼识别,主观性强,工作效率低、费时且误差范围大的问题。
