格莱特新型限位装置,矢量调节,助力调试更精准

发布时间:2023-03-01 浏览:176 格莱特控制阀(https://www.grat.com.cn/)
场景背景:

当前限位装置为限位凸轮内圈带齿与中轴外圈带齿配合调节,由于是内齿轮黏合,微调时

最小角度=360°/ 120(凸轮内齿圈齿数)=3°

最小调试精度为3°,且电位器阻值变化较大,执行器精度较低。

为此,我司研发出一种可矢量调节的限位装置,优化限位装置结构,解决了调试时电位器阻值变化大,执行器精度低的问题。

格莱特方案:

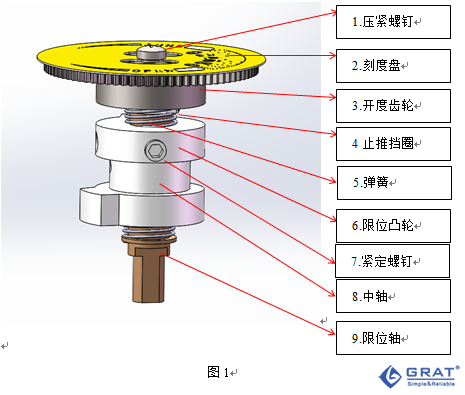

限位凸轮6和中轴8是通过光轴配合,可矢量调节,在调试时开方向和关方向的位置可精准定位。

调试时,关方向先将下方限位凸轮6压紧下方弹簧5至凸轮不碰限位开关,轻旋限位凸轮6至关位,松开限位凸轮,限位凸轮通过弹簧回弹力复位,再用紧定扳手将紧定螺钉7紧固在限位轴9上。开方向同理,将方限位凸

轮6压紧上方弹簧5至凸轮不碰限位开关,轻旋限位凸轮6至开位,松开限位凸轮,限位凸轮通过弹簧回弹力复位,再用紧定扳手将紧定螺钉7紧固在限位轴9上。

使用价值:

使用本装置进行精准调试,通过矢量调节将开方向和关方向位置精准定位,保证执行器出厂的精度。
