格莱特可调配重动态力矩负载实验台助力测试更简单精准

发布时间:2021-01-13 浏览:220 格莱特控制阀(https://www.grat.com.cn/)

场景背景:
目前,力矩测量工具主要为力矩扳手或扭矩测试仪,但这类工具主要针对静态测量与定矩测量,在动态力矩的测试过程中,两者使用不便,装载步骤繁琐,且对力矩的测量精确程度造成影响。为此,我司针对生产过程中的力矩测试,研发了动态力矩测量装置。
格莱特方案:
用更少的安装步骤,化繁为简的力矩负载装置,解决同一装置下,更多的扭矩动态力矩测量问题。

1-支架  2-定滑轮  3-转盘  4-钢丝绳  5-砝码机构            6-选择杆 7-导向杆8-砝码 9-插杆10-底座
          图1                                                                               图2

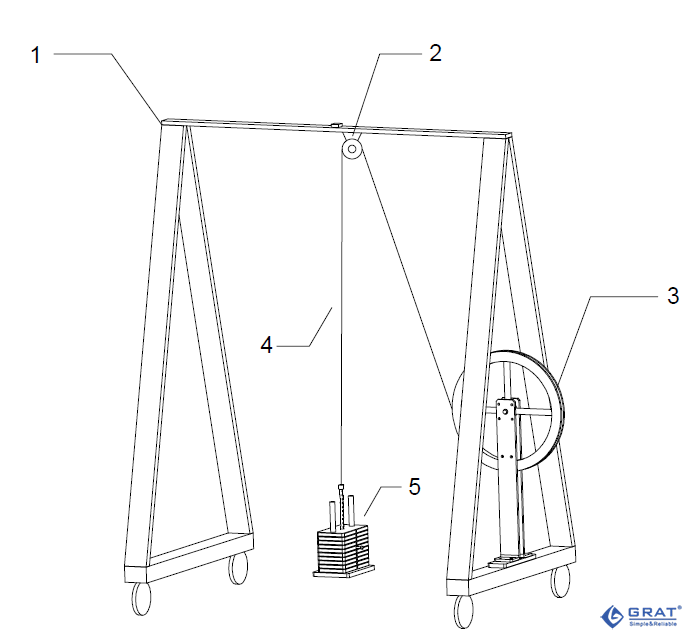

如图1,执行器输出轴带动转盘(3)旋转,钢丝绳(4)受力通过定滑轮(2)拉着重物(砝码机构5)上升。

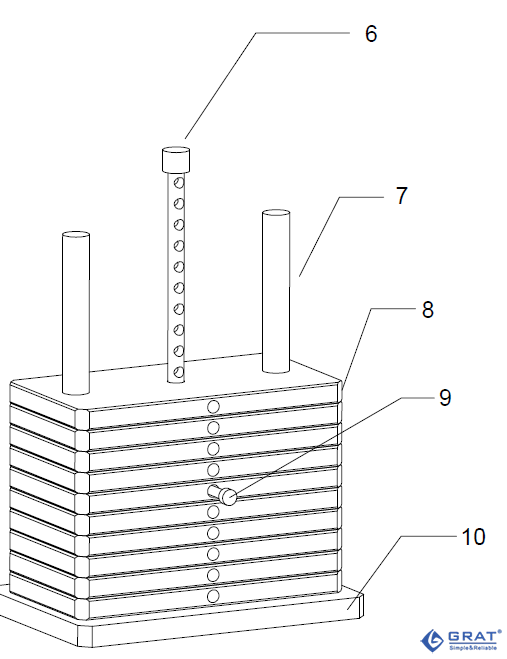

砝码机构的示意图如图2,通过插杆(9)可增减砝码(8)在选择杆(6)上的数量,从而确定重物重量。

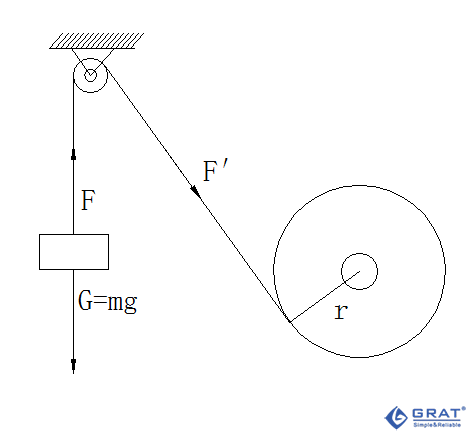

建立受力分析模型。如图3
                                 图3
钢丝绳拉动静止的砝码
F=mg
定滑轮只改变力的方向,不改变力的大小
     F=F′
执行器输出轴带动转盘旋转,执行器输出力矩为M
    M= F′r=F r= mgr
设备带动转盘装置进行转动,从而带动钢丝绳拉起砝码机构中的砝码,根据计算,进行力矩测定。通过所施加的砝码重量,可以快速计算出执行器力矩大小。
使用价值:
通过简单的物理模型进行分析计算,并将实物装置运用到生产实践中,该测负载试验台已进行多项实验测试,确保了其实用性和精确性。本装置将为执行器开发和扭矩测试提供更简便的实验方法,其测量成果也将为技术人员的改进和创新方案提供有力的数据支撑。
专利证书:
