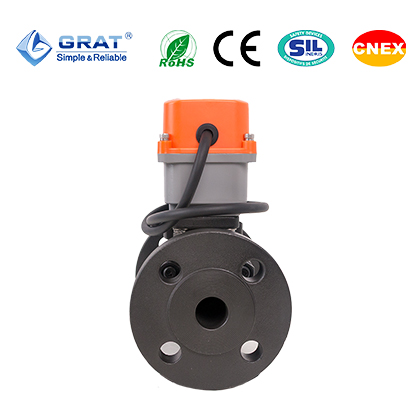

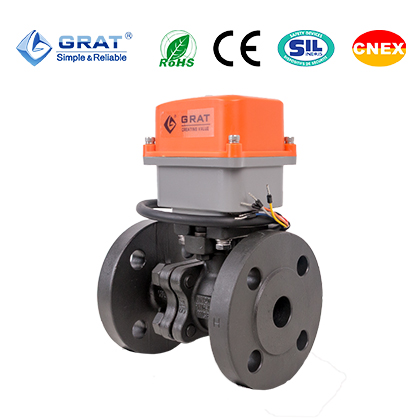

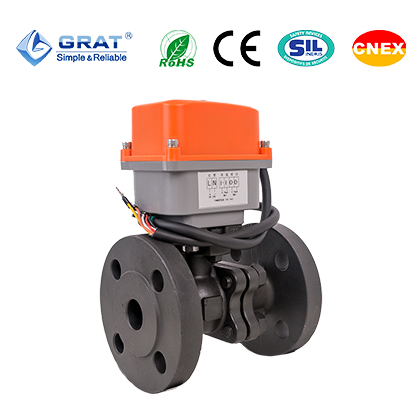

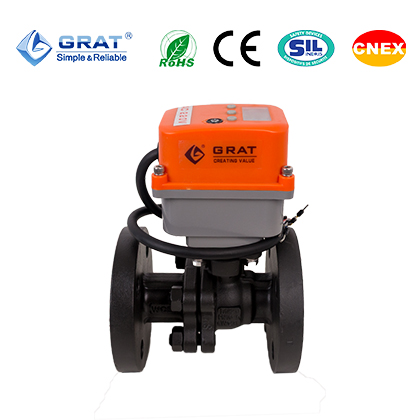

物联网微型电动法兰球阀-武汉格莱特控制阀有限公司

法兰式球阀是转角为0-90°的旋转类球阀，具有密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。电动球阀分开关式和调节式两种型号。通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

物联网微型电动法兰式球阀的工作原理是：物联网微型电动执行器驱动阀杆带动一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭；电动球阀旋转0-90°即可全关全开，与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。

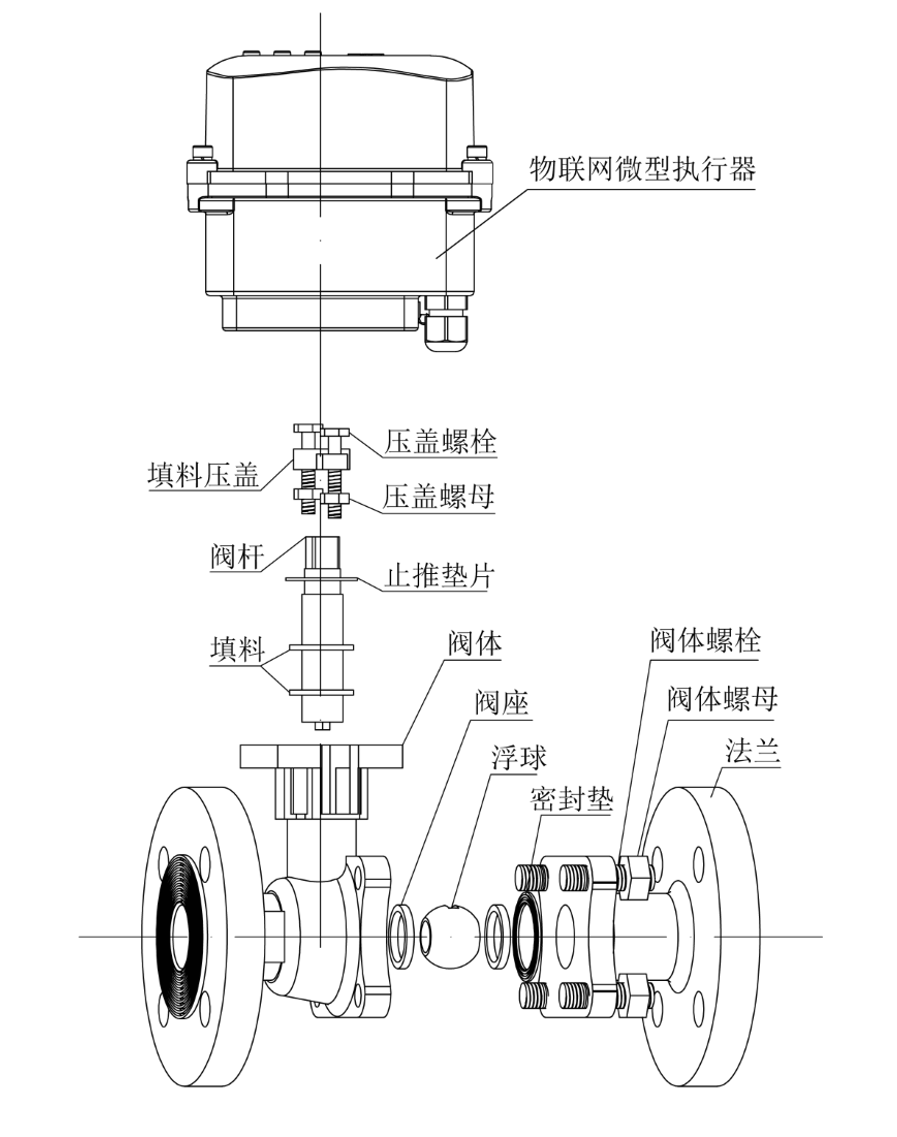

物联网微型电动执行器分解结构爆炸图

1. 双面球形密封功能，可达到零泄漏标准等级。

2. 特殊设计的聚四氟乙烯密封，具有良好的自润滑性，与球体的摩擦损失小，有效延长产品使用寿命

3. O型切断球阀具有优良的切断性能。

4. 球阀通道形状有矩形、V形及O形。

工作电源	AC220V,DC24V
公称通径	DN15-40
介质温度	-20℃ 至+350℃ (+200℃ 特殊密封)
工作压力	PN1.0~1.6MPa
控制方式	调节或开关控制
连接方式	法兰式
阀体材质	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料	PTFE(常温)、特制PPL（高温）、金属密封（高温）
泄漏量	符合ANSIB16.104 5级标准
密封形式	弹性密封、耐高温对位聚苯、硬质合金及工业陶瓷
适用介质	水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质
防护等级	IP66
设计与制造标准	GB12237-2007 API 6D
法兰标准	JB/T 79-2015、GB/T 9124.1-2019、GB/T 9124.2-2019、ANSI B16.5 JIS B2239
结构长度	GB12221-2005
检验标准	API 598

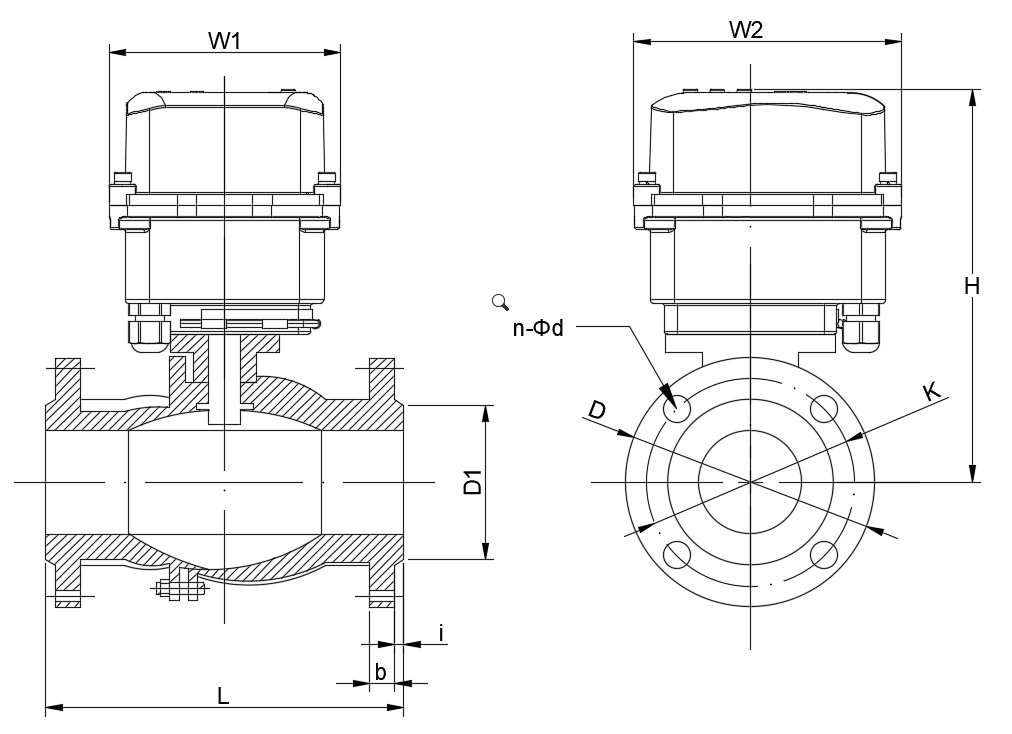

物联网微型电动长法兰球阀安装尺寸

通径（DN）		L	D	K	D1	n-Φd	b	i	H	W1	W2
mm	in	L	D	K	D1	n-Φd	b	i	H	W1	W2
15	1/2″	130	95	65	45	4-Φ14	14	2	136.5	68.5	88.5
20	3/4″	130	105	75	55	4-Φ14	16	2	138.5	68.5	88.5
25	1″	142	113	85	65	4-Φ14	18	2	160.5	98	108
32	1 1/4″	165	140	100	78	4-Φ18	18	2	175	93	108
40	1 1/2″	165	150	110	85	4-Φ18	18	2	176	93	108
