20NM物联网微型电动执行器

所属类别电动执行器

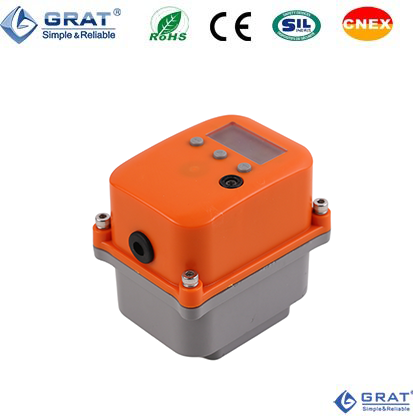

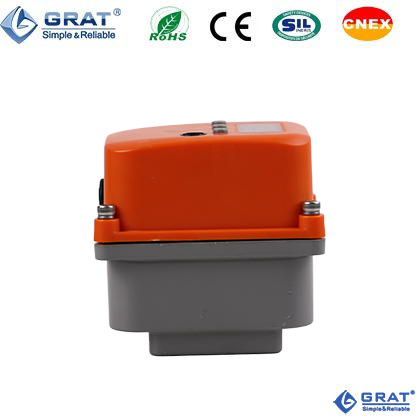

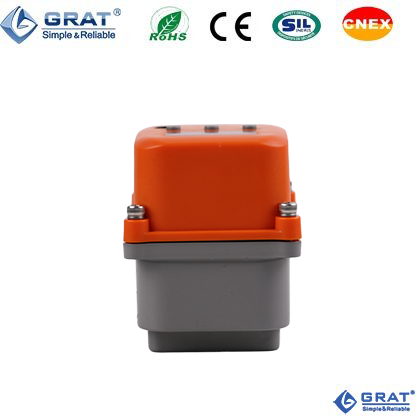

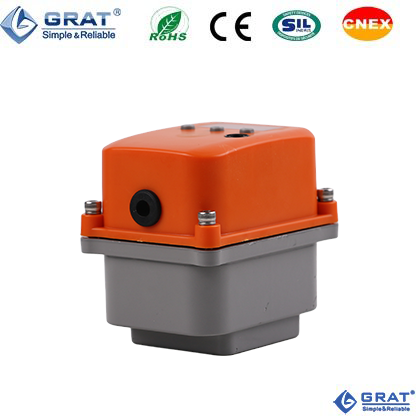

产品名称:20NM物联网微型电动执行器
产品简介:
EA-20
精小型电动执行器是最新研制的超小型电动执行机构。
用于蝶阀、球阀、风阀等角行程运行的阀门,控制阀门的开启、关闭或调节阀门开度。可用于食品、环保、造纸、化工、电力等行业的工业自动化控制系统中。




1、适用电压范围广泛:可适用AC220V/DC24V的电压,以灵活地满足大多数工业自动化行业、不同场景的使用需求,为用户提供了更高的便利性和灵活性。
2、体积精小:比市场上同扭矩的执行器体积减少1/3,真正的小巧轻便、却极具力量的执行器


3、高扭矩输出:额定扭矩达到20NM,提供更稳定的力输出,适用于不同阀门的控制。
4、低功耗高效率:仅需10W的功率,节约能源成本,同时能够高效稳定地工作。
5、宽泛适配阀门:可装配DN25及DN25以下球阀,满足了不同用户的需求。
6、平稳调速:采用PWM无极调速,确保了执行器运行过程平稳,提供更加稳定的控制。(PWM是连续式无极调速,运行过程平稳,但对执行器输出扭矩略有影响,速度越低,扭矩越小,可调范围30%到100%。)
7、精准控制:可调范围广,从30%到100%,并且具有0.5%的控制精度,精确满足了不同场合的控制需求。
8、多种反馈方式:支持4-20mA/0-10V/1-5V的反馈方式,确保了控制的准确性。
9、多种控制方式:采用调节(编码器)控制方式,支持兼容modbus的通讯协议,方便接入各类工业自动化控制系统。
10、高性能电机:内置过载保护的无刷电机,稳定可靠,使用寿命长。
11、实时参数显示:OLED实时显示中文状态及参数信息,在使用过程中提供了更多的实时反馈和故障报警信息。
12、人性化设计:提供手动功能,操作更加便捷;采用一体式上箱体和压铸铝下箱体,坚固耐用。

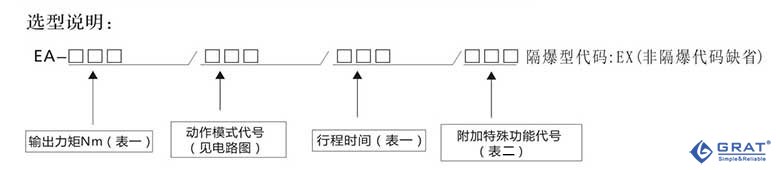

(表一)电动执行机构标准型号及规格
额定电压 AC220V/DC24V
额定扭矩 20NM
可装配阀门 20NM (DN25及DN25以下球阀)
调速方式  PWM无极调速,运行过程平稳
可调范围 30%-100%
控制方式 调节(编码器)
通讯协议 兼容modbus
控制精度 0.5%,高性能无刷电机,内置过载保护
行程时间 15s-25S(0-90°)
位置显示  OLED实时显示中文显示当前状态及参数信息
手动功能 六角扳手
壳体材料 ABS壳体+TPE按键+PC镜片一体式上箱体
输出轴 内凹八方(11*11)

(表二)附加特殊功能可按客户要求装备
特殊功能选项 代号
▲力矩限制装置 ATS
▲支架,轴套 ZT
▲遥控装置 C
▲除湿加热器 H

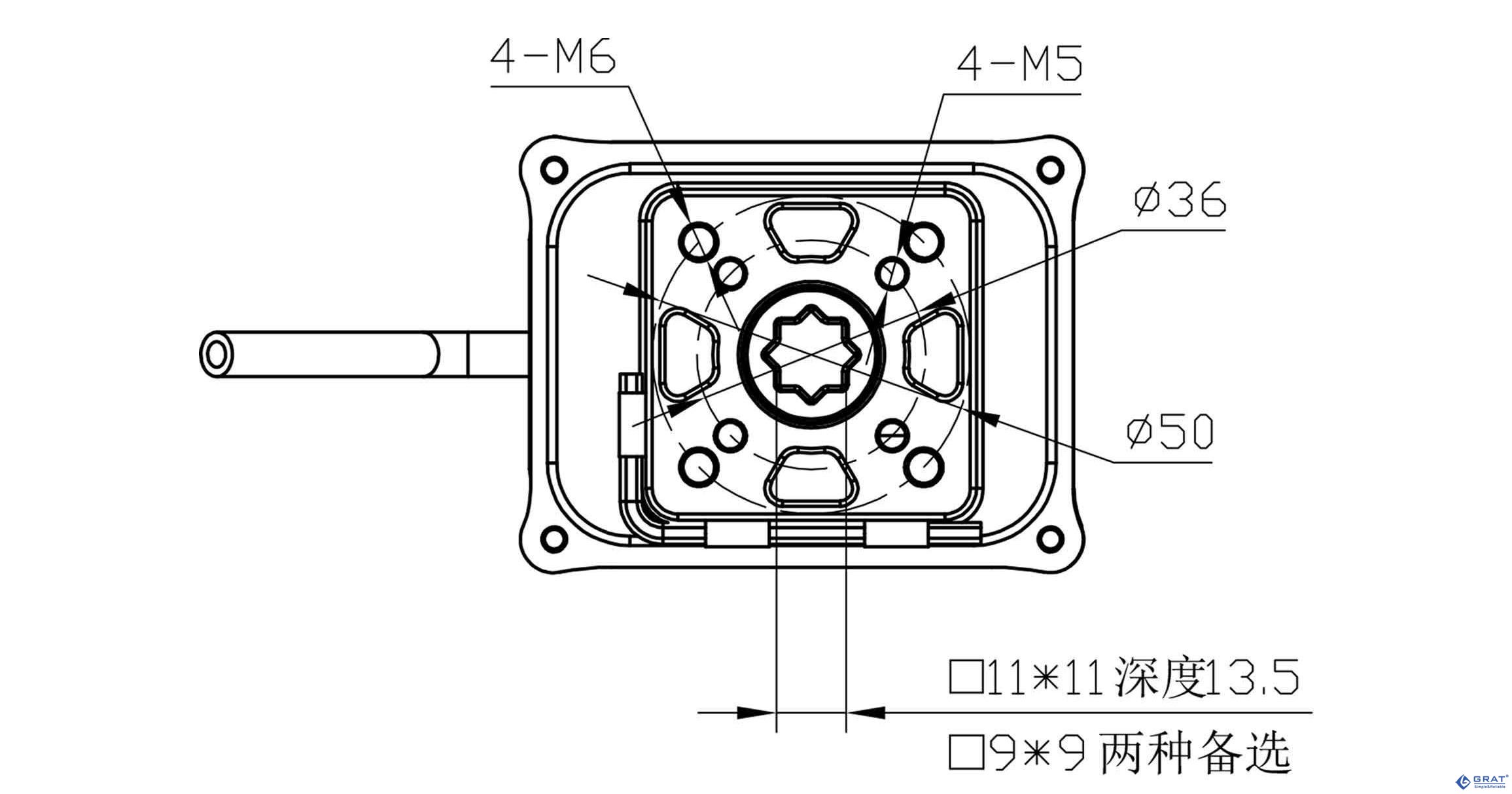

物联网执行器与阀体连接尺寸图
注:八方S有9×9,11×11两种备选

物联网执行器外形尺寸图

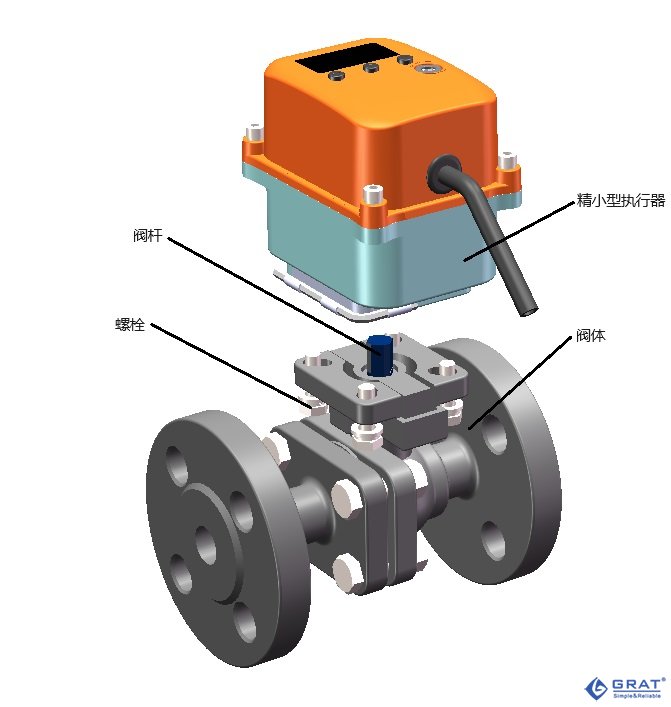

物联网执行器与阀体连接示意图

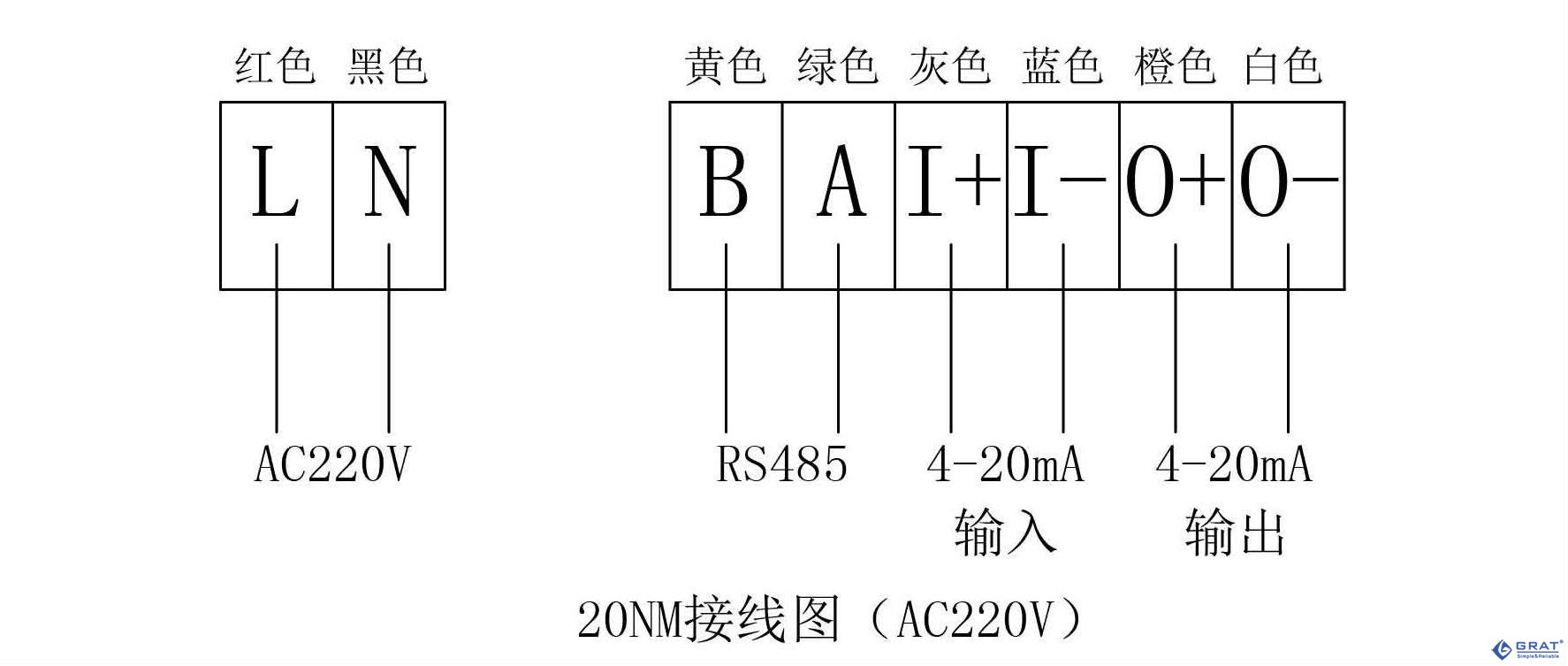

20NM接线图(AC220V)
20NM接线图(AC220V)
