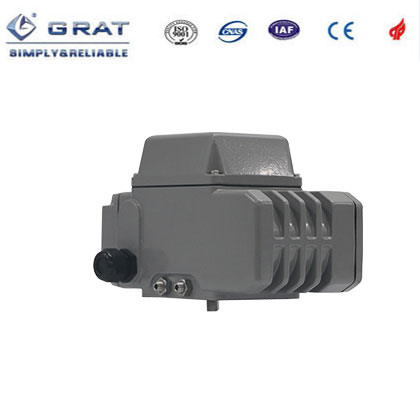

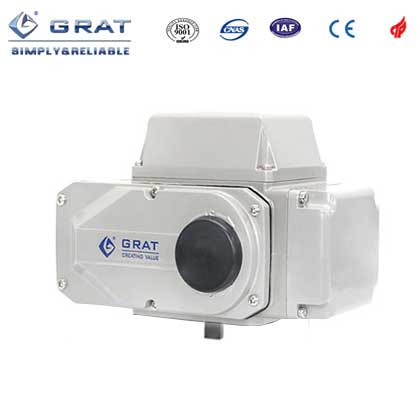

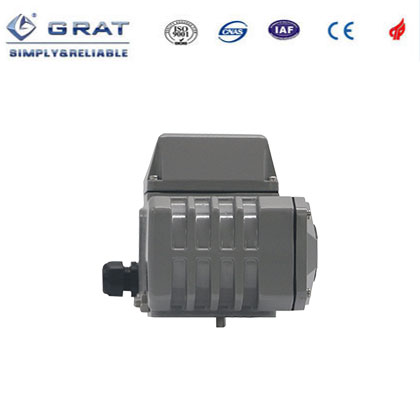

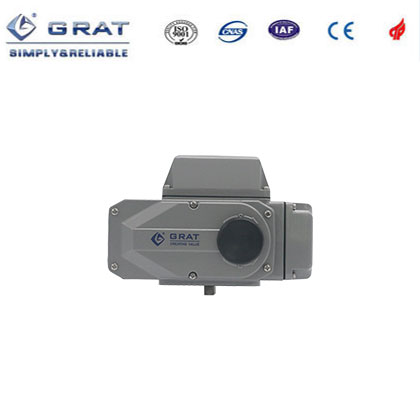

标准式电动执行器

 所属类别:电动执行器
产品名称:标准式电动执行器
产品简介:

    标准式系列电动执行器一体化设计,适配各种角行程阀门(球阀、蝶阀、旋塞阀等)与阀门共同构成电动调节阀电动球阀电动蝶阀等工业自控电动阀门。



    1、标准式电动执行器按控制方式分类:开关型和调节型

开关
内置智能阀门控制器可以接收4-20mA信号和
0-10V电压等信号与PLC、DCS计算机等各种
控制系统联动,调节精度达300:1,可瞬时
停机,经过1500V耐高压测试无漏电。

    2、电动执行器按连接方式分类:标准式和直装式

3、DDS开关调试专利技术
  旋转刻度盘顶部旋钮即可轻松完成电动执行机构与阀门连接后的电气、机械位置校准调试!
  从原来5步调试到DDS技术的1步到位!我们懂你的烦恼
  简单的一步调试,只需要一个内六角扳手按照你预设的角度
  轻松旋转刻度盘上的调试螺钉到达位置。
  DDS开关调试技术专利号:ZL2014 2 0595730.6
4、PPD专利定位技术
  定位精度提高5倍达到±0.1%,电位器使用寿命提高2倍达到100万次。
   PPD专利定位技术专利号:ZL2010 2 0225919.8
5、超过10万次的现场无故障运转寿命,让您的系统运转可靠无忧!
 电动执行器10万次寿命检测报告(如右图)

    6、体积小,重量轻,方便管道上各角度安装,适用各种复杂管道、工况需求。
    7、执行器密封标准为执行器整体浸入水中,无气泡泄漏。适合户外露天工况。
    8、产品电气元件及各种精密零件,均采用进口部件,有效保证产品的高品质和可靠性。

EA系列电子是一体化电动执行器输出力矩为50N.m——2500N.m,适配各种旋转类阀门(如:球阀,蝶阀)和风门挡板,液体耦合器等旋转类机械定位转动的开关及调节控制。


(表2)电动执行机构标准型号及规格:

型号
性能
20
50
100
200
400
600
1000
1600
2500
输出力矩
20NM
50NM
100NM
200NM
400NM
600NM
1000NM
1600NM
2500NM
动作时间
15S
15S/30S
15S/30S
15S/30S
15S/30S
45S
30S
48S
60S/75S
回转角度
0-90°
0-360°
0-90°
0-360°
0-90°
0-360°
0-90°
0-90°
0-90°
0-90°
0-90°
0-90°
电机功率
AC220V
6W
10W
25W
40W
90W
90W
120W
140W
140W
AC380V

6W
15W
30W
40W
40W
90W
100W

DC24V
8W
13W
25W
35W
70W
70W



额定电流
AC220V
0.16A
0.16A
0.32A
0.35A
0.54A
0.64A
0.96A
0.98A
1.03A
AC380V

0.07A
0.10A
0.15A
0.29A
0.29A
0.45A
0.46A

DC24V
0.7A
1.28A
2.03A
3.57A
5.13A
3.04A



整机重量
1.2Kg
2.5kg
3.5kg
8kg
8.5kg
9kg
20kg
21kg
22kg


DN15
DN15-40
DN50-65
DN65-80
DN80-100
DN150-200
DN250-300
 DN300
DN400


DN32-50
DN50-125
DN150-200
DN200-250
DN300-DN400
DN400-600
 DN600
DN700-800
电  源
AC220V   AC380V   DC24V  AC110V  DC220V 可选
精  度 回差≤0.5%        死区≤0.5%        反馈误差≤0.5%
绝缘电阻
100MΩ/500VDC
耐压等级
1500VAC 1分钟
防护等级
IP68(相当于将产品置于20M深水处无渗漏)
限位组件
●电动操作时:全开全闭极限开关。
●手动操作时:机械挡块。
保护装置
过热保护器(自动恢复型)
安装方位
360°任意角度安装
电气接口
M20*1.5 防水电缆接头,电源线、信号线各一个
环境温度
-30℃--60℃
检测标准
JB/T8219-1999


(表3)附加特殊功能可按客户要求装备

特殊功能选项 代号
▲力矩限制装置 ATS
▲支架,轴套 ZT
▲遥控装置 C
▲除湿加热器 H


★选型举例:
EA-100/PIU/30S/ATS   表示:输出力矩为100N·M,开关动作模式输出0~1KΩ信号。带力矩限制装置。行程时间30秒。

EA-600/PCU/45S   表示:输出力矩为600N·M,调节动作模式输入控制型号4~20mA;输出阀位反馈信号4~20mA。带遥控装置。行程时间45秒。

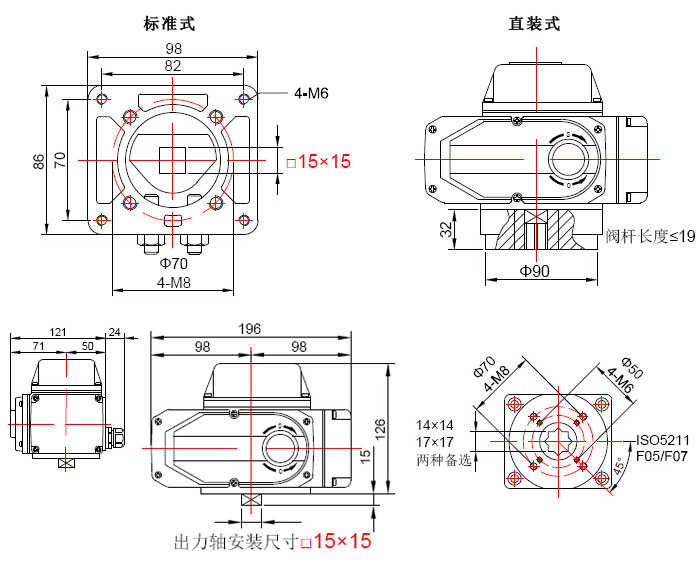

标准式角行程电动执行器EA-20安装尺寸图标准式(角行程)电动执行器EA-20系列安装尺寸图

标准式角行程电动执行器EA-50安装尺寸图标准式(角行程)电动执行器EA-20系列安装尺寸图

标准式角行程电动执行器EA-100安装尺寸图标准式(角行程)电动执行器EA-20系列安装尺寸图

标准式角行程电动执行器EA-200/400/600安装尺寸图标准式(角行程)电动执行器EA-20系列安装尺寸图

标准式角行程电动执行器EA-1000/2000安装尺寸图标准式(角行程)电动执行器EA-20系列安装尺寸图

标准式电动执行器连接阀门示意图

电动执行机构连接阀门示意图


控制电路 型号代码 电路图 视频地址
开关动作模式:通过交流开
关量实现开启,关闭操作,
并输出一组只是全开,全闭
的有源位置信号。
S 点击查看
开关动作模式:输出无源触
点信号。
结构:带两个中间位置开关。
MS 点击查看
开关动作模式:输出
0~1000Ω反馈信号。
结构:带500Ω或1KΩ电位
器。
PIU 点击查看
开关动作模式:通过开关电
路控制阀门开启角度与电位
器阻值对应,并同时实现中
间位置控制功能。
结构:带电位器和中间位置
开关。
SP 点击查看
开关动作模式:输出4~
20mA阀位反馈信号。
结构:带1KΩ电位器和R/I变
换器。
CPT 点击查看
调节动作模式:输入4~20mA控制信号,输出4~20mA阀位反馈信号。
结构:带1kΩ电位器和控制
模块(伺服放大器)。
PCU 点击查看
通过外部交流电源向电路输
出直流开关量控制开启,
关闭程序,并输出一组对应
全开,全闭位置的无源触点
信号。
G 点击查看
通过外部三相电源倒相电路
输出三相交流开关量控制开
启,关闭操作并输出一组对
应全开,全闭位置的无源触
电信号。
H 点击查看
