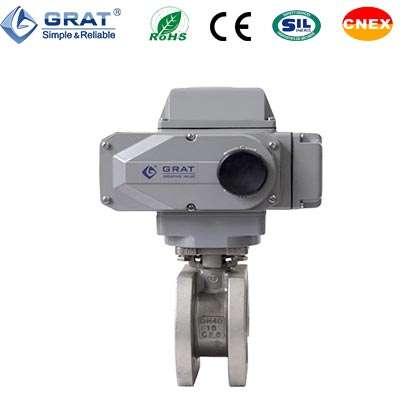

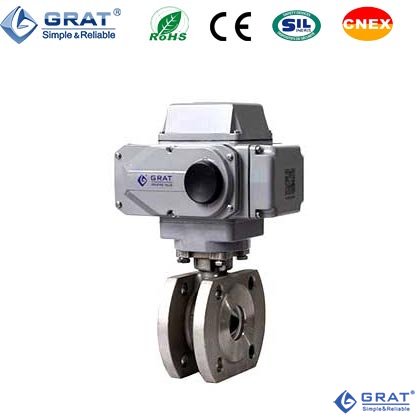

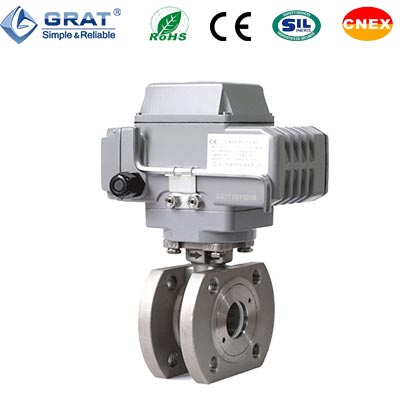

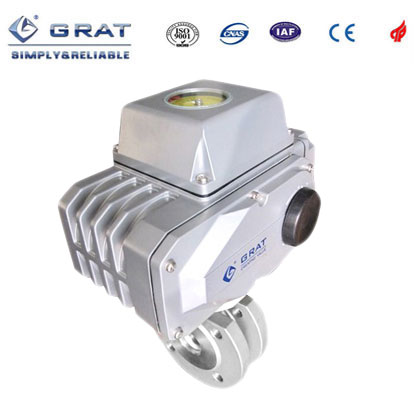

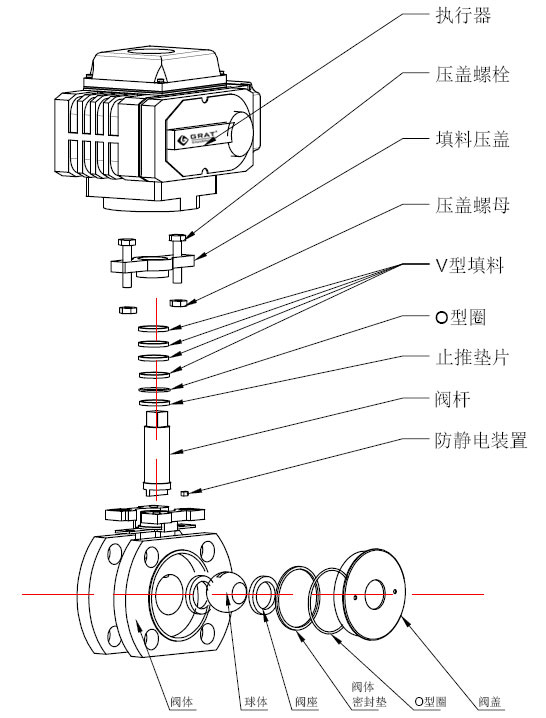

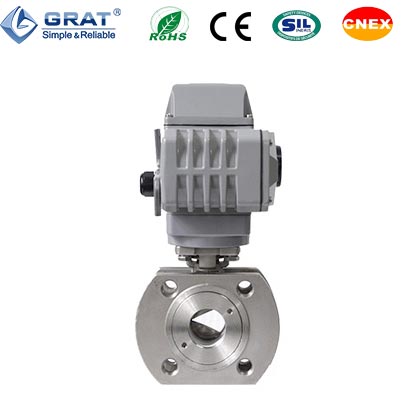

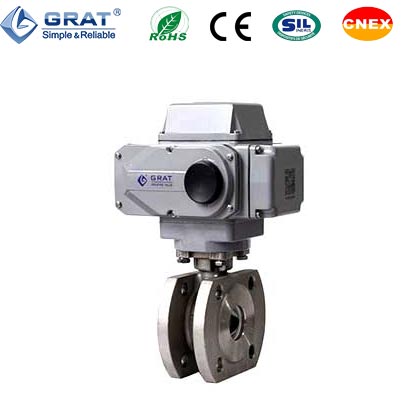

电动比例调节阀

所属类别:电动调节阀
产品名称:电动比例调节
产品简介:

    电动比例调节阀?适用于各种工业自动化过程控制计算机控制系统(DCS)与系统和测量仪表共同构成流量,温度,压力等工艺参数的调节自控设备。

    主要应用于:工业自动化生产过程控制领域。例如:石油化工炼油,管道原油输送;发电厂汽轮机组冷却,润滑油供给,燃烧风量调节;环保污水处理中的液体输送切断,开关,流量调节等各种工业自控过程控制。


1、DDS开关调试专利技术

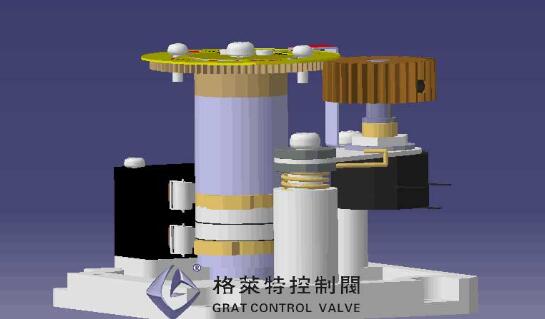

  旋转刻度盘顶部旋钮即可轻松完成电动执行机构与阀门连接后的电气、机械位置校准调试!  旋转刻度盘顶部旋钮即可轻松完成电动执行机构与阀门连接后的电气、机械位置校准调试!
  从原来5步调试到DDS技术的1步到位!我们懂你的烦恼
  简单的一步调试,只需要一个内六角扳手按照你预设的角度
  轻松旋转刻度盘上的调试螺钉到达位置。   轻松旋转刻度盘上的调试螺钉到达位置。
  DDS开关调试技术专利号:ZL2014 2 0595730.6
2、PPD专利定位技术
  定位精度提高5倍达到±0.1%,电位器使用寿命提高2倍达到100万次。
   PPD专利定位技术专利号:ZL2010 2 0225919.8
3、超过10万次的现场无故障运转寿命,让您的系统运转可靠无忧!

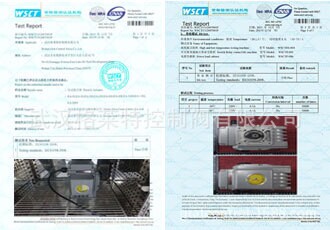

 电动执行器10万次寿命检测报告(如右图)



    4、体积小,重量轻,阀座与端面法兰距离近,物料滞留少。密封性能优越等特点。
    5、阀芯确定了阀门的特性,同种口径的阀门,也可以有不同的CV值和流量特性。
    6、V形切口阀芯能够轻松切断管道内的各种杂质,有效保证管路的畅通(适合于冲刷性或粘滞性流体,纸浆或其它包含混合固体或纤维的浆料流体。)
    7、卓越的调节性能,使得产品广泛应用于各种工业领域的高精度调节环节。

公称通径

DN15-DN200(更大口径敬请联系我公司索取详细资料)

公称压力

PN1.6MPa

连接方式

法兰式连接

阀座形式

PTFE软密封

动作时间

15秒、30秒(可选)(0-90°)

工作电源
AC220V
AC380V
DC24V

控制信号

4~20mA
0-5V
输出信号
4~20mA
0-5V
介质温度
≤220℃
环境温度
≤50℃
适用介质
矿浆、煤浆、纸浆、水、油品、气体
死区
0.3%~3.0%可调
阀体材质
WCB
SS304
SS316
SS316L
阀座材质
SS304
SS316
SS316L
阀芯材质
SS304
SS316
SS316L
适用介质
食品、润滑脂、纤维状流体、水、油品、气体



格莱特调节阀型号编制及说明

例:
A V - 50 PCU N 16 K Y P F BT
1 2   3 4 5 6 7 8 9 10 11

格1 调节阀动力驱动方式
代号 E A
名称 电动 气动

格2 阀门结构
V K HV B BT B3 P N T
V型调节球阀 O型球阀 硬密封V型调节阀 中线软密封蝶阀 通风蝶阀 三偏心蝶阀 单座阀 双座阀 三通球阀



格3 公称通径DN(mm)(参考安装尺寸)

格4 控制电路(参考电路图)

PCU 开关/切断控制
S MS PIU CPT SP

比例调节阀
(I/O:4~20mA)
开关动作 带无源触点反馈 开关带1KΩ电阻反馈 开关动作/输出4~20mA信号 开关带1KΩ电阻和无源触点反馈

格5 介质温度
代号 N M H
名称 ≤120℃ ≤220℃ ≤400℃

格6 公称压力Mpa
代号 10 16 25 40 64
名称 1.0 1.6 2.5 4.0 6.4

格7 气动作用方式(电动省略)
代号 K B
名称 单作用气开 单作用气关

格8 阀座密封形式
代号 Y R
名称 硬密封座 软密封座

格9 阀体材料
代号 C P R RL 注:特殊
材料待定
名称 ZG25 304 316 316L

格10 连接方式及标准
代号 D F S
名称 对夹式按JB81-94 法兰式按JB81-94 丝扣连接

格11 防爆等级(无防爆要求缺省)
代号 EX BT
名称 电动隔爆 气动防爆

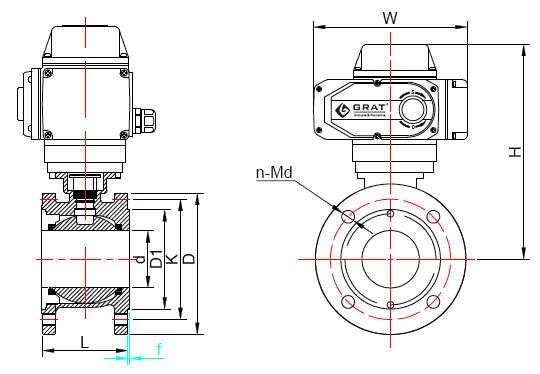

    1、电动比例调节阀外形图和连接尺寸:

   2、电动比例调节阀国标安装尺寸
   设计标准:GB/T12237-2007
   法兰标准:GB/T9113-2010                   国标单位:(mm)

  通径DN
  mm  in

d
D1
K
D
n-Md
f
L
H
W
DN15
1/2〃
15
45
65
95
4-M12
2
35
210
196
DN20
3/4〃
19
55
75
105
4-M12
2
38
216
196
DN25
1〃
25
65
85
115
4-M12
2
50
223
196
DN32
1-1/4〃
28
76
100
140
4-M12
2
50
230
196
DN40
1-1/2〃
38
83
110
148
4-M16
3
67
240
196
DN50
2〃
49
102
125
156
4-M16
3
72
250
196
DN65
2-1/2〃
64
120
145
185
4-M16
3
94
298
255
DN80
3〃
73
143
160
200
8-M16
3
120
312
255
DN100
4〃
90
168
180
220
8-M16
3
141
322
255
DN125
5〃
110
185
210
245
8-M16
3
165
397
255
DN150
6〃
145
208
240
277
8-M20
3
225
422
255
DN200
8〃
195
265
395
335
12-M20
3
275
512
255



  3、电动比例调节阀德标安装尺寸
   设计标准:DIN3375/1,2,EN12516-1
   法兰标准:DIN EN1092-1 PN10-PN40               德标单位:(mm)

  通径
  mm  in

d
D1
K
D
n-Md
f
L
H
W
DN15
1/2〃
15
45
65
95
4-M12
2
44
220
196
DN20
3/4〃
20
58
75
105
4-M12
2
44
220
196
DN25
1〃
25
68
85
115
4-M12
2
50
223
196
DN32
1-1/4〃
32
78
100
140
4-M16
2
60
237
196
DN40
1-1/2〃
38
88
110
150
4-M16
3
65
244
196
DN50
2〃
49
102
125
165
4-M16
3
80
245
196
DN65
2-1/2〃
62
122
145
185
4-M16
3
110
306
255
DN80
3
74
138
160
200
8-M16
3
120
326
255
DN100
4〃
100
158
180
220
8-M16
3
152
338
255
DN125
5〃
118
188
210
250
8-M16
3
180
363
255
DN150
6〃
150
212
240
285
8-M20
3
232
396.5
255

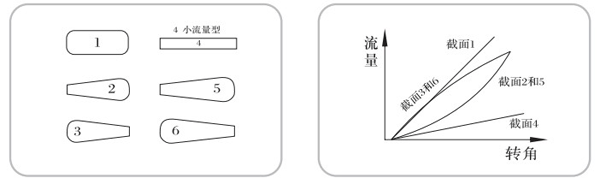

    4、电动比例调节阀流道的几种典型截面形状及流量特性示意图

    5、阀体主要技术参数及指标

公称通径
DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
100%开度时流量系数CV值(参考)


O形
24
44
84
122
198
320
443
595
1096
1692
2602
4212
矩形
8.7
13.4
20
32.6
44.3
70
114
134
186
270
462
688
V形
7.5
11
17
28
38
60
98
116
155
233
397
595
流量特性
J矩形:近似直线;V形(对数)等百分比;O形:快开
公称压力
16(1.6MPa)、40(4.0MPa)、64(6.4MPa)
可调比
50:1   100:1   300:1
法兰标准
符合JB78-59、JB-79-59标准;可按JB/T79.1、JB/T79.2-94等标准生产
阀体材质
铸钢(ZG230-450)、不锈钢(ZG1Cr18Ni9Ti、316、316L)、钛合金
球体材质
不锈钢(ZG1Cr18Ni9Ti、316、316L、A105)等
阀杆材质
不锈钢(ZG1Cr18Ni9Ti、316、316L)
填料材质
聚四氟乙烯、柔性石墨
密封形式
软密封
硬密封
阀座材质
聚四氟乙烯
碳纤维强化聚四氟乙烯
不锈钢或不锈钢+STL
泄漏率
Ⅵ级
小于额定流量的10-4、10-5
工作温度
N:-40℃-180℃
M:-40℃-280℃
H:-40℃-400℃

    6、电动比例调节阀执行标准

制造标准
GB/T 122387-89
法兰标准
GB9113-2000、GB17241.6-1998
结构长度标准
GB12221-89
检验标准
GB/T 13927-92

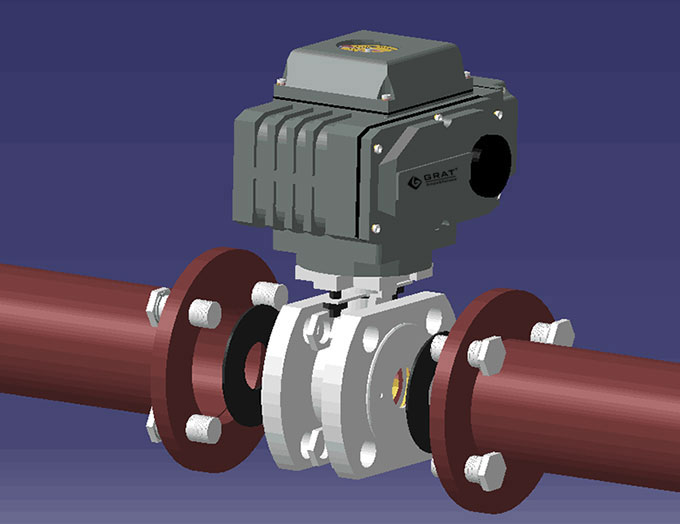

    7、电动比例调节阀与管道的安装示意图
