衬氟防腐电动调节阀

所属类别:电动调节阀

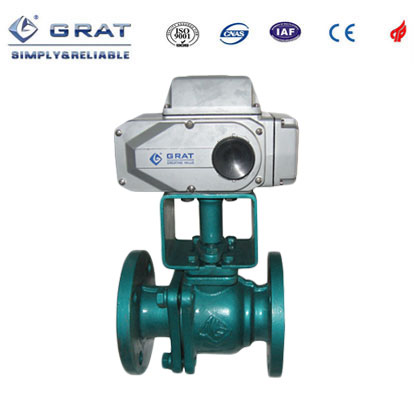

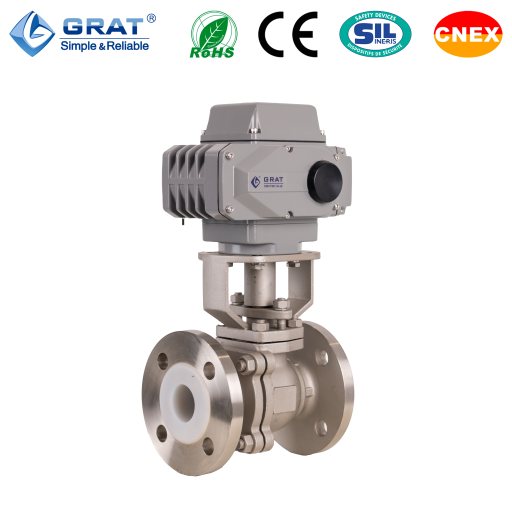

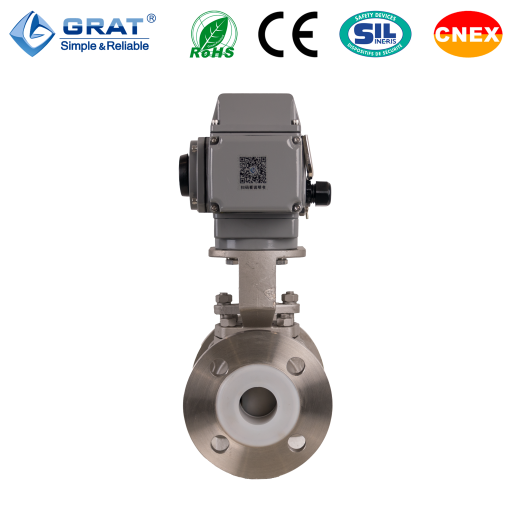

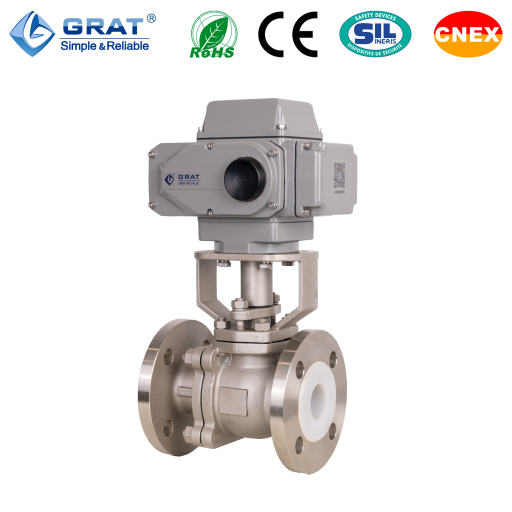

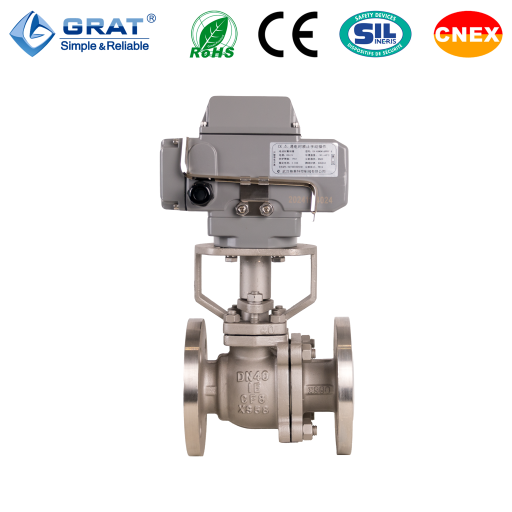

产品名称:衬氟防腐电动调节阀
产品简介:
    衬氟防腐电动调节阀是为各种强腐蚀性介质的流量调节控制而设计的 ,广泛使用于石油、化工、染化、农药、制酸制碱等行业,是目前防腐设备最理想的选择。

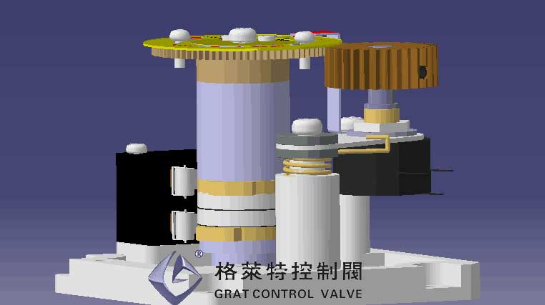

1、DDS开关调试专利技术
  旋转刻度盘顶部旋钮即可轻松完成电动执行机构与阀门连接后的电气、机械位置校准调试!
  从原来5步调试到DDS技术的1步到位!我们懂你的烦恼
  简单的一步调试,只需要一个内六角扳手按照你预设的角度
  轻松旋转刻度盘上的调试螺钉到达位置。
  DDS开关调试技术专利号:ZL2014 2 0595730.6
2、PPD专利定位技术
  定位精度提高5倍达到±0.1%,电位器使用寿命提高2倍达到100万次。
   PPD专利定位技术专利号:ZL2010 2 0225919.8
3、超过10万次的现场无故障运转寿命,让您的系统运转可靠无忧!

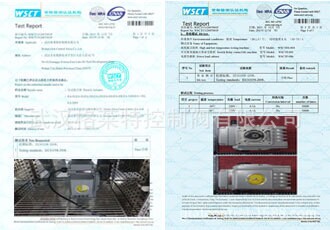

 电动执行器10万次寿命检测报告(如右图)

    4、可分为对分二片式和三片式两种结构型式,流体阻力小,启闭速度快,结构简单。

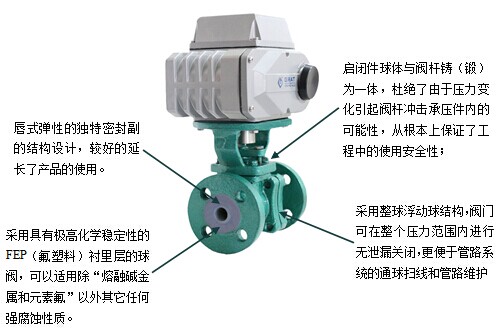

    5、具有优良的耐化学腐蚀性能管壁平洁光滑,输送流体时具有较小的摩擦阻力和附着力。优异的耐老化和抗紫外线性能,使正常使用寿命比其它管道系统均有很大的延长。
    6、衬氟防腐电动调节阀的多种阀芯结构(V型,O型)轻松实现两位切断、调节的场合。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号220VAC电源即可控制运转。具有连线简单,结构紧凑、阻力小、动作稳定可靠等优点。

工作电源

AC220V,AC 380V DC 24V

公称通径

DN15-250

介质温度

-15℃~+150℃(无冻结)

工作压力

PN1.0~2.5(MPa)

动作模式

4-20mA信号输入反馈,0-90°回转

动作时间

15-120秒

连接方式

法兰连接

适用介质

酸、碱、盐、氯气、蒸气、源水、矿浆纸浆、王水、氧化剂、还原剂、腐蚀性化学液体(不能疏导氧气、氢气、天然气、煤气等可燃、助燃气体)

阀体材质

WCB,ZG1CrM0,ZG,1Cr18Ni9Ti,SS304、SS316

阀盖材质

WCB,ZG1CrM0,ZG,1Cr18Ni9Ti

填料函材质

WCB,40Cr,ZG,1Cr18Ni9Ti

填料压盖材质

WCB,ZG1CrM0,ZG,1Cr18Ni9Ti

阀座材质

全氟共聚物FEP

填料

全氟共聚物FEP

电动球阀设计
与制造标准

GB12237-89 AP16D

球阀法兰标准

JB79 GB9113 ANSI B16.5 JIS B2212

结构长度

GB1221-89

检验标准

JB/T 9092 API598





格莱特调节阀型号编制及说明

例:
A V - 50 PCU N 16 K Y P F BT
1 2   3 4 5 6 7 8 9 10 11

格1 调节阀动力驱动方式
代号 E A
名称 电动 气动

格2 阀门结构
V K HV B BT B3 P N T
V型调节球阀 O型球阀 硬密封V型调节阀 中线软密封蝶阀 通风蝶阀 三偏心蝶阀 单座阀 双座阀 三通球阀



格3 公称通径DN(mm)(参考安装尺寸)

格4 控制电路(参考电路图)

PCU 开关/切断控制
S MS PIU CPT SP

比例调节阀
(I/O:4~20mA)
开关动作 带无源触点反馈 开关带1KΩ电阻反馈 开关动作/输出4~20mA信号 开关带1KΩ电阻和无源触点反馈

格5 介质温度
代号 N M H
名称 ≤120℃ ≤220℃ ≤400℃

格6 公称压力Mpa
代号 10 16 25 40 64
名称 1.0 1.6 2.5 4.0 6.4

格7 气动作用方式(电动省略)
代号 K B
名称 单作用气开 单作用气关

格8 阀座密封形式
代号 Y R
名称 硬密封座 软密封座

格9 阀体材料
代号 C P R RL 注:特殊
材料待定
名称 ZG25 304 316 316L

格10 连接方式及标准
代号 D F S
名称 对夹式按JB81-94 法兰式按JB81-94 丝扣连接

格11 防爆等级(无防爆要求缺省)
代号 EX BT
名称 电动隔爆 气动防爆

    一、衬氟防腐电动调节阀主要零件材料

零件名称
阀体
阀盖
填料函
填料压盖
阀座
填料
板手
材料牌号

WCB
ZG1CrM0
ZG
1Cr18Ni9Ti

WCB
ZG1CrM0
ZG
1Cr18Ni9Ti
WCB
40Cr
ZG
1Cr18Ni9Ti

WCB
ZG1CrM0
ZG
1Cr18Ni9Ti

全氟
共聚

FEP
全氟
共聚

FEP
WCB

    二、适应疏导介质

介质状态
介质温度
会质压力
介质性质
介质浓度
介质名称
液体
-80℃~+160℃
0~20kg/cm2
腐蚀性强、刷磨性高
不限
酸、碱、盐、氯气、水蒸气、源水、矿浆、纸浆、王水、氧化剂、还原剂
气体
-80℃~+160℃
0~20kg/cm2
腐蚀性强、刷磨性高
不限
液固混合体
-80℃~+160℃
0~20kg/cm2
腐蚀性强、刷磨性高
<60%

    三、性能参数

公称压力 (PN)
强度 (MPa)
密封 (MPa)
衬层绝缘检验电压
1.0
1.6
2.5
1.0
1.6
2.5
试验压力值
1.5
1.82
2.6
1.1
1.7
2.5
20KV

    四、不能疏导的介质
    氧气、氢气、天然气、煤气等可燃、助燃气体

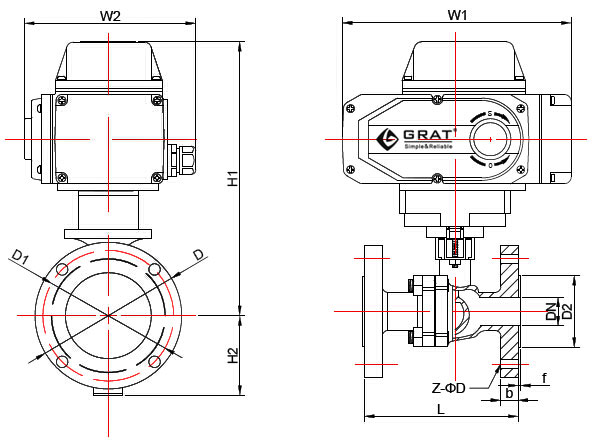

    五、衬氟防腐电动调节阀主要连接尺寸

    设计标准:HG/T 20592
    法兰标准:HG/T20592                   单位:(mm)

通径
(DN)

英寸直径

L

D

D1

D2

b

f

Z-ΦD

H1

H2

W1

W2

15

1/2"

130

95

65

45

16

2.5

4-14

216

47.5

196

145

20

3/4"

140

105

75

55

18

2.5

4-14

231

52.5

196

145

25

1"

150

115

85

65

19

3

4-14

236

57.5

196

145

32

1.2"

165

140

100

78

19

3

4-18

256

70

196

145

40

1.5"

180

150

110

85

19

3.5

4-18

261

75

196

145

50

2"

200

165

125

100

19

3.5

4-18

271

82.5

196

145

65

2.5"

220

185

145

120

19

3.5

4-18

303

92.5

255

182

80

3"

260

200

160

135

20

3.5

8-18

358

100

255

182

100

4"

280

220

180

155

21

4

8-18

383

110

255

182

125

5"

320

250

210

185

23

4

8-18

403

125

255

182

150

6"

360

285

240

210

25

4

8-22

433

142.5

255

182

200

8"

400

340

295

265

25

4

12-22

476

170

255

182

250

10"

450

405

355

320

26

4

12-26

555

225

354

273

300

12"

500

460

410

375

28

4

12-26

-

250

354

273

350

14"

610

520

470

435

29

5

16-26

-

305

354

273



控制电路 型号代码 电路图 视频地址
开关动作模式:通过交流开
关量实现开启,关闭操作,
并输出一组只是全开,全闭
的有源位置信号。
S 点击查看
开关动作模式:输出无源触
点信号。
结构:带两个中间位置开关。
MS 点击查看
开关动作模式:输出
0~1000Ω反馈信号。
结构:带500Ω或1KΩ电位
器。
PIU 点击查看
开关动作模式:通过开关电
路控制阀门开启角度与电位
器阻值对应,并同时实现中
间位置控制功能。
结构:带电位器和中间位置
开关。
SP 点击查看
开关动作模式:输出4~
20mA阀位反馈信号。
结构:带1KΩ电位器和R/I变
换器。
CPT 点击查看
调节动作模式:输入4~20mA控制信号,输出4~20mA阀位反馈信号。
结构:带1kΩ电位器和控制
模块(伺服放大器)。
PCU 点击查看
通过外部交流电源向电路输
出直流开关量控制开启,
关闭程序,并输出一组对应
全开,全闭位置的无源触点
信号。
G 点击查看
通过外部三相电源倒相电路
输出三相交流开关量控制开
启,关闭操作并输出一组对
应全开,全闭位置的无源触
电信号。
H 点击查看
