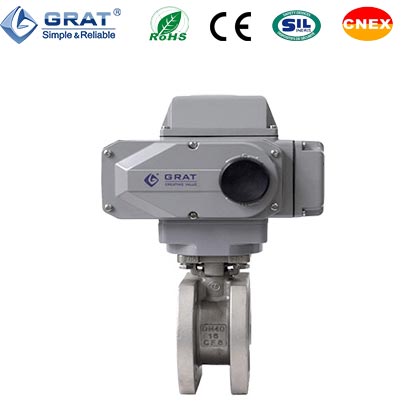

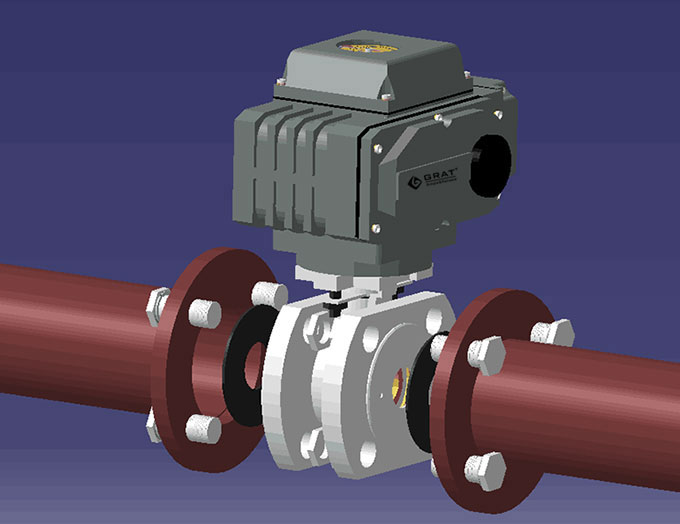

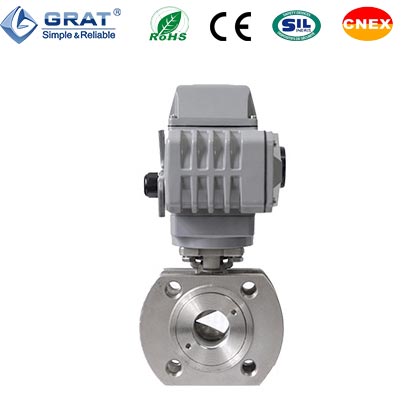

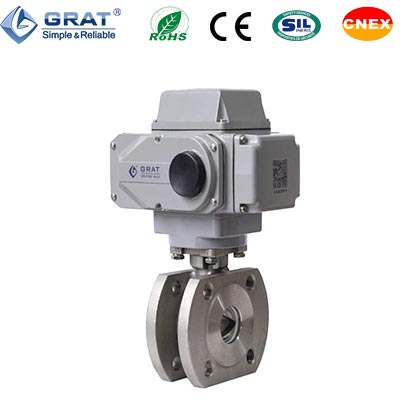

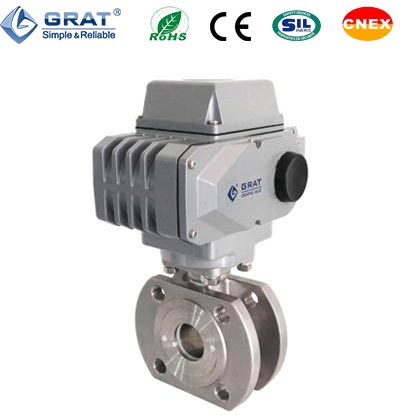

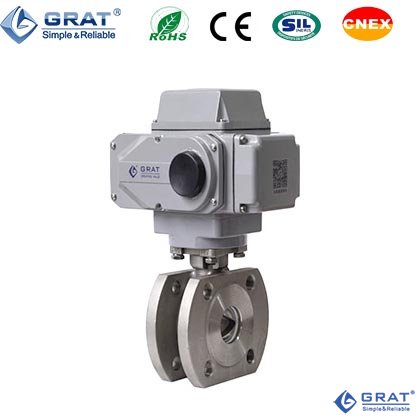

电动V型调节阀

 所属类别:电动调节阀
产品名称:电动V型调节阀
产品简介:

    电动V型调节阀卓越的调节性能,使产品广泛应用于石油化工、精细化工、造纸、冶金、锅炉给水等各种工业领域的高精度调节环节。
    电动V型调节阀广泛应用于各种中低压,常温介质的流量调节/压力调节/温度调节/比例式调节等工业自控调节和切断。附带断电后手动操作功能。

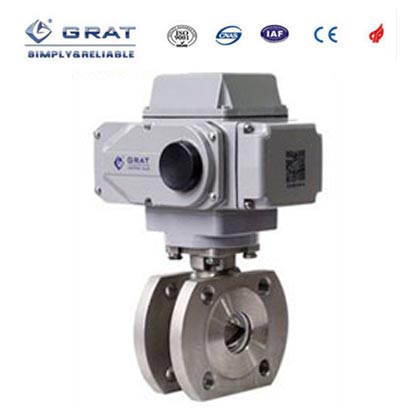

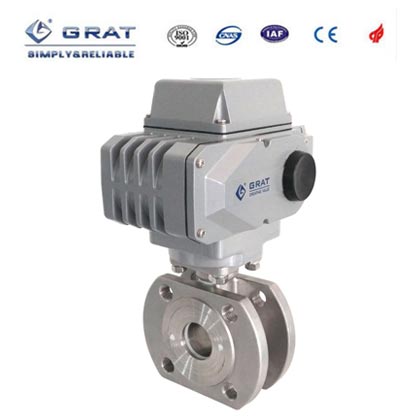

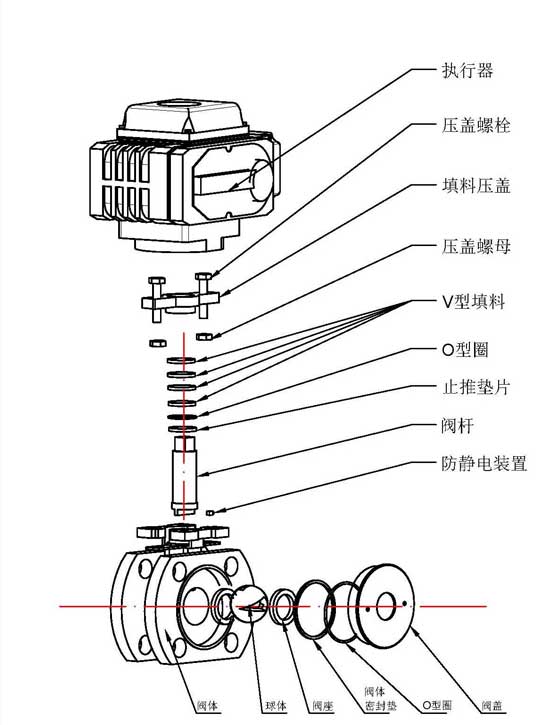

采用超短法兰距结构,阀座与端
面法兰距离近,物料滞留少,密
封性能优越。和普通电动球阀
比重量大大降低,约为普通电动
球阀的50%。结构紧凑、体积小。

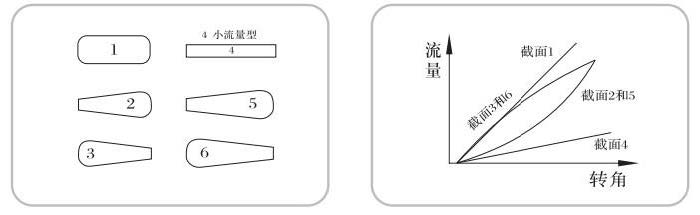

阀芯确定了阀门的特性,特有的
V型阀芯结构改善了传统球阀的
控制稳定性问题。使流量通过球
型阀芯V型开口之间的开度得到
精密控制。
阀座与阀芯之间形成的V型切口,
能够轻松切断管道内的各种杂质,
有效保证管路的畅通。

V型口角度可定制,满足更精
确的截流特性和控制功能。


  DDS开关调试专利技术
  旋转刻度盘顶部旋钮即可轻松完成电动执行机构与阀门连接后的电气、机械位置校准调试!
  从原来5步调试到DDS技术的1步到位!我们懂你的烦恼
  简单的一步调试,只需要一个内六角扳手按照你预设的角度
  轻松旋转刻度盘上的调试螺钉到达位置。
  DDS开关调试技术专利号:ZL2014 2 0595730.6
PPD专利定位技术
  定位精度提高5倍达到±0.1%,电位器使用寿命提高2倍达到100万次。
   PPD专利定位技术专利号:ZL2010 2 0225919.8
  超过10万次的现场无故障运转寿命,让您的系统运转可靠无忧!
 电动执行器10万次寿命检测报告(如右图)

    1.电动V型调节阀阀体主要技术参数及指标

公称通径
DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
100%开度时流量系数CV值(参考)
O形
24
44
84
122
198
320
443
595
1096
1692
2602
4212
矩形
8.7
13.4
20
32.6
44.3
70
114
134
186
270
462
688
V形
7.5
11
17
28
38
60
98
116
155
233
397
595
流量特性
J矩形:近似直线;V形(对数)等百分比;O形:快开
公称压力
16(1.6MPa)、40(4.0MPa)、64(6.4MPa)
可调比
50:1   100:1   300:1
法兰标准
符合JB78-59、JB-79-59标准;可按JB/T79.1、JB/T79.2-94等标准生产
阀体材质
铸钢(ZG230-450)、不锈钢(ZG1Cr18Ni9Ti、316、316L)、钛合金
球体材质
不锈钢(ZG1Cr18Ni9Ti、316、316L、A105)等
阀杆材质
不锈钢(ZG1Cr18Ni9Ti、316、316L)
填料材质
聚四氟乙烯、柔性石墨
密封形式
软密封
硬密封
阀座材质
聚四氟乙烯
碳纤维强化聚四氟乙烯
不锈钢或不锈钢+STL
泄漏率
Ⅵ级
小于额定流量的10-4、10-5

公称通径

DN15-DN200(更大口径敬请联系我公司索取详细资料)

公称压力

PN1.6MPa

连接方式

法兰连接

阀座形式

PTFE软密封

阀体材质

SUS304 SUS316 WCB

阀芯材质

SUS304 SUS316 WCB

动作时间

15秒、30秒(可选)(0-90°)

工作电源

AC220V,AC380V,DC24V

控制信号

4~20mA 0~5V

输出信号

4~20mA 0~5V

工作压力

PN1.6Mpa PN2.5Mpa PN6.4Mpa

介质温度

≤220℃

环境温度

≤50℃

适用介质

食品、润滑脂、纤维状流体、水、油品、气体

死 区

0.3%-3.0%可调




格莱特调节阀型号编制及说明

例:
A V - 50 PCU N 16 K Y P F BT
1 2   3 4 5 6 7 8 9 10 11

格1 调节阀动力驱动方式
代号 E A
名称 电动 气动

格2 阀门结构
V K HV B BT B3 P N T
V型调节球阀 O型球阀 硬密封V型调节阀 中线软密封蝶阀 通风蝶阀 三偏心蝶阀 单座阀 双座阀 三通球阀



格3 公称通径DN(mm)(参考安装尺寸)

格4 控制电路(参考电路图)

PCU 开关/切断控制
S MS PIU CPT SP

比例调节阀
(I/O:4~20mA)
开关动作 带无源触点反馈 开关带1KΩ电阻反馈 开关动作/输出4~20mA信号 开关带1KΩ电阻和无源触点反馈

格5 介质温度
代号 N M H
名称 ≤120℃ ≤220℃ ≤400℃

格6 公称压力Mpa
代号 10 16 25 40 64
名称 1.0 1.6 2.5 4.0 6.4

格7 气动作用方式(电动省略)
代号 K B
名称 单作用气开 单作用气关

格8 阀座密封形式
代号 Y R
名称 硬密封座 软密封座

格9 阀体材料
代号 C P R RL 注:特殊
材料待定
名称 ZG25 304 316 316L

格10 连接方式及标准
代号 D F S
名称 对夹式按JB81-94 法兰式按JB81-94 丝扣连接

格11 防爆等级(无防爆要求缺省)
代号 EX BT
名称 电动隔爆 气动防爆

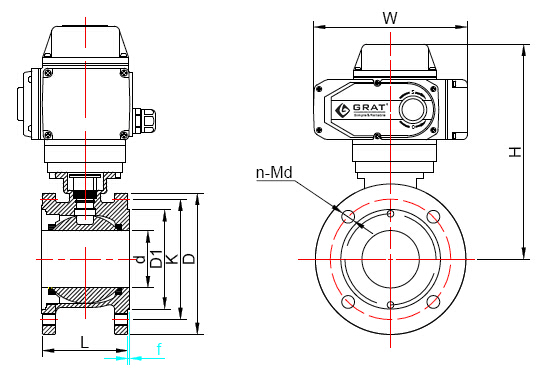

    1、电动V型调节阀(超短法兰)外形图和连接尺寸:

   2、电动V型调节阀(超短法兰)国标安装尺寸
   设计标准:GB/T12237-2007
   法兰标准:GB/T9113-2010                   国标单位:(mm)

  通径DN
  mm  in

d
D1
K
D
n-Md
f
L
H
W
DN15
1/2〃
15
45
65
95
4-M12
2
35
210
196
DN20
3/4〃
19
55
75
105
4-M12
2
38
216
196
DN25
1〃
25
65
85
115
4-M12
2
50
223
196
DN32
1-1/4〃
28
76
100
140
4-M12
2
50
230
196
DN40
1-1/2〃
38
83
110
148
4-M16
3
67
240
196
DN50
2〃
49
102
125
156
4-M16
3
72
250
196
DN65
2-1/2〃
64
120
145
185
4-M16
3
94
298
255
DN80
3〃
73
143
160
200
8-M16
3
120
312
255
DN100
4〃
90
168
180
220
8-M16
3
141
322
255
DN125
5〃
110
185
210
245
8-M16
3
165
397
255
DN150
6〃
145
208
240
277
8-M20
3
225
422
255
DN200
8〃
195
265
395
335
12-M20
3
275
512
255

   3、电动V型调节阀(超短法兰)德标安装尺寸
   设计标准:DIN3375/1,2,EN12516-1
   法兰标准:DIN EN1092-1 PN10-PN40               德标单位:(mm)

  通径
  mm  in

d
D1
K
D
n-Md
f
L
H
W
DN15
1/2〃
15
45
65
95
4-M12
2
44
220
196
DN20
3/4〃
20
58
75
105
4-M12
2
44
220
196
DN25
1〃
25
68
85
115
4-M12
2
50
223
196
DN32
1-1/4〃
32
78
100
140
4-M16
2
60
237
196
DN40
1-1/2〃
38
88
110
150
4-M16
3
65
244
196
DN50
2〃
49
102
125
165
4-M16
3
80
245
196
DN65
2-1/2〃
62
122
145
185
4-M16
3
110
306
255
DN80
3〃
74
138
160
200
8-M16
3
120
326
255
DN100
4〃
100
158
180
220
8-M16
3
152
338
255
DN125
5〃
118
188
210
250
8-M16
3
180
363
255
DN150
6〃
150
212
240
285
8-M20
3
232
396.5
255

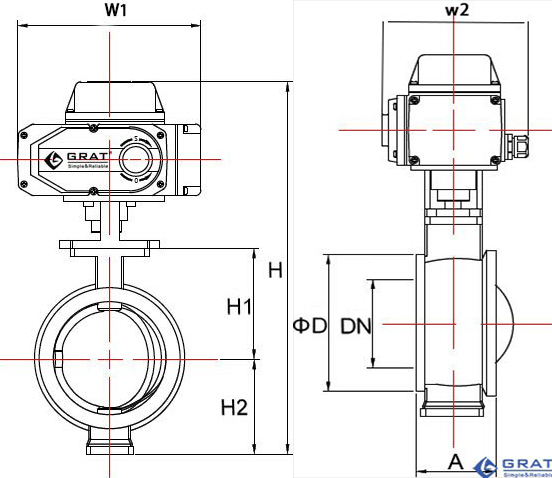

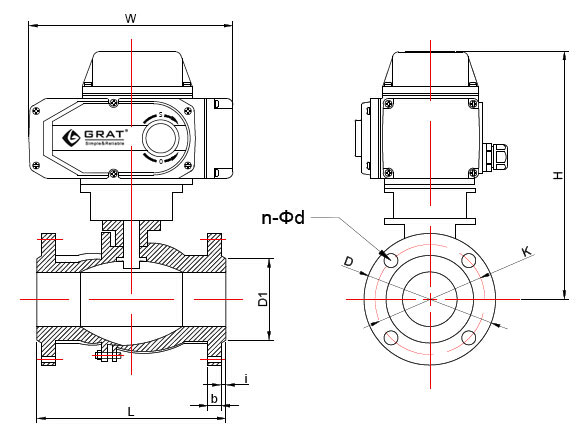

    4、电动V型调节阀(长法兰)外形图和连接尺寸

    5、电动V型调节阀(长法兰)国标安装尺寸
    设计标准:GB/T12237-2007
    法兰标准:HG/T20592                    单位:(mm)

通径(DN)



L



D



K



D1



n-Φd



b



i



H



W

mm

in

15

1/2″

130

95

65

45

4-14

14

2

209

196

20

3/4″

130

105

75

55

4-14

16

2

211

196

25

1″

142

113

85

65

4-14

18

2

218.5

196

32

1-1/4″

165

140

100

78

4-18

18

2

233

196

40

1-1/2″

165

150

110

85

4-18

18

2

234

196

50

2″

203

165

125

100

4-18

20

2

248

196

65

2-1/2″

222

185

145

120

8-18

20

2

294

255

80

3″

241

200

160

135

8-18

21

2

320

255

100

4″

305

220

180

155

8-18

22

2

339

255

125

5″

356

250

210

184

8-18

22

3

392

255

150

6″

394

285

240

210

8-23

24

3

402

255

200

8″

457

340

295

265

12-23

26

3

467

255

    6、电动V型调节阀(长法兰)日标安装尺寸
    设计标准:API B2002
    法兰标准:JIS B2220-2004

通径
DN

英寸

L

D

K

D1

b

i

n-Φd

H

W

15

1/2"

108

95

70

51

12

2

4-15

209

196

20

3/4"

117

100

75

56

14

2

4-15

213

196

25

1"

127

125

90

67

14

2

4-19

221

196

32

1.2"

140

135

100

76

16

2

4-19

229

196

40

1.5"

165

140

105

81

16

2

4-19

239

196

50

2"

178

155

120
