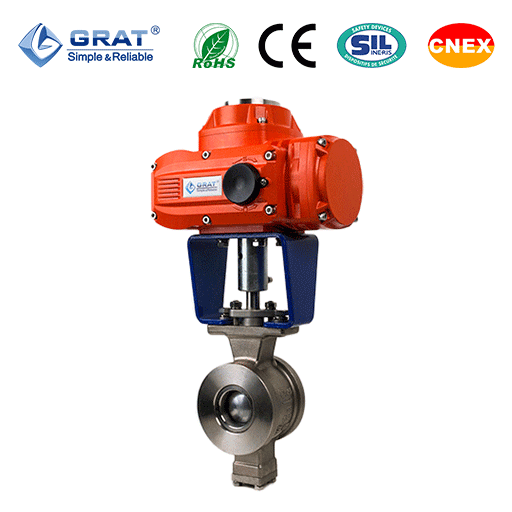

Q41电动防爆球阀

 所属类别:电动球阀

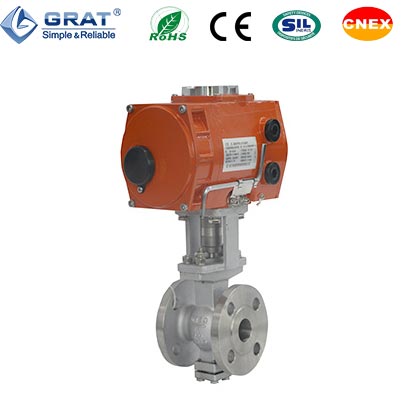

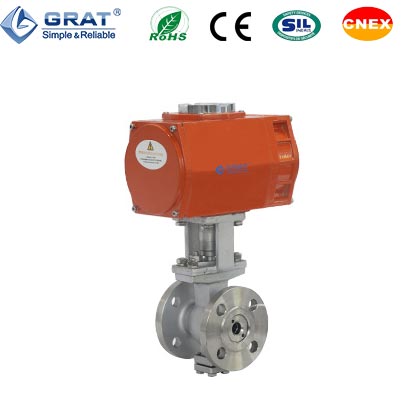

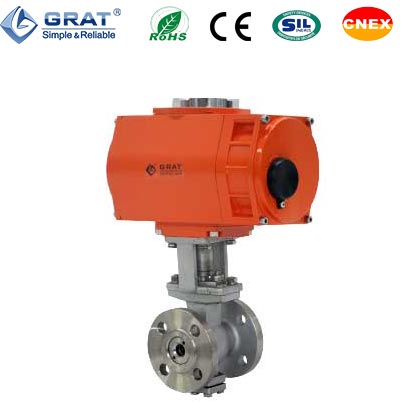

产品名称:法兰式电动防爆球阀
产品简介:
     法兰式电动防爆球阀是转角为0-90°的旋转类球阀,具有密封性能优良,流通能力大,  流阻系数小,结构简单、维修方便、使用寿命长,阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。电动球阀分开关式和调节式两种型号。通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的介质,广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
    法兰式电动球阀的工作原理是:电动执行器驱动阀杆带动一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭;电动球阀旋转0-90°即可全关全开,与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装。

双面球形密封功能,
可达到零泄漏标准
等级。
特殊设计的聚四氟乙
烯密封,具有良好的
自润滑性,与球体的
摩擦损失小,有效延
长产品使用寿命。
O型全球阀芯具有
优越的切断性能。
球芯通道形状有矩形
、V形及O形备选。


    4、流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
    5、止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平衡灵活。。
    6、阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增设而增大。。
    7、阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增设而增大。
    8、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,有效延长了球阀的使用寿命长。
    9、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。



设计特点:
采用筒体式单腔设计将所有电气、机械部件全部封藏于坚固壳体之内有效隔离引燃源
采用优质铝合金外壳强度高瞬间抗爆压力1.6MPa耐压、耐热、耐寒性好
各防爆面采用圆形止口间隙配合CNC精密加工隔爆性能稳定可靠
各防爆面同时配用"o”型圈密封防护等级IP68
输出级采用0-360蜗轮可实现0-24圈回转
全系配S05211安装盘与阀门配合方便简洁
多种电源兼容设计可满足用户各种需求
采用功能性模块化设计灵活组态方使用户功能选用


防爆等级:
TA防爆系列产品的防爆等级为: Exd ⅡBT4
Ex
d:防爆类型指代防爆方式为“隔爆型
Ⅱ:设备类型表示除煤矿外的其它爆炸性气体环境用电气设备
B:爆炸级别该级别决定执行机构各防爆结合面的尺寸(宽度和间隙)
T4:温度组别表示允许执行机构最高表面温度为135℃
在GB3836.1-2000附录B中详细列出了可燃性气体蒸汽的级别及温度组别用户在选型或使用时可以自行查阅


【特别提示】产品使用场所周围的爆炸性介质的种类和组别必须与本产品所允许选用的介质及组别相一致
否则在本产品非适用环境下不能起到防爆功效


工作电源

AC220V 50/60HZ

公称通径

DN15-200

介质温度

-20℃ 至+350℃ (+200℃ 特殊密封)

工作压力

PN16 PN25,PN40,PN64,PN100

输入信号

4-20mADC1~5VDC

 输出信号

4-20mADC

连接方式

法兰式

阀体材质

A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M

阀座材料

PTFE(常温)、特制PPL(高温)、金属密封(高温)

泄漏量

符合ANSIB16.104 5级标准

密封形式

弹性密封、耐高温对位聚苯、硬质合金及工业陶瓷

适用介质

水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质

防护等级

IP68

制造标准

JB/T8692-1998

产品符合标准品



符合标准电动蝶阀阀设计
与制造标准

GB12237-89 AP16D

蝶阀法兰标准

JB79 GB9113 ANSI B16.5 JIS B2212

结构长度

GB1221-89

检验标准

JB/T 9092 API598

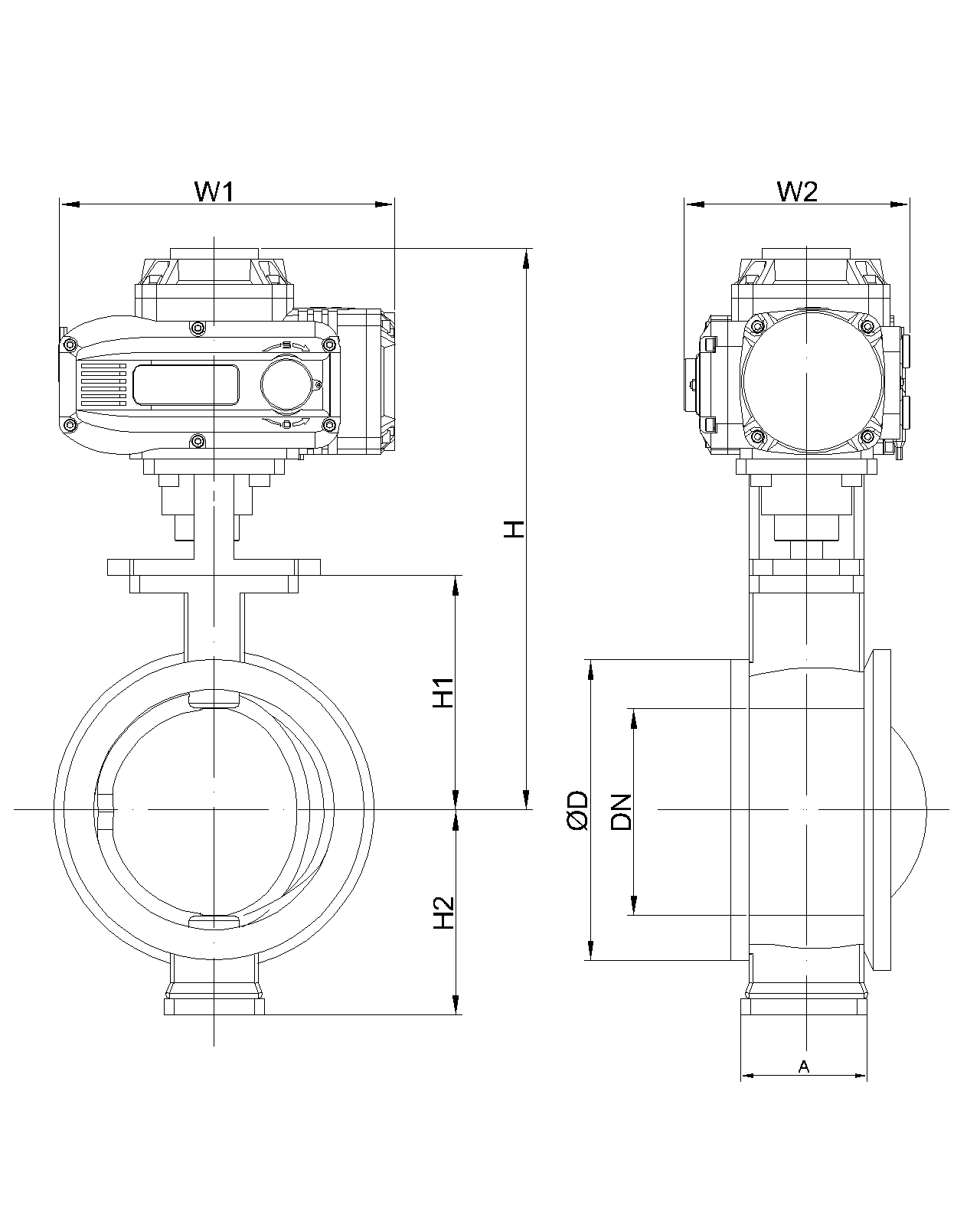

1.Q41防爆电动球阀外形图和连接尺寸:


2.Q41防爆电动球阀国际安装尺寸:
规格 L D K D1 b N/1 i H W
15 130 95 65 45 14 4-ø14 2 209 196
20 130 105 75 55 16 4-ø14 2 211 196
25 142 113 85 65 18 4-ø14 2 218.5 196
32 165 140 100 78 18 4-ø18 2 233 196
40 165 150 110 85 18 4-ø18 2 234 196
50 203 165 120 100 20 4-ø18 2 248 196
65 222 185 145 120 20 8-ø18 2 294 255
80 241 200 160 135 21 8-ø18 2 320 255
100 305 220 180 155 22 8-ø18 2 339 255
125 356 250 210 184 22 8-ø18 3 392 255
150 394 285 240 210 24 8-ø23 3 402 255
200 457 340 295 265 26 8-ø23 3 467 255


控制电路 型号代码 电路图 视频地址
开关动作模式:通过交流开
关量实现开启,关闭操作,
并输出一组只是全开,全闭
的有源位置信号。
S 点击查看
开关动作模式:输出无源触
点信号。
结构:带两个中间位置开关。
MS 点击查看
开关动作模式:输出
0~1000Ω反馈信号。
结构:带500Ω或1KΩ电位
器。
PIU 点击查看
开关动作模式:通过开关电
路控制阀门开启角度与电位
器阻值对应,并同时实现中
间位置控制功能。
结构:带电位器和中间位置
开关。
SP 点击查看
开关动作模式:输出4~
20mA阀位反馈信号。
结构:带1KΩ电位器和R/I变
换器。
CPT 点击查看
调节动作模式:输入4~20mA控制信号,输出4~20mA阀位反馈信号。
结构:带1kΩ电位器和控制
模块(伺服放大器)。
PCU 点击查看
通过外部交流电源向电路输
出直流开关量控制开启,
关闭程序,并输出一组对应
全开,全闭位置的无源触点
信号。
G 点击查看
通过外部三相电源倒相电路
输出三相交流开关量控制开
启,关闭操作并输出一组对
应全开,全闭位置的无源触
电信号。
H 点击查看
