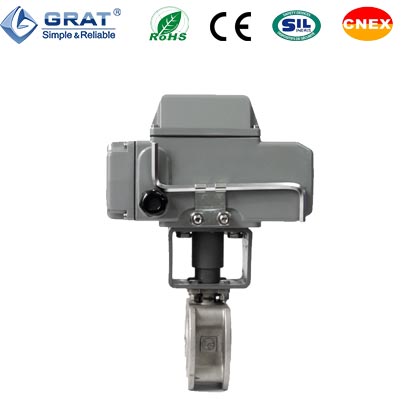

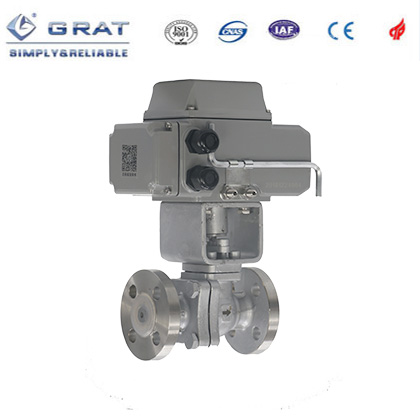

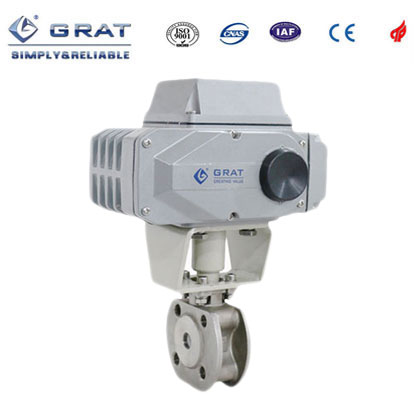

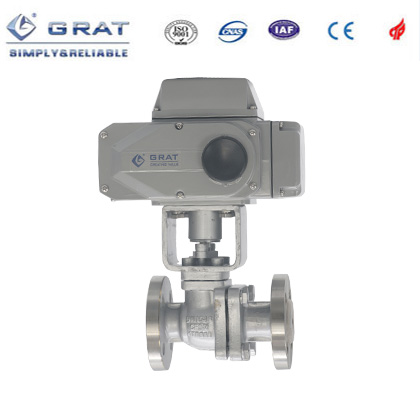

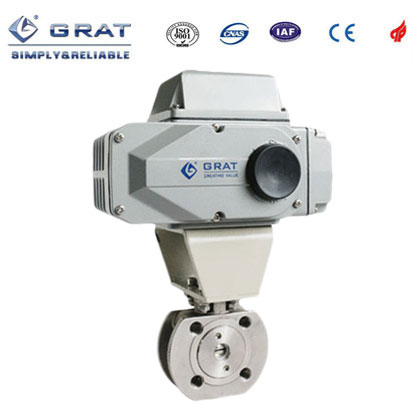

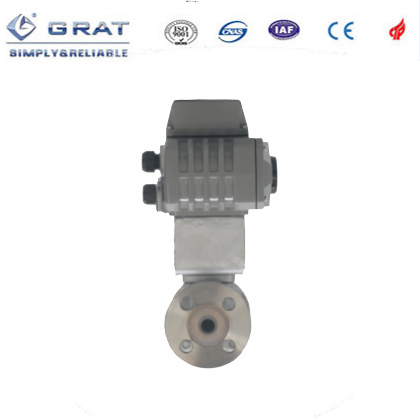

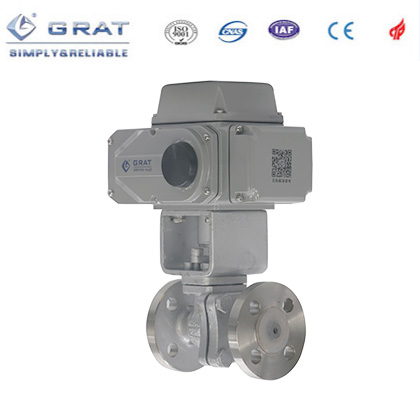

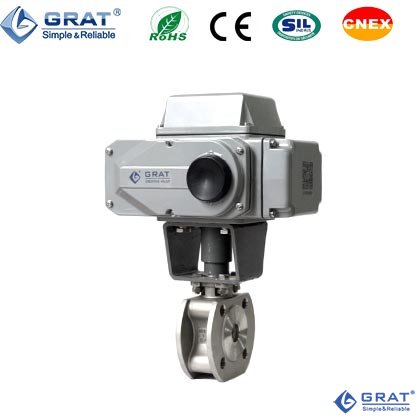

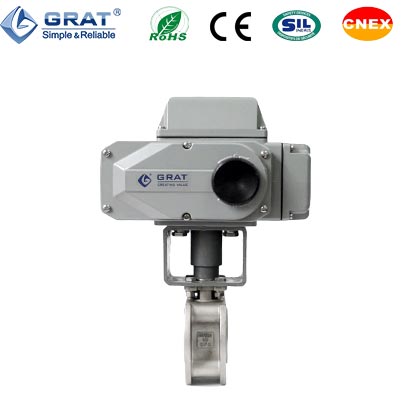

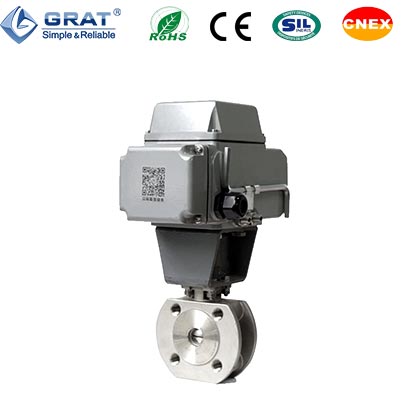

小流量电动调节阀

 所属类别:电动调节阀
产品名称:小流量电动调节阀
产品简介:

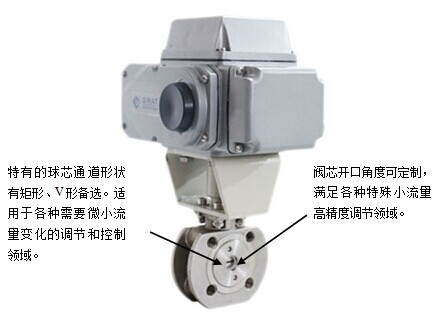

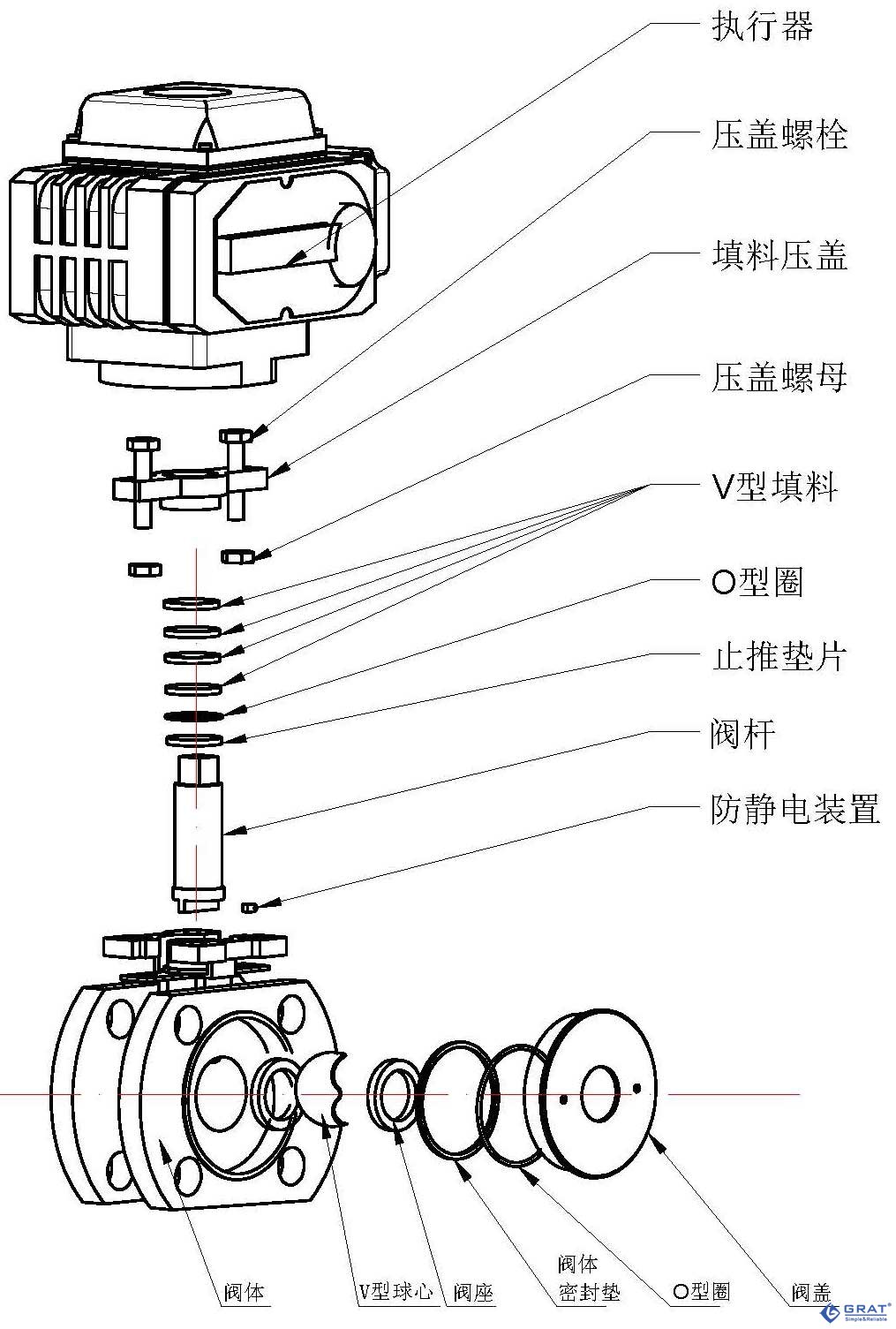

    MFR专利技术产品小流量电动调节阀输入控制信号及单相电源可控制运转,实现对压力、流量、温度、液位等各种需要微小流量调节的各种特殊工艺领域调节。专业针对各种小流量高精度调节领域。
1、DDS开关调试专利技术
  旋转刻度盘顶部旋钮即可轻松完成电动执行机构与阀门连接后的电气、机械位置校准调试!
  从原来5步调试到DDS技术的1步到位!我们懂你的烦恼
  简单的一步调试,只需要一个内六角扳手按照你预设的角度
  轻松旋转刻度盘上的调试螺钉到达位置。
  DDS开关调试技术专利号:ZL2014 2 0595730.6
2、PPD专利定位技术
  定位精度提高5倍达到±0.1%,电位器使用寿命提高2倍达到100万次。
   PPD专利定位技术专利号:ZL2010 2 0225919.8
3、超过10万次的现场无故障运转寿命,让您的系统运转可靠无忧!
 电动执行器10万次寿命检测报告(如右图)

    4、获得国家知识产权局颁发的小流量调节阀技术专利证书。微小流量技术特有的阀芯设计,适用于各种需要微小流量变化的调节和控制领域。

    5、专利技术小流量控制≥0-10L/h
    专利证号Patent No:ZL201020225917.9

公称通径

DN15

公称压力

PN1.6-6.4MPa

连接方式

对夹式连接,法兰连接

阀座形式

不锈钢可动硬密封,PTFE、PPL软密封

动作时间

30秒(0-90°)

工作电源

AC220V,AC380V DC24V

控制信号

4~20mA 0~5V

输出信号

4~20mA 0~5V

介质温度

≤350℃

环境温度

-30-60℃

适用介质

液体、气体

死 区

0.1%-3.0%可调

阀体材质

WCBSS304SS316SS316L

阀座材质

SS304SS316SS316L,PTFE,PPL

阀芯材质

SS304SS316SS316L




格莱特调节阀型号编制及说明

例:
A V - 50 PCU N 16 K Y P F BT
1 2   3 4 5 6 7 8 9 10 11

格1 调节阀动力驱动方式
代号 E A
名称 电动 气动

格2 阀门结构
V K HV B BT B3 P N T
V型调节球阀 O型球阀 硬密封V型调节阀 中线软密封蝶阀 通风蝶阀 三偏心蝶阀 单座阀 双座阀 三通球阀



格3 公称通径DN(mm)(参考安装尺寸)

格4 控制电路(参考电路图)

PCU 开关/切断控制
S MS PIU CPT SP

比例调节阀
(I/O:4~20mA)
开关动作 带无源触点反馈 开关带1KΩ电阻反馈 开关动作/输出4~20mA信号 开关带1KΩ电阻和无源触点反馈

格5 介质温度
代号 N M H
名称 ≤120℃ ≤220℃ ≤400℃

格6 公称压力Mpa
代号 10 16 25 40 64
名称 1.0 1.6 2.5 4.0 6.4

格7 气动作用方式(电动省略)
代号 K B
名称 单作用气开 单作用气关

格8 阀座密封形式
代号 Y R
名称 硬密封座 软密封座

格9 阀体材料
代号 C P R RL 注:特殊
材料待定
名称 ZG25 304 316 316L

格10 连接方式及标准
代号 D F S
名称 对夹式按JB81-94 法兰式按JB81-94 丝扣连接

格11 防爆等级(无防爆要求缺省)
代号 EX BT
名称 电动隔爆 气动防爆

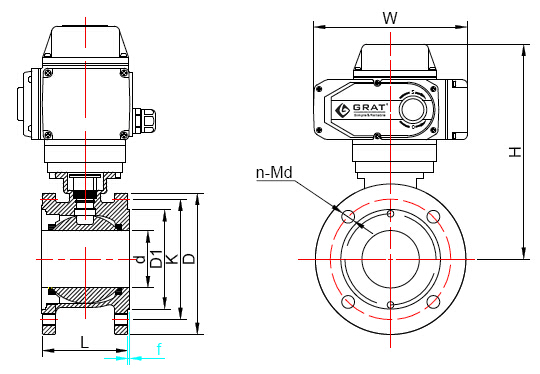

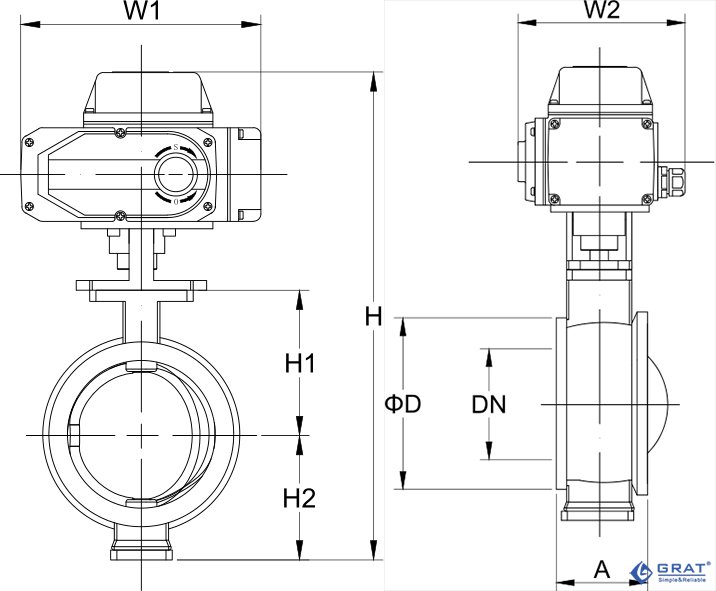

    1、小流量电动调节阀外形图和连接尺寸:

   2、小流量电动调节阀国标安装尺寸
   设计标准:GB/T12237-2007
   法兰标准:GB/T9113-2010                   国标单位:(mm)

  通径DN
  mm  in

d
D1
K
D
n-Md
f
L
H
W
DN15
1/2〃
15
45
65
95
4-M12
2
35
210
196
DN20
3/4〃
19
55
75
105
4-M12
2
38
216
196
DN25
1〃
25
65
85
115
4-M12
2
50
223
196
DN32
1-1/4〃
28
76
100
140
4-M12
2
50
230
196
DN40
1-1/2〃
38
83
110
148
4-M16
3
67
240
196
DN50
2〃
49
102
125
156
4-M16
3
72
250
196

   3、小流量电动调节阀德标安装尺寸
   设计标准:DIN3375/1,2,EN12516-1
   法兰标准:DIN EN1092-1 PN10-PN40               德标单位:(mm)

  通径
  mm  in

d
D1
K
D
n-Md
f
L
H
W
DN15
1/2〃
15
45
65
95
4-M12
2
44
220
196
DN20
3/4〃
20
58
75
105
4-M12
2
44
220
196
DN25
1〃
25
68
85
115
4-M12
2
50
223
196
DN32
1-1/4〃
32
78
100
140
4-M16
2
60
237
196
DN40
1-1/2〃
38
88
110
150
4-M16
3
65
244
196
DN50
2
49
102
125
165
4-M16
3
80
245
196

    4.小流量电动调节阀执行标准

制造标准
GB/T 122387-89
法兰标准
GB9113-2000、GB17241.6-1998
结构长度标准
GB12221-89
检验标准
GB/T 13927-92

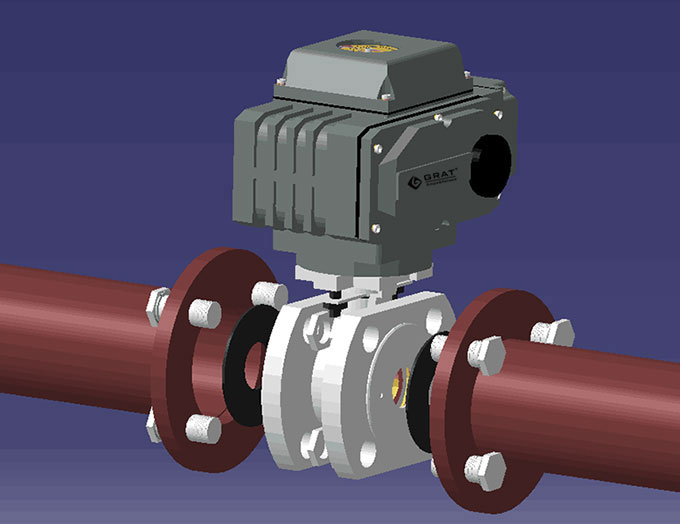

    5、小流量电动调节阀与管道的安装示意图

    6、电动球阀安装步骤说明书http://www.grat.com.cn/download2/136.html

控制电路 型号代码 电路图 视频地址
开关动作模式:通过交流开
关量实现开启,关闭操作,
并输出一组只是全开,全闭
的有源位置信号。
S 点击查看
开关动作模式:输出无源触
点信号。
结构:带两个中间位置开关。
MS 点击查看
开关动作模式:输出
0~1000Ω反馈信号。
结构:带500Ω或1KΩ电位
器。
PIU 点击查看
开关动作模式:通过开关电
路控制阀门开启角度与电位
器阻值对应,并同时实现中
间位置控制功能。
结构:带电位器和中间位置
开关。
SP 点击查看
开关动作模式:输出4~
20mA阀位反馈信号。
结构:带1KΩ电位器和R/I变
换器。
CPT 点击查看
调节动作模式:输入4~20mA控制信号,输出4~20mA阀位反馈信号。
结构:带1kΩ电位器和控制
模块(伺服放大器)。
PCU 点击查看
通过外部交流电源向电路输
出直流开关量控制开启,
关闭程序,并输出一组对应
全开,全闭位置的无源触点
信号。
G 点击查看
通过外部三相电源倒相电路
输出三相交流开关量控制开
启,关闭操作并输出一组对
应全开,全闭位置的无源触
电信号。
H 点击查看
