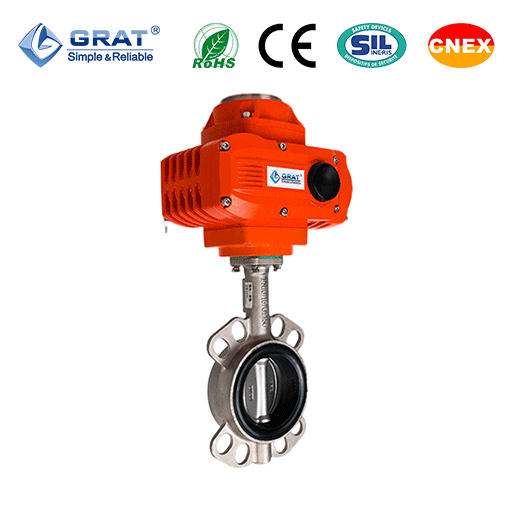

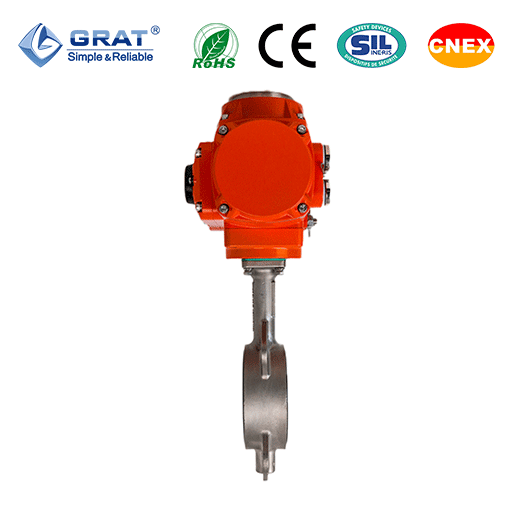

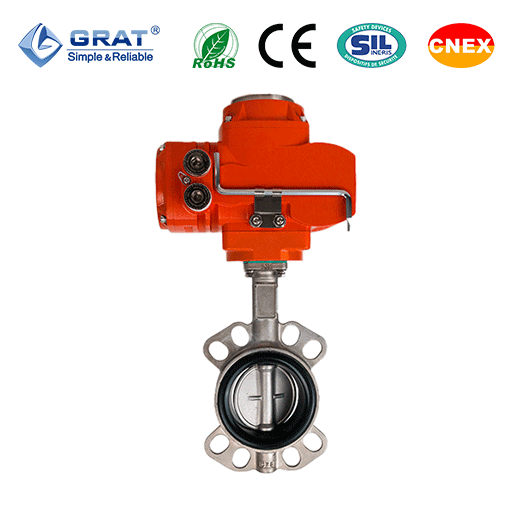

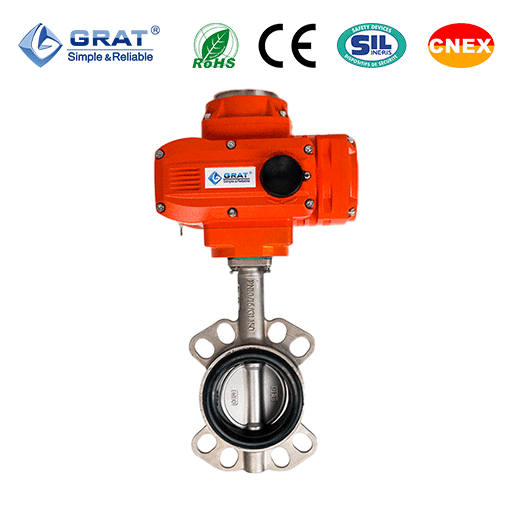

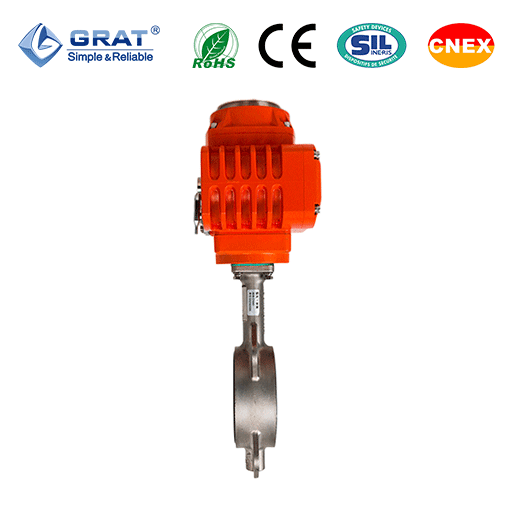

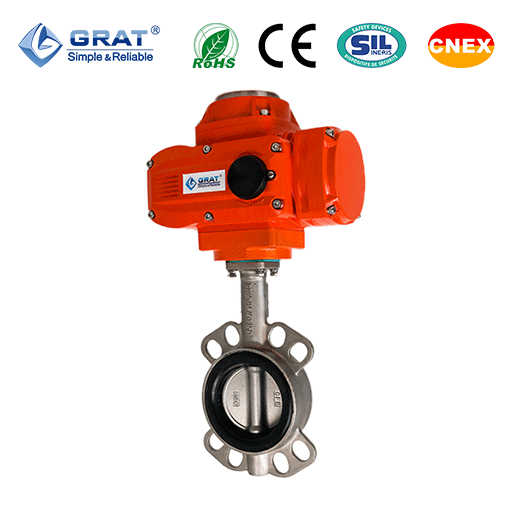

对夹式防爆电动蝶阀

 所属类别:电动蝶阀
产品名称:对夹式防爆电动蝶阀
产品简介:

    对夹式防爆电动蝶阀采用无销钉结构,有效避免长期运行销钉脱落。适用介质:水、油品等液态介质。

    产品广泛应用于各种工业介质的温度、压力、流量调节和切断。

    广泛应用于石油、化工、食品、医药、轻纺、造纸、水电、船舶、城市给排水、冶炼能源等系统中,非腐蚀性的气体、液体、半流体以及固体粉末管线和容器上作为调节和截流装置使用。

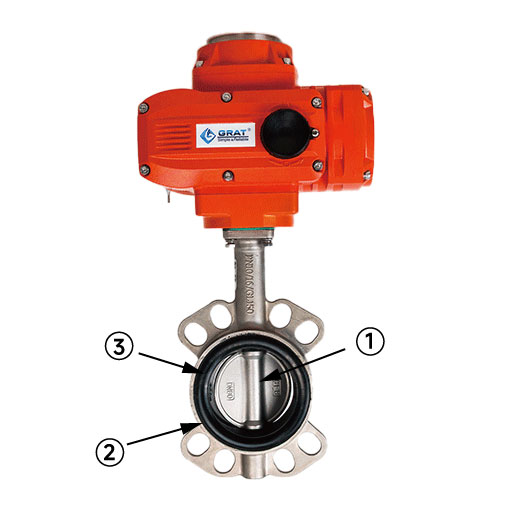

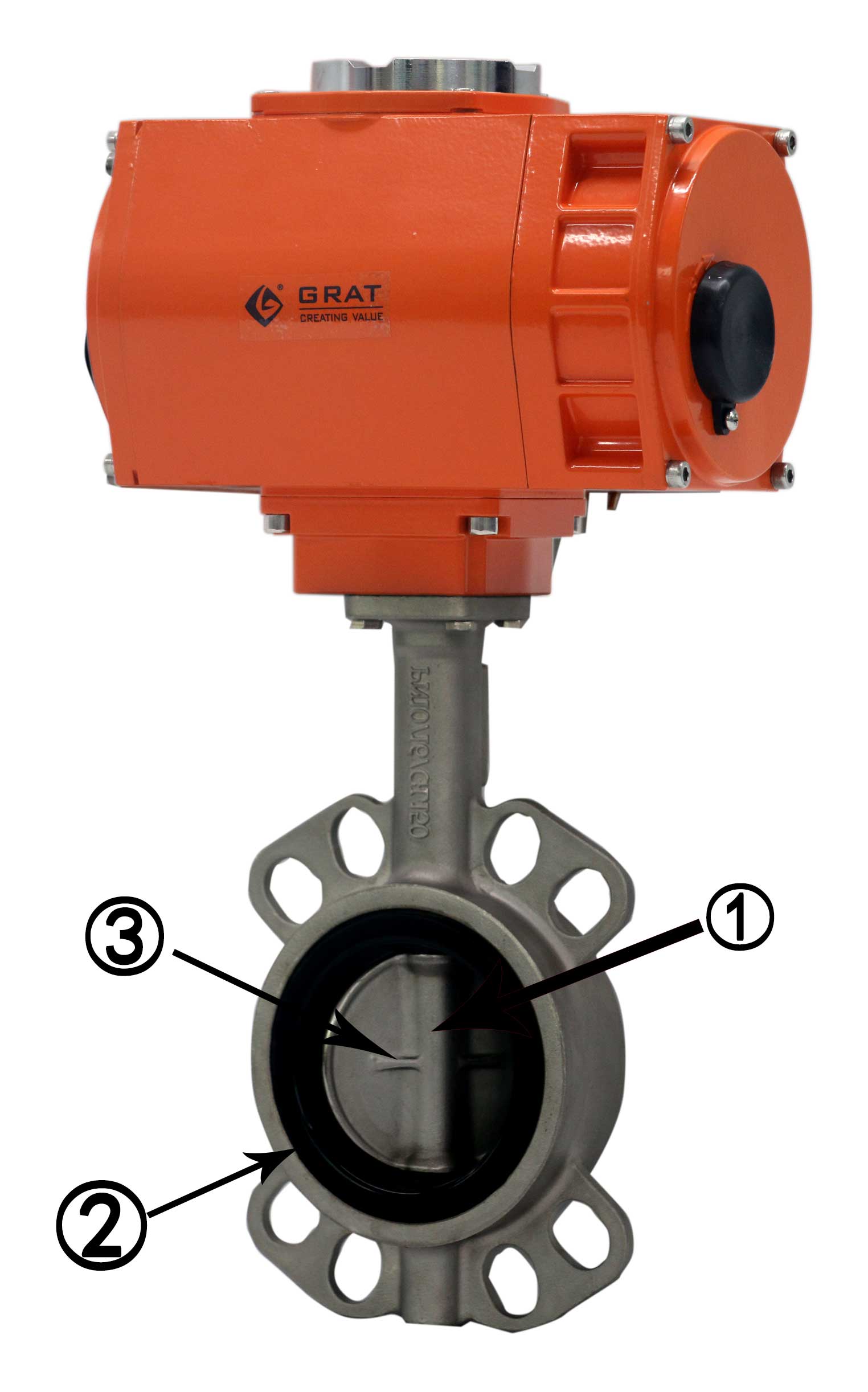

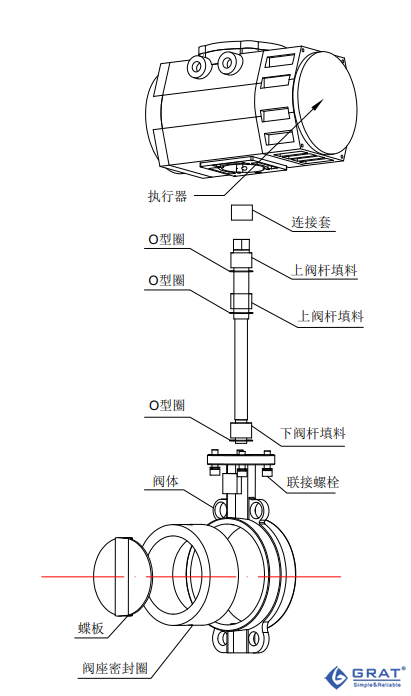

 ①采用无销钉结构,有效避免长期运行销钉脱落。
    ②本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响。可在任何方向安装。
    ③密封副材料选用不锈钢和丁腈耐油橡胶配对,有效延长使用寿命长。




★结构简单、紧凑,90°回转开启迅速。
    ★压差小,流通能力大
    ★操作扭矩小,省力轻巧。
    ★流量特性线性或等百分比特性,可用于调节或开关式控制。
    ★具有非常显著的经济性,尤其是较大口径的蝶阀。(中、低压力场合首选蝶阀)
    ★优越的经济性能使得蝶阀广泛应用于食品、环保、轻工、石油、造纸、化工、船舶、城市给排水、电力等行业的工业自动控制系统中。



设计特点:
采用筒体式单腔设计将所有电气、机械部件全部封藏于坚固壳体之内有效隔离引燃源
采用优质铝合金外壳强度高瞬间抗爆压力1.6MPa耐压、耐热、耐寒性好
各防爆面采用圆形止口间隙配合CNC精密加工隔爆性能稳定可靠
各防爆面同时配用"o”型圈密封防护等级IP68
输出级采用0-360蜗轮可实现0-24圈回转
全系配S05211安装盘与阀门配合方便简洁
多种电源兼容设计可满足用户各种需求
采用功能性模块化设计灵活组态方使用户功能选用

防爆等级:
TA防爆系列产品的防爆等级为: Exd ⅡBT4
Ex
d:防爆类型指代防爆方式为“隔爆型
Ⅱ:设备类型表示除煤矿外的其它爆炸性气体环境用电气设备
B:爆炸级别该级别决定执行机构各防爆结合面的尺寸(宽度和间隙)
T4:温度组别表示允许执行机构最高表面温度为135℃
在GB3836.1-2000附录B中详细列出了可燃性气体蒸汽的级别及温度组别用户在选型或使用时可以自行查阅


【特别提示】产品使用场所周围的爆炸性介质的种类和组别必须与本产品所允许选用的介质及组别相一致
否则在本产品非适用环境下不能起到防爆功效


公称通径

DN40~DN800

工作电源

AC220V,AC380V DC24V

介质温度

-20~120℃

环境温度

-30℃-60℃

公称压力

0.1~2.5MPa

动作时间

15S/30S/60S

适用介质

水,油品,气体、腐蚀性介质等

控制方式

调节或开关控制

输入信号

4-20mA/0-5V~10V(备选)

输出信号

4-20mA/0-5V~10V(备选)

连接方式

对夹式

密封形式

软密封

试验压力

壳体实验

1.76MPa

密封试验

2.4MPa

阀体材质

WCB、QT450-10、HT200、HT250、SUS304、SUS316

阀板材质

WCB、QT450-10、HT200、HT250、SUS304、SUS316

转轴材质

2Cr13

密封圈材质

丁腈耐油橡胶、EPDM、PTFE、PPL等

阀杆密封

NBR、HNBR

填料材质

柔性石墨

防护等级

IP67

制造标准

GB/T 122387-89

法兰标准

GB9113-2000、GB17241.6-1998

结构长度标准

GB12221-89

检验标准

GB/T 13927-92



中线蝶阀Cv值
规格
Size
mm 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200
inch 2" 2.5" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 24" 28" 32" 36" 40" 48"
90°开启时CV
Full 90°Open
135 220 302 600 1022 1579 3136 5340 8250 11917 16388 21705 27908 43116 49500 68250 86375 119750 187300

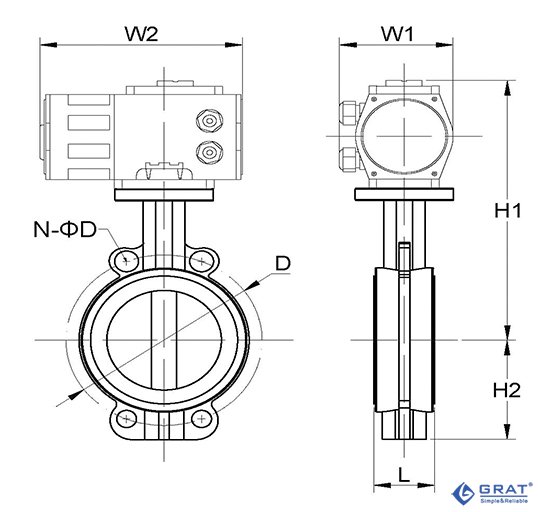

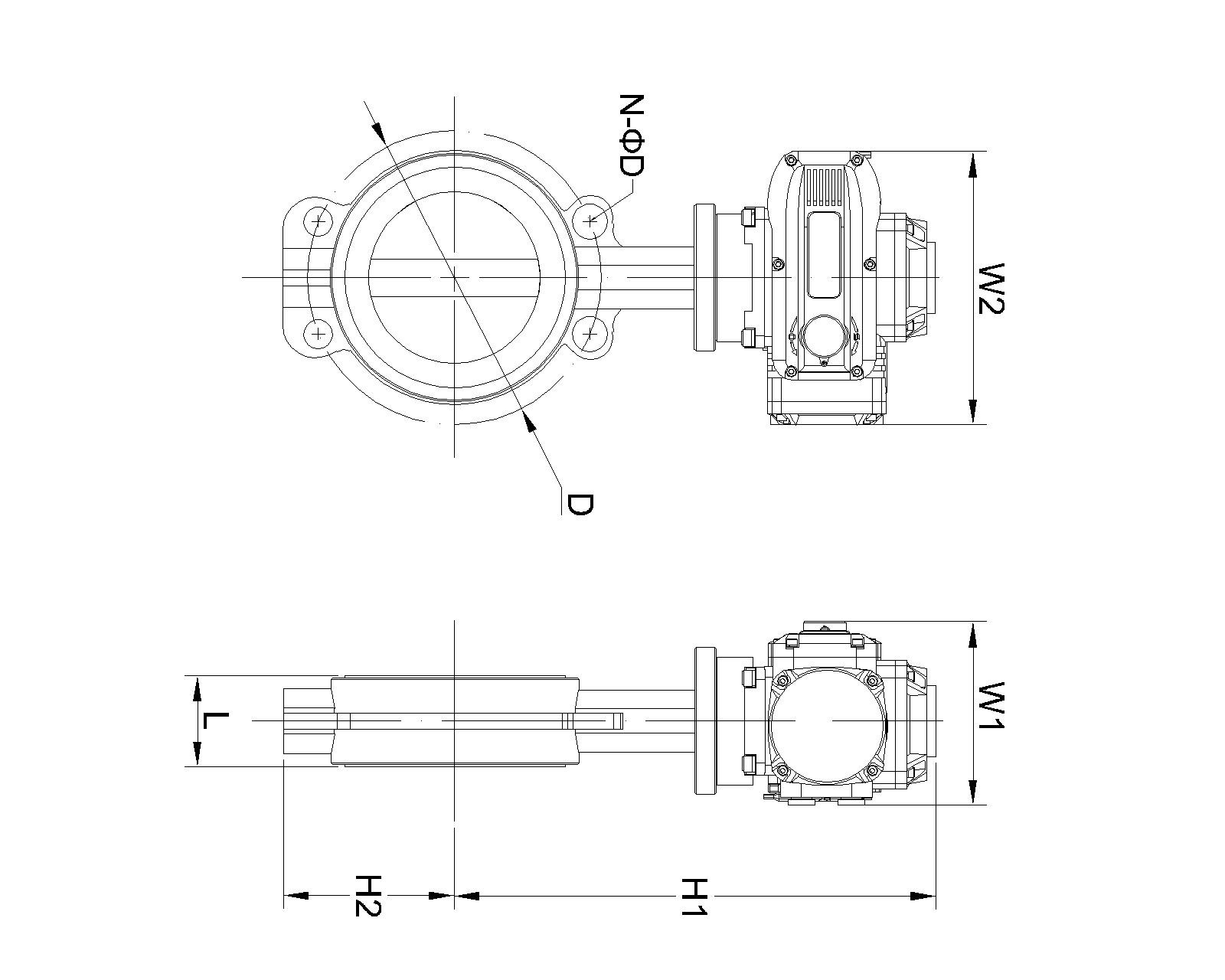

   1.






通径
DN(mm)

L

D

K

N-φD

H2

H1

W1

W2

40

33

72

---

---

48

210

138

76

50

42.6

92

125

4-Φ18

70

314

160

137

65

45.6

106

145

4-φ18

76

327

160

137

80

45.6

122

160

8-φ18

89

333

160

137

100

51.6

150

180

4-φ22

104

385

196

145

125

55.6

177

210

4-φ22

120

400

196

145

150

55.6

204

240

4-φ23

139

442

255

182

200

59.6

260

295

4-φ23

175

480

255

182

250

67.6

314

355

4-φ28

203

522

255

182

300

77.6

370

410

4-φ28

242

537

255

182

350

77

---

470

4-φ28

277.5

555

354

273

400

86.5

---

525

4-φ30

309

590

354

273

450

105.6

---

585

4-φ30

337

610

354

273

500

131.8

---

650

4-φ33

361

670

354

273

600

152

---

770

4-φ36

459

1110

520

470

700

163

---

840

4-φ36

527

1180

520

470

800

188

---

950

4-φ39

594

1220

520

470



2.对夹式蝶阀适用法兰






规格(mm) D D1 D2 D3 D4 n-Φ H D5
50 165 125 59 52 52 4-Φ 18 20 62
65 185 145 122 75 67 4-Φ 18 20 78
80 200 160 133 91 82 8-Φ 18 20 91
100 220 180 158 110 102 8-Φ 18 22 116
125 250 210 184 135 127 8-Φ 18 22 142
150 285 240 212 161 152 8-Φ 22 24 170
200 340 295 268 221 208 12-Φ 22 26 221
250 405 355 320 275 255 12-Φ 26 29 275
300 460 410 370 327 308 12-Φ 26 32 326
350 520 470 430 379 355 16-Φ 26 34 358
400 580 525 482 429 405 16-Φ 30 36 409
450 640 585 532 481 455 20-Φ 30 38 460
500 715 650 585 532 505 20-Φ 33 42 511
600 840 770 685 633 605 20-Φ 36 44 613

控制电路 型号代码 电路图 视频地址
开关动作模式:通过交流开
关量实现开启,关闭操作,
并输出一组只是全开,全闭
的有源位置信号。
S 点击查看
开关动作模式:输出无源触
点信号。
结构:带两个中间位置开关。
MS 点击查看
开关动作模式:输出
0~1000Ω反馈信号。
结构:带500Ω或1KΩ电位
器。
PIU 点击查看
开关动作模式:通过开关电
路控制阀门开启角度与电位
器阻值对应,并同时实现中
间位置控制功能。
结构:带电位器和中间位置
开关。
SP 点击查看
开关动作模式:输出4~
20mA阀位反馈信号。
结构:带1KΩ电位器和R/I变
换器。
CPT 点击查看
调节动作模式:输入4~20mA控制信号,输出4~20mA阀位反馈信号。
结构:带1kΩ电位器和控制
模块(伺服放大器)。
PCU 点击查看
通过外部交流电源向电路输
出直流开关量控制开启,
关闭程序,并输出一组对应
全开,全闭位置的无源触点
信号。
G 点击查看
通过外部三相电源倒相电路
输出三相交流开关量控制开
启,关闭操作并输出一组对
应全开,全闭位置的无源触
电信号。
H 点击查看
